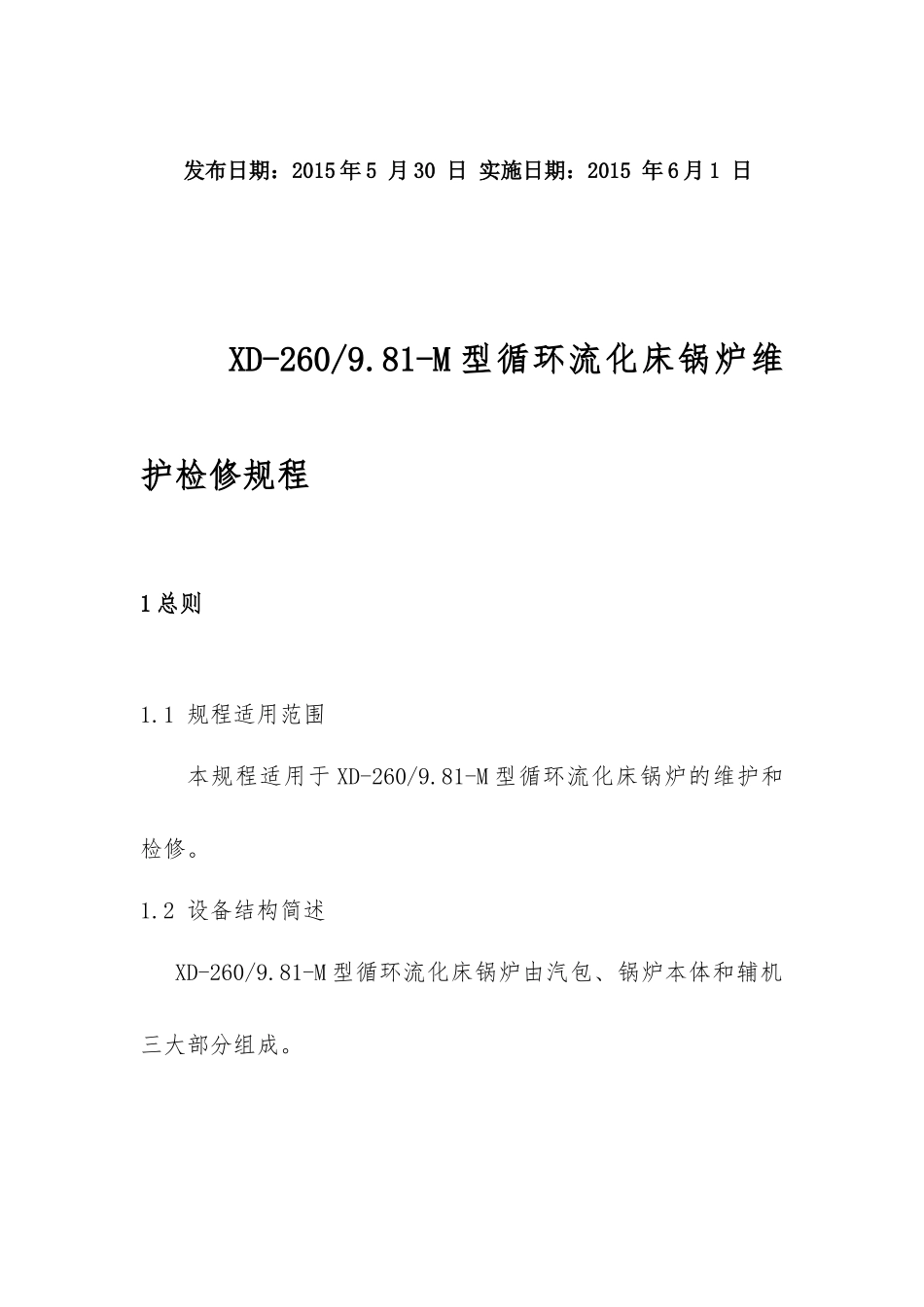

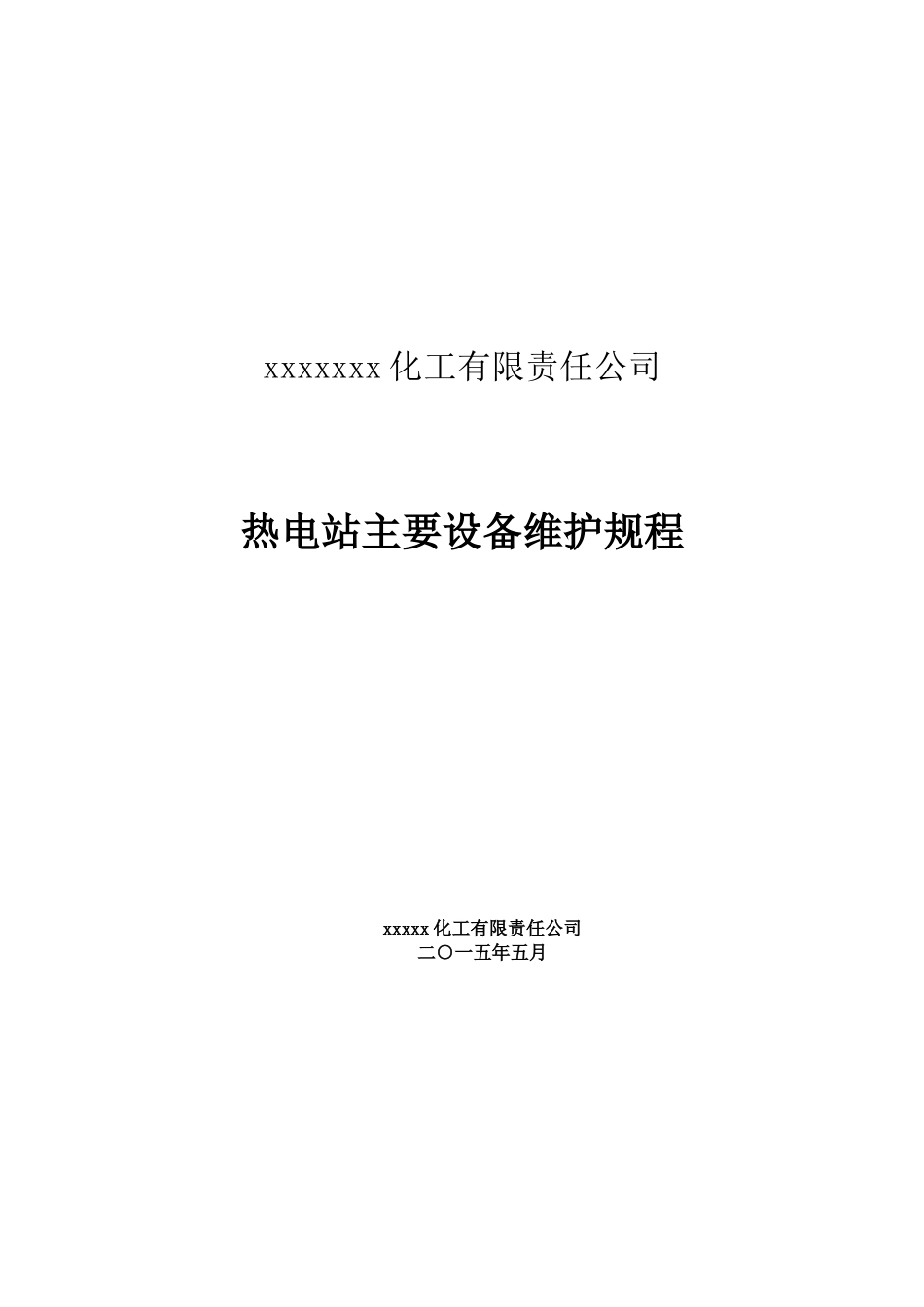

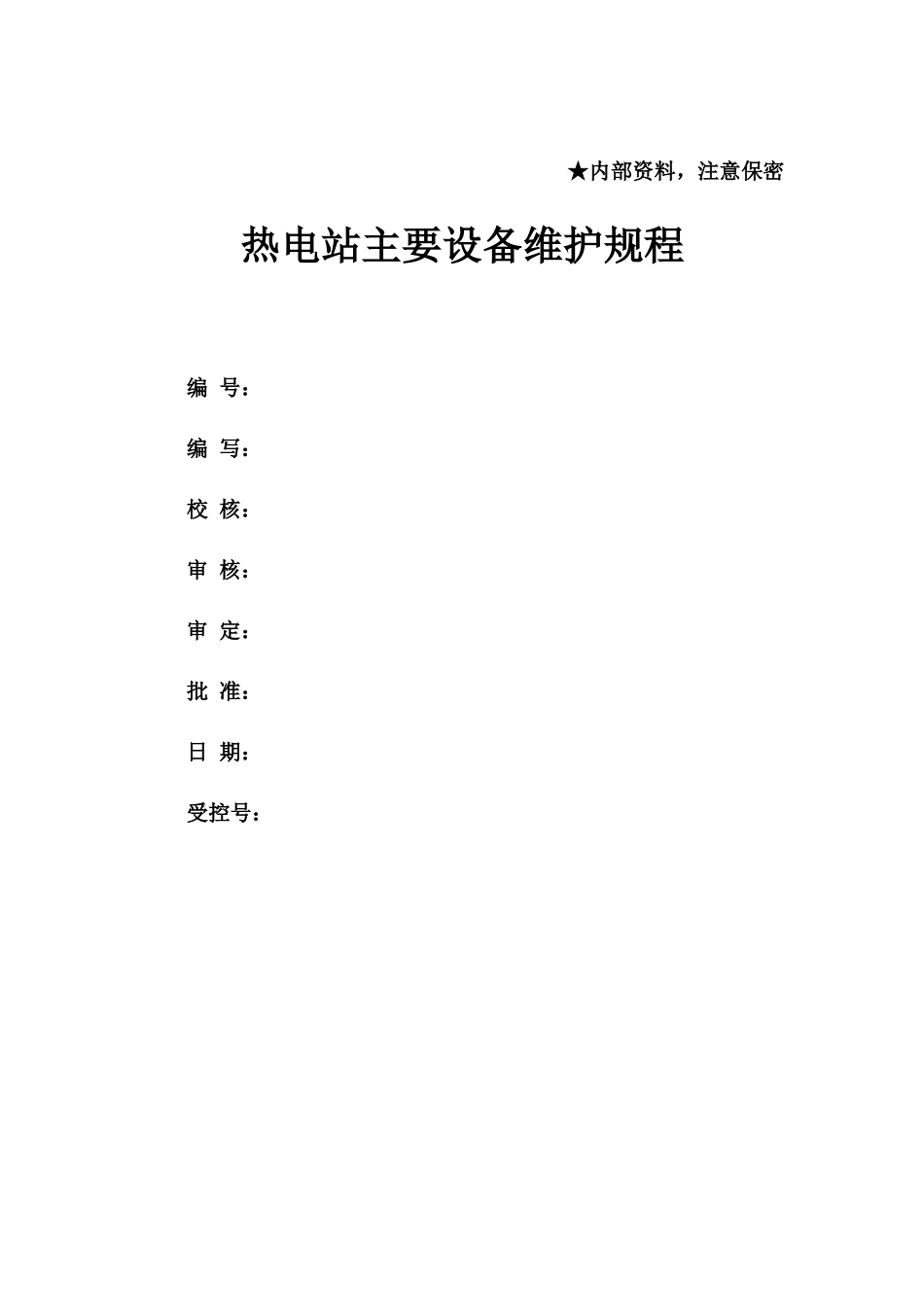

xxxxxxx化工有限责任公司热电站主要设备维护规程xxxxx化工有限责任公司二○一五年五月★内部资料，注意保密热电站主要设备维护规程编号：编写：校核：审核：审定：批准：日期：受控号：发布日期：2015年5月30日实施日期：2015年6月1日XD-260/9.81-M型循环流化床锅炉维护检修规程1总则1.1规程适用范围本规程适用于XD-260/9.81-M型循环流化床锅炉的维护和检修。1.2设备结构简述XD-260/9.81-M型循环流化床锅炉由汽包、锅炉本体和辅机三大部分组成。a.汽包汽包内径1600mm，壁厚100mm，材质P355GH。b.锅炉本体此锅炉为中温、低倍率循环流化床锅炉，由旋风分离器、膜式水冷壁、过热器、中间喷水减温器、省煤器和空气预热器等组成。c.辅机引风机、返料风机、一次风机和二次风机。工艺流程概述本锅炉是一台引进国外中温、低倍率循环流化床锅炉的先进技术后，由本厂自行设计开发制造的高温高压低倍率循环流化床燃煤锅炉。该炉具有高效、低磨损，中温分离，灰循环安全易控；运行可靠性高，启动迅速等特点。本炉方案已经国外专家确认。锅炉为紧身封闭布置，由前部及尾部两个竖井烟道组成。前部竖井是炉膛，为悬吊结构，炉膛四周由膜式水冷壁组成。自下而上依次为一次风室、浓相床、悬浮段、一级蒸发管、三级过热器，二级过热器，一级过热器,二级蒸发管及高温省煤器。在炉膛的锥段部分的前后墙布置有二次风，二次风通过喷嘴进入炉膛。尾部是尾部受热面烟道竖井，采用支承结构，布置有低温省煤器上段，锅炉尾部SCR装置，低温省煤器下段及管式空气预热器。两个竖井之间由两个并列的旋风分离器柔性连通，分离器下部接回送装置及螺旋除灰器。经旋风筒分离下的回送灰（控制床温）经回送装置从炉后通过变频罗茨风机送入炉膛。从分离器分离下来的多余的灰经螺旋除灰器排走。前后墙折弯处以下的燃烧室及分离器内部均设有防磨内衬，前部竖井采用敷管炉墙，外置金属护板；后部竖井采用护板式轻型炉墙。由24根型钢柱承受锅炉全部重量。锅炉采用床下点火，分级燃烧，一次风率为55-60％（根据煤质变化调整）。正常运行时，一次风经一次风机加压，流经一次风的三段空气预热器，被加热的一次风经一次风热风道进入点火燃烧器的一次风进口，然后再依次经过一次风室，水冷布风板，风帽，进入炉膛，流化床料，并提供密相区燃烧所需的空气。密相区为湍流床，由于循环灰的给入点位于密相区，使得床温能够始终控制在850-950℃制之间，这样的温度环境有利于石灰石与燃料中的硫发生反应,达到最佳的脱硫效果；空气的分级送入，又造成低温缺氧燃烧环境，降低了NOX的生成量。在这一区域，燃烧中大部分热量被释放，未燃尽的粒径较小的碳粒进入了悬浮段继续燃烧，在悬浮段的前后墙布置二次风，二次风采用大口径，以增加二次风的刚度，增强穿透力，二次风的布置既满足沿炉膛截面的变化达到一定的烟速要求；又满足二次风有一定的穿透力的要求，这样二次风既能吹掉包裹在进入悬浮段未燃尽的碳粒上的灰壳，使得在悬浮段保证空气与炙热的碳粒及时有效的结合，又能在悬浮区段造成的氧化环境，补充碳粒进一步燃烧所需的空气。同时保证沿炉膛高度有合理的烟速，以保证烟气含灰量的稳定，确保炉膛上部受热面的吸热。所以二次风的引入高度及速度是确保二次风达到上述效果的关键。炉膛内设置的SNCR设在二次风后，以便使富氧生成的NOx与喷人的氨及时反应，并在高温的炉膛中有足够的反应空间及时间，由于高钠煤的强粘结性及燃烧需要的温度综合考虑，在前后墙折弯处下部的炉膛四周的膜式水冷壁上铺满耐火衬，减少了炉膛的吸热，使整个燃烧室的烟温在860-950℃左右，并且沿炉膛的整个截面温度场均匀。另外，蒸发管下部的炉膛高度达22米左右，而炉膛内的烟速在4～5m/s,所以烟气能在蒸发管下部的炉膛停留4～5秒，这样足以使旋风分离器切割粒径以下的碳粒燃尽，保证高的燃烧效率，然后高温烟气夹带固体粒子向上依次流经一级蒸发管、三级过热器，二级过热器，一级过热器，二级蒸发管和高温省煤器管束，约80％的热量被吸收，烟温降至400-500℃进入旋风分离器进行气固分离。分离下来的再循环粒子一部分进入回送装置通过回料器从炉膛后部分四点回送...
