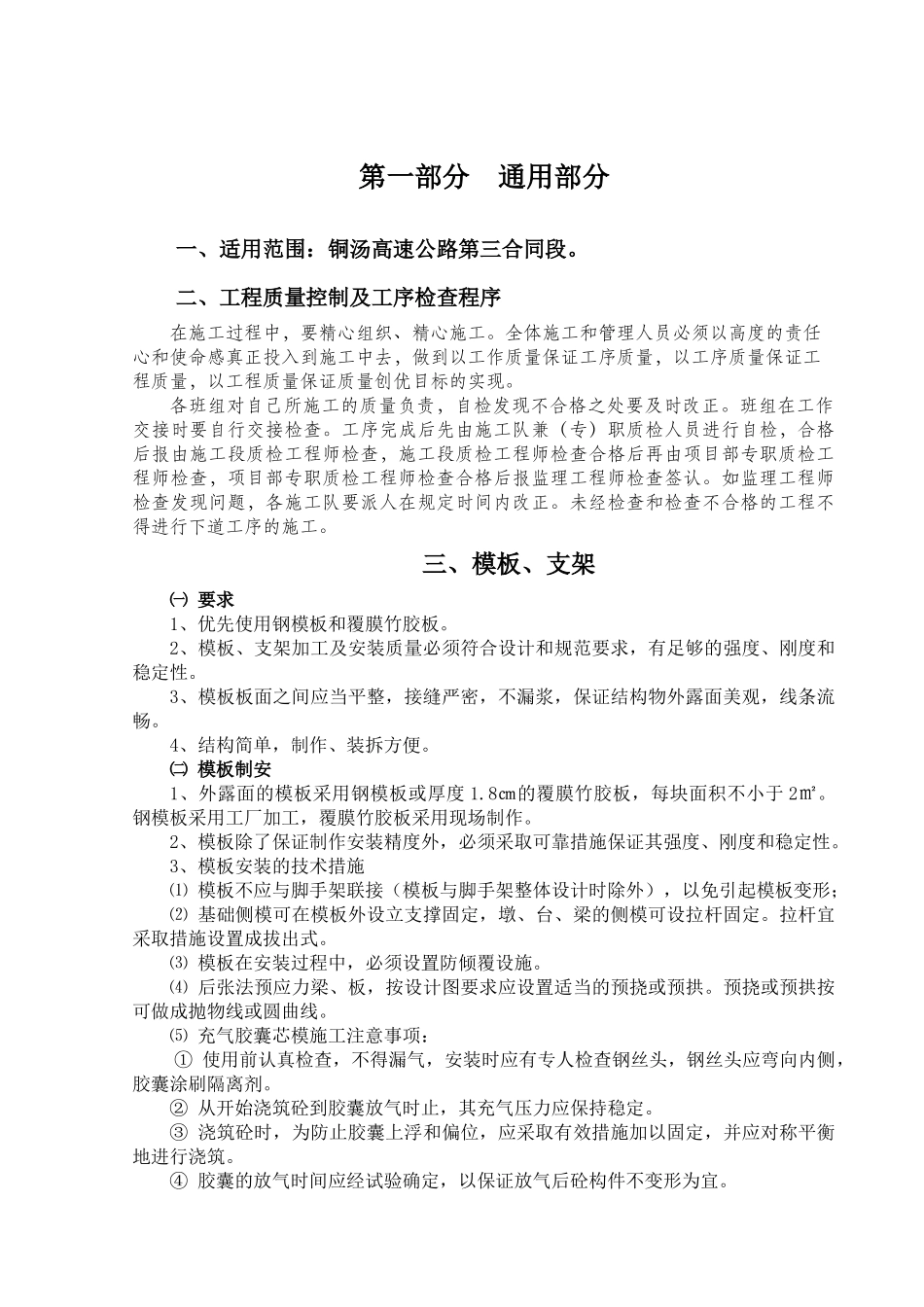

模板支架施工作业指导书_第1页
1/28
模板支架施工作业指导书_第2页
2/28

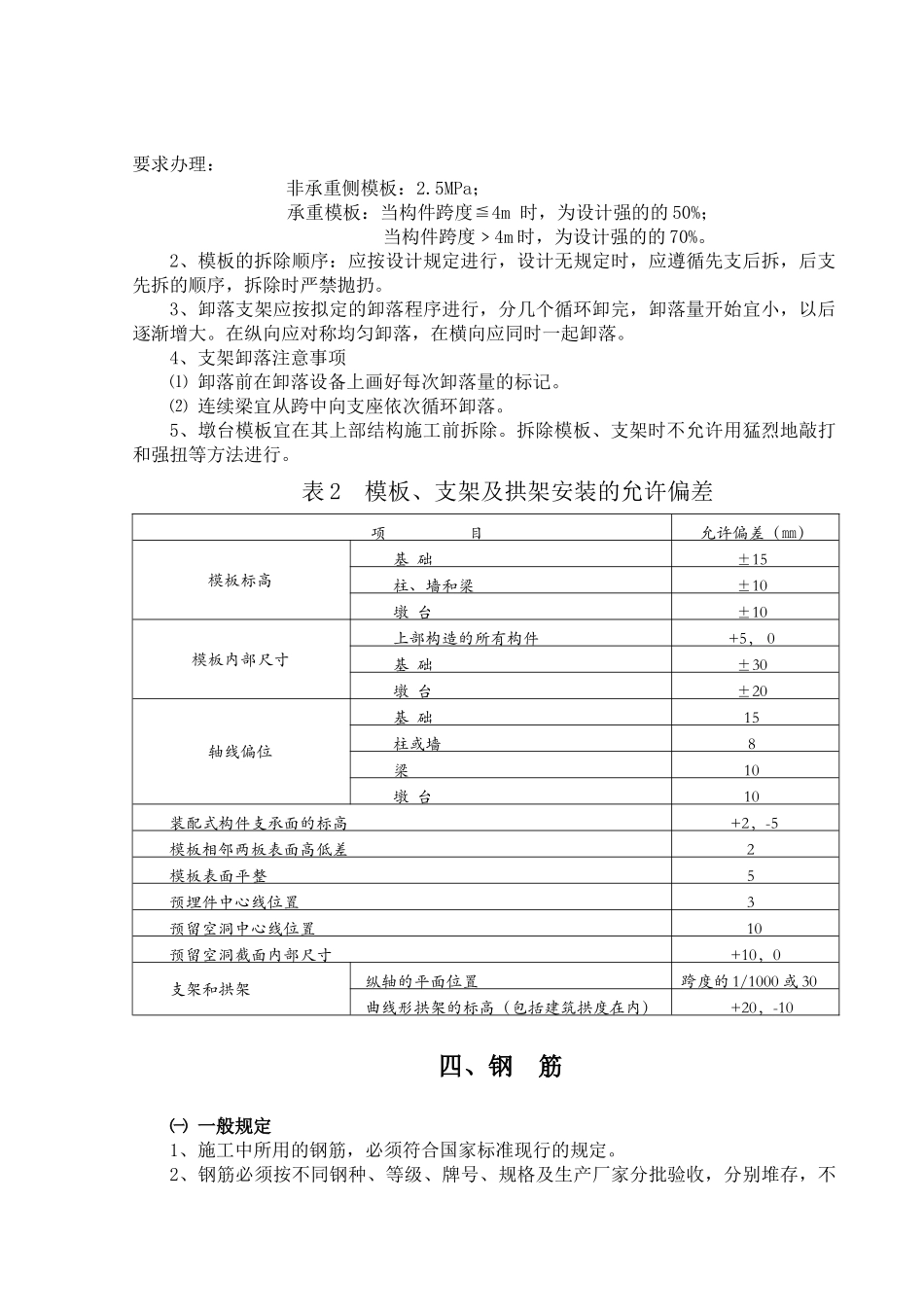

模板支架施工作业指导书_第3页
3/28
第一部分通用部分一、适用范围:铜汤高速公路第三合同段。二、工程质量控制及工序检查程序在施工过程中,要精心组织、精心施工。全体施工和管理人员必须以高度的责任心和使命感真正投入到施工中去,做到以工作质量保证工序质量,以工序质量保证工程质量,以工程质量保证质量创优目标的实现。各班组对自己所施工的质量负责,自检发现不合格之处要及时改正。班组在工作交接时要自行交接检查。工序完成后先由施工队兼(专)职质检人员进行自检,合格后报由施工段质检工程师检查,施工段质检工程师检查合格后再由项目部专职质检工程师检查,项目部专职质检工程师检查合格后报监理工程师检查签认。如监理工程师检查发现问题,各施工队要派人在规定时间内改正。未经检查和检查不合格的工程不得进行下道工序的施工。三、模板、支架㈠要求1、优先使用钢模板和覆膜竹胶板。2、模板、支架加工及安装质量必须符合设计和规范要求,有足够的强度、刚度和稳定性。3、模板板面之间应当平整,接缝严密,不漏浆,保证结构物外露面美观,线条流畅。4、结构简单,制作、装拆方便。㈡模板制安1、外露面的模板采用钢模板或厚度1.8㎝的覆膜竹胶板,每块面积不小于2㎡。钢模板采用工厂加工,覆膜竹胶板采用现场制作。2、模板除了保证制作安装精度外,必须采取可靠措施保证其强度、刚度和稳定性。3、模板安装的技术措施⑴模板不应与脚手架联接(模板与脚手架整体设计时除外),以免引起模板变形;⑵基础侧模可在模板外设立支撑固定,墩、台、梁的侧模可设拉杆固定。拉杆宜采取措施设置成拔出式。⑶模板在安装过程中,必须设置防倾覆设施。⑷后张法预应力梁、板,按设计图要求应设置适当的预挠或预拱。预挠或预拱按可做成抛物线或圆曲线。⑸充气胶囊芯模施工注意事项:①使用前认真检查,不得漏气,安装时应有专人检查钢丝头,钢丝头应弯向内侧,胶囊涂刷隔离剂。②从开始浇筑砼到胶囊放气时止,其充气压力应保持稳定。③浇筑砼时,为防止胶囊上浮和偏位,应采取有效措施加以固定,并应对称平衡地进行浇筑。④胶囊的放气时间应经试验确定,以保证放气后砼构件不变形为宜。㈢支架制安1、支架的立柱应保持稳定,并用撑拉杆固定。其验算倾覆的稳定系数不得下于1.3。2、支架受载后挠曲的杆件(盖梁、纵梁),其弹性挠度为相应结构跨度的1/400。3、支架整体、杆配件、节点、地基、基础和其他支撑物应进行强度和稳定验算。4、在移动模架上浇筑预应力砼连续梁⑴支架长度必须满足施工要求。⑵支架应利用专用设备拼组,在施工时能确保质量和安全。⑶浇筑分段工作缝,必须按设计图位置或设在弯矩零点附近。⑷箱梁内外模在滑移就位时,模板各部尺寸、高程、预拱度的误差必须在容许范围内。5、在支架上浇筑梁式桥⑴支架的弹性、非弹性变形及基础的允许下沉量应满足施工后梁体设计标高的要求。⑵整体浇筑时应采取措施,若地基下沉可能造成梁体砼产生裂缝时,应分段浇筑防止梁体不均匀下沉产生裂缝,⑶支架应按设计要求的方法步骤进行预压,并按预压情况调整好梁底标高和预拱度。㈣质量检验模板、支架制作、安装允许偏差见表1、表2。表1模板、支架及拱架制作时的允许偏差项目允许偏差(㎜)木模板制作模板长度和宽度±5刨光模板相邻两板面高低差1刨光模板平板模板表面最大的局部不平3拼合版中木板间的缝隙宽度2支架、拱架尺寸±5榫槽嵌接紧密度2钢模板制作外形尺寸长和高0,-1肋高±5面板端的倾斜≦0.5连接配件(螺栓、卡子等)的孔眼位置孔中心与板面的间距±0.3板端中心与板端的间距0,-0.5沿板长、宽方向的孔±0.6板面局部不平(2m靠尺、塞尺检测)1.0板面和板侧挠度±1.0㈤模板、支架的拆除1、模板、支架拆除时的砼强度必须符合设计规定,当设计无规定时可按下列强度要求办理:非承重侧模板:2.5MPa;承重模板:当构件跨度≦4m时,为设计强的的50%;当构件跨度﹥4m时,为设计强的的70%。2、模板的拆除顺序:应按设计规定进行,设计无规定时,应遵循先支后拆,后支先拆的顺序,拆除时严禁抛扔。3、卸落支架应按拟定的卸落程序进行,分几个循环卸完,卸落量开始宜小,以后逐渐增大。在纵向应对称均匀卸落,在横向应同时一...
