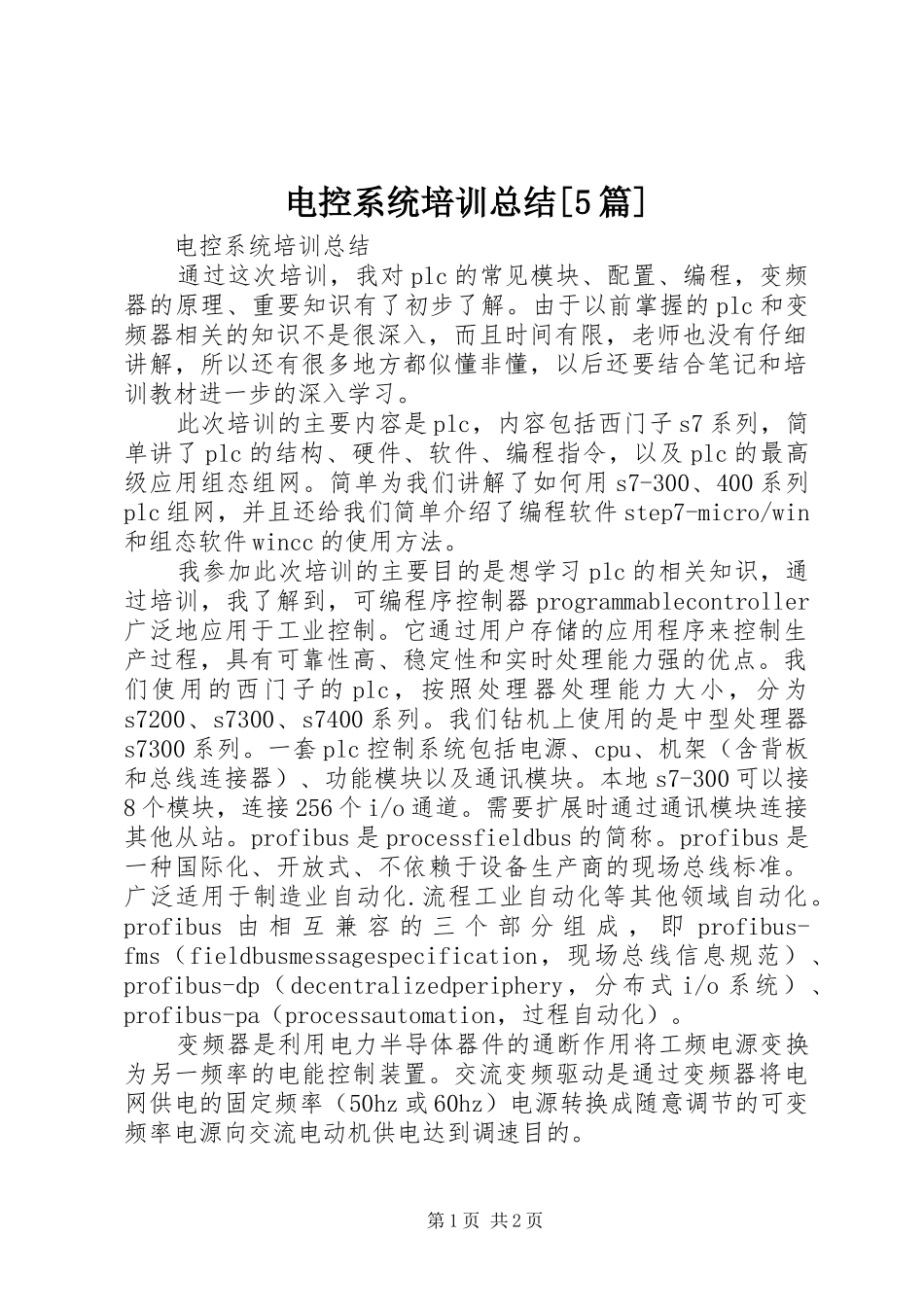

电控系统培训总结[5篇]电控系统培训总结通过这次培训，我对plc的常见模块、配置、编程，变频器的原理、重要知识有了初步了解。由于以前掌握的plc和变频器相关的知识不是很深入，而且时间有限，老师也没有仔细讲解，所以还有很多地方都似懂非懂，以后还要结合笔记和培训教材进一步的深入学习。此次培训的主要内容是plc，内容包括西门子s7系列，简单讲了plc的结构、硬件、软件、编程指令，以及plc的最高级应用组态组网。简单为我们讲解了如何用s7-300、400系列plc组网，并且还给我们简单介绍了编程软件step7-micro/win和组态软件wincc的使用方法。我参加此次培训的主要目的是想学习plc的相关知识，通过培训，我了解到，可编程序控制器programmablecontroller广泛地应用于工业控制。它通过用户存储的应用程序来控制生产过程，具有可靠性高、稳定性和实时处理能力强的优点。我们使用的西门子的plc，按照处理器处理能力大小，分为s7200、s7300、s7400系列。我们钻机上使用的是中型处理器s7300系列。一套plc控制系统包括电源、cpu、机架（含背板和总线连接器）、功能模块以及通讯模块。本地s7-300可以接8个模块，连接256个i/o通道。需要扩展时通过通讯模块连接其他从站。profibus是processfieldbus的简称。profibus是一种国际化、开放式、不依赖于设备生产商的现场总线标准。广泛适用于制造业自动化.流程工业自动化等其他领域自动化。profibus由相互兼容的三个部分组成，即profibus-fms（fieldbusmessagespecification，现场总线信息规范）、profibus-dp（decentralizedperiphery，分布式i/o系统）、profibus-pa（processautomation，过程自动化）。变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。交流变频驱动是通过变频器将电网供电的固定频率（50hz或60hz）电源转换成随意调节的可变频率电源向交流电动机供电达到调速目的。第1页共2页变换方式上可分为交－交变频（即直接由工频电源转换成可调频率电源）；交－直－交变频（即工频电源经过整流变成直流电源再经逆变器变换成可调频率电源）这两大类型。交流变频系统的控制对象既可以是同步电动机也可以是异步电动机，因此按控制对象，可以分为交流同步电动机变频驱动系统和交流异步电动机变频驱动系统两大类型。变频调速涉及内容非常广泛。我们现在使用的变频器主要采用交—直—交方式（vvvf变频或矢量控制变频），先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。变频器的电路一般由整流、中间直流环节、逆变和控制4个部分组成。整流部分为三相桥式不可控（或可控）整流器，逆变部分为igbt三相桥式逆变器，且输出为pwm波形，中间直流环节为滤波、直流储能和缓冲无功功率。除了变频器的结构原理外，还学习了变频器过流过载过压等故障的维修，这个很贴近实际应用，感觉很实用，非常好。由于参加此次培训的学员是公司的技术人员，培训老师自己也是平台的技术人员，通过此次学习我进一步感觉到了实践的重要性。当然弄通有关plc理论知识是重要的，没有这方面的理论准备或指导，仅靠在实践中摸索，简单的问题还好，复杂的就不好办了。不仅无从下手，而且花了很多时间与精力，常常是事倍功半。但是，具体实践，以及在这个实践中得来的知识或技能，即经验，也是重要的。没有经验，仅有理论，既无法深刻理解理论，又无法灵活应用理论。这正如学数学，如仅了解一些定理或记住一些公式，没有作相应的练习，肯定是学不好的。更不用说，任何理论也都只是经验的总结，归根到底也都有是来自实践。第2页共2页
