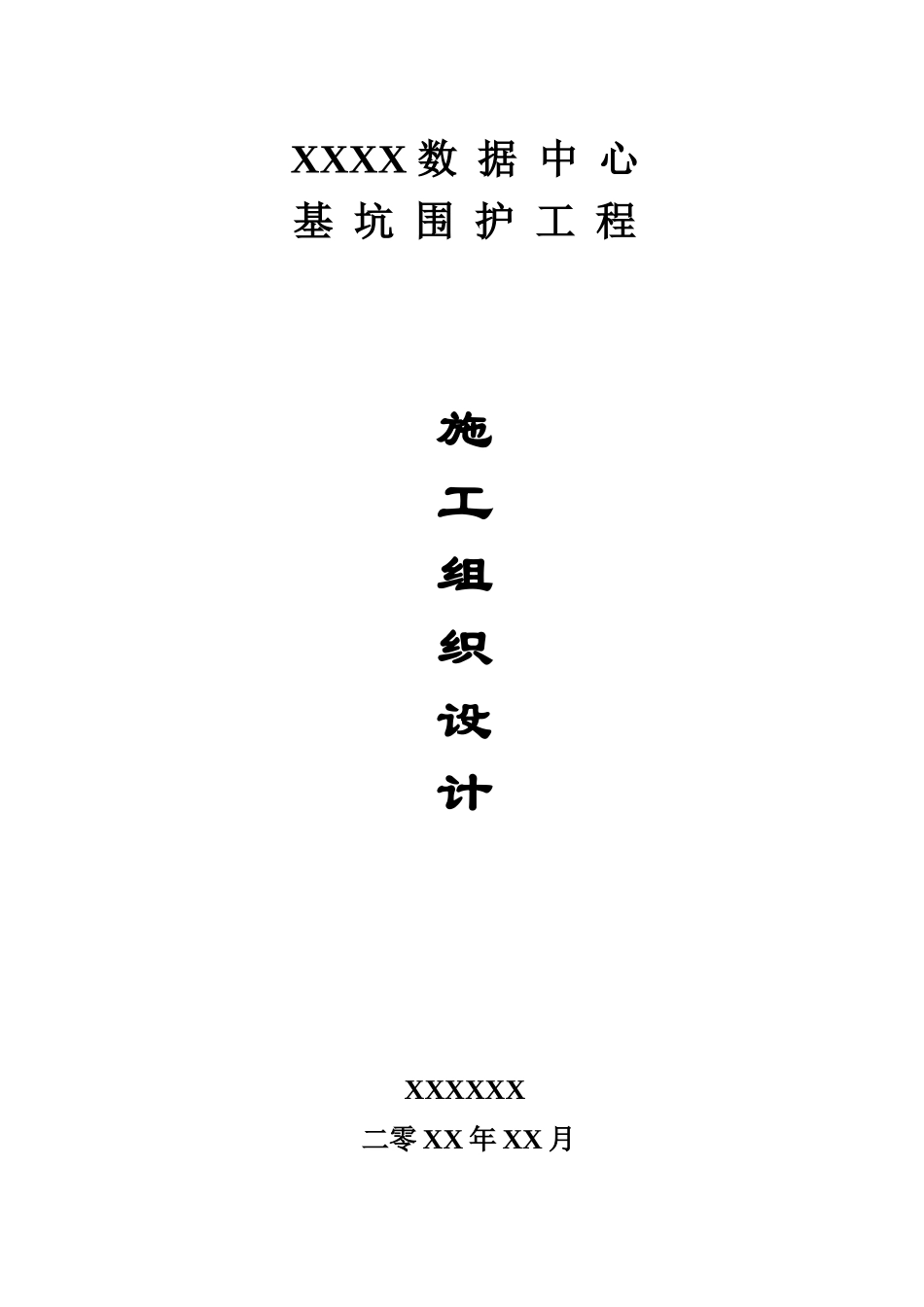

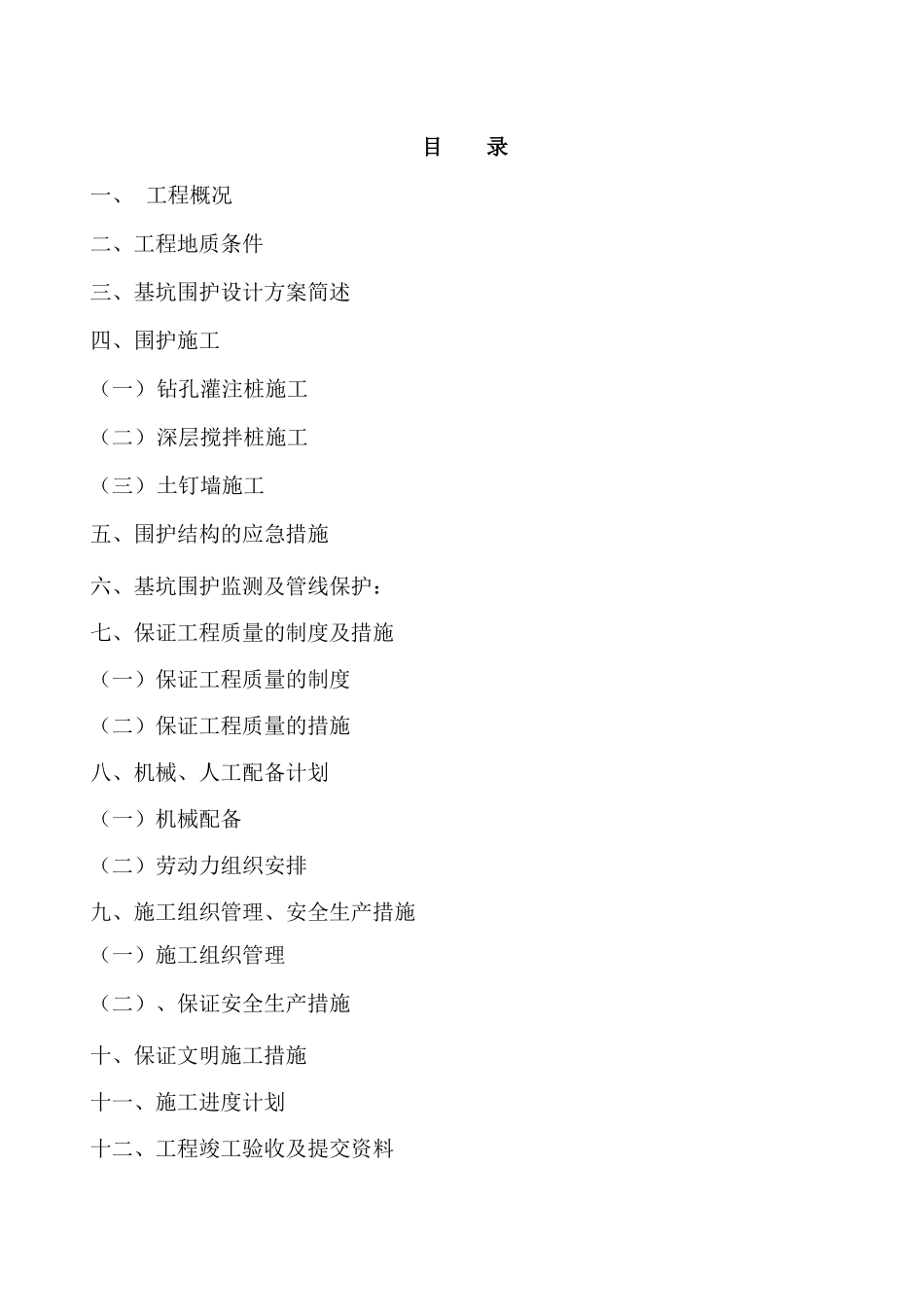

XXXX数据中心基坑围护工程施工组织设计XXXXXX二零XX年XX月目录一、工程概况二、工程地质条件三、基坑围护设计方案简述四、围护施工（一）钻孔灌注桩施工（二）深层搅拌桩施工（三）土钉墙施工五、围护结构的应急措施六、基坑围护监测及管线保护：七、保证工程质量的制度及措施（一）保证工程质量的制度（二）保证工程质量的措施八、机械、人工配备计划（一）机械配备（二）劳动力组织安排九、施工组织管理、安全生产措施（一）施工组织管理（二）、保证安全生产措施十、保证文明施工措施十一、施工进度计划十二、工程竣工验收及提交资料一、工程概况本工程位于XXX银行卡产业区二期13-2、13-3、13-4、13-5号地块，XXX以东，XXX以西，XXXX以南，XXX以北，占地面积约53039平方米，建筑面积为128298平方米（含地下车库部分），其中，生产楼38353平方米，管理办公楼15625平方米，专家值宿楼13982平方米，设备用房2068平方米，裙房10309平方米，地下建筑面积47961平方米。现场部分区域有暗浜、明浜。桩基已施工完毕。北侧（地下一层）周边普遍开挖深度为7.37m，中部东侧（地下一层）周边普遍开挖深度为4.77m，中部西侧（地下一层）周边普遍开挖深度为5.67m，南侧（地下二层）周边普遍开挖深度为8.57m。±0.00米为绝对标高5.770米。二、工程地质条件简表地质概况：拟建场地位于XX市张江高科技园区银行卡产业园，地貌形态为滨海平原地貌类型。本场区填土主要为杂填土,主要由碎混凝土块、砖头、石子等建筑垃圾组成。自地表至85.0m深度范围内所揭露的土层，由粘性土、粉性土和砂土组成，具有成层分布的特点。根据勘察单位提供的勘察报告，本基地的土层可分8层，其中第①、⑤层又根据土性变化分为若干亚层，缺失XX市标准层第⑥层。各土层的土性特征详见《地层特性表》。地层特性表周边环境：本工程位于经三路以东，虹盛北路以西，锦锈东路以南，纬三路以北，周边无高层建筑分布，对地基坑开挖和基坑边坡稳定有利。三、基坑维护方案简述根据本工程特殊情况，基坑边坡采用多种形式优化组合；基坑东、南、北边采用放坡后土钉墙——搅拌桩复合围护；基坑周边存在暗浜和局部高差的区域采用双轴水泥土搅拌桩重力坝作为围护结构，东西方向打灌注桩，开挖后加钢支撑；外围搅拌桩作防水围护和灌注桩组成复合围护。设计施工主要技术要求及验收规范◇、《建筑地基基础工程施工质量验收规范》（GB50202-2002）◇、《混凝土结构设计规范》（GB50007—2002）◇《XX市地基基础设计规范》（DGJ08—11—1999）◇《XX市基坑工程技术规程》（DGJ08—60—97）◇XX市标准《钻孔灌注桩施工规程》（DG/TJ08-202-2007）◇《混凝土结构工程施工质量验收规范》（GB50204—2002）◇《地下工程防水技术规范》（GB50108-2001）◇《建筑地基处理技术规范》（JGJ79-2002）◇《钢结构设计规范》（GB50017—2003）◇《地铁设计规范》（GB50157-2003）◇《钢结构工程施工质量验收规范》（GB50205-2001）◇《建筑钢结构焊接技术规程》（JGJ81-91）◇《钢筋焊接及验收规程》（JGJ018-2003）◇《型钢水泥土搅拌墙技术规程》（DGJ08—116—2005）◇《建筑桩基技术规范》（JBJ94-94）◇《地基基础设计规范》（DGJ08-11-1999）四、围护施工（一）钻孔灌注桩施工1、设计施工参数，工作量及技术、规范要求设计施工参数根据华东建筑设计研究院有限公司提供的图纸要求，本工程设计施工参数如下：本工程围护钻孔灌注桩有五种类型，采用桩径Φ900、Φ800和Φ700钻孔灌注桩，桩身混凝土强度等级为水下C30。（1）、WZ1Φ800@1000，有效桩长17.22米，标高范围-4.680～-21.900，桩数为96根；（2）、WZ2Φ900@1100，有效桩长21.42米，标高范围-4.680～-26.100，桩数为16根；（3）、WZ3Φ800@1000，有效桩长19.42米，标高范围-4.680～-24.100，桩数为7根；（4）、WZ4Φ700@900，有效桩长14.62米，标高范围-4.680～-19.300，桩数为80根；（5）、WZ5Φ800@1000，有效桩长18.22米，标高范围-4.680～-22.900，桩数为8根；（6）、本工程钻孔灌注桩均采用GPS-10型机施工。2、工作量钻孔灌注桩设计技术要求及工作量统计一览表桩型桩长(m)桩楼(根)桩顶标高(m...
