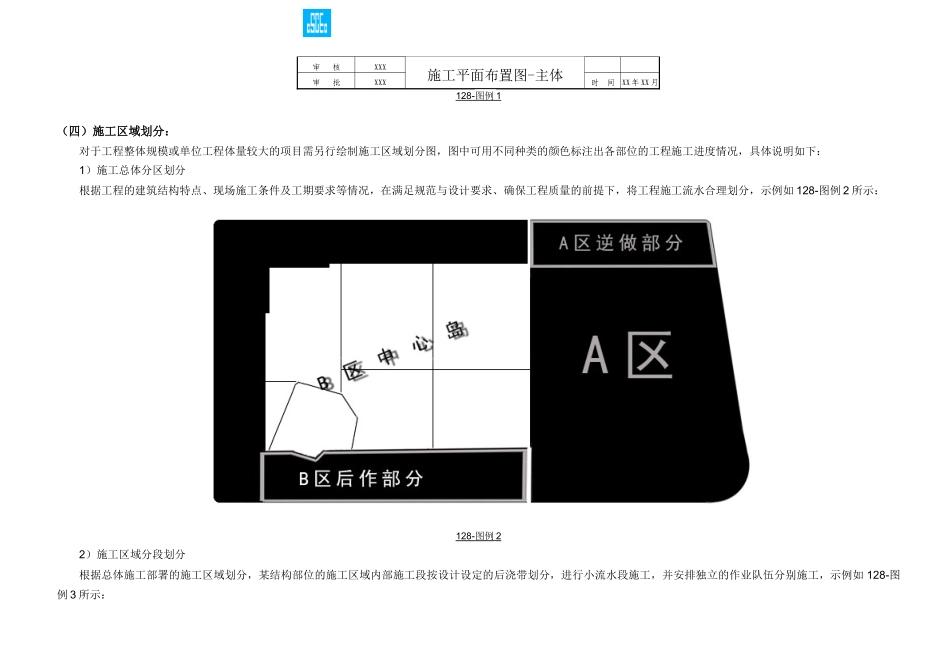

128-施工现场平面布置图（一）施工现场平面布置图概述：在施工现场上，除拟建建筑物外，还有各种拟建工程所需的各种临时设施，如混凝土搅拌站、材料堆场及仓库、工地临时办公室及食堂等。一般来说，施工平面图上有：办公场地，材料堆放场地，加工场地，临时用水用电，设备堆放场地，宿舍，食堂，厕所，警卫室，入场道路，这种在建筑总平面图上布置各种为施工服务的临时设施的现场布置图称为施工平面图。施工平面图是施工方案在现场空间上的体现，反映已建工程和拟建工程之间，以及各种临时建筑、临时设施之间的合理位置关系。单位工程施工平面图一般按1:200—1:500比例绘制。（二）施工平面布置图设计要求：1）在施工总平面布置图的基础上设计出不同施工阶段的施工平面布置图。2）按规范设计要求编制施工平面布置图，需包含图签及图例等，图中各项内容能清晰明了地进行辨别，图签示例可详见128-图例1。3）施工平面布置图需清晰标注出各种临时设施，并用明显的颜色标识出目前阶段的场地硬化面积。4）施工平面布置图经由项目总工审核，项目经理审批通过后方可作为正式图纸指导施工作业，项目总工、项目经理需分别在图签上签名确认。5）满足各项规范与设计要求。6）符合国家、地方及企业的各项规章制度要求。（三）施工平面布置图设计原则：各项目可依据项目特点自行设计施工现场平面布置图的阶段划分，但须是在施工总平面布置图的基础上规划设计出分阶段的施工现场平面布置图，且图中应包含有必要的图例及注释，使之能清晰准确的识别各项临时设施的场地布置情况及大型机械设备的规格型号等，不同阶段场地已硬化的面积及范围也应用显著颜色特别标识出来，以便于一目了然的掌握已完成和需后续好施工的临时道路及场地的硬化工作。施工平面布置图设计过程中需注意以下几点：1）在保证施工顺利进行的前提下，现场布置尽量紧凑，节约用地。2）合理布置施工现场的运输道路及各种材料堆场、加工厂、仓库位置、各种机具的位置，尽量使得运距最短，从而减少或避免二次搬运。3）力争减少临时设施的数量，降低临时设施费用。4）临时设施的布置，尽量便利工人的生产和生活，使工人至施工区距离最近，往返时间最少。5）符合环保、安全和防火要求。中国建筑第四工程局有限公司工程名称XXXXXXXXXXX工程开发商XXXXXX编制XXX比例1：XXXX附件128施工平面布置图-主体审核XXX审批XXX时间XX年XX月128-图例1（四）施工区域划分：对于工程整体规模或单位工程体量较大的项目需另行绘制施工区域划分图，图中可用不同种类的颜色标注出各部位的工程施工进度情况，具体说明如下：1）施工总体分区划分根据工程的建筑结构特点、现场施工条件及工期要求等情况，在满足规范与设计要求、确保工程质量的前提下，将工程施工流水合理划分，示例如128-图例2所示：128-图例22）施工区域分段划分根据总体施工部署的施工区域划分，某结构部位的施工区域内部施工段按设计设定的后浇带划分，进行小流水段施工，并安排独立的作业队伍分别施工，示例如128-图例3所示：128-图例3施工现场平面布置图示例如下：本示例按三个阶段划分现场平面布置图，分别是：1）地下结构施工阶段平面布置图（128-图例4）。2）地上结构及装饰施工阶段平面布置图（128-图例5）。3）施工用水用电平面布置图（128-图例6）。（1）地下结构施工阶段平面布置图128-图例4（2）地上结构及装饰施工阶段平面布置图128-图例5（3）施工用水用电平面布置图128-图例6
