(凤台电厂一期2机组)氨区工艺及管道安装施工方案02VIP免费

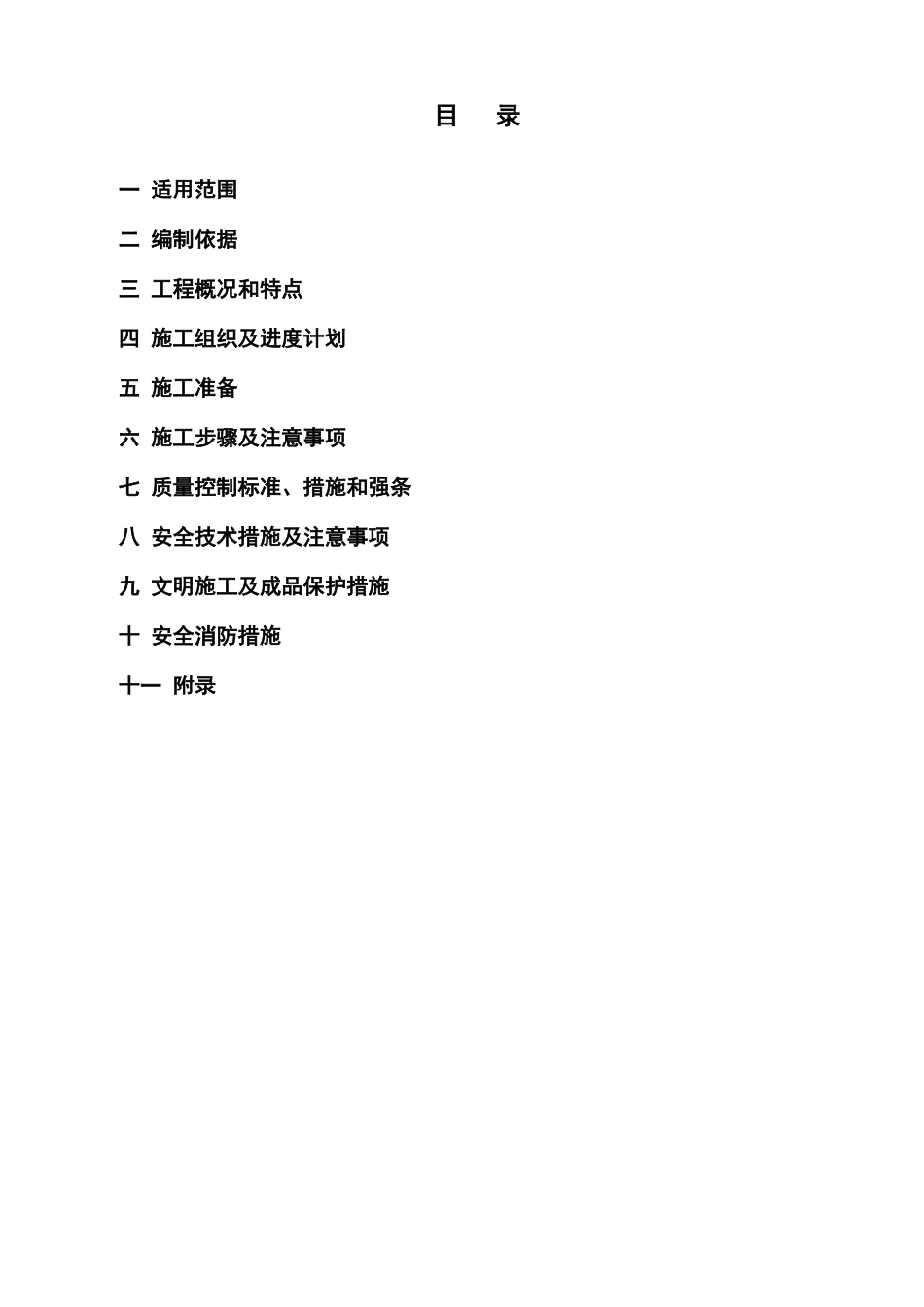

(凤台电厂一期2机组)氨区工艺及管道安装施工方案02_第1页
1/24

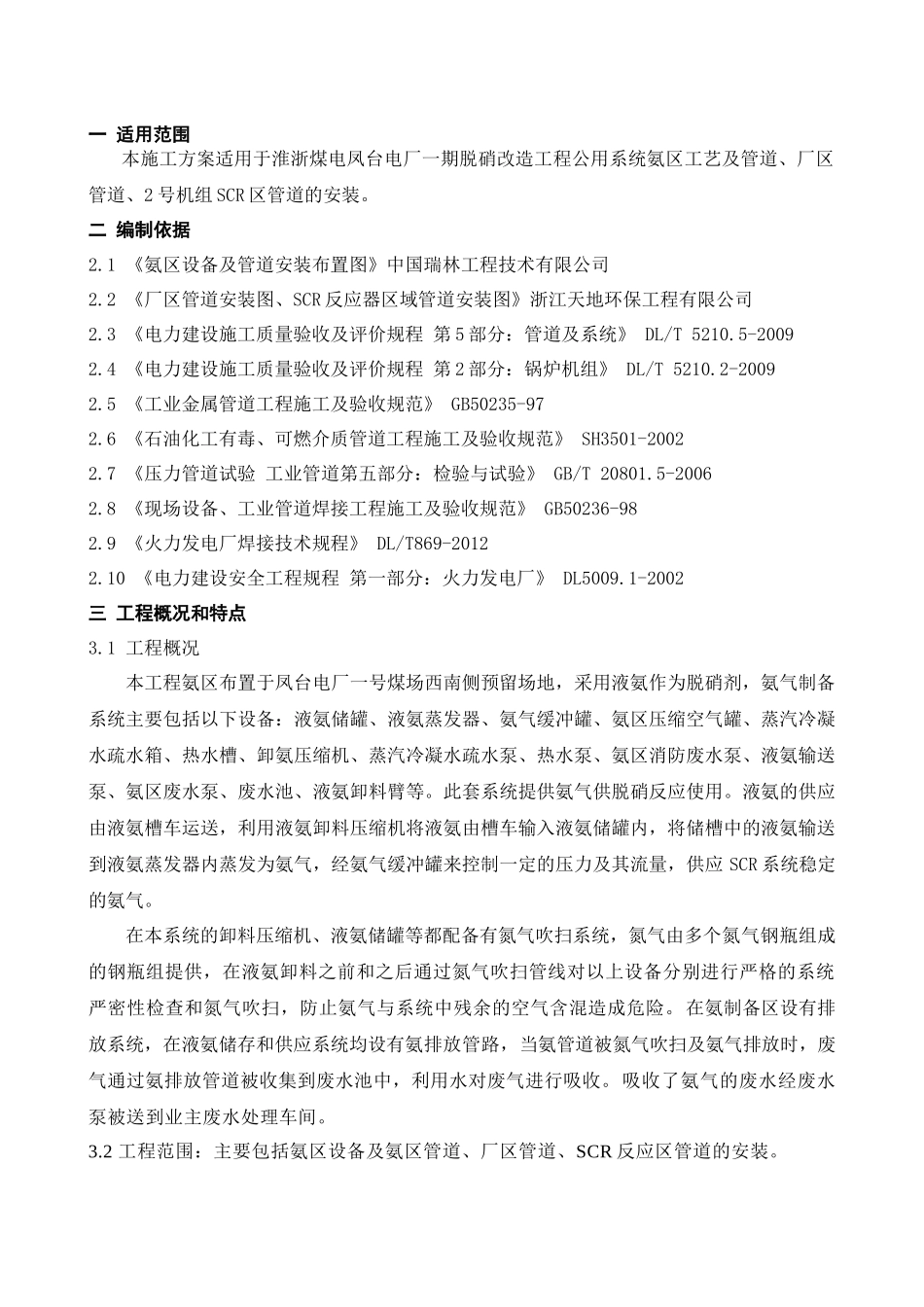

(凤台电厂一期2机组)氨区工艺及管道安装施工方案02_第2页
2/24

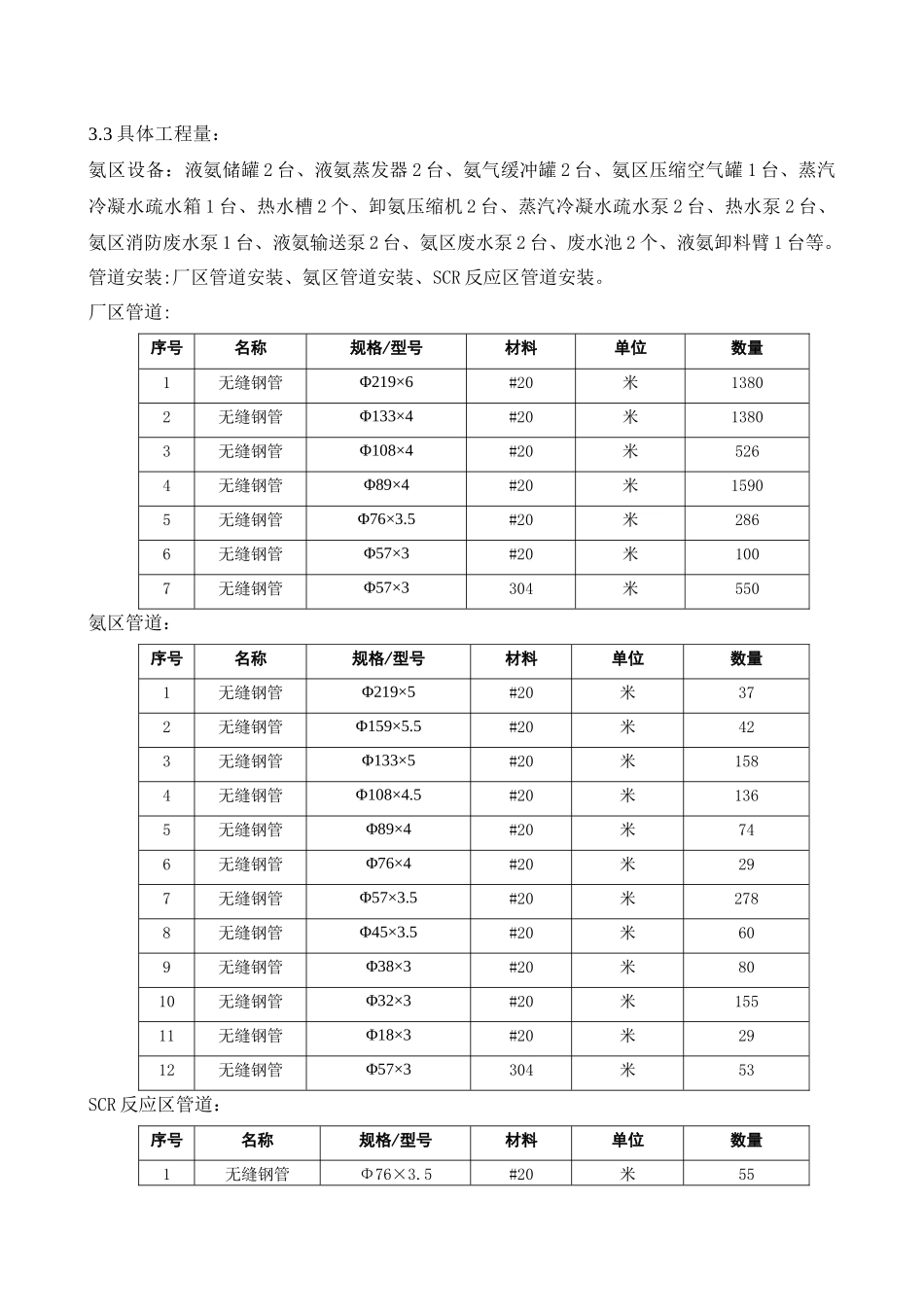

(凤台电厂一期2机组)氨区工艺及管道安装施工方案02_第3页
3/24
目录一适用范围二编制依据三工程概况和特点四施工组织及进度计划五施工准备六施工步骤及注意事项七质量控制标准、措施和强条八安全技术措施及注意事项九文明施工及成品保护措施十安全消防措施十一附录一适用范围本施工方案适用于淮浙煤电凤台电厂一期脱硝改造工程公用系统氨区工艺及管道、厂区管道、2号机组SCR区管道的安装。二编制依据2.1《氨区设备及管道安装布置图》中国瑞林工程技术有限公司2.2《厂区管道安装图、SCR反应器区域管道安装图》浙江天地环保工程有限公司2.3《电力建设施工质量验收及评价规程第5部分:管道及系统》DL/T5210.5-20092.4《电力建设施工质量验收及评价规程第2部分:锅炉机组》DL/T5210.2-20092.5《工业金属管道工程施工及验收规范》GB50235-972.6《石油化工有毒、可燃介质管道工程施工及验收规范》SH3501-20022.7《压力管道试验工业管道第五部分:检验与试验》GB/T20801.5-20062.8《现场设备、工业管道焊接工程施工及验收规范》GB50236-982.9《火力发电厂焊接技术规程》DL/T869-20122.10《电力建设安全工程规程第一部分:火力发电厂》DL5009.1-2002三工程概况和特点3.1工程概况本工程氨区布置于凤台电厂一号煤场西南侧预留场地,采用液氨作为脱硝剂,氨气制备系统主要包括以下设备:液氨储罐、液氨蒸发器、氨气缓冲罐、氨区压缩空气罐、蒸汽冷凝水疏水箱、热水槽、卸氨压缩机、蒸汽冷凝水疏水泵、热水泵、氨区消防废水泵、液氨输送泵、氨区废水泵、废水池、液氨卸料臂等。此套系统提供氨气供脱硝反应使用。液氨的供应由液氨槽车运送,利用液氨卸料压缩机将液氨由槽车输入液氨储罐内,将储槽中的液氨输送到液氨蒸发器内蒸发为氨气,经氨气缓冲罐来控制一定的压力及其流量,供应SCR系统稳定的氨气。在本系统的卸料压缩机、液氨储罐等都配备有氮气吹扫系统,氮气由多个氮气钢瓶组成的钢瓶组提供,在液氨卸料之前和之后通过氮气吹扫管线对以上设备分别进行严格的系统严密性检查和氮气吹扫,防止氨气与系统中残余的空气含混造成危险。在氨制备区设有排放系统,在液氨储存和供应系统均设有氨排放管路,当氨管道被氮气吹扫及氨气排放时,废气通过氨排放管道被收集到废水池中,利用水对废气进行吸收。吸收了氨气的废水经废水泵被送到业主废水处理车间。3.2工程范围:主要包括氨区设备及氨区管道、厂区管道、SCR反应区管道的安装。3.3具体工程量:氨区设备:液氨储罐2台、液氨蒸发器2台、氨气缓冲罐2台、氨区压缩空气罐1台、蒸汽冷凝水疏水箱1台、热水槽2个、卸氨压缩机2台、蒸汽冷凝水疏水泵2台、热水泵2台、氨区消防废水泵1台、液氨输送泵2台、氨区废水泵2台、废水池2个、液氨卸料臂1台等。管道安装:厂区管道安装、氨区管道安装、SCR反应区管道安装。厂区管道:序号名称规格/型号材料单位数量1无缝钢管Φ219×6#20米13802无缝钢管Φ133×4#20米13803无缝钢管Φ108×4#20米5264无缝钢管Φ89×4#20米15905无缝钢管Φ76×3.5#20米2866无缝钢管Φ57×3#20米1007无缝钢管Φ57×3304米550氨区管道:序号名称规格/型号材料单位数量1无缝钢管Φ219×5#20米372无缝钢管Φ159×5.5#20米423无缝钢管Φ133×5#20米1584无缝钢管Φ108×4.5#20米1365无缝钢管Φ89×4#20米746无缝钢管Φ76×4#20米297无缝钢管Φ57×3.5#20米2788无缝钢管Φ45×3.5#20米609无缝钢管Φ38×3#20米8010无缝钢管Φ32×3#20米15511无缝钢管Φ18×3#20米2912无缝钢管Φ57×3304米53SCR反应区管道:序号名称规格/型号材料单位数量1无缝钢管Φ76×3.5#20米552无缝钢管Φ45×2.5#20米963无缝钢管Φ25×2#20米14无缝钢管Φ57×3#20米1845无缝钢管Φ32×2.5#20米306螺旋缝电焊管Φ426×6Q235A米327螺旋缝电焊管Φ325×6Q235A米49四施工组织及进度计划4.1施工组织序号名称数量资质1施工负责人22技术负责人23质量员2质监员4安全员2安监员5施工人员32电焊工、起重工、电工有相应资格证书及相关经验4.2施工进度计划脱硝氨区设备及管道安装施工进度应符合2号机组脱硝改造工程整体进度的要求;计划于2012年9月5日开始,2012年10月30日完成安装。五施工准备5.1技术准备5.1.1组织班组施工人员熟悉施工图纸、技术文件...
