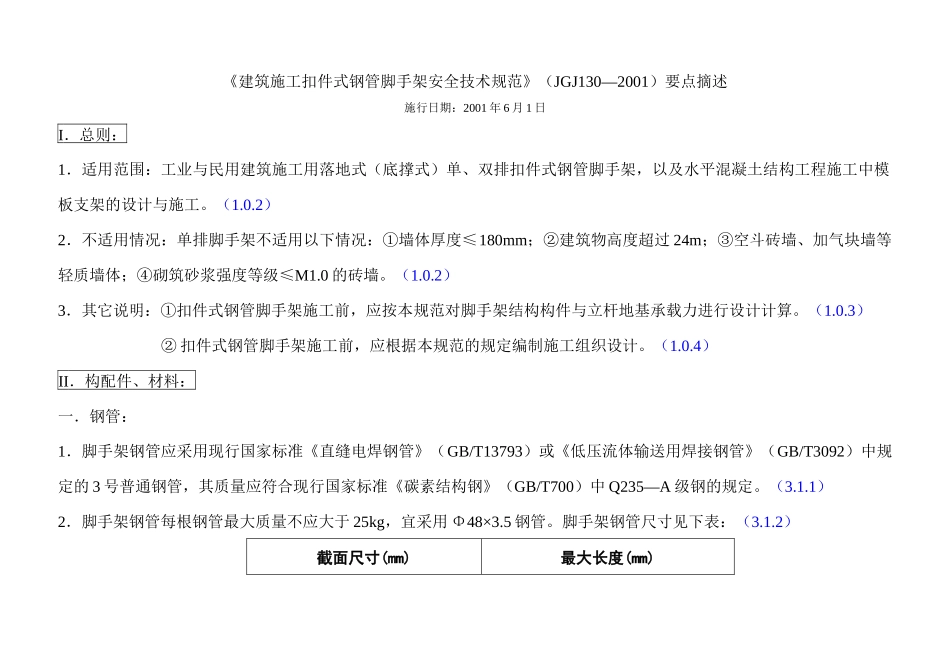

《建筑施工扣件式钢管脚手架安全技术规范》要点摘述111_第1页
1/12

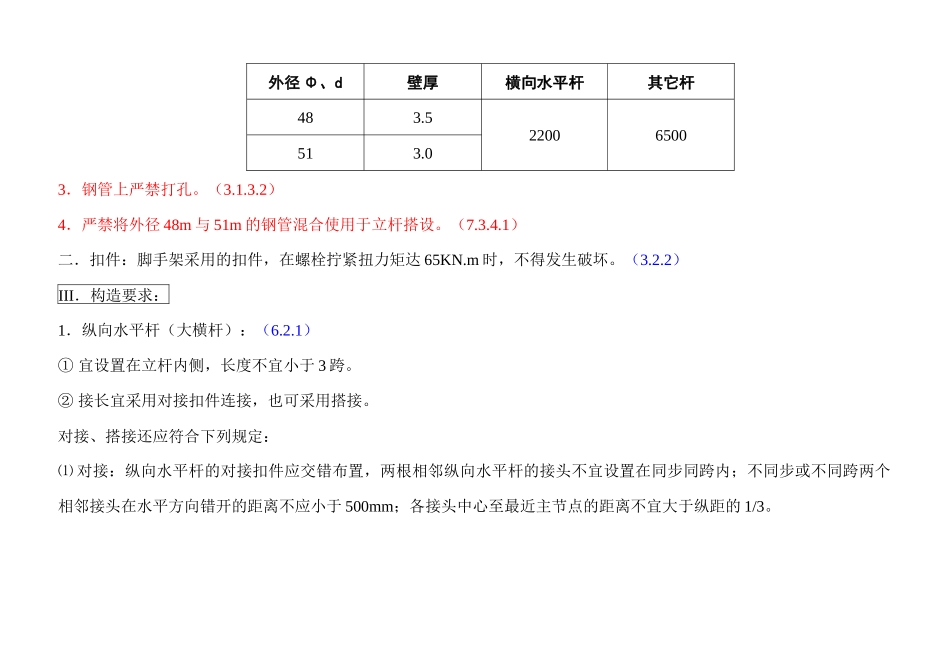

《建筑施工扣件式钢管脚手架安全技术规范》要点摘述111_第2页
2/12

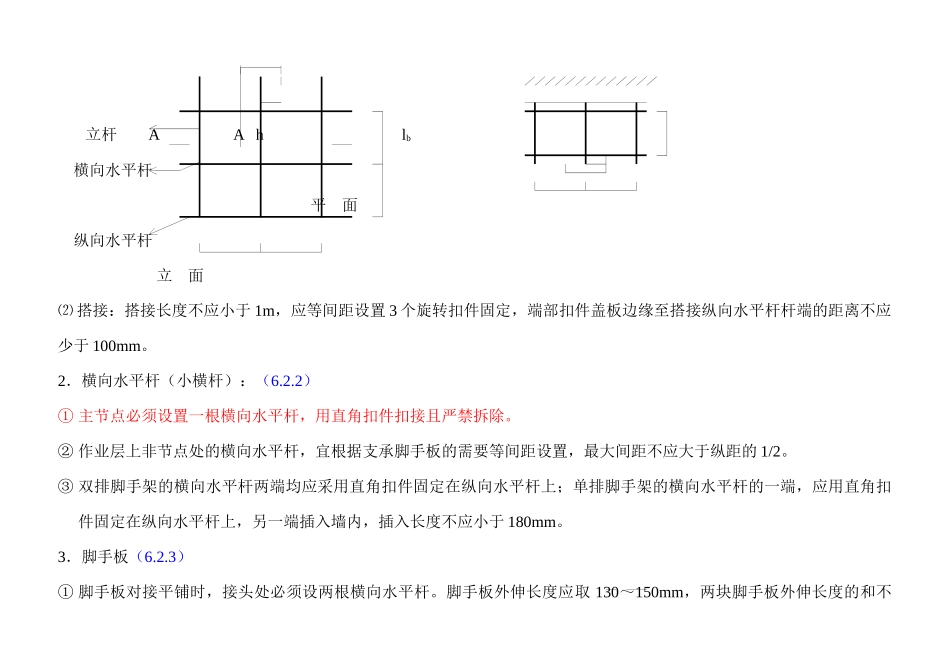

《建筑施工扣件式钢管脚手架安全技术规范》要点摘述111_第3页
3/12
《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130—2001)要点摘述施行日期:2001年6月1日I.总则:1.适用范围:工业与民用建筑施工用落地式(底撑式)单、双排扣件式钢管脚手架,以及水平混凝土结构工程施工中模板支架的设计与施工。(1.0.2)2.不适用情况:单排脚手架不适用以下情况:①墙体厚度≤180mm;②建筑物高度超过24m;③空斗砖墙、加气块墙等轻质墙体;④砌筑砂浆强度等级≤M1.0的砖墙。(1.0.2)3.其它说明:①扣件式钢管脚手架施工前,应按本规范对脚手架结构构件与立杆地基承载力进行设计计算。(1.0.3)②扣件式钢管脚手架施工前,应根据本规范的规定编制施工组织设计。(1.0.4)II.构配件、材料:一.钢管:1.脚手架钢管应采用现行国家标准《直缝电焊钢管》(GB/T13793)或《低压流体输送用焊接钢管》(GB/T3092)中规定的3号普通钢管,其质量应符合现行国家标准《碳素结构钢》(GB/T700)中Q235—A级钢的规定。(3.1.1)2.脚手架钢管每根钢管最大质量不应大于25kg,宜采用Φ48×3.5钢管。脚手架钢管尺寸见下表:(3.1.2)截面尺寸(mm)最大长度(mm)外径Φ、d壁厚横向水平杆其它杆483.522006500513.03.钢管上严禁打孔。(3.1.3.2)4.严禁将外径48m与51m的钢管混合使用于立杆搭设。(7.3.4.1)二.扣件:脚手架采用的扣件,在螺栓拧紧扭力矩达65KN.m时,不得发生破坏。(3.2.2)III.构造要求:1.纵向水平杆(大横杆):(6.2.1)①宜设置在立杆内侧,长度不宜小于3跨。②接长宜采用对接扣件连接,也可采用搭接。对接、搭接还应符合下列规定:⑴对接:纵向水平杆的对接扣件应交错布置,两根相邻纵向水平杆的接头不宜设置在同步同跨内;不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm;各接头中心至最近主节点的距离不宜大于纵距的1/3。立杆AAhlb横向水平杆平面纵向水平杆立面⑵搭接:搭接长度不应小于1m,应等间距设置3个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应少于100mm。2.横向水平杆(小横杆):(6.2.2)①主节点必须设置一根横向水平杆,用直角扣件扣接且严禁拆除。②作业层上非节点处的横向水平杆,宜根据支承脚手板的需要等间距设置,最大间距不应大于纵距的1/2。③双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上;单排脚手架的横向水平杆的一端,应用直角扣件固定在纵向水平杆上,另一端插入墙内,插入长度不应小于180mm。3.脚手板(6.2.3)①脚手板对接平铺时,接头处必须设两根横向水平杆。脚手板外伸长度应取130~150mm,两块脚手板外伸长度的和不应大于300mm。②脚手板搭接铺设时,接头必须支在横向水平杆上,搭接长度大于200mm,其伸出横向水平杆的长度不应小于100mm。③作业层端部脚手板探头长度应取150mm,其板长两端均应与支承杆可靠的固定。用直径3.2mm的镀锌钢丝固定在支承板上。(7.3.12.1)④作业层脚手板应铺满、铺稳,离开墙面120~150mm。⑤自顶层作业层的脚手板往下计,宜每隔12m满铺一层脚手板。(7.3.12.4)4.立杆:(6.3)①每根立杆底部应设置底座或垫板。(6.3.1)②脚手架必须设置纵、横扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。③当立杆基础不在同一高度上时,必须将高出的纵向扫地杆向低处延长两跨与立杆固定,高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。(6.3.3)纵向扫地杆④脚手架底层步距不应大于2m。(6.3.3)⑤立杆必须用连墙件与建筑物可靠连接,连墙件布置间距宜按下表采用:(6.3.4)脚手架高度竖向间距(h)水平间距(la)每根连墙件覆盖面积(m2)双排≤50m3h3la≤40≤50m2h3la≤27单排≤24m3h3la≤40⑥立杆接长除顶层顶步外,其余各层各步接头必须采用对接扣件连接。(6.3.5)⑦立杆顶端宜高出女儿墙上皮1m,高出檐口上皮1.5m。(6.3.6)5.连墙件:(6.4)1)连墙件的布置应符合下列规定:(6.4.2)①宜靠近主节点设置,偏离主节点的距离不应大于300mm。②应从底层第一步纵向水平杆处开始设置,当该处设置有困难时,应采用...
