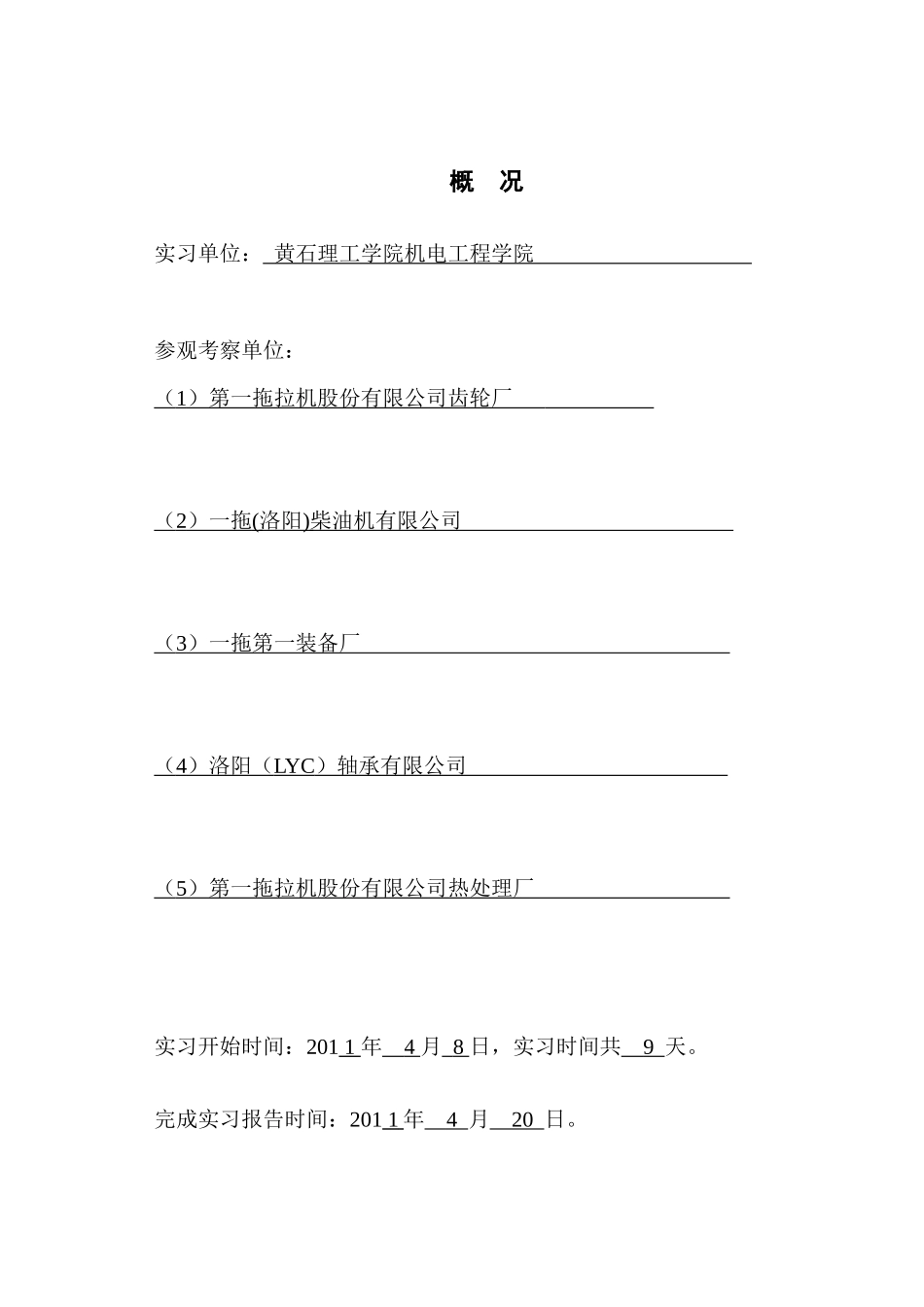

概况实习单位：黄石理工学院机电工程学院参观考察单位：（1）第一拖拉机股份有限公司齿轮厂（2）一拖(洛阳)柴油机有限公司（3）一拖第一装备厂（4）洛阳（LYC）轴承有限公司（5）第一拖拉机股份有限公司热处理厂实习开始时间：2011年4月8日，实习时间共9天。完成实习报告时间：2011年4月20日。实习报告2011年4月20日1.第一拖拉机股份有限公司齿轮厂1.1企业简介第一拖拉机股份有限公司齿轮厂始建于1973年6月。现有职工800人，其中各类高中级管理、专技人员140多人，中、高级技师近百人；现有固定资产3.5亿，占地面积5.4万平方米。主要从事齿轮、壳体加工及齿轮箱生产，产品覆盖农业机械、工程机械、汽车和机床等，主要产品有直齿圆柱齿轮、斜齿圆柱齿轮、直齿锥齿轮、弧齿锥齿轮、花键轴等零件产品和工程机械变速箱、汽车差减总成、机床主轴箱等。主要销往：陕西、河南、山东、湖北、湖南、河北、江苏、四川、重庆、甘肃、北京江西、浙江、安徽、山西、黑龙江、云南、沈阳、新疆、内蒙、广西、湖南等20多个省市的30多个地区。该厂拥有精良的齿轮和齿轮箱制造设备：意大利PFAUTER数控插齿生产线、意大利PFAUTER数控滚齿生产线、美国GLEASON弧齿锥齿轮生产线、数控528弧齿锥齿轮生产线、数控蜗杆砂轮磨齿加工线、装载机液力变速箱装配线、工业推土机箱桥装配线以及卧式加工中心、大型镗铣床、大型数控车床等设备组成的箱体加工生产线等；热处理设备主要有意大利Euronuclear多用途连续式渗碳淬火线、连续式数控热处理线和160kw超音频立式通用数控淬火机床、双排炉等。另外，还有多条齿坯数控加工线、线切割生产线、德国GLEASON-HURTH数控剃齿刀磨、日本GLEASON刀盘磨和瑞士GROB冷打花键机床，可以进行K型、鼓型齿轮和冷打花键轴类的制造。设备加工范围：最大加工直径1250mm，最大加工模数18，加工齿轮精度等级5级；现年产各类齿轮300多万件，各类齿轮箱总成20000多台。2006年先后通过了GB/T19001-2000idtISO9001:2000(质量管理体系)、GB/T24001-2004idtISO14001:2004(环境管理体系)、GB/T28001-2001(职业健康安全管理体系)认证。2008年12月份通过了ISO/TS16949：2002质量体系认证。产品先后获得国家齿轮产品质量监督检测测试中心一等品认证、中国质量检验协会“全国质量稳定合格产品”等荣誉。目前，该厂已成为我国农机行业最大的齿轮供应商，汽车、工程机械、机床行业可信赖的战略合作伙伴。在今后的发展中，我们坚持“做精做专齿轮产品，做强做大箱桥产品”的发展思路，拥有并保持持续竞争优势的制造技术、总成产品自主研发能力，不断提升企业核心竞争力，竭诚以优质的产品、合理的价格、可靠的信誉，为国内外用户提供满意的服务。1.2生产实习方式车间实习是生产实习的主要方式。实习开始时先进行全厂参观，了解全厂生产概况后即按实习计划分组深入到指定车间进行实习。学生在生产现场以观察分析、调查研究、阅读有关工艺文件为主。实习中应虚心地向工人和技术人员请教按照实习计划的进度进行实习，并对实习的内容和要求逐项检查，切实完成实习规定的任务。1.3实习内容（典型零件加工工艺、加工自动生产线、装配工艺和质量管理等内容，而且必要时需要附有绘制图纸和图片）（1）滚齿：滚齿加工是根据展成法原理加工齿轮。需要在专用的滚齿机上使用滚刀进行加工。滚刀的外形像一个蜗杆（一个齿数很少、螺旋角很大的具有切削刃的螺旋齿轮），法向剖面相当于一个无限长的移动齿条。滚刀的刀齿分布在螺旋线上，且多为单线右旋；在垂直于螺旋槽方向开出沟槽，以形成切削刃及容纳切屑。滚齿加工相当于一对轴线相交叉的螺旋齿轮在作无间隙的啮合传动。齿轮坯与滚刀之间严格按照齿轮与齿条传动比强制啮合，滚刀刀齿运动轨迹的包络线即为齿轮的渐开线齿形。随着滚刀的垂直进给，即可滚切出所需的渐开线齿廓。滚齿加工是，滚齿机有以下几个运动：切削主运动：即滚刀的旋转运动。起切削速度由电动机通过变速传动机构来实现。分齿运动：即强制齿轮坯与滚刀之间保持齿轮与齿条啮合关系的运动。其运动关系由分齿挂轮的传动比来实现。垂直进给运动：即滚刀沿工件轴线的垂直移动。这是保证切出整个齿宽...
