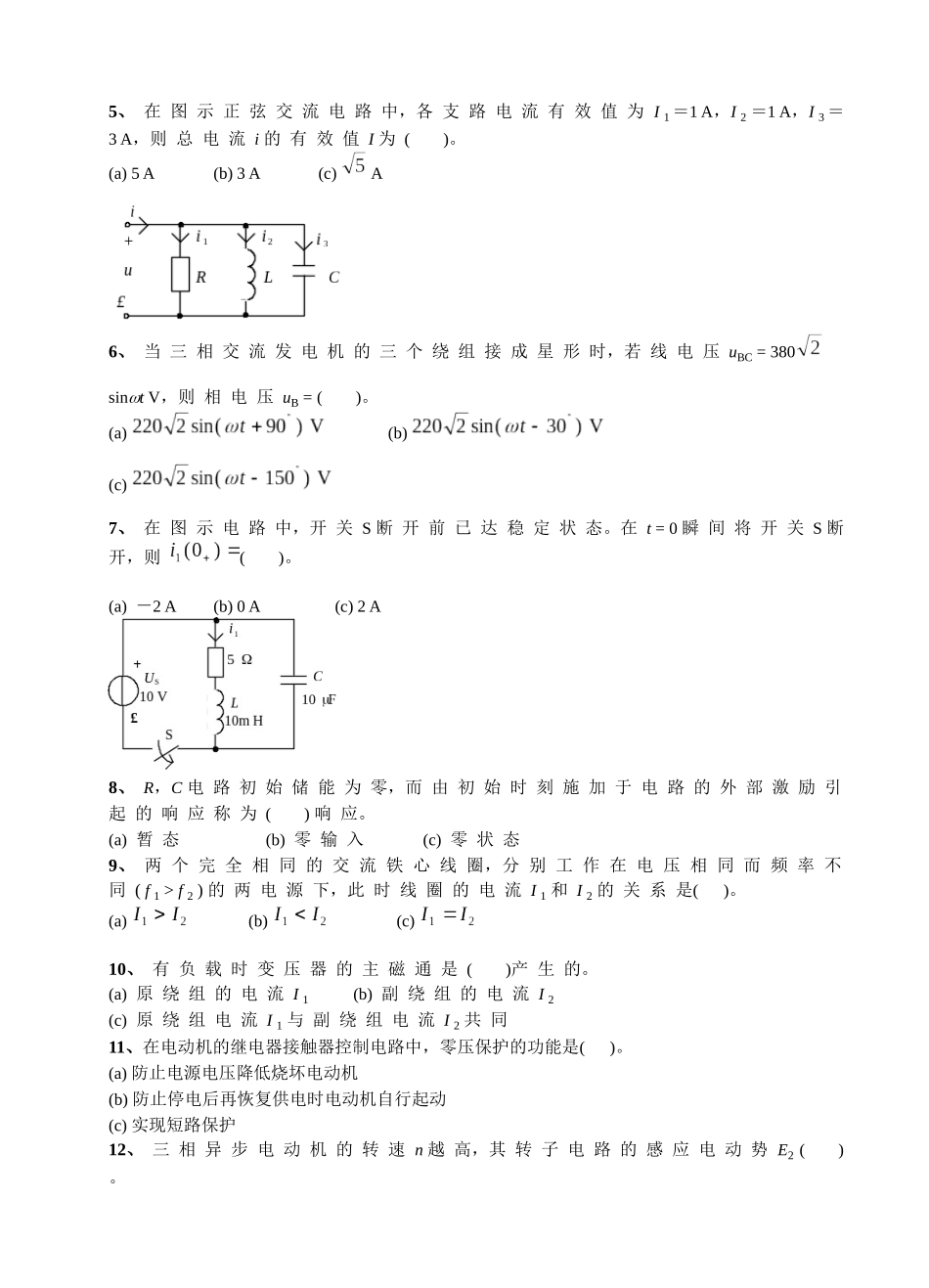

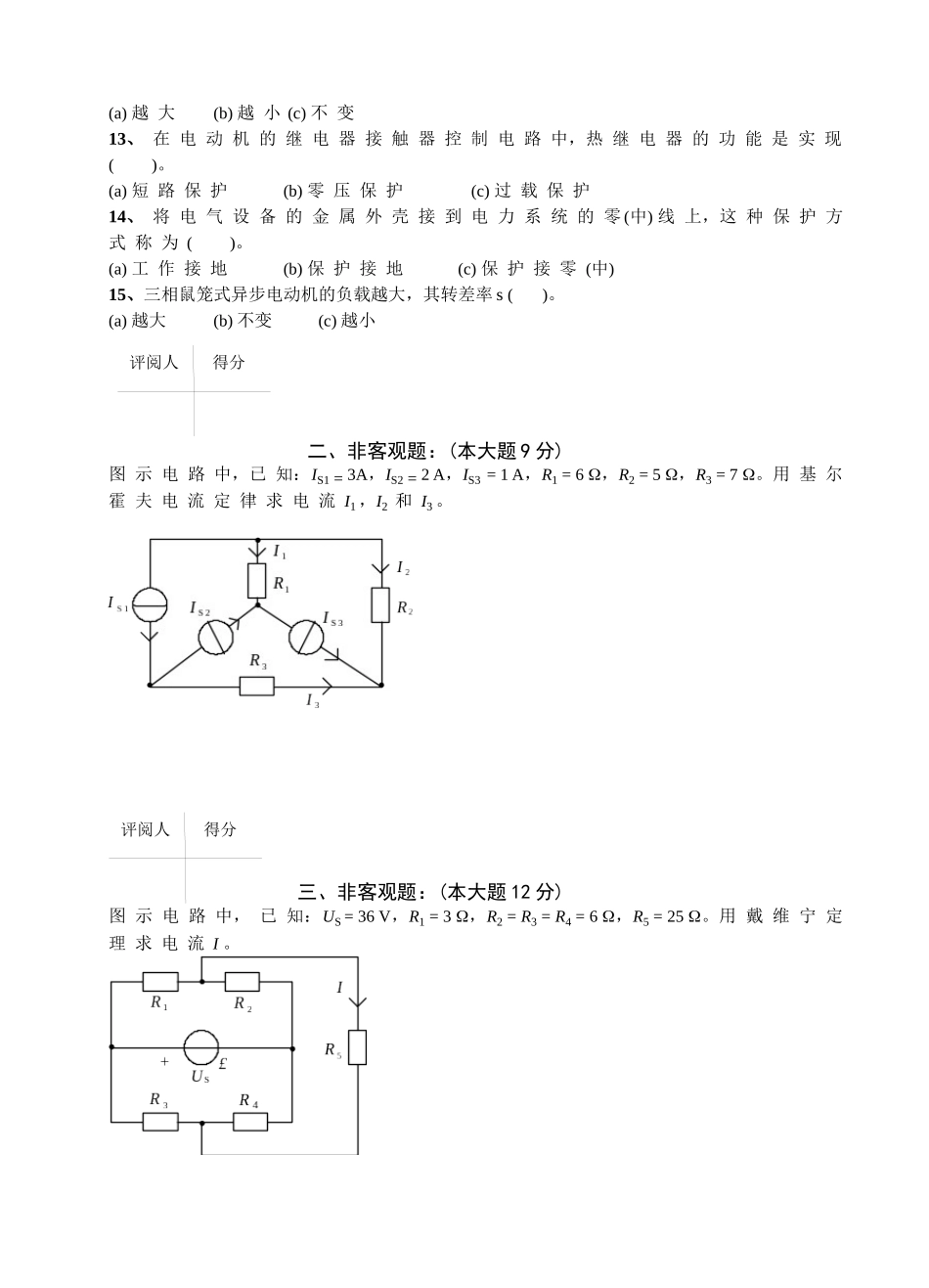

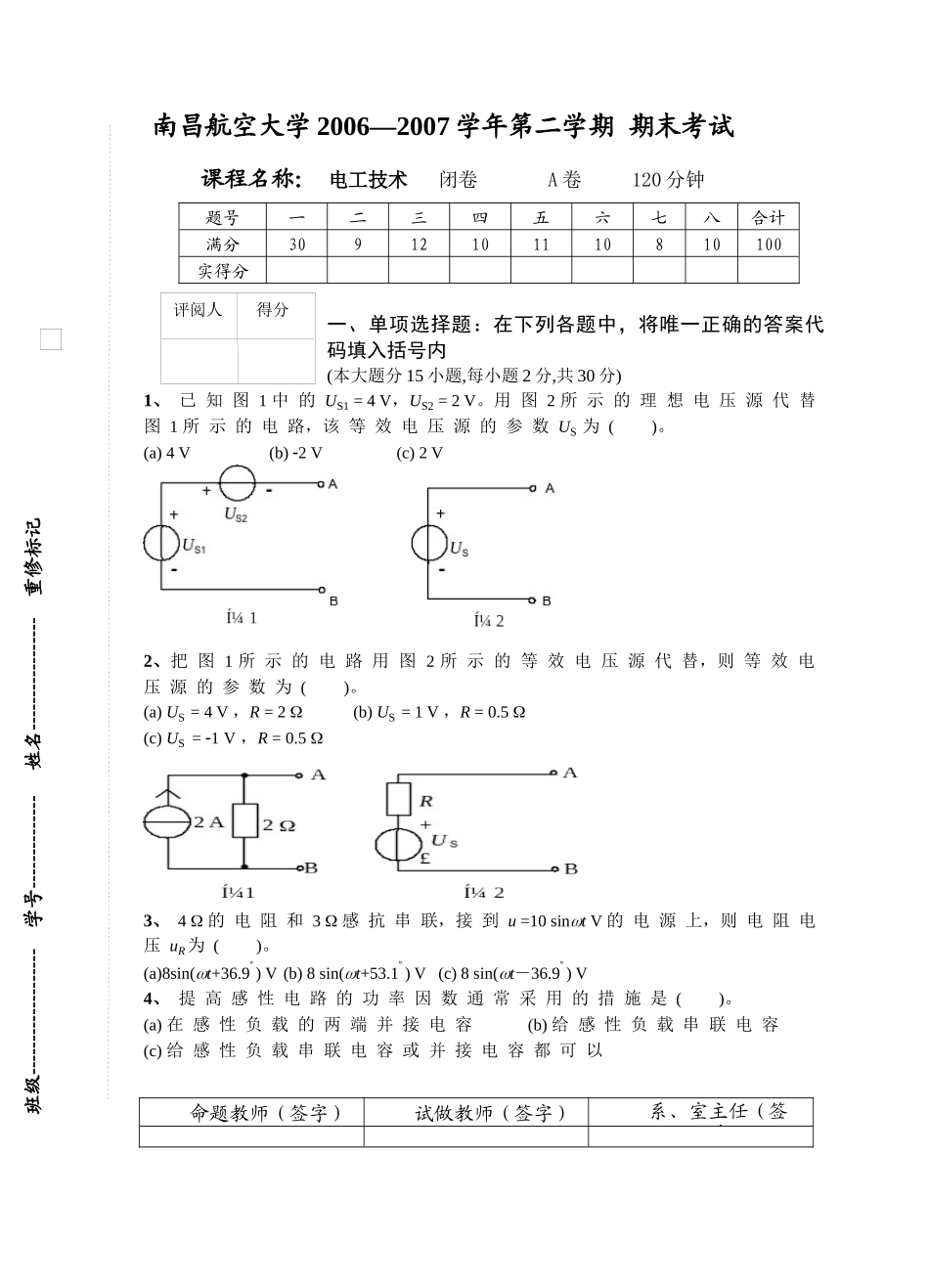

评阅人得分南昌航空大学2006—2007学年第二学期期末考试课程名称：电工技术闭卷A卷120分钟题号一二三四五六七八合计满分30912101110810100实得分一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内(本大题分15小题,每小题2分,共30分)1、已知图1中的US1=4V，US2=2V。用图2所示的理想电压源代替图1所示的电路，该等效电压源的参数US为()。(a)4V(b)2V(c)2V2、把图1所示的电路用图2所示的等效电压源代替，则等效电压源的参数为()。(a)US=4V，R=2(b)US=1V，R=0.5(c)US=1V，R=0.53、4的电阻和3感抗串联，接到u=10sintV的电源上，则电阻电压uR为()。(a)8sin(t+36.9)V(b)8sin(t+53.1)V(c)8sin(t－36.9)V4、提高感性电路的功率因数通常采用的措施是()。(a)在感性负载的两端并接电容(b)给感性负载串联电容(c)给感性负载串联电容或并接电容都可以班级-------------------学号--------------姓名-----------------重修标记命题教师（签字）试做教师（签字）系、室主任（签字）5、在图示正弦交流电路中，各支路电流有效值为I1＝1A，I2＝1A，I3＝3A，则总电流i的有效值I为()。(a)5A(b)3A(c)A6、当三相交流发电机的三个绕组接成星形时，若线电压uBC=380sintV，则相电压uB=()。(a)(b)(c)7、在图示电路中，开关S断开前已达稳定状态。在t=0瞬间将开关S断开，则()。(a)－2A(b)0A(c)2A8、R，C电路初始储能为零，而由初始时刻施加于电路的外部激励引起的响应称为()响应。(a)暂态(b)零输入(c)零状态9、两个完全相同的交流铁心线圈，分别工作在电压相同而频率不同(f1>f2)的两电源下，此时线圈的电流I1和I2的关系是()。(a)(b)(c)10、有负载时变压器的主磁通是()产生的。(a)原绕组的电流I1(b)副绕组的电流I2(c)原绕组电流I1与副绕组电流I2共同11、在电动机的继电器接触器控制电路中，零压保护的功能是()。(a)防止电源电压降低烧坏电动机(b)防止停电后再恢复供电时电动机自行起动(c)实现短路保护12、三相异步电动机的转速n越高，其转子电路的感应电动势E2()。评阅人得分评阅人得分(a)越大(b)越小(c)不变13、在电动机的继电器接触器控制电路中，热继电器的功能是实现()。(a)短路保护(b)零压保护(c)过载保护14、将电气设备的金属外壳接到电力系统的零(中)线上，这种保护方式称为()。(a)工作接地(b)保护接地(c)保护接零(中)15、三相鼠笼式异步电动机的负载越大，其转差率s()。(a)越大(b)不变(c)越小二、非客观题：(本大题9分)图示电路中，已知：IS1=3A，IS2=2A，IS3=1A，R1=6，R2=5，R3=7。用基尔霍夫电流定律求电流I1，I2和I3。三、非客观题：(本大题12分)图示电路中，已知：US=36V，R1=3，R2=R3=R4=6，R5=25。用戴维宁定理求电流I。评阅人得分评阅人得分四、非客观题：(本大题10分)在图示正弦电路中，C1=53F，C2=200F，R=80，电源频率f=50Hz。求：(1)电路的复阻抗Z；(2)若电源电压˙U=123∠−30∘V。求电流i及电路有功功率P。五、非客观题：(本大题11分)图示电路原已稳定，t=0时开关S由"1"换接至"2"。已知：R=3，C=10F，US1=6V，US2=4V。求换路后的，并画出其变化曲线。评阅人得分评阅人得分六、非客观题：(本大题10分)试画出三相异步电动机单方向连续运行的控制电路和主电路。要求电路中有短路和过载保护。七、非客观题：(本大题8分)为使24V，5W的白炽灯能在220V，50Hz的正弦交流电源上正常工作，可采用串电容C的方法降压。试计算采用此降压方法所需要的电容C值。评阅人得分八、非客观题：(本大题10分)某三相异步电动机，铭牌数据如下：形接法，PN=10kW，UN=380V，IN=19.9A，转速nN=1450r/min，功率因素N=0.87，f=50Hz。求：(1)电动机的磁极对数及旋转磁场转速n1；(2)额定负载运行时的效率N；(3)已知Tst/TN=1.8，直接起动时的起动转矩。若采用－方法起动时的起动转矩。
