废旧蓄电池综合回收分离工程车间耐酸板防腐方案VIP免费

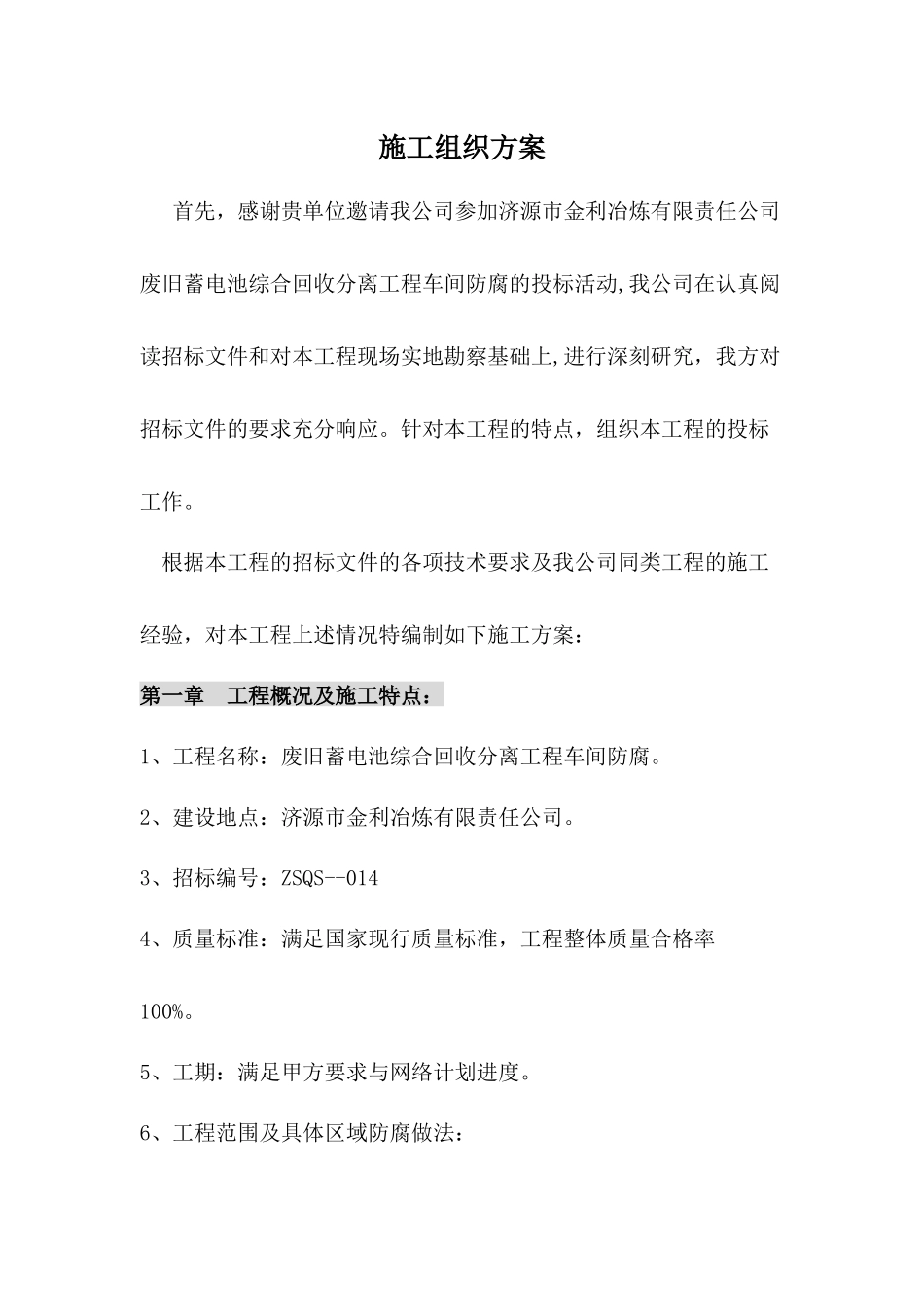

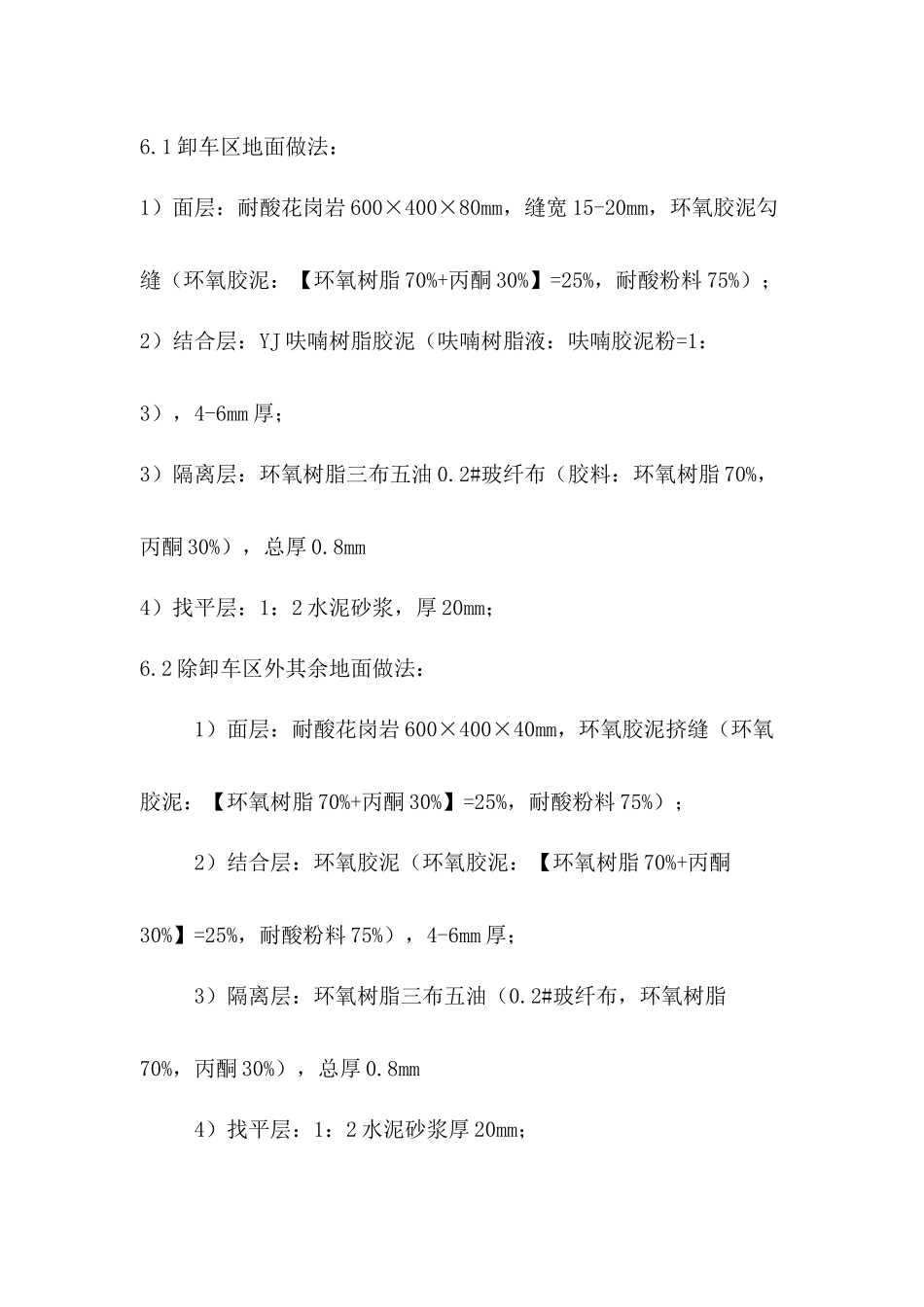

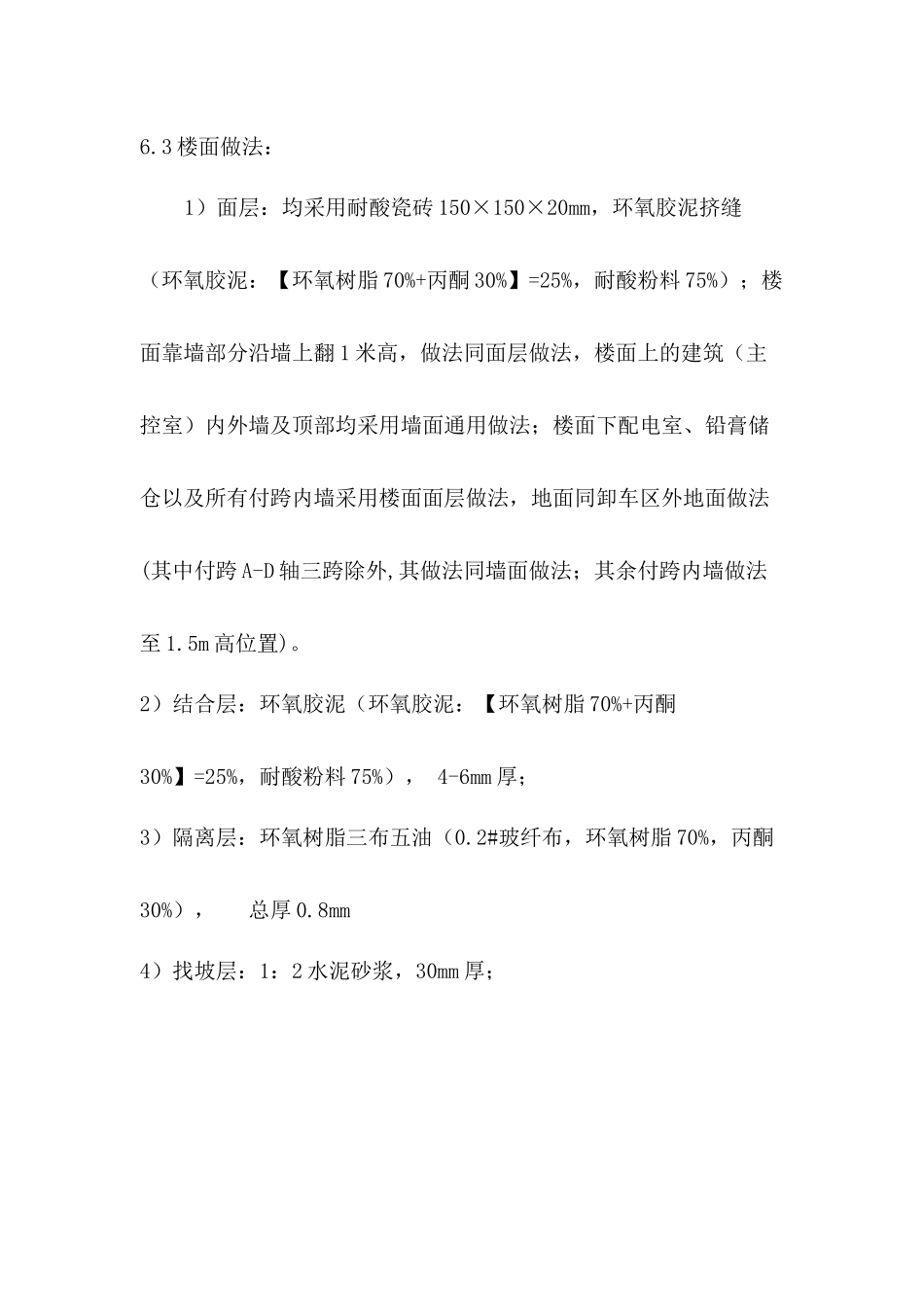

施工组织方案首先，感谢贵单位邀请我公司参加济源市金利冶炼有限责任公司废旧蓄电池综合回收分离工程车间防腐的投标活动,我公司在认真阅读招标文件和对本工程现场实地勘察基础上,进行深刻研究，我方对招标文件的要求充分响应。针对本工程的特点，组织本工程的投标工作。根据本工程的招标文件的各项技术要求及我公司同类工程的施工经验，对本工程上述情况特编制如下施工方案：第一章工程概况及施工特点：1、工程名称：废旧蓄电池综合回收分离工程车间防腐。2、建设地点：济源市金利冶炼有限责任公司。3、招标编号：ZSQS--0144、质量标准：满足国家现行质量标准，工程整体质量合格率100%。5、工期：满足甲方要求与网络计划进度。6、工程范围及具体区域防腐做法：6.1卸车区地面做法：1）面层：耐酸花岗岩600×400×80mm，缝宽15-20mm，环氧胶泥勾缝（环氧胶泥：【环氧树脂70%+丙酮30%】=25%，耐酸粉料75%）；2）结合层：YJ呋喃树脂胶泥（呋喃树脂液：呋喃胶泥粉=1：3），4-6mm厚；3）隔离层：环氧树脂三布五油0.2#玻纤布（胶料：环氧树脂70%，丙酮30%），总厚0.8mm4）找平层：1：2水泥砂浆，厚20mm；6.2除卸车区外其余地面做法：1）面层：耐酸花岗岩600×400×40mm，环氧胶泥挤缝（环氧胶泥：【环氧树脂70%+丙酮30%】=25%，耐酸粉料75%）；2）结合层：环氧胶泥（环氧胶泥：【环氧树脂70%+丙酮30%】=25%，耐酸粉料75%），4-6mm厚；3）隔离层：环氧树脂三布五油（0.2#玻纤布，环氧树脂70%，丙酮30%），总厚0.8mm4）找平层：1：2水泥砂浆厚20mm；6.3楼面做法：1）面层：均采用耐酸瓷砖150×150×20mm，环氧胶泥挤缝（环氧胶泥：【环氧树脂70%+丙酮30%】=25%，耐酸粉料75%）；楼面靠墙部分沿墙上翻1米高，做法同面层做法，楼面上的建筑（主控室）内外墙及顶部均采用墙面通用做法；楼面下配电室、铅膏储仓以及所有付跨内墙采用楼面面层做法，地面同卸车区外地面做法(其中付跨A-D轴三跨除外,其做法同墙面做法；其余付跨内墙做法至1.5m高位置)。2）结合层：环氧胶泥（环氧胶泥：【环氧树脂70%+丙酮30%】=25%，耐酸粉料75%），4-6mm厚；3）隔离层：环氧树脂三布五油（0.2#玻纤布，环氧树脂70%，丙酮30%），总厚0.8mm4）找坡层：1：2水泥砂浆，30mm厚；6.4墙面、顶棚做法：氯化橡胶丙烯酸涂料，检查裂缝、局部刮灰，二底两面（250чm厚）；（其中所有的内墙面及支撑柱沿地面均上翻45cm高，做法同楼面做法）。6.5梁、柱做法：氯化橡胶丙烯酸涂料，打磨，二底两面（250чm厚）6.6钢构件做法：氯化橡胶丙烯酸涂料，打磨、除锈，二底两面（250чm厚）6.7废电池地仓底板做法：1）面层：耐酸花岗岩600×400×80mm，缝宽15-20mm，环氧胶泥勾缝（环氧胶泥：【环氧树脂70%+丙酮30%】=25%，耐酸粉料75%）；2）结合层：YJ呋喃树脂胶泥（呋喃树脂液：呋喃胶泥粉=1：3），4-6mm厚；3）隔离层：环氧树脂300g短切毡+4层0.2#玻纤布，六油（环氧树脂70%，丙酮30%）总厚1.5mm；4）找平层：40mm细石砼随打随抹；6.8废电池底仓侧壁（含料仓防护墙）做法：1）内壁层（含卸车区仓外壁）：耐酸花岗岩600×400×60mm，环氧胶泥挤缝（环氧胶泥：【环氧树脂70%+丙酮30%】=25%，耐酸粉料75%）；其余外壁及平面层做法参照楼面做法；2）结合层：环氧胶泥（环氧胶泥：【环氧树脂70%+丙酮30%】=25%，耐酸粉料75%），4-6mm厚；3）隔离层：环氧树脂300g短切毡+0.2﹟玻纤布，四布六油（环氧树脂70%，丙酮30%），总厚1.5mm4）找平层：1：2水泥砂浆刮平6.9其它防腐方案：1）设备基础：耐酸瓷砖立面层150×150×20mm规格，玻璃钢（环氧树脂）三布五油（0.2﹟玻纤布，环氧树脂70%，丙酮30%），环氧胶泥结合层（4～6mm厚）；设备基础上平面层均涂三遍环氧树脂漆，设备安装后环氧树脂胶泥5mm厚涂抹均匀；2）板留洞Φ300mm以下，做套管。玻璃钢，塑料，铜套管任选一。Φ300以上设返沿，瓷砖面层，构造同楼面。所有洞口设返沿增加一层隔离层，包括过洞口板底。3）地沟：采用YJ-2呋喃树脂砼50mm厚；盖板采用玻璃钢（材质：197#树脂厚40mm），格栅（标准格栅）4）所有施工参考标准：GB50212-2002《建筑防腐蚀工程施工及验收规范》。7、施工特...
