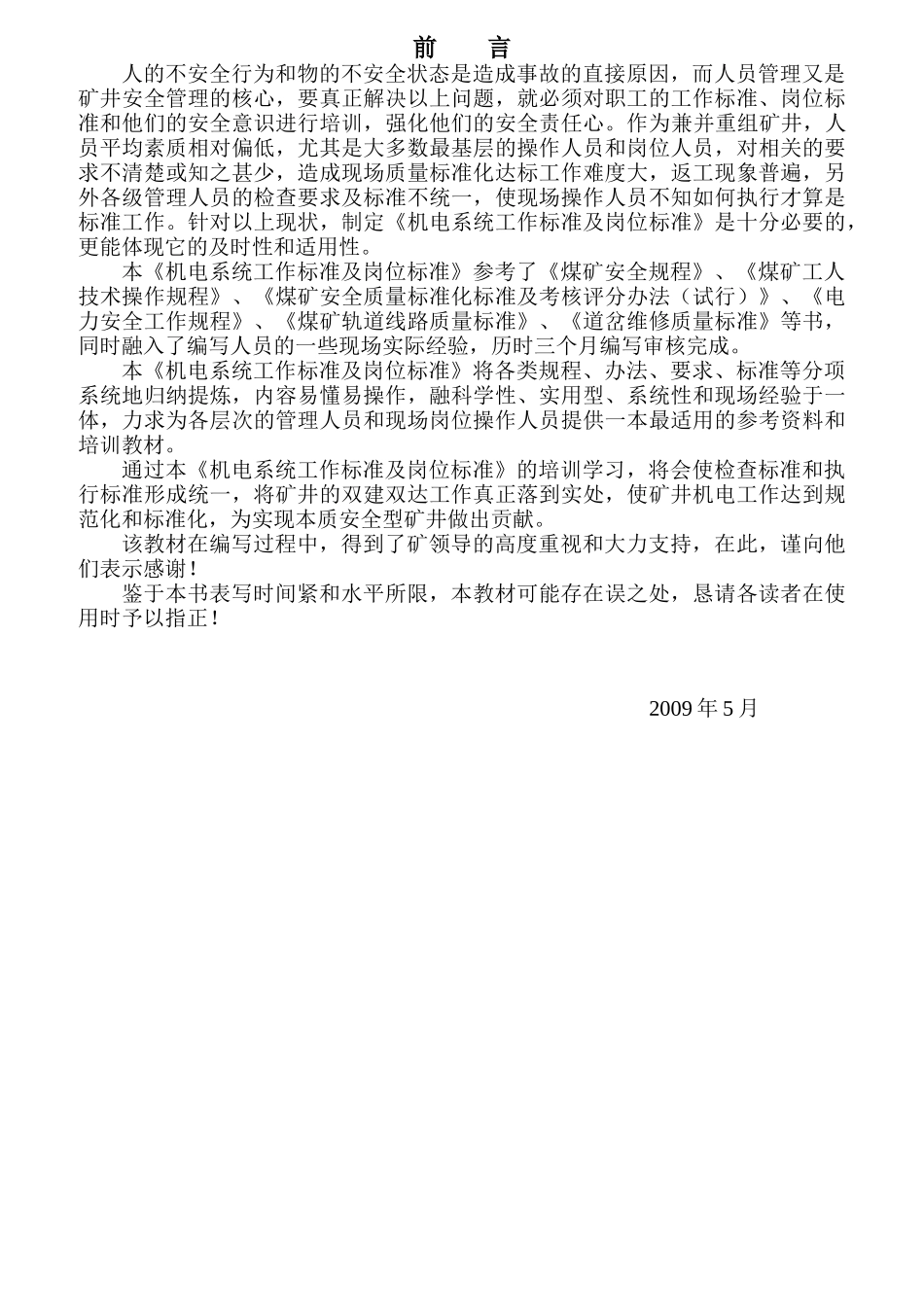

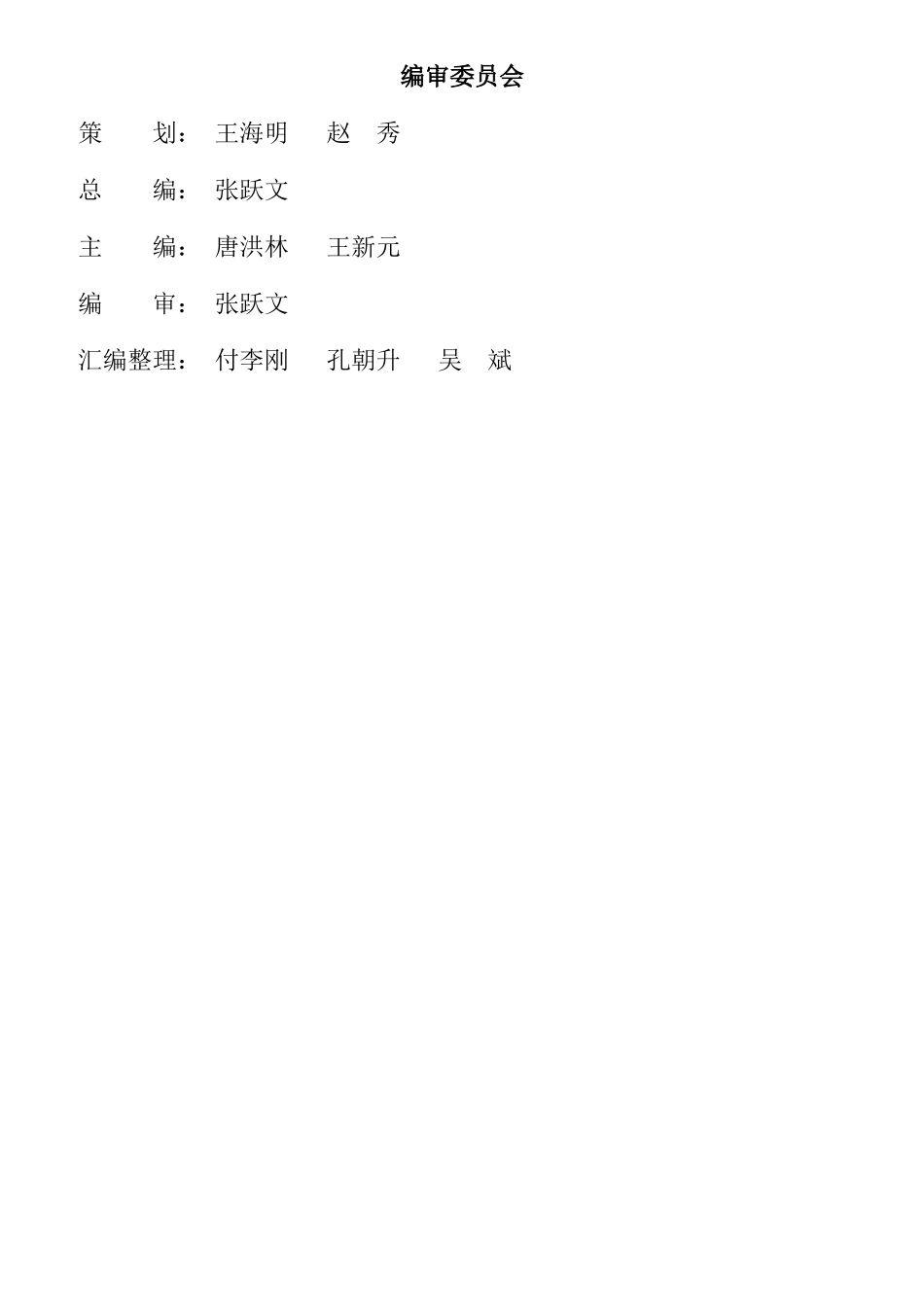

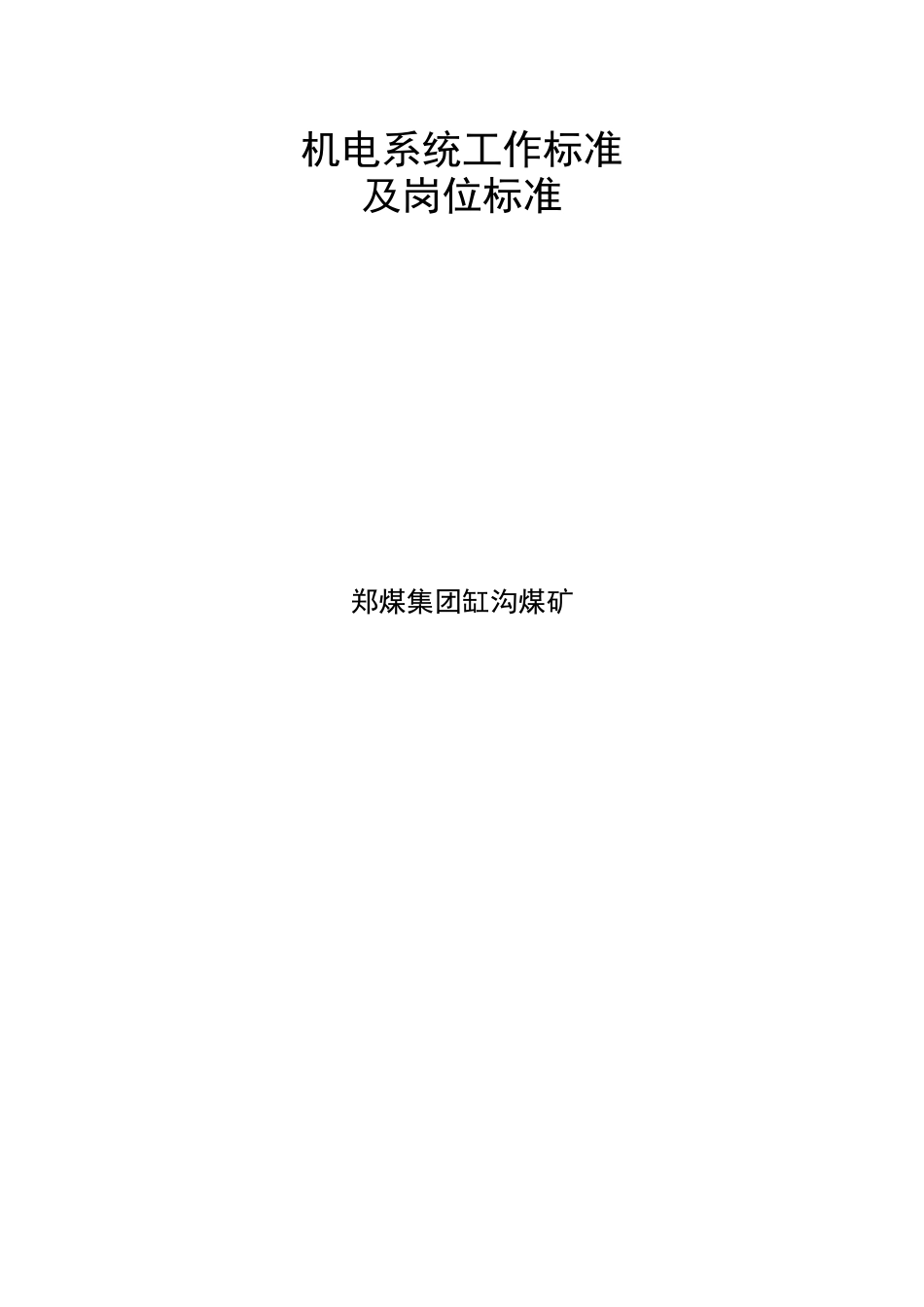

机电系统工作标准及岗位标准郑煤集团缸沟煤矿编审委员会策划：王海明赵秀总编：张跃文主编：唐洪林王新元编审：张跃文汇编整理：付李刚孔朝升吴斌前言人的不安全行为和物的不安全状态是造成事故的直接原因，而人员管理又是矿井安全管理的核心，要真正解决以上问题，就必须对职工的工作标准、岗位标准和他们的安全意识进行培训，强化他们的安全责任心。作为兼并重组矿井，人员平均素质相对偏低，尤其是大多数最基层的操作人员和岗位人员，对相关的要求不清楚或知之甚少，造成现场质量标准化达标工作难度大，返工现象普遍，另外各级管理人员的检查要求及标准不统一，使现场操作人员不知如何执行才算是标准工作。针对以上现状，制定《机电系统工作标准及岗位标准》是十分必要的，更能体现它的及时性和适用性。本《机电系统工作标准及岗位标准》参考了《煤矿安全规程》、《煤矿工人技术操作规程》、《煤矿安全质量标准化标准及考核评分办法（试行）》、《电力安全工作规程》、《煤矿轨道线路质量标准》、《道岔维修质量标准》等书，同时融入了编写人员的一些现场实际经验，历时三个月编写审核完成。本《机电系统工作标准及岗位标准》将各类规程、办法、要求、标准等分项系统地归纳提炼，内容易懂易操作，融科学性、实用型、系统性和现场经验于一体，力求为各层次的管理人员和现场岗位操作人员提供一本最适用的参考资料和培训教材。通过本《机电系统工作标准及岗位标准》的培训学习，将会使检查标准和执行标准形成统一，将矿井的双建双达工作真正落到实处，使矿井机电工作达到规范化和标准化，为实现本质安全型矿井做出贡献。该教材在编写过程中，得到了矿领导的高度重视和大力支持，在此，谨向他们表示感谢！鉴于本书表写时间紧和水平所限，本教材可能存在误之处，恳请各读者在使用时予以指正！2009年5月目录上篇工作标准下篇岗位标准缸沟煤矿机电系统工作标准及岗位标准上篇工作标准一、硐室标准1、地面变电所一、设备摆放及安全相关要求1、高、低压配电柜要摆放整齐，成一直线并进行编号。柜后留有一米检修距离。2、带电裸露部分有保护栅栏。3、高、低压供电设备要求零部件完整齐全，台台完好。4、各柜底座及柜门要求有可靠的接地系统。二、牌板制度及图纸1、地面变电所操作规程（张挂）2、配电工岗位责任制（张挂）3、配电工交接班制度（张挂）4、地面变电所巡回检查制度（张挂）5、要害场所管理制度（张挂）6、领导干部上岗查岗制度（张挂）7、设备维修制度（张挂）8、高、低压供电系统图（张挂）三、记录1、地面变电所运行记录2、地面变电所巡回检查记录3、配电工交接班记录4、要害场所来客登记5、要害场所干部上岗记录6、配电设备检修记录7、停送电记录8、事故记录四、硐室照明1、变电所照明灯具吊挂整齐。2、室内照明充足，光线适度，每隔3-5m安设一盏照明灯，且每个操作间最少安设一台应急照明灯。五、缆线整挂1、所有电缆线都应在电缆沟内敷设，沟侧固定电缆钩对电缆线进行吊挂敷设，钩距为500，高压电缆间距为100,其他电缆间距为50，且高压线在下，低压线在上。2、电缆沟必须盖板齐全、完整，盖板要平整稳固，易拆卸和安装。六、接地系统1、接地极用直径不小于22、长度为1m的2根镀锌钢管制成，每根管上应钻10个直径不小于5的透孔，2根钢管相距不得小于5m，垂直埋入深度不得小于0.75m，之间由40×4镀锌扁铁联接。2、连接接地极的接地母线，采用厚度不小于4、截面不小于1002的镀锌扁钢；电气设备的外壳与接地母线或局部接地极的连接，电缆连接装置两头的铠装、铅皮的连接，均采用截面不小于252的铜线，铜线两头用相匹配的铜线鼻子封头。3、接地联接螺栓、平垫、弹垫均用镀锌件。4、接地系统的对地电阻符合规定（电阻值小于4欧姆）。七、警示标志1、变电所门外要挂“配电重地、闲人免进”标志牌，非工作人员未经许可不得随便进入。2、带电裸露部分的保护栅栏要悬挂“高压危险，请勿靠近”警告牌。3、供电设备悬挂有完好牌和责任牌。八、安全设施及仪器仪表1、电流表、电压表、电度表等仪表齐全，指示正确。2、防护用具齐全（绝缘台、绝缘靴、绝缘手套、高压验电笔、停送电对号牌...
