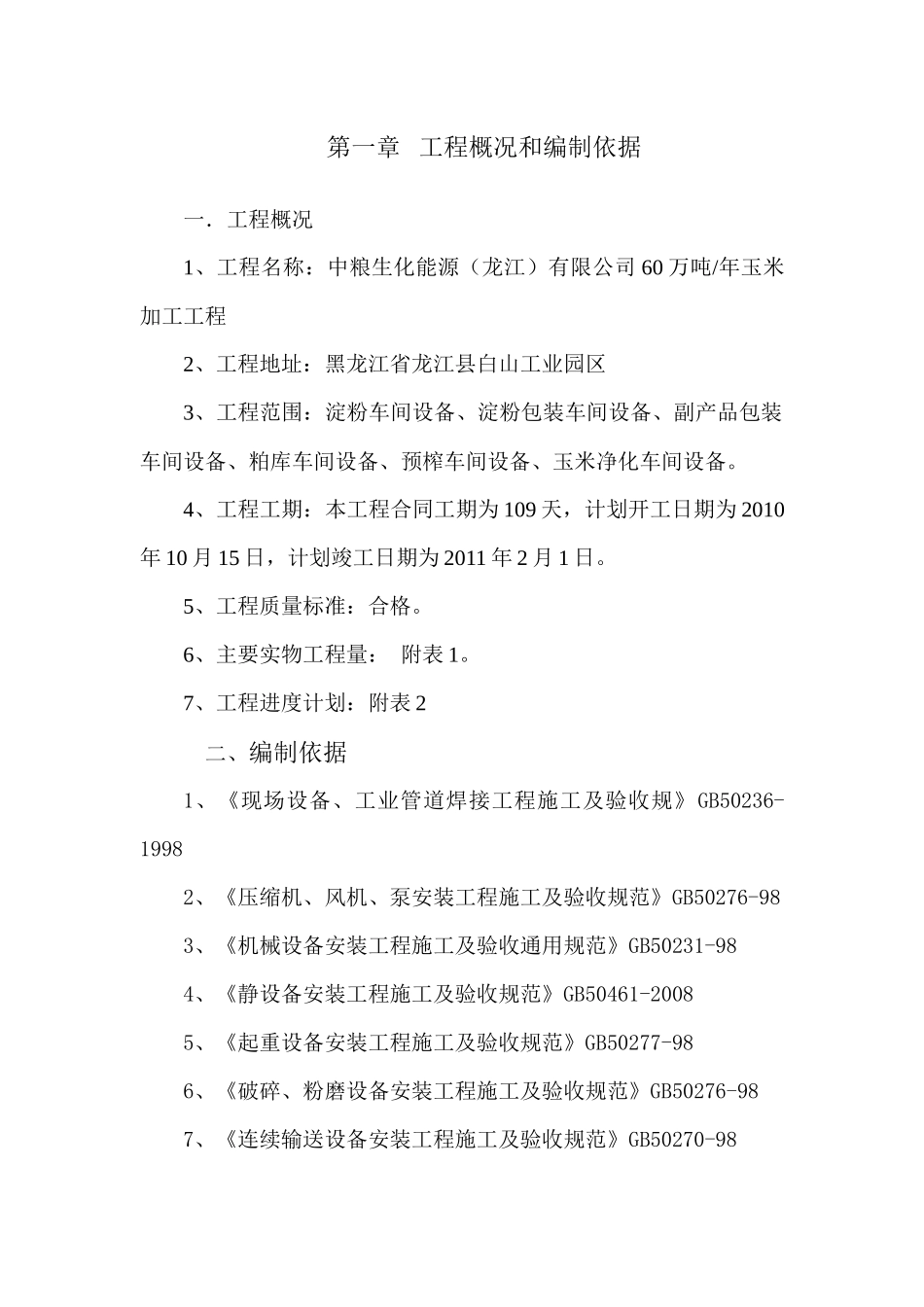

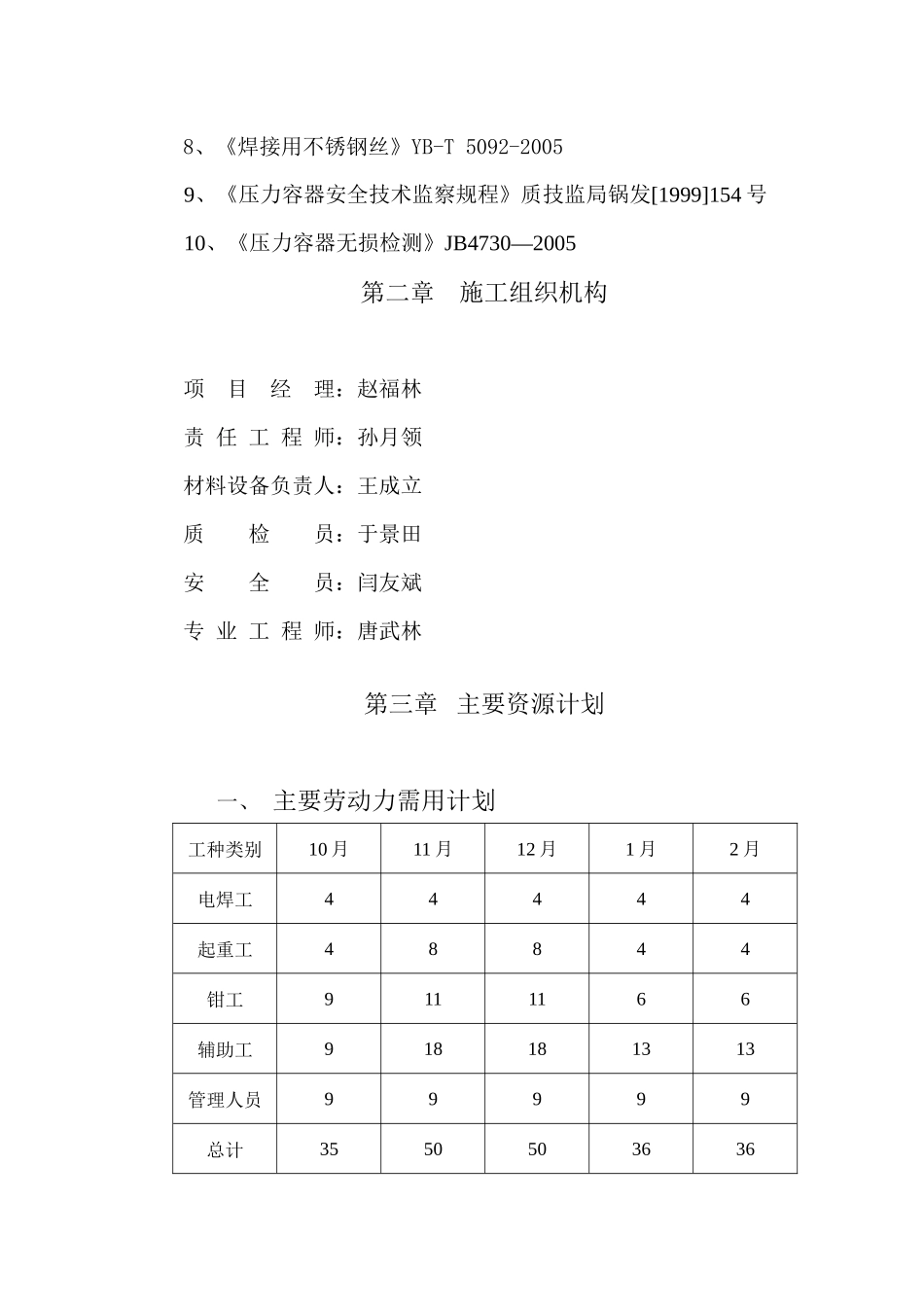

第一章工程概况和编制依据一．工程概况1、工程名称：中粮生化能源（龙江）有限公司60万吨/年玉米加工工程2、工程地址：黑龙江省龙江县白山工业园区3、工程范围：淀粉车间设备、淀粉包装车间设备、副产品包装车间设备、粕库车间设备、预榨车间设备、玉米净化车间设备。4、工程工期：本工程合同工期为109天，计划开工日期为2010年10月15日，计划竣工日期为2011年2月1日。5、工程质量标准：合格。6、主要实物工程量：附表1。7、工程进度计划：附表2二、编制依据1、《现场设备、工业管道焊接工程施工及验收规》GB50236-19982、《压缩机、风机、泵安装工程施工及验收规范》GB50276-983、《机械设备安装工程施工及验收通用规范》GB50231-984、《静设备安装工程施工及验收规范》GB50461-20085、《起重设备安装工程施工及验收规范》GB50277-986、《破碎、粉磨设备安装工程施工及验收规范》GB50276-987、《连续输送设备安装工程施工及验收规范》GB50270-988、《焊接用不锈钢丝》YB-T5092-20059、《压力容器安全技术监察规程》质技监局锅发[1999]154号10、《压力容器无损检测》JB4730—2005第二章施工组织机构项目经理：赵福林责任工程师：孙月领材料设备负责人：王成立质检员：于景田安全员：闫友斌专业工程师：唐武林第三章主要资源计划一、主要劳动力需用计划工种类别10月11月12月1月2月电焊工44444起重工48844钳工9111166辅助工918181313管理人员99999总计3550503636二、主要施工机具需用计划序号设备名称规格数量备注1汽车吊240t1台外雇2汽车吊30t1台3汽车吊25t1台4逆变直流焊机ZX7—4005台5直流焊机12kw5台6半自动火焰切割机6套7水准仪C402台8经纬仪020B2台9烘干箱60Kg200—400℃1台10千斤顶10t10台11千斤顶5t10台12导链10t10个13导链5t10个14导链3t10个第四章塔器安装一．塔器安装1．蒸发器蒸发器共4台（第一效、第二效、第三效蒸发器与MVR蒸发器），蒸发器现场分两部分到场，裙座与蒸发器本体，用240t汽车吊装就位。拼组装时，筒体段高空组对焊缝采用手工电弧焊。筒体拼组装前必须在平台上对每一片壁板的几何尺寸、圆弧度进行检查，不符合要求时应进行矫正。拼组时必须严格控制分段处上下口的周长差及椭圆度，对口时严禁强力组对，以减少焊接后的残余应力。2．分段到货立式设备分段到货的设备共4台，由机械厂制造并运到现场。各设备分段及现场拼装组成段情况如下：序号设备位号设备名称设备规格（mm）到货分段数量现场拼组成段数量1E-1一效蒸发器Φ2666/3666×20222mm212E-2二效蒸发器Φ2062/3366×20239mm213E-3三效蒸发器Φ2062/3366×20239mm214MVRMVR蒸发器Φ2716/4520×20642mm21第五章压力容器安装一．压力容器安装前准备工作1．到当地技术质量监督局办理压力容器安装告知手续；2．基础验收；3．基础的尺寸检查；4．基础混凝土强度符合设计要求，表面无疏松，孔洞，露筋等缺陷；5、设备（压力容器验收或交接）开箱检查；6、技术、质量、安全交底。二．压力容器安装1．垫铁的安装，垫铁规格，位置大部符合规范要求，不松动接触较好，找正后定位焊固定。垫铁每组不超过四块，设备整齐，外露均匀，（10—30mm）搭接长度应不小于全长的3/4。2．设备安装的允许偏差项次项目允许偏差（mm）检验方法1标高小型贮罐（平底）±10钢卷尺测量2中心线位置卧式设备±10钢卷尺测量3卧式设备水平度轴向≤l/1000水平仪测量径向≤20/1000第六章一般设备施工方法一．设备开箱和清点、基础验收及处理㈠设备开箱和清点1．设备安装前要对设备进行开箱及清点检验，清点时要会同顾客方共同进行，主要注意：设备表面及包装情况，设备装箱单、出厂检验单及技术文件，根据装箱单及技术文件对设备全部零件、附件清点，各零、部件有无缺陷、损坏、变形或锈蚀等现象，设备各部分尺寸是否与图样要求相符合，主要是地脚螺栓尺寸与间距。经检验及检验有问题的均要做好标识并记录。2．设备交付施工单位对交接双方按装箱单或设备到货验收单共同检查清点，并做好记录，并办理交接手续。3．施工单位在接收过程中，应仔细对设备外观进行检查或开箱检查，设备不得有伤痕、锈蚀和变形，设备的主要几何尺寸机械加工质量和...
