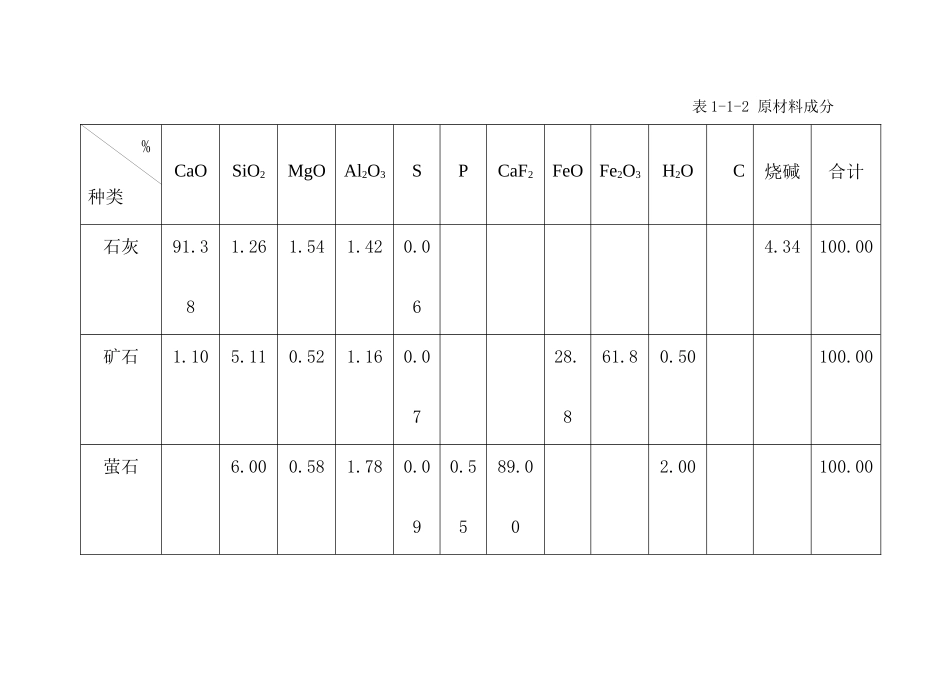

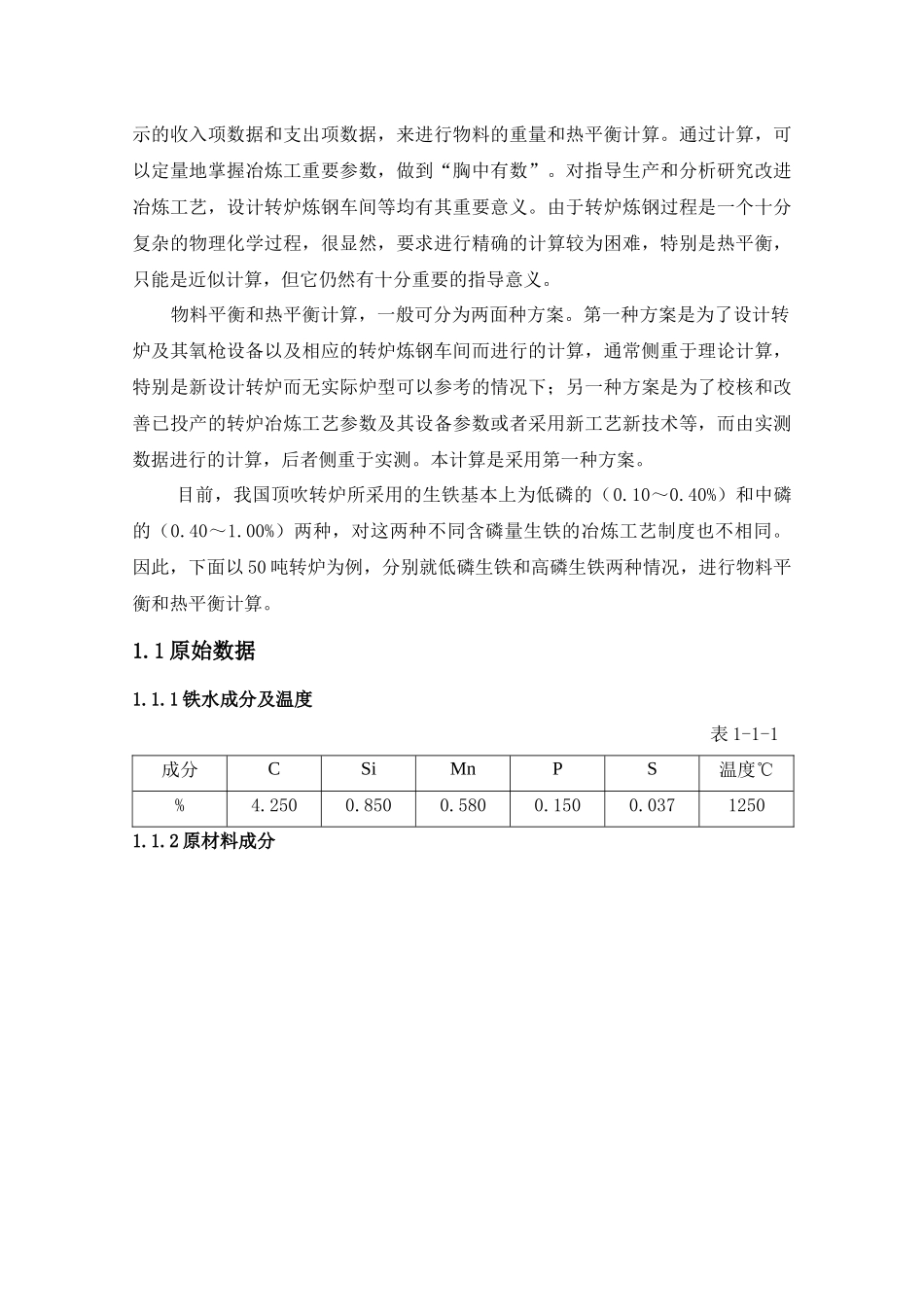

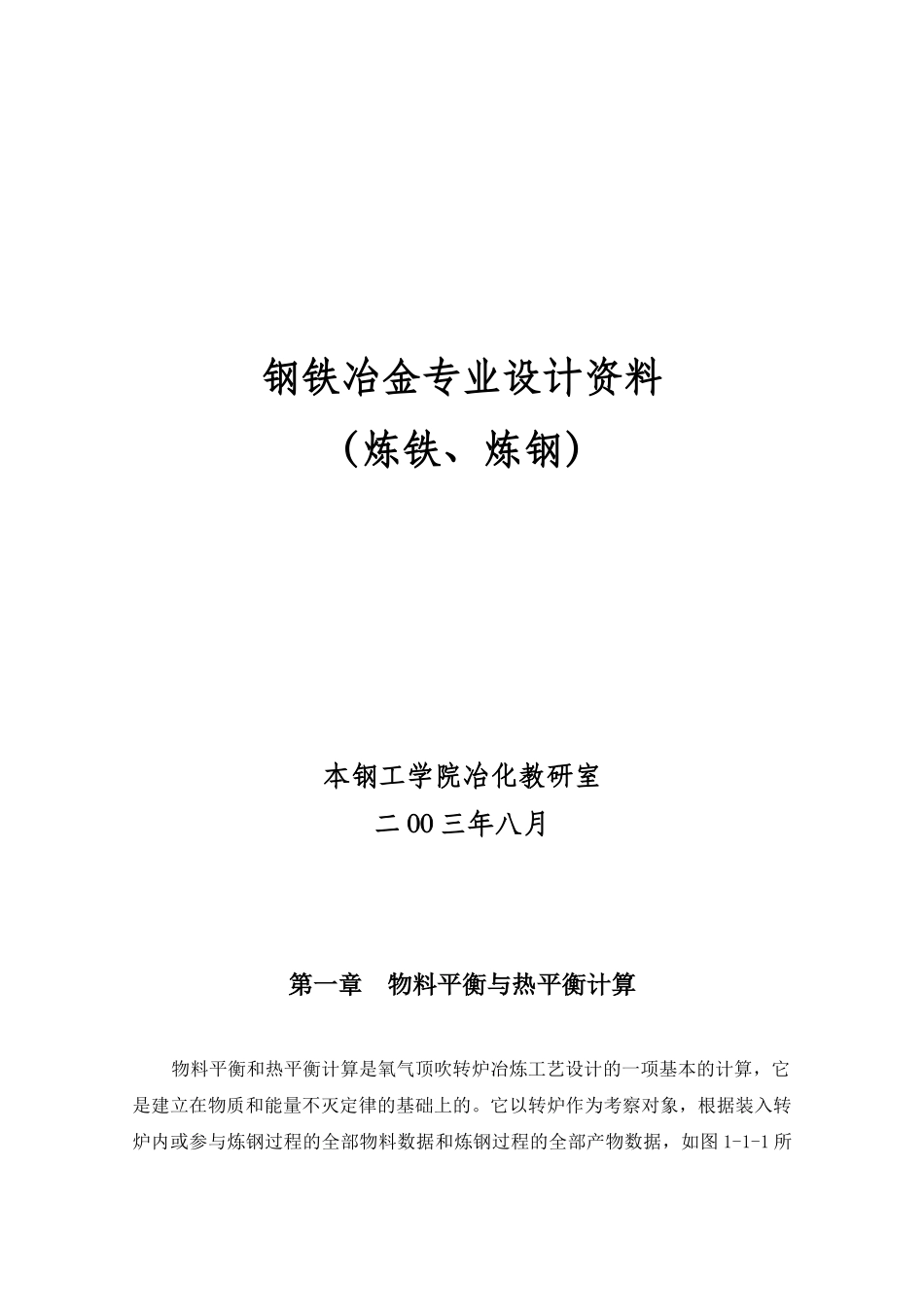

钢铁冶金专业设计资料（炼铁、炼钢）本钢工学院冶化教研室二00三年八月第一章物料平衡与热平衡计算物料平衡和热平衡计算是氧气顶吹转炉冶炼工艺设计的一项基本的计算，它是建立在物质和能量不灭定律的基础上的。它以转炉作为考察对象，根据装入转炉内或参与炼钢过程的全部物料数据和炼钢过程的全部产物数据，如图1-1-1所示的收入项数据和支出项数据，来进行物料的重量和热平衡计算。通过计算，可以定量地掌握冶炼工重要参数，做到“胸中有数”。对指导生产和分析研究改进冶炼工艺，设计转炉炼钢车间等均有其重要意义。由于转炉炼钢过程是一个十分复杂的物理化学过程，很显然，要求进行精确的计算较为困难，特别是热平衡，只能是近似计算，但它仍然有十分重要的指导意义。物料平衡和热平衡计算，一般可分为两面种方案。第一种方案是为了设计转炉及其氧枪设备以及相应的转炉炼钢车间而进行的计算，通常侧重于理论计算，特别是新设计转炉而无实际炉型可以参考的情况下；另一种方案是为了校核和改善已投产的转炉冶炼工艺参数及其设备参数或者采用新工艺新技术等，而由实测数据进行的计算，后者侧重于实测。本计算是采用第一种方案。目前，我国顶吹转炉所采用的生铁基本上为低磷的（0.10～0.40%）和中磷的（0.40～1.00%）两种，对这两种不同含磷量生铁的冶炼工艺制度也不相同。因此，下面以50吨转炉为例，分别就低磷生铁和高磷生铁两种情况，进行物料平衡和热平衡计算。1.1原始数据1.1.1铁水成分及温度表1-1-1成分CSiMnPS温度℃%4.2500.8500.5800.1500.03712501.1.2原材料成分表1-1-2原材料成分%种类CaOSiO2MgOAl2O3SPCaF2FeOFe2O3H2OC烧碱合计石灰91.381.261.541.420.064.34100.00矿石1.105.110.521.160.0728.861.80.50100.00萤石6.000.581.780.090.5589.002.00100.00轻烧白云石30.840.4620.160.740.040.1147.8100.00镁质炉衬54.501.0539.451.005.0100.00表2-1-1铁水成分与温度成分CSiMnPS温度℃%4.3000.6500.5600.1500.0381300转炉冶炼钢种常为普通碳素钢和低合金钢，在此以要求冶炼BD3钢考虑，其成分见表2-1-3成分（中限）CSiMnPS%0.16～0.240.16～0.280.35～0.650.0450.0451.1.4平均比热表1-1-4项目固态平均比热千卡/公斤·度熔化潜热千卡/公斤液态或气态平均比热千卡/公斤·度生铁钢炉渣烟尘矿石炉气COCO2SO2O2N2H2O0.1780.1670.238526550500.200.200.2980.3490.5580.5550.3650.3460.4891.1.5冷却剂用废钢作冷却剂，其成份与冶炼钢种成份的中限相同。(见表1-1-3)1.1.6反应热效应虽然炉内化学反应，实际上是在炉料温度和炉内上部气相温度之间的任一温度发生的，但反应热效应通常仍采用25℃作为参考温度，值得指出的是，反应热还与组分在铁水中存在形态有关，至今对参与化学反应有关的实际组成物还有不同的看法。但是，比较常用的反应热数据见表1-1-5。表1-1-5反应放出热（千卡）每公斤分子每公斤元素或化合物千卡元素或化合物C(Fe3C)+12O2=COC(Fe3C)+O2=CO2Si(Fe3Si)+O2=SiO22P(Fe3P)+52O2=P2O5Mn+12O2=MnO0.95Fe+﹡12O2=Fe0.95OFe+12O2=FeO2Fe+32O2=Fe2O33Fe+2O2=Fe3O42CaO+SiO2=2CaO·SiO231397.099063.5190015.2280133.592007.463727.364430.0196910.0267243.429780.2165013.24500.45889.42616.98250.76767.24522.61677.91200.11150.51758.11594.6495.01162.180.6107.2CCSiPMnFeFeFeFeSiO2P2O5FeOMnO4CaO+P2O5=4CaO·P2O5FeO+SiO2=FeO·SiO2MnO+SiO2=MnO·SiO2﹡通常近似认为是Fe+12O2=FeO1.1.7其它数据的选取（根据国内同类转炉的实测数据选取）1．渣中铁珠量为渣量的5%～8%，本设计取8%。2．金属中碳的氧化假定为：80%～90%的碳氧化成CO，20%～10%的碳氧化成CO2。3．喷溅铁损为铁水量的0.7%～1.0%，本设计取1.0%。4．取炉气平均温度1450℃，炉气中自由氧含量为0.5%，烟尘量铁珠量的1.6%，其中FeO=77%，Fe2O3=20%。5．氧气成分为98.5%O2，1.5%N2。6．炉衬侵蚀量为铁水量的0.5%。1.2物料平衡计算根据铁水成份，渣料质量以及冶炼钢种，采用单渣不留渣操作，通常首先以100公斤铁水为计算基础，然后再折算成100公斤金属料。1.2.1炉渣量及其成份的计算炉渣来自金属中元素的氧化产物，...
