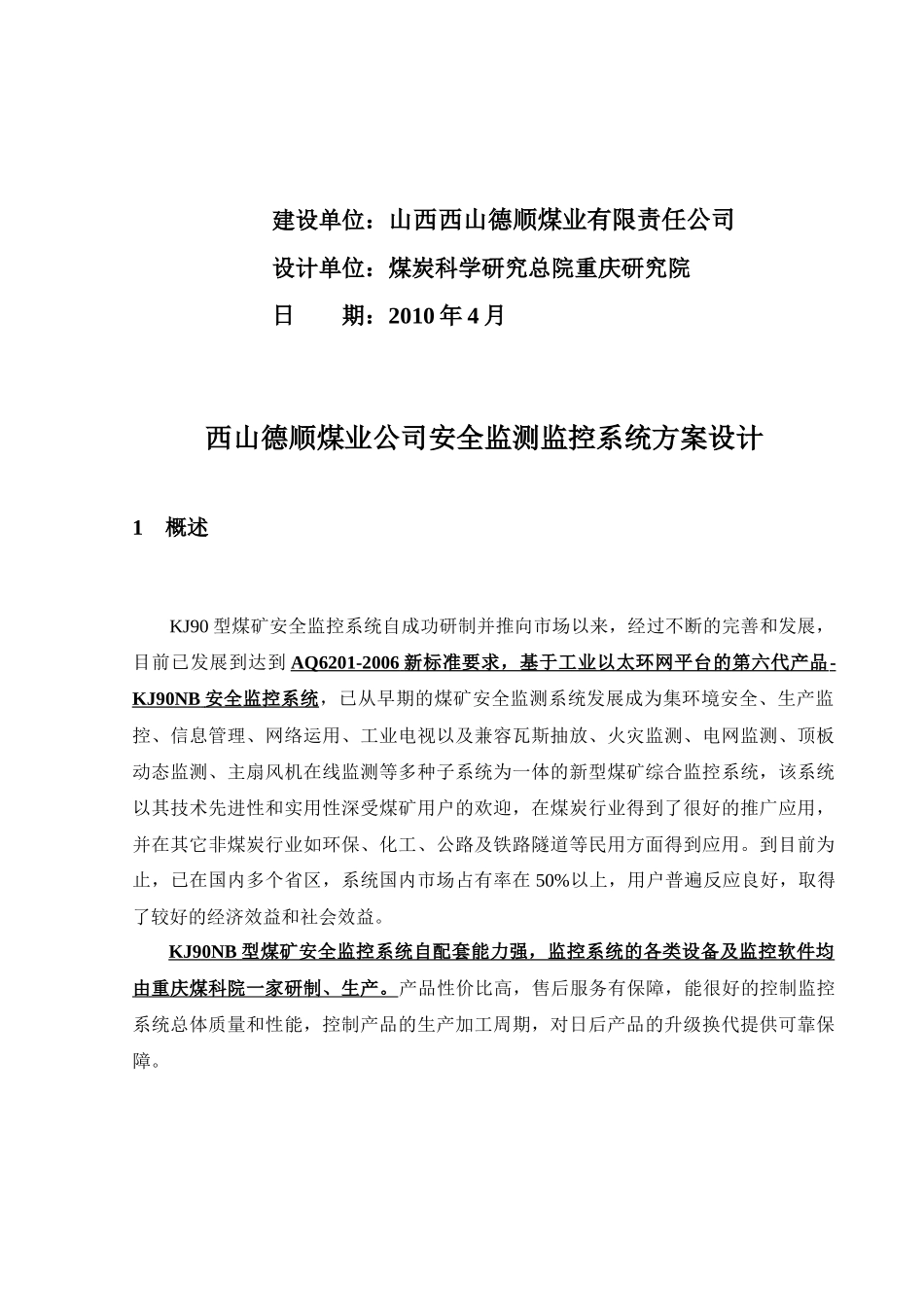

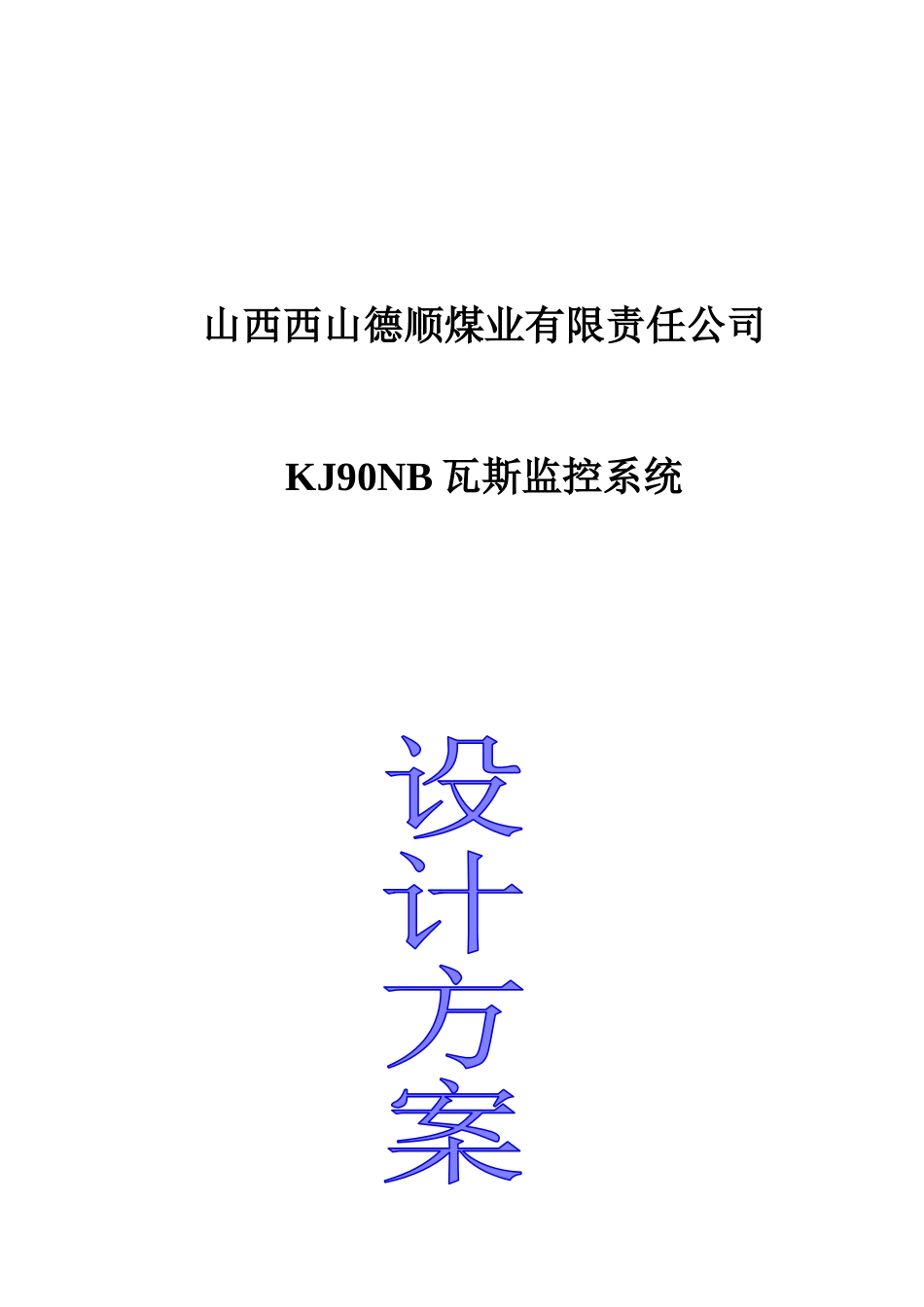

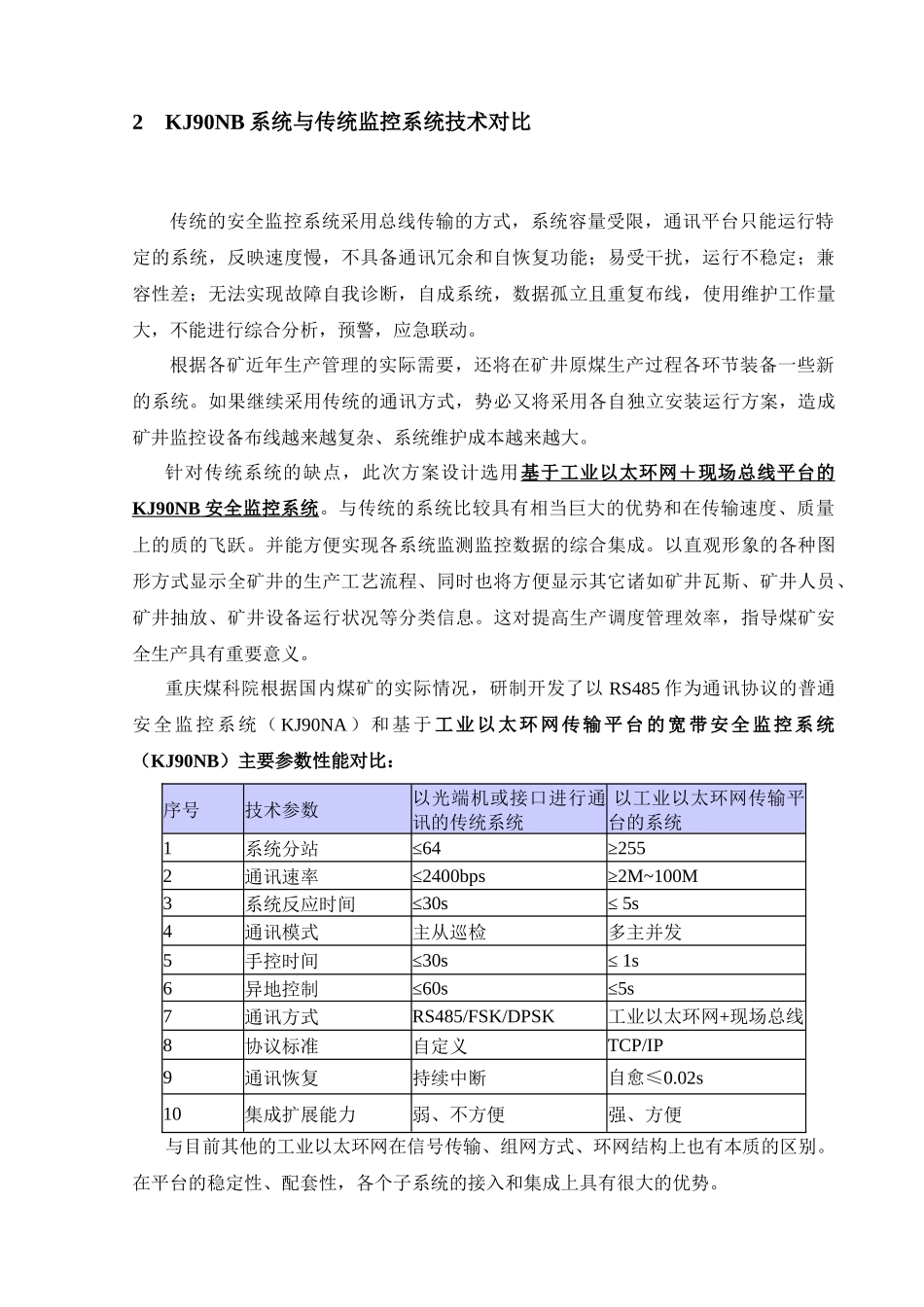

山西西山德顺煤业有限责任公司KJ90NB瓦斯监控系统建设单位：山西西山德顺煤业有限责任公司设计单位：煤炭科学研究总院重庆研究院日期：2010年4月西山德顺煤业公司安全监测监控系统方案设计1概述KJ90型煤矿安全监控系统自成功研制并推向市场以来，经过不断的完善和发展，目前已发展到达到AQ6201-2006新标准要求，基于工业以太环网平台的第六代产品-KJ90NB安全监控系统，已从早期的煤矿安全监测系统发展成为集环境安全、生产监控、信息管理、网络运用、工业电视以及兼容瓦斯抽放、火灾监测、电网监测、顶板动态监测、主扇风机在线监测等多种子系统为一体的新型煤矿综合监控系统，该系统以其技术先进性和实用性深受煤矿用户的欢迎，在煤炭行业得到了很好的推广应用，并在其它非煤炭行业如环保、化工、公路及铁路隧道等民用方面得到应用。到目前为止，已在国内多个省区，系统国内市场占有率在50%以上，用户普遍反应良好，取得了较好的经济效益和社会效益。KJ90NB型煤矿安全监控系统自配套能力强，监控系统的各类设备及监控软件均由重庆煤科院一家研制、生产。产品性价比高，售后服务有保障，能很好的控制监控系统总体质量和性能，控制产品的生产加工周期，对日后产品的升级换代提供可靠保障。2KJ90NB系统与传统监控系统技术对比传统的安全监控系统采用总线传输的方式，系统容量受限，通讯平台只能运行特定的系统，反映速度慢，不具备通讯冗余和自恢复功能；易受干扰，运行不稳定；兼容性差；无法实现故障自我诊断，自成系统，数据孤立且重复布线，使用维护工作量大，不能进行综合分析，预警，应急联动。根据各矿近年生产管理的实际需要，还将在矿井原煤生产过程各环节装备一些新的系统。如果继续采用传统的通讯方式，势必又将采用各自独立安装运行方案，造成矿井监控设备布线越来越复杂、系统维护成本越来越大。针对传统系统的缺点，此次方案设计选用基于工业以太环网＋现场总线平台的KJ90NB安全监控系统。与传统的系统比较具有相当巨大的优势和在传输速度、质量上的质的飞跃。并能方便实现各系统监测监控数据的综合集成。以直观形象的各种图形方式显示全矿井的生产工艺流程、同时也将方便显示其它诸如矿井瓦斯、矿井人员、矿井抽放、矿井设备运行状况等分类信息。这对提高生产调度管理效率，指导煤矿安全生产具有重要意义。重庆煤科院根据国内煤矿的实际情况，研制开发了以RS485作为通讯协议的普通安全监控系统（KJ90NA）和基于工业以太环网传输平台的宽带安全监控系统（KJ90NB）主要参数性能对比：序号技术参数以光端机或接口进行通讯的传统系统以工业以太环网传输平台的系统1系统分站≤64≥2552通讯速率≤2400bps≥2M~100M3系统反应时间≤30s≤5s4通讯模式主从巡检多主并发5手控时间≤30s≤1s6异地控制≤60s≤5s7通讯方式RS485/FSK/DPSK工业以太环网+现场总线8协议标准自定义TCP/IP9通讯恢复持续中断自愈≤0.02s10集成扩展能力弱、不方便强、方便与目前其他的工业以太环网在信号传输、组网方式、环网结构上也有本质的区别。在平台的稳定性、配套性，各个子系统的接入和集成上具有很大的优势。在子系统接入上协议标准采用现在用途最位广泛TCP/IP的通讯协议，子系统接入工业以太环网平台后，不再需要数据接口和其他平台上所需要的数据转换器（调制解调）。在信号传输方式上真正最大限度上发挥了工业以太环网平台的优势，就近接入环网交换机，不再受数据接口和其他平台上所需要的数据转换器（调制解调）的限制。3KJ90NB安全监控系统设计原则及依据本方案是煤炭科学研究总院重庆研究院根据西山德顺煤业公司的需求设计的KJ90NB安全监控系统，在设计过程中始终遵循系统应具备高可靠性、先进性、实用性、可扩展性及开放性原则，以满足高产、高效的现代化矿井对监测、监控等管理信息有效获得的需要。设计依据为《煤矿安全规程》《煤矿安全生产监控系统通用技术条件》《矿用信息传输接口》《矿用分站》《矿用信号转换器》《煤矿安全生产监控系统软件通用技术要求》《煤矿用信号传输装置》《煤矿安全监控系统通用技术要求(AQ6201-2006)》《煤矿安全监控系统及检测仪器使用管...
