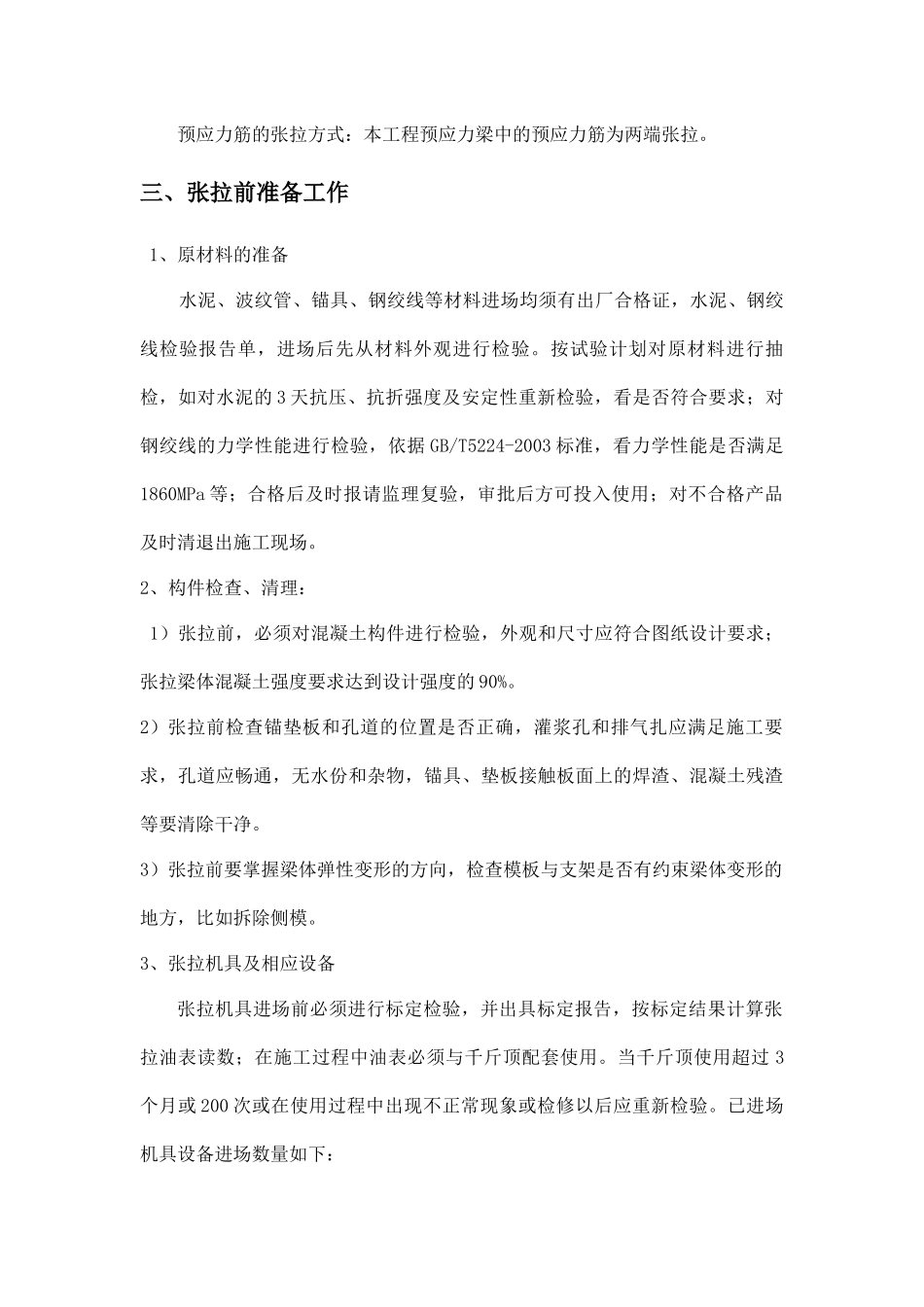

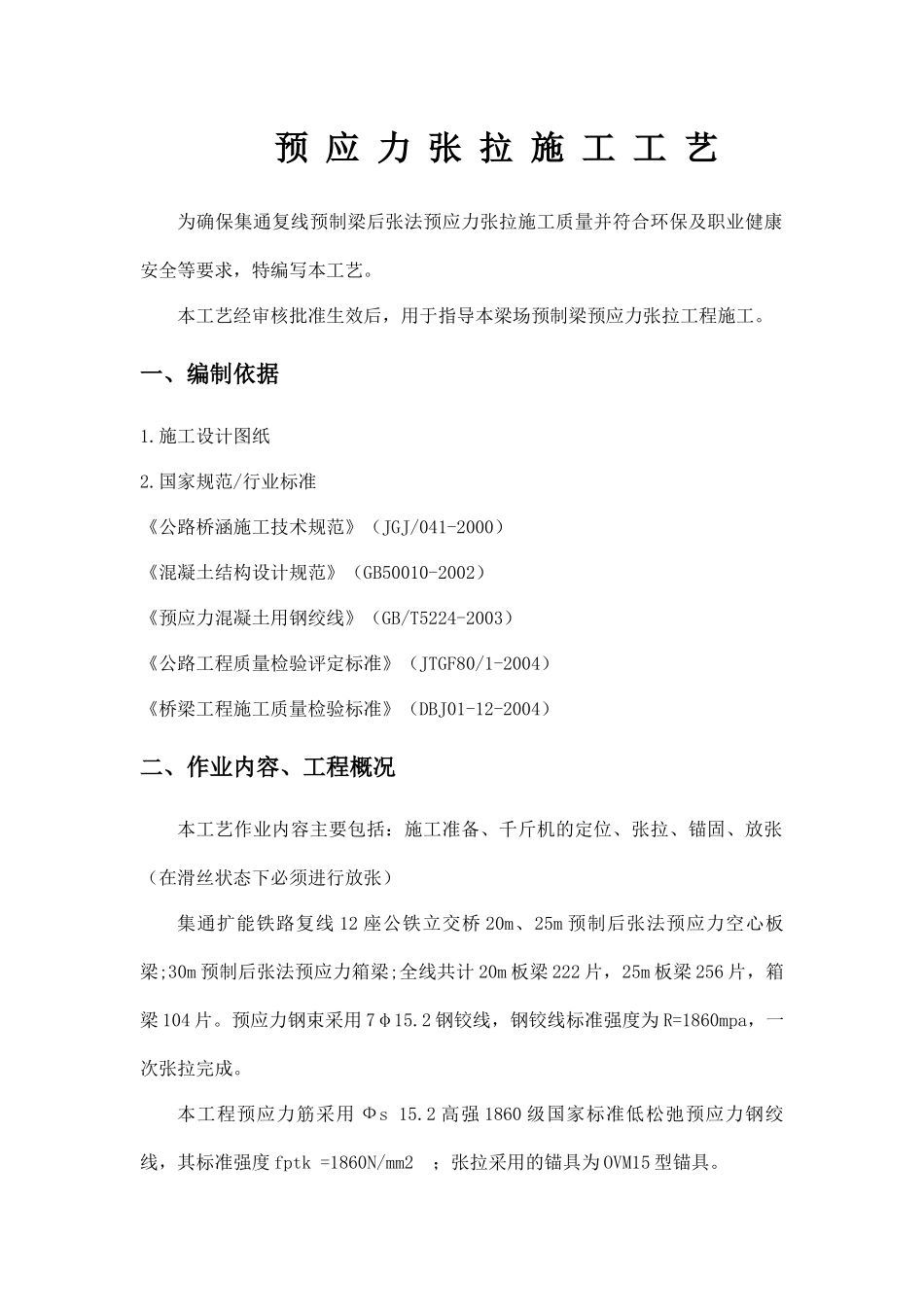

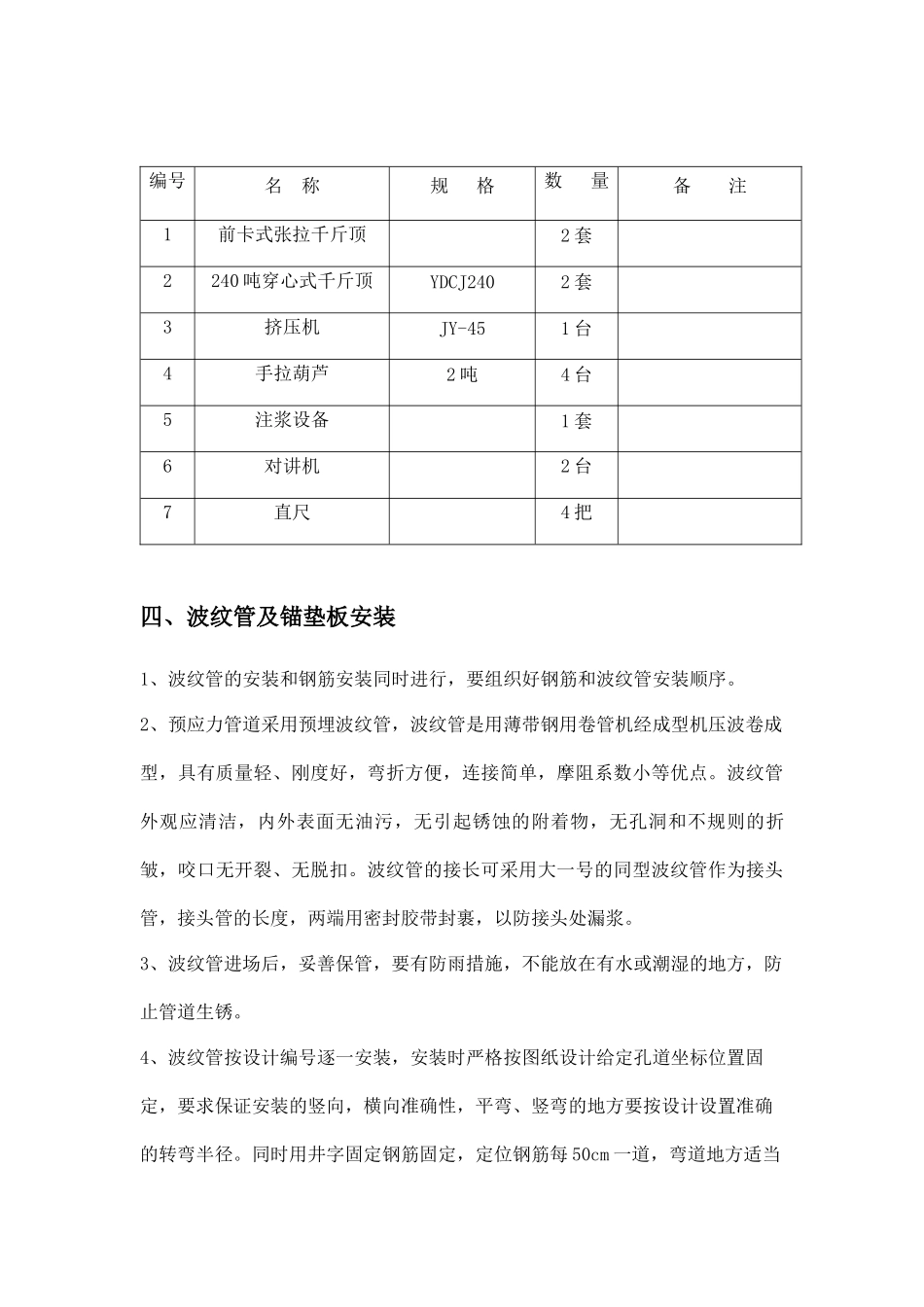

预应力张拉施工工艺为确保集通复线预制梁后张法预应力张拉施工质量并符合环保及职业健康安全等要求，特编写本工艺。本工艺经审核批准生效后，用于指导本梁场预制梁预应力张拉工程施工。一、编制依据1.施工设计图纸2.国家规范/行业标准《公路桥涵施工技术规范》（JGJ/041-2000）《混凝土结构设计规范》（GB50010-2002）《预应力混凝土用钢绞线》（GB/T5224-2003）《公路工程质量检验评定标准》（JTGF80/1-2004）《桥梁工程施工质量检验标准》（DBJ01-12-2004）二、作业内容、工程概况本工艺作业内容主要包括：施工准备、千斤机的定位、张拉、锚固、放张（在滑丝状态下必须进行放张）集通扩能铁路复线12座公铁立交桥20m、25m预制后张法预应力空心板梁;30m预制后张法预应力箱梁;全线共计20m板梁222片，25m板梁256片，箱梁104片。预应力钢束采用7φ15.2钢铰线，钢铰线标准强度为R=1860mpa，一次张拉完成。本工程预应力筋采用Фs15.2高强1860级国家标准低松弛预应力钢绞线，其标准强度fptk=1860N/mm2；张拉采用的锚具为OVM15型锚具。预应力筋的张拉方式：本工程预应力梁中的预应力筋为两端张拉。三、张拉前准备工作1、原材料的准备水泥、波纹管、锚具、钢绞线等材料进场均须有出厂合格证，水泥、钢绞线检验报告单，进场后先从材料外观进行检验。按试验计划对原材料进行抽检，如对水泥的3天抗压、抗折强度及安定性重新检验，看是否符合要求；对钢绞线的力学性能进行检验，依据GB/T5224-2003标准，看力学性能是否满足1860MPa等；合格后及时报请监理复验，审批后方可投入使用；对不合格产品及时清退出施工现场。2、构件检查、清理：1）张拉前，必须对混凝土构件进行检验，外观和尺寸应符合图纸设计要求；张拉梁体混凝土强度要求达到设计强度的90%。2）张拉前检查锚垫板和孔道的位置是否正确，灌浆孔和排气扎应满足施工要求，孔道应畅通，无水份和杂物，锚具、垫板接触板面上的焊渣、混凝土残渣等要清除干净。3）张拉前要掌握梁体弹性变形的方向，检查模板与支架是否有约束梁体变形的地方，比如拆除侧模。3、张拉机具及相应设备张拉机具进场前必须进行标定检验，并出具标定报告，按标定结果计算张拉油表读数；在施工过程中油表必须与千斤顶配套使用。当千斤顶使用超过3个月或200次或在使用过程中出现不正常现象或检修以后应重新检验。已进场机具设备进场数量如下：编号名称规格数量备注1前卡式张拉千斤顶2套2240吨穿心式千斤顶YDCJ2402套3挤压机JY-451台4手拉葫芦2吨4台5注浆设备1套6对讲机2台7直尺4把四、波纹管及锚垫板安装1、波纹管的安装和钢筋安装同时进行，要组织好钢筋和波纹管安装顺序。2、预应力管道采用预埋波纹管，波纹管是用薄带钢用卷管机经成型机压波卷成型，具有质量轻、刚度好，弯折方便，连接简单，摩阻系数小等优点。波纹管外观应清洁，内外表面无油污，无引起锈蚀的附着物，无孔洞和不规则的折皱，咬口无开裂、无脱扣。波纹管的接长可采用大一号的同型波纹管作为接头管，接头管的长度，两端用密封胶带封裹，以防接头处漏浆。3、波纹管进场后，妥善保管，要有防雨措施，不能放在有水或潮湿的地方，防止管道生锈。4、波纹管按设计编号逐一安装，安装时严格按图纸设计给定孔道坐标位置固定，要求保证安装的竖向，横向准确性，平弯、竖弯的地方要按设计设置准确的转弯半径。同时用井字固定钢筋固定，定位钢筋每50cm一道，弯道地方适当加密。定位钢筋要与梁体钢筋用点焊连接，管道与定位钢筋用扎丝绑扎牢固，防止管道移动。5、波纹管安装时，要确保管内无杂物，管道敞口处，采用塑料胶布封堵。6、施工中要注意保护波纹管，施工人员不得进行踩蹋或用工具敲击，或发现波纹管局部变形，要及时进行更换处理。7、波纹管在安装时，如与普通构造钢筋发生矛盾时，应在现场技术人员同意的前提下将普通钢筋适当移位，以确保波纹管道位置准确。8、安装时波纹管要远离电焊，切忌将波纹管当做接地导线，不可避免需电焊时要用湿布保护好波纹管，若发现有孔洞，及时用塑料胶布缠裹防漏。9、两端安装锚垫板及加强螺旋筋，并按每种锚具的规格将其固定。锚垫板要牢固地安装在端头模板上，定位螺...
