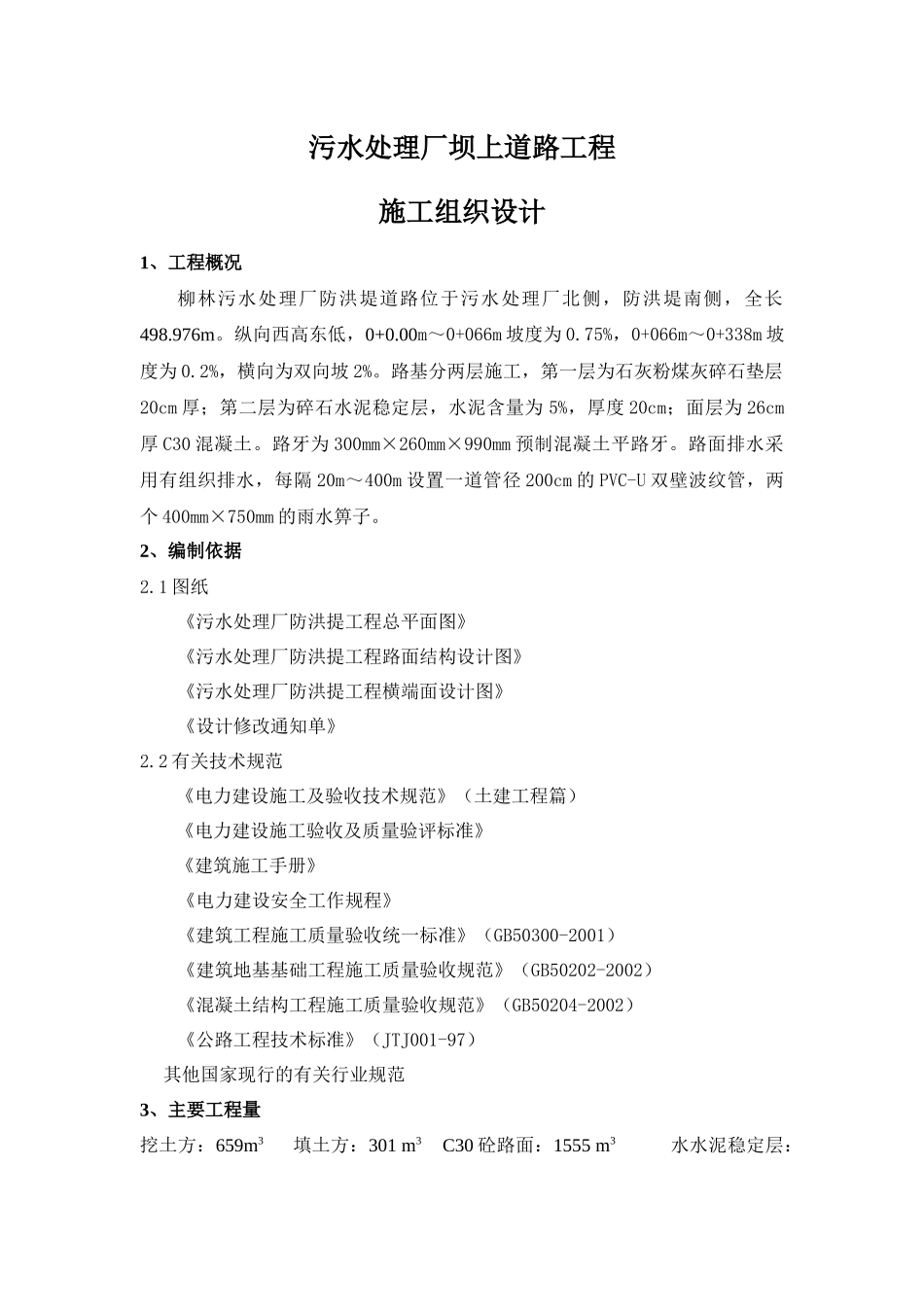

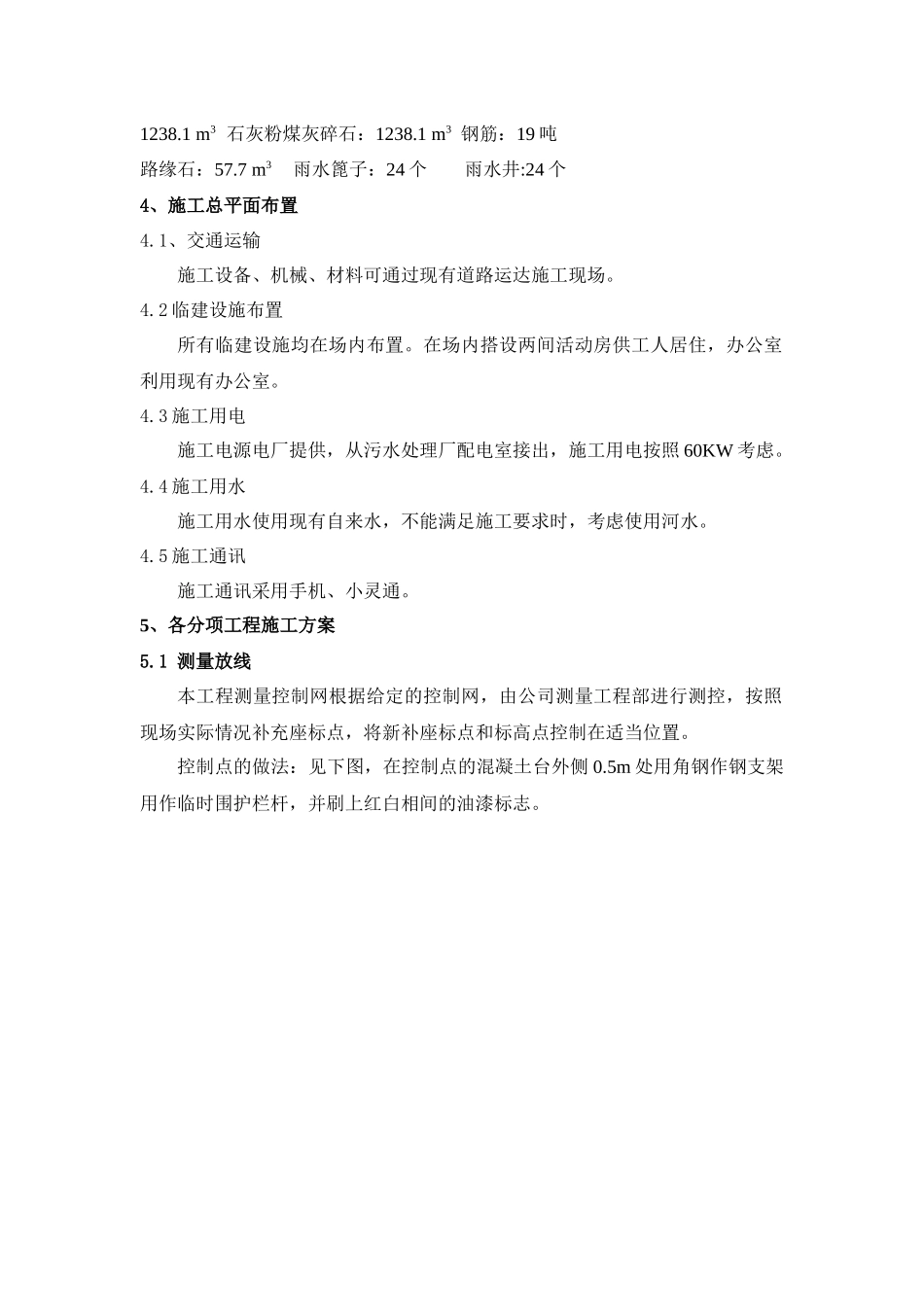

污水处理厂坝上道路工程施工组织设计1、工程概况柳林污水处理厂防洪堤道路位于污水处理厂北侧，防洪堤南侧，全长498.976m。纵向西高东低，0+0.00m～0+066m坡度为0.75%，0+066m～0+338m坡度为0.2%，横向为双向坡2%。路基分两层施工，第一层为石灰粉煤灰碎石垫层20cm厚；第二层为碎石水泥稳定层，水泥含量为5%，厚度20cm；面层为26cm厚C30混凝土。路牙为300mm×260mm×990mm预制混凝土平路牙。路面排水采用有组织排水，每隔20m～400m设置一道管径200cm的PVC-U双壁波纹管，两个400mm×750mm的雨水箅子。2、编制依据2.1图纸《污水处理厂防洪提工程总平面图》《污水处理厂防洪提工程路面结构设计图》《污水处理厂防洪提工程横端面设计图》《设计修改通知单》2.2有关技术规范《电力建设施工及验收技术规范》（土建工程篇）《电力建设施工验收及质量验评标准》《建筑施工手册》《电力建设安全工作规程》《建筑工程施工质量验收统一标准》（GB50300-2001）《建筑地基基础工程施工质量验收规范》（GB50202-2002）《混凝土结构工程施工质量验收规范》（GB50204-2002）《公路工程技术标准》（JTJ001-97）其他国家现行的有关行业规范3、主要工程量挖土方：659m3填土方：301m3C30砼路面：1555m3水水泥稳定层：1238.1m3石灰粉煤灰碎石：1238.1m3钢筋：19吨路缘石：57.7m3雨水篦子：24个雨水井:24个4、施工总平面布置4.1、交通运输施工设备、机械、材料可通过现有道路运达施工现场。4.2临建设施布置所有临建设施均在场内布置。在场内搭设两间活动房供工人居住，办公室利用现有办公室。4.3施工用电施工电源电厂提供，从污水处理厂配电室接出，施工用电按照60KW考虑。4.4施工用水施工用水使用现有自来水，不能满足施工要求时，考虑使用河水。4.5施工通讯施工通讯采用手机、小灵通。5、各分项工程施工方案5.1测量放线本工程测量控制网根据给定的控制网，由公司测量工程部进行测控，按照现场实际情况补充座标点，将新补座标点和标高点控制在适当位置。控制点的做法：见下图，在控制点的混凝土台外侧0.5m处用角钢作钢支架用作临时围护栏杆，并刷上红白相间的油漆标志。控制点的高程，根据甲方提供的高程点，返测到每个控制点上。导线网的测量按一级导线施测，闭合相对最大误差为1/10000。高程测角度误差应符合四等水准网的要求，按双测回方法施测，误差不超过20mmR0.5（R：为公里）。控制网的测绘采用全圆测绘法进行角度测量。用极坐标法测角误差，用激光自动测距仪校核丈量偏差。5.2路槽整平路槽整平采用人工整平，每隔10m定一控制标高点，包括中线点及边线点，然后挂小白线进行控制。人工整平以后，使用压路机进行碾压，碾压检验合格后进行下一道工序的施工。5.3、路基的压实碾压前应对填土层的松铺厚度、平整度和含水量进行检查，各种土质均应在最佳含水量+2%以内压实，当土的实际含水量低于最佳含范围时应均匀加水或将土摊平、晾干，需要加的水宜用水车均匀、适量地浇洒在土中，并用拌和设备拌和均匀，使达到要求后，使用平地机人工配合整平，方可进行压实。运输上路的土在摊平后，其含水量若接近于压实最佳含水量时，应迅速压实。采用振动压路机或振动碾（30T、50T）碾压时，第一遍应不振动静压，然后先慢后快，由弱振至强振，行驶速度，最大不宜超过4km/h；碾压时直线段由两边向中间，小半径曲线段由内侧向外侧，纵向进退式进行；横向接头对振动压路机一般重叠0.4-0.5m，对三轮压路机一般重叠后轮宽1/2，前后相邻两区应纵向重叠1.0-1.5m，达到无漏压，无死角，确保碾压均匀。5.4石灰粉煤灰碎石基层本过程路基设有20cm厚的石灰粉煤灰碎石基层。石灰与粉煤灰的配合比为1：2，石灰粉煤灰混合料与碎石的配合比为1：4，三种料搅拌均匀后方可进行铺筑。在混合基层料时应翻晒或洒水以达到最佳含水率，压实系数不小于0.95，干容重不小于1.95KN/m3，抗压强度不小于2.0MP。本工程计划使用块状生石灰，这样就要求白灰提前进场进行消解，且消解必须充分，消解后不得含有5mm的结块，不得含有生石灰等杂质。粉煤灰使用电厂的干粉煤灰。用于做石灰粉煤灰碎石垫层的石料必须按照设计要求进行调配，原则上按照石粉...
