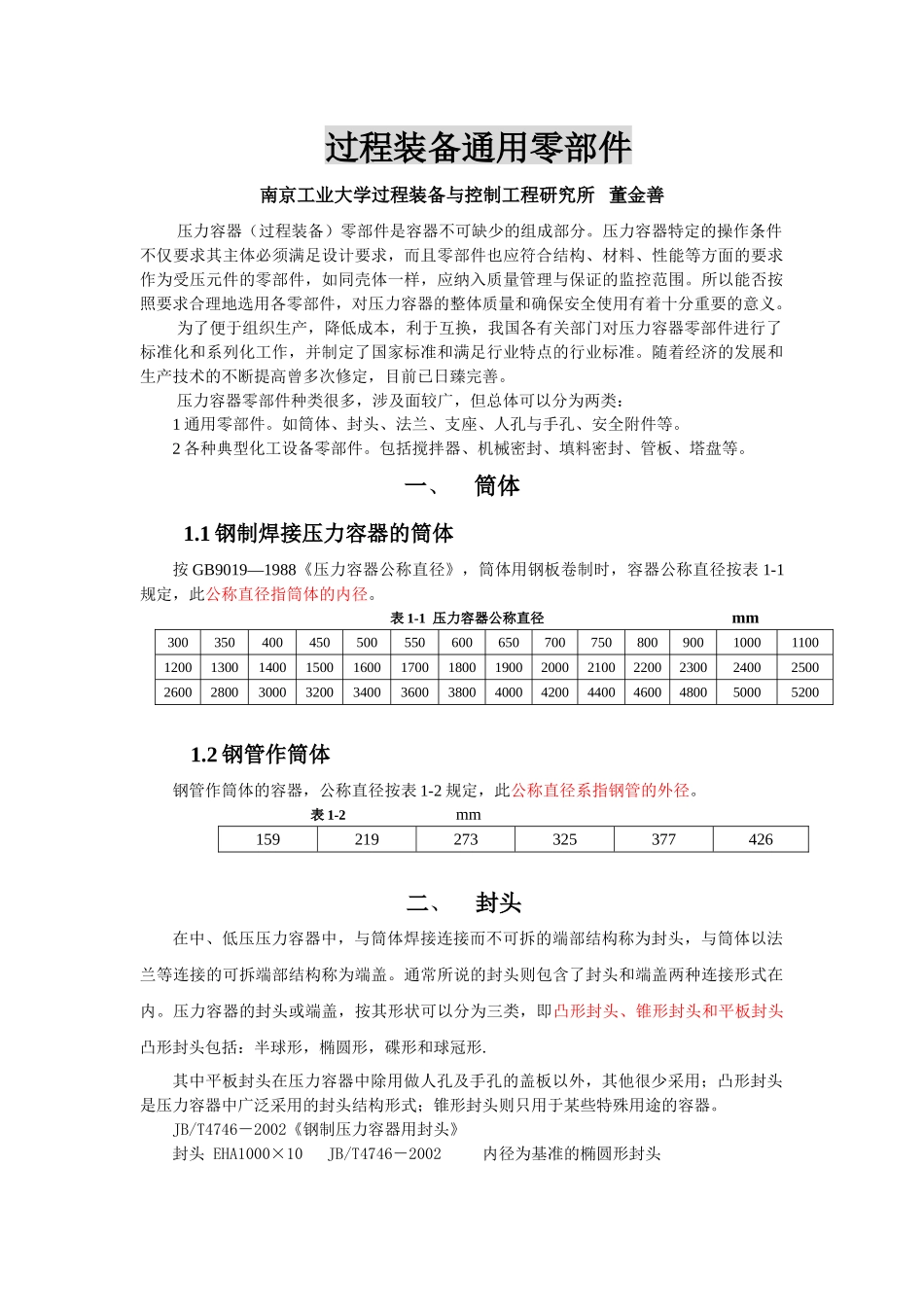

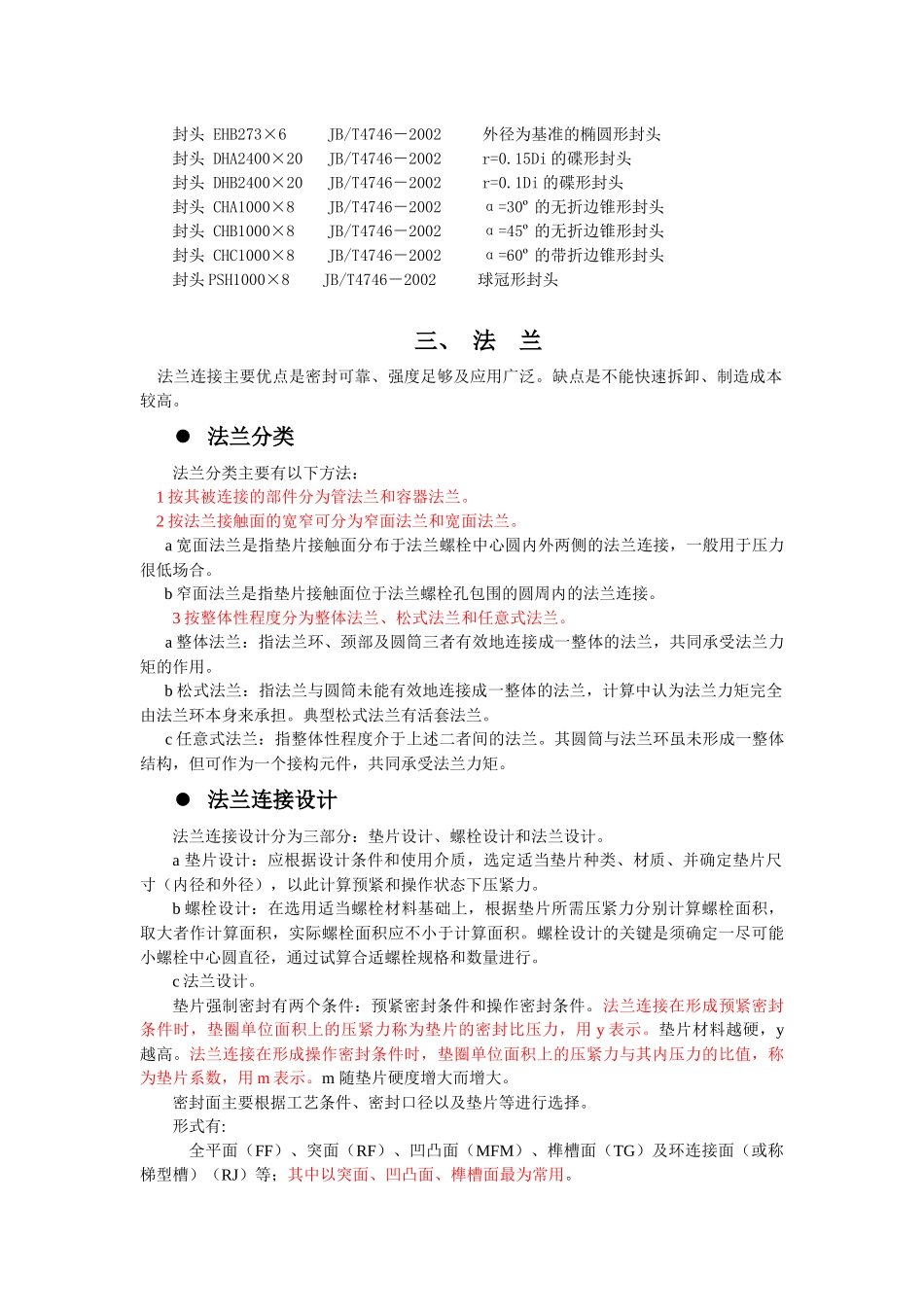

过程装备通用零部件南京工业大学过程装备与控制工程研究所董金善压力容器（过程装备）零部件是容器不可缺少的组成部分。压力容器特定的操作条件不仅要求其主体必须满足设计要求，而且零部件也应符合结构、材料、性能等方面的要求作为受压元件的零部件，如同壳体一样，应纳入质量管理与保证的监控范围。所以能否按照要求合理地选用各零部件，对压力容器的整体质量和确保安全使用有着十分重要的意义。为了便于组织生产，降低成本，利于互换，我国各有关部门对压力容器零部件进行了标准化和系列化工作，并制定了国家标准和满足行业特点的行业标准。随着经济的发展和生产技术的不断提高曾多次修定，目前已日臻完善。压力容器零部件种类很多，涉及面较广，但总体可以分为两类：1通用零部件。如筒体、封头、法兰、支座、人孔与手孔、安全附件等。2各种典型化工设备零部件。包括搅拌器、机械密封、填料密封、管板、塔盘等。一、筒体1.1钢制焊接压力容器的筒体按GB9019—1988《压力容器公称直径》，筒体用钢板卷制时，容器公称直径按表1-1规定，此公称直径指筒体的内径。表1-1压力容器公称直径mm3003504004505005506006507007508009001000110012001300140015001600170018001900200021002200230024002500260028003000320034003600380040004200440046004800500052001.2钢管作筒体钢管作筒体的容器，公称直径按表1-2规定，此公称直径系指钢管的外径。表1-2mm159219273325377426二、封头在中、低压压力容器中，与筒体焊接连接而不可拆的端部结构称为封头，与筒体以法兰等连接的可拆端部结构称为端盖。通常所说的封头则包含了封头和端盖两种连接形式在内。压力容器的封头或端盖，按其形状可以分为三类，即凸形封头、锥形封头和平板封头凸形封头包括：半球形，椭圆形，碟形和球冠形.其中平板封头在压力容器中除用做人孔及手孔的盖板以外，其他很少采用；凸形封头是压力容器中广泛采用的封头结构形式；锥形封头则只用于某些特殊用途的容器。JB/T4746－2002《钢制压力容器用封头》封头EHA1000×10JB/T4746－2002内径为基准的椭圆形封头封头EHB273×6JB/T4746－2002外径为基准的椭圆形封头封头DHA2400×20JB/T4746－2002r=0.15Di的碟形封头封头DHB2400×20JB/T4746－2002r=0.1Di的碟形封头封头CHA1000×8JB/T4746－2002α=30º的无折边锥形封头封头CHB1000×8JB/T4746－2002α=45º的无折边锥形封头封头CHC1000×8JB/T4746－2002α=60º的带折边锥形封头封头PSH1000×8JB/T4746－2002球冠形封头三、法兰法兰连接主要优点是密封可靠、强度足够及应用广泛。缺点是不能快速拆卸、制造成本较高。法兰分类法兰分类主要有以下方法：1按其被连接的部件分为管法兰和容器法兰。2按法兰接触面的宽窄可分为窄面法兰和宽面法兰。a宽面法兰是指垫片接触面分布于法兰螺栓中心圆内外两侧的法兰连接，一般用于压力很低场合。b窄面法兰是指垫片接触面位于法兰螺栓孔包围的圆周内的法兰连接。3按整体性程度分为整体法兰、松式法兰和任意式法兰。a整体法兰：指法兰环、颈部及圆筒三者有效地连接成一整体的法兰，共同承受法兰力矩的作用。b松式法兰：指法兰与圆筒未能有效地连接成一整体的法兰，计算中认为法兰力矩完全由法兰环本身来承担。典型松式法兰有活套法兰。c任意式法兰：指整体性程度介于上述二者间的法兰。其圆筒与法兰环虽未形成一整体结构，但可作为一个接构元件，共同承受法兰力矩。法兰连接设计法兰连接设计分为三部分：垫片设计、螺栓设计和法兰设计。a垫片设计：应根据设计条件和使用介质，选定适当垫片种类、材质、并确定垫片尺寸（内径和外径），以此计算预紧和操作状态下压紧力。b螺栓设计：在选用适当螺栓材料基础上，根据垫片所需压紧力分别计算螺栓面积，取大者作计算面积，实际螺栓面积应不小于计算面积。螺栓设计的关键是须确定一尽可能小螺栓中心圆直径，通过试算合适螺栓规格和数量进行。c法兰设计。垫片强制密封有两个条件：预紧密封条件和操作密封条件。法兰连接在形成预紧密封条件时，垫圈单位面积上的压紧力称为垫片的密封比压力，用y表示。垫片材料越硬，y越高。法兰连接在形成操作密...
