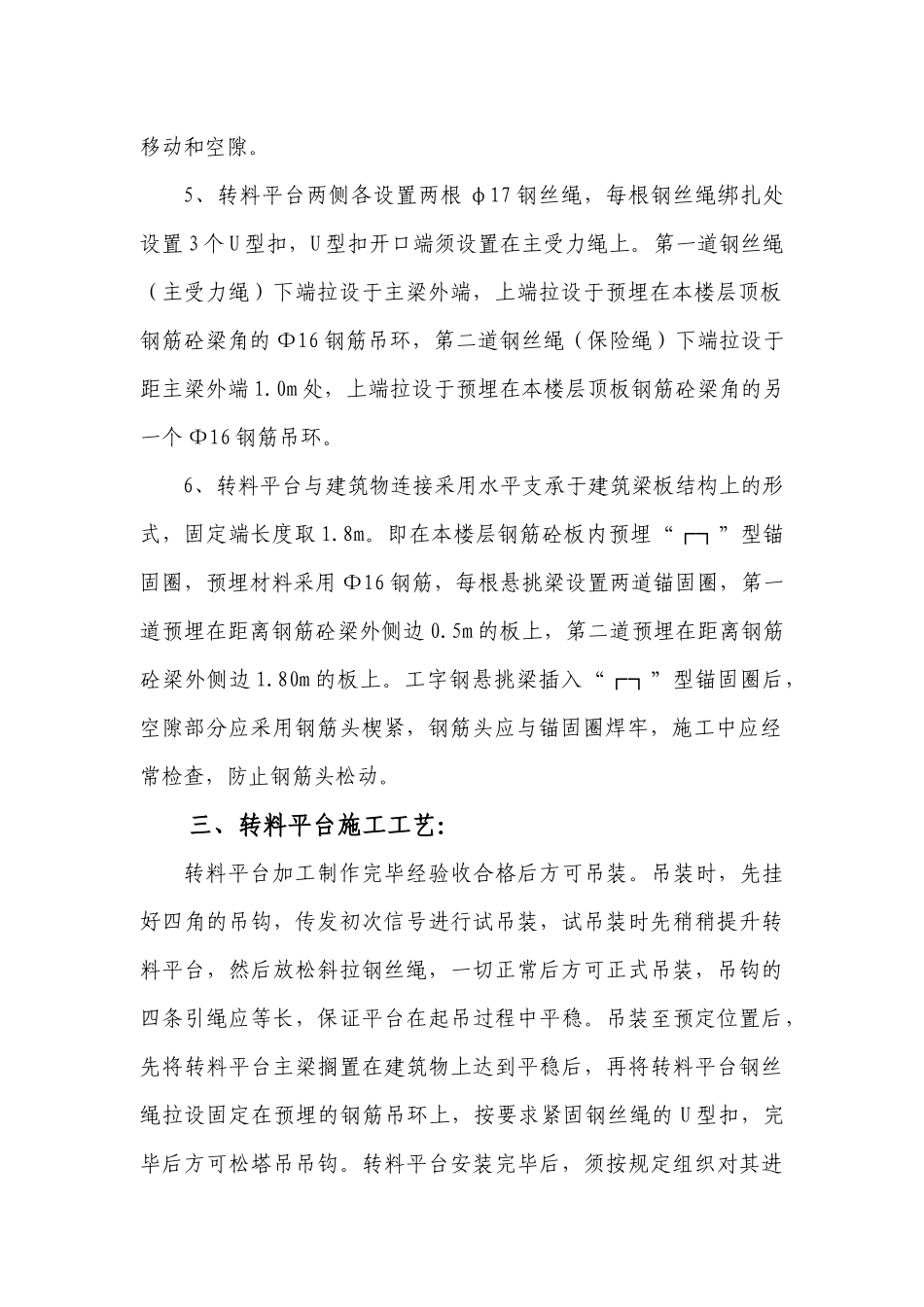

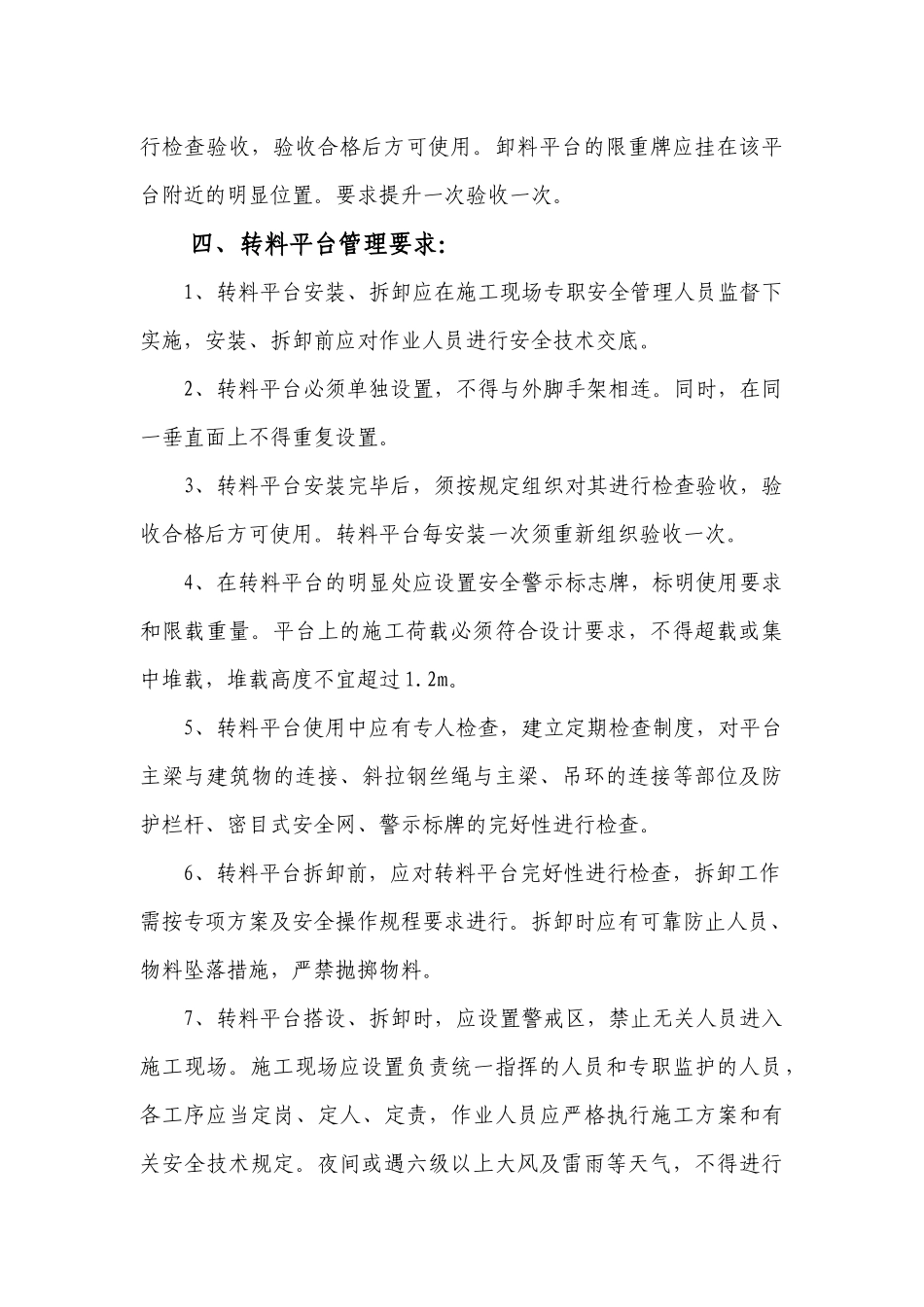

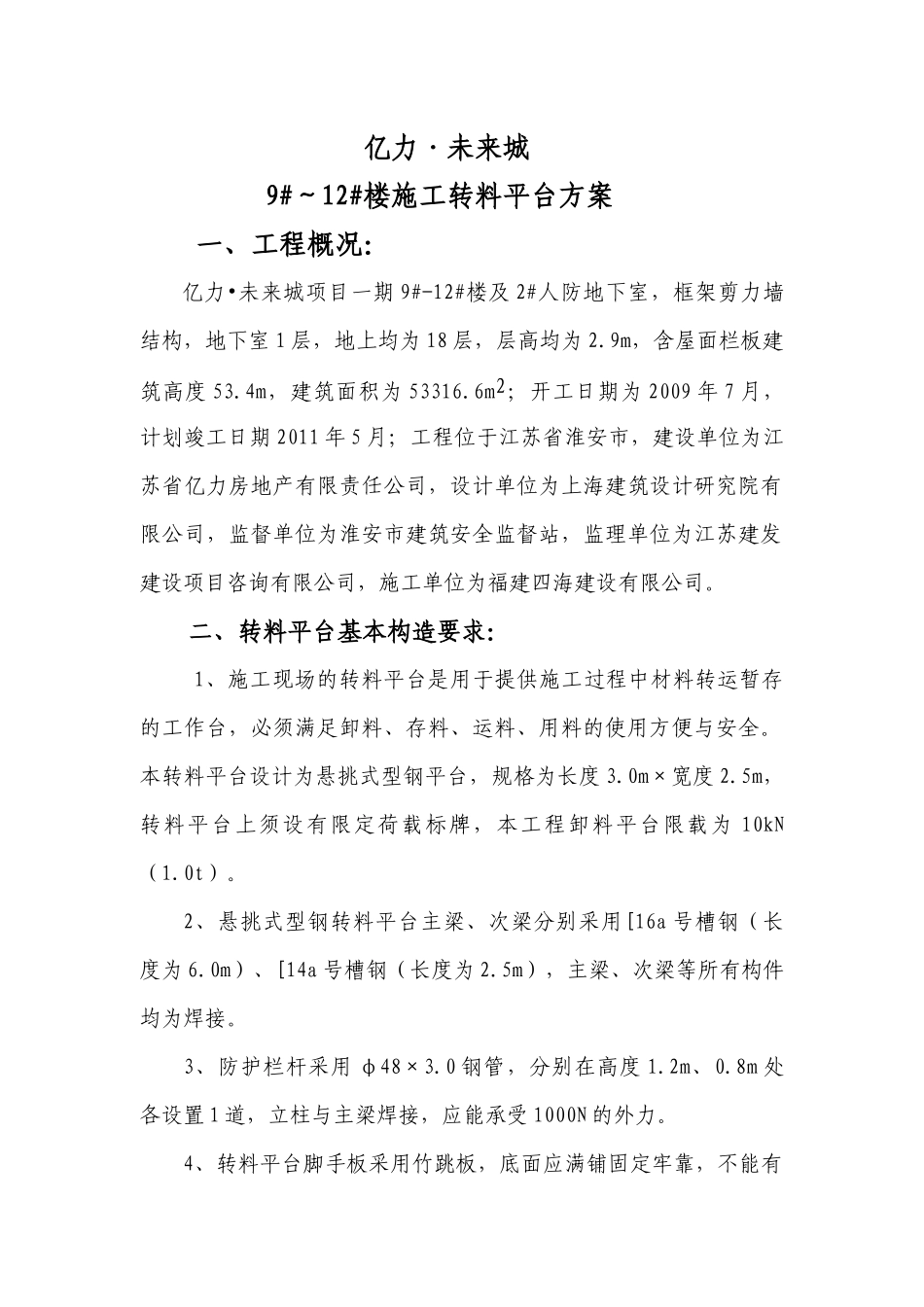

亿力·未来城9#～12#楼施工转料平台方案一、工程概况：亿力•未来城项目一期9#-12#楼及2#人防地下室，框架剪力墙结构，地下室1层，地上均为18层，层高均为2.9m，含屋面栏板建筑高度53.4m，建筑面积为53316.6m2；开工日期为2009年7月，计划竣工日期2011年5月；工程位于江苏省淮安市，建设单位为江苏省亿力房地产有限责任公司，设计单位为上海建筑设计研究院有限公司，监督单位为淮安市建筑安全监督站，监理单位为江苏建发建设项目咨询有限公司，施工单位为福建四海建设有限公司。二、转料平台基本构造要求：1、施工现场的转料平台是用于提供施工过程中材料转运暂存的工作台，必须满足卸料、存料、运料、用料的使用方便与安全。本转料平台设计为悬挑式型钢平台，规格为长度3.0m×宽度2.5m，转料平台上须设有限定荷载标牌，本工程卸料平台限载为10kN（1.0t）。2、悬挑式型钢转料平台主梁、次梁分别采用[16a号槽钢（长度为6.0m）、[14a号槽钢（长度为2.5m），主梁、次梁等所有构件均为焊接。3、防护栏杆采用φ48×3.0钢管，分别在高度1.2m、0.8m处各设置1道，立柱与主梁焊接，应能承受1000N的外力。4、转料平台脚手板采用竹跳板，底面应满铺固定牢靠，不能有移动和空隙。5、转料平台两侧各设置两根φ17钢丝绳，每根钢丝绳绑扎处设置3个U型扣，U型扣开口端须设置在主受力绳上。第一道钢丝绳（主受力绳）下端拉设于主梁外端，上端拉设于预埋在本楼层顶板钢筋砼梁角的Ф16钢筋吊环，第二道钢丝绳（保险绳）下端拉设于距主梁外端1.0m处，上端拉设于预埋在本楼层顶板钢筋砼梁角的另一个Ф16钢筋吊环。6、转料平台与建筑物连接采用水平支承于建筑梁板结构上的形式，固定端长度取1.8m。即在本楼层钢筋砼板内预埋“┌┐”型锚固圈，预埋材料采用Ф16钢筋，每根悬挑梁设置两道锚固圈，第一道预埋在距离钢筋砼梁外侧边0.5m的板上，第二道预埋在距离钢筋砼梁外侧边1.80m的板上。工字钢悬挑梁插入“┌┐”型锚固圈后，空隙部分应采用钢筋头楔紧，钢筋头应与锚固圈焊牢，施工中应经常检查，防止钢筋头松动。三、转料平台施工工艺：转料平台加工制作完毕经验收合格后方可吊装。吊装时，先挂好四角的吊钩，传发初次信号进行试吊装，试吊装时先稍稍提升转料平台，然后放松斜拉钢丝绳，一切正常后方可正式吊装，吊钩的四条引绳应等长，保证平台在起吊过程中平稳。吊装至预定位置后，先将转料平台主梁搁置在建筑物上达到平稳后，再将转料平台钢丝绳拉设固定在预埋的钢筋吊环上，按要求紧固钢丝绳的U型扣，完毕后方可松塔吊吊钩。转料平台安装完毕后，须按规定组织对其进行检查验收，验收合格后方可使用。卸料平台的限重牌应挂在该平台附近的明显位置。要求提升一次验收一次。四、转料平台管理要求：1、转料平台安装、拆卸应在施工现场专职安全管理人员监督下实施，安装、拆卸前应对作业人员进行安全技术交底。2、转料平台必须单独设置，不得与外脚手架相连。同时，在同一垂直面上不得重复设置。3、转料平台安装完毕后，须按规定组织对其进行检查验收，验收合格后方可使用。转料平台每安装一次须重新组织验收一次。4、在转料平台的明显处应设置安全警示标志牌，标明使用要求和限载重量。平台上的施工荷载必须符合设计要求，不得超载或集中堆载，堆载高度不宜超过1.2m。5、转料平台使用中应有专人检查，建立定期检查制度，对平台主梁与建筑物的连接、斜拉钢丝绳与主梁、吊环的连接等部位及防护栏杆、密目式安全网、警示标牌的完好性进行检查。6、转料平台拆卸前，应对转料平台完好性进行检查，拆卸工作需按专项方案及安全操作规程要求进行。拆卸时应有可靠防止人员、物料坠落措施，严禁抛掷物料。7、转料平台搭设、拆卸时，应设置警戒区，禁止无关人员进入施工现场。施工现场应设置负责统一指挥的人员和专职监护的人员，各工序应当定岗、定人、定责，作业人员应严格执行施工方案和有关安全技术规定。夜间或遇六级以上大风及雷雨等天气，不得进行搭设与拆卸作业。五、转料平台设计计算：悬挑式转料平台的计算参照连续梁的计算，主梁2根，采用[16a号槽钢，悬挑长度4.1m，水平间距2.5m；次梁4根，采用[14a号槽...
