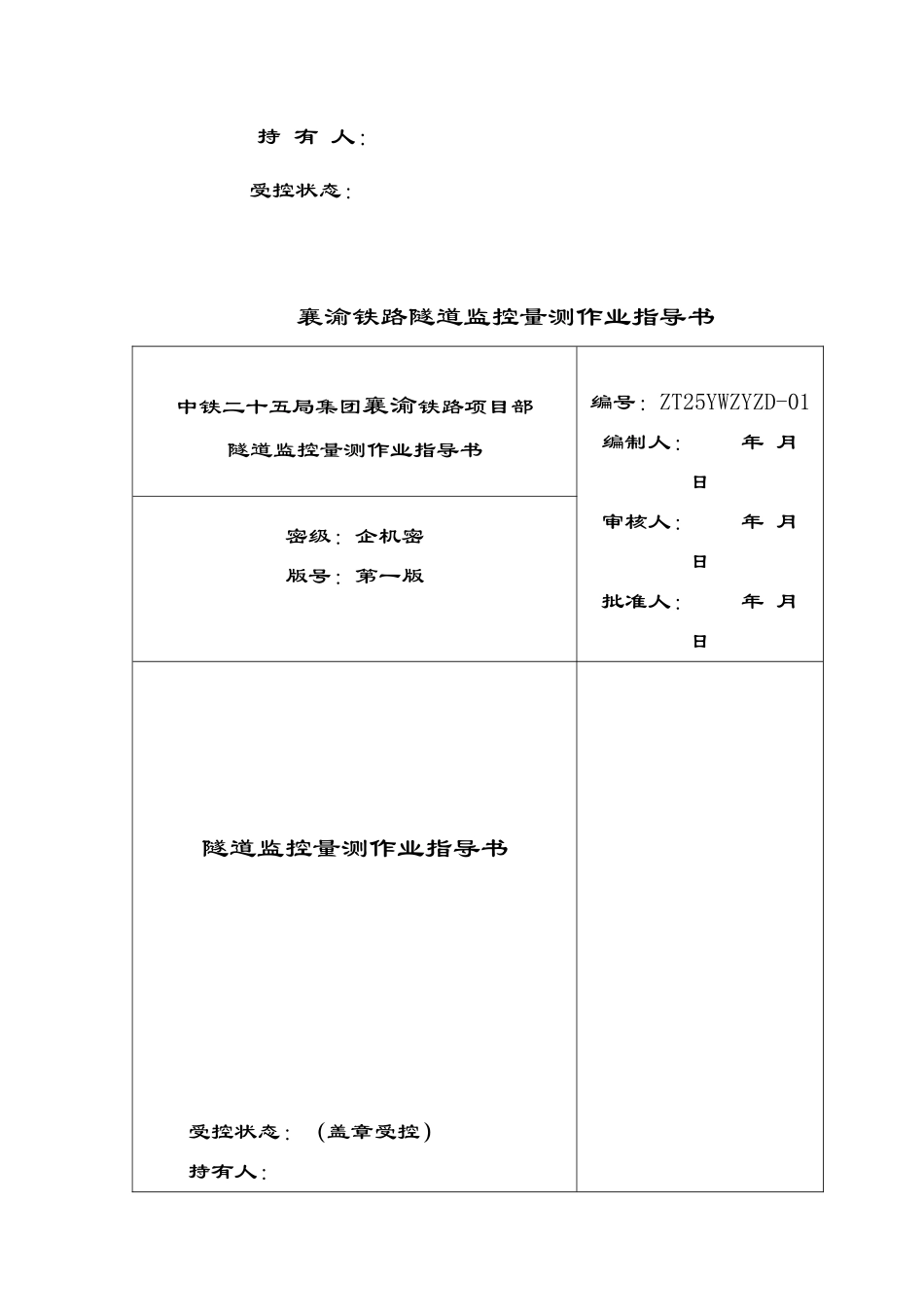

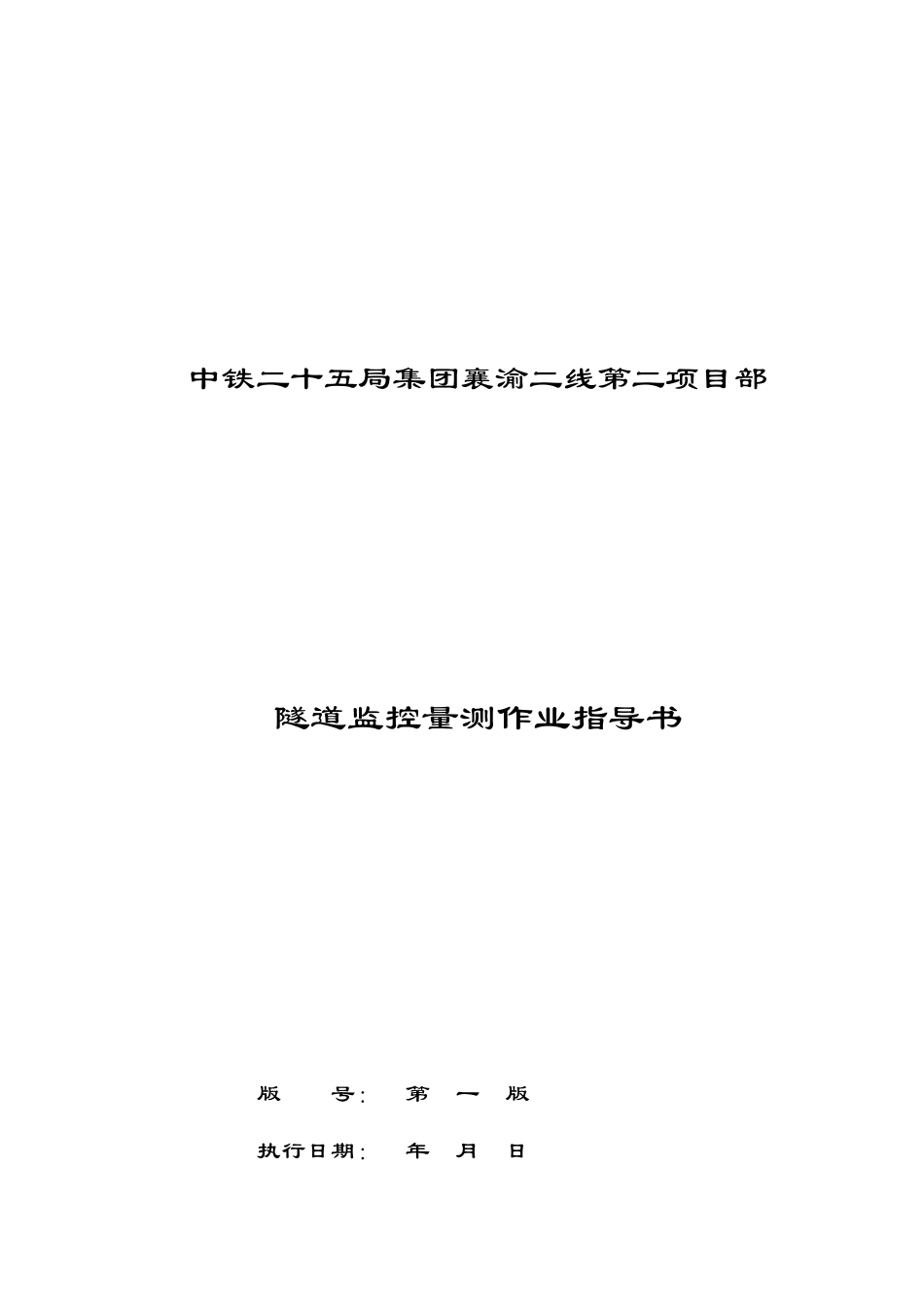

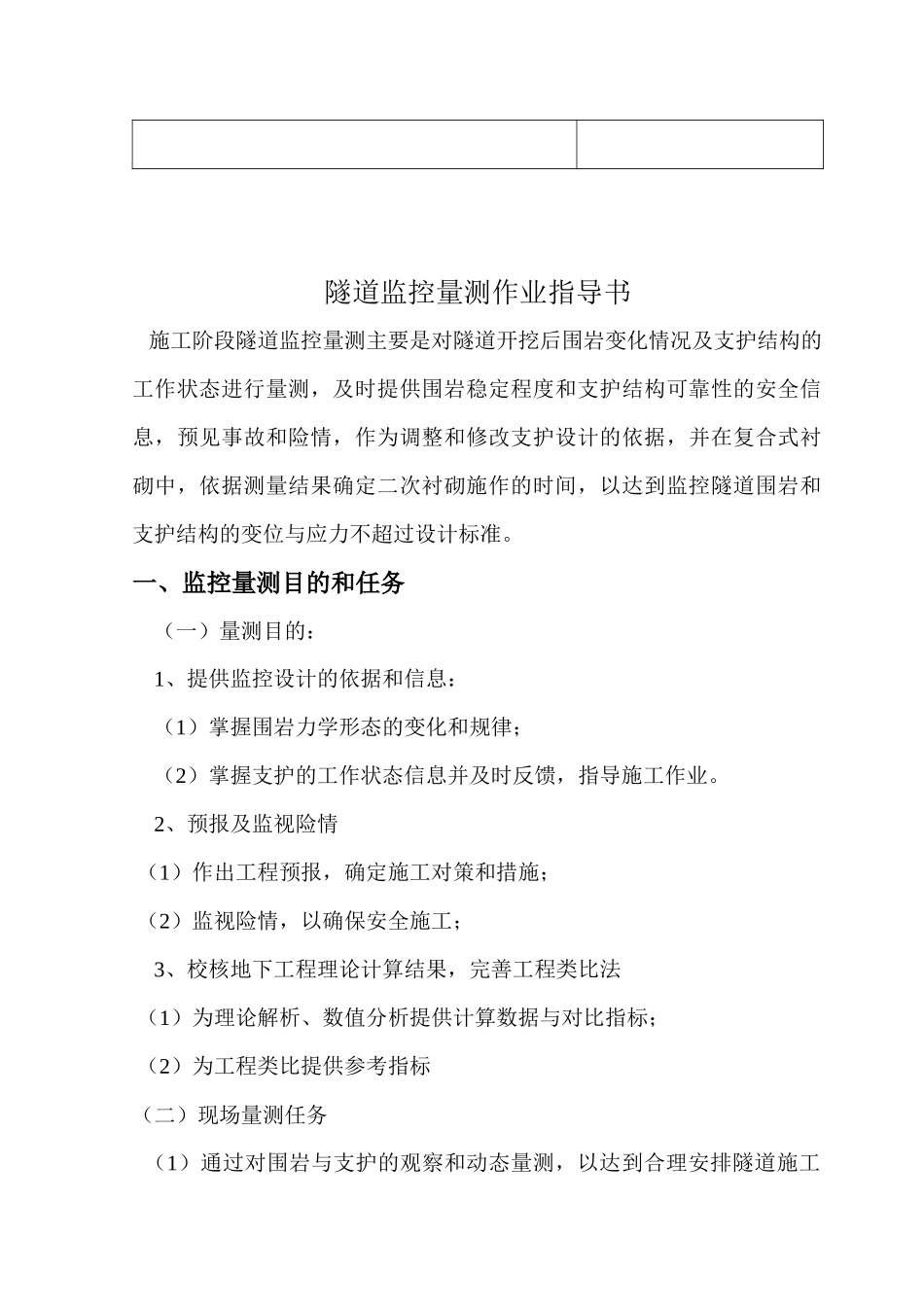

中铁二十五局集团襄渝二线第二项目部隧道监控量测作业指导书版号：第一版执行日期：年月日持有人：受控状态：襄渝铁路隧道监控量测作业指导书中铁二十五局集团襄渝铁路项目部隧道监控量测作业指导书编号：ZT25YWZYZD-01编制人：年月日审核人：年月日批准人：年月日密级：企机密版号：第一版隧道监控量测作业指导书受控状态：（盖章受控）持有人：隧道监控量测作业指导书施工阶段隧道监控量测主要是对隧道开挖后围岩变化情况及支护结构的工作状态进行量测，及时提供围岩稳定程度和支护结构可靠性的安全信息，预见事故和险情，作为调整和修改支护设计的依据，并在复合式衬砌中，依据测量结果确定二次衬砌施作的时间，以达到监控隧道围岩和支护结构的变位与应力不超过设计标准。一、监控量测目的和任务（一）量测目的：1、提供监控设计的依据和信息：（1）掌握围岩力学形态的变化和规律；（2）掌握支护的工作状态信息并及时反馈，指导施工作业。2、预报及监视险情（1）作出工程预报，确定施工对策和措施；（2）监视险情，以确保安全施工；3、校核地下工程理论计算结果，完善工程类比法（1）为理论解析、数值分析提供计算数据与对比指标；（2）为工程类比提供参考指标（二）现场量测任务（1）通过对围岩与支护的观察和动态量测，以达到合理安排隧道施工工序、日常施工管理、确保施工安全、修改设计参数和积累资料；（2）通过对围岩和支护的变位、应力量测，掌握围岩和支护的动态信息并及时反馈，修改支护系统设计，指导施工作业和管理等；（3）经量测数据的分析处理与必要的计算和判断后，进行预测和反馈，修改隧道围岩及支护衬砌结构的稳定；监控过程可分为：现场量测——数据处理——信息反馈二、监控量测项目及量测程序本合同段隧道量测项目分必检项目和选测项目两大类。其中拱部下沉量测、隧道净空水平收敛量测、洞内、外观察为必检项目，地表下沉、围岩内部位移观察为选测项目。（一）监控量测项目及量测工具和方法量测项目量测工具测度精度备注必测项目净空水平收敛各种类型收敛计0.1mm一般进行水平收敛量测拱顶下沉水平仪、水准尺、钢尺1mm洞内、外观察现场观察、地质罗盘选测项目地表下沉水平仪、水准尺1mm浅埋隧道必测（H02b∠）围岩内部位移多点位移计0.1mm1、洞内、外观察分开挖工作面观察和已施工地段观察两部分。（1）开挖工作面观察应在每次开挖后进行。观察中发现围条件恶化判别围岩稳定性和支护效果围岩稳定支护效果好围岩不稳定支护效果差补强初期支护、修改设计支护参数量测项目选择埋设测点仪器监测获取读数施工施工图纸围岩测量回归曲线回归方程临界值数据分析处理时，应立即采取相应处理措施；观察后应及时绘制开挖工作面地质素描图、填写开挖工作面地质状态记录表和施工阶段围岩级别判定。对已施工地段的观察每天至少应进行一次，主要观察喷射砼、锚杆和钢架等的工作状态。（2）洞外观察重点应在洞口段和洞身埋置深度较浅地段，其观察内容包括地表开裂、地表沉陷、边坡及仰坡稳定状态、地表水渗透情况等。2、净空变化、拱顶下沉量测应在每次开挖后12小时内取得初读数，最迟不得大于24小时，且在下一循环开挖前必须完成。测点应牢固可靠，严防爆破损坏；拱顶下沉和地表下沉量测应与洞内、外水准基点建立联系。（二）量测程序三、监控量测断面及测试点布置（一）量测断面布置本隧道应尽量将多项量测内容组合布设在同一个测试断面，使各项量测结果、各种量测手段互相校验、相互印证，对该断面的动态变化，进行综合的数值分析和理论解析，作出更为接近工程实际的判断，以指导施工。在洞内按照V级围岩及断层破碎带地段5m，IV级围岩地段10m，III级围岩地段50m布设量测断面。在施工过程中，围岩特性比较突出地段加设量测断面。每种岩层必须设置至少一个量测断面。量测断面间距和每断面测点数量见下表：围岩级别断面间距（m）每断面测点数量净空变化拱顶下沉V~IV51~2条基线1~3点IV101条基线1点III501条基线1点（二）测点布置测点布置：每个量测断面各布置拱顶下沉测点和一条水平净空收敛量测基线。台阶开挖时，在拱脚以上0.5m加测一条。每个断面布设5个测点，即边墙A、E...
