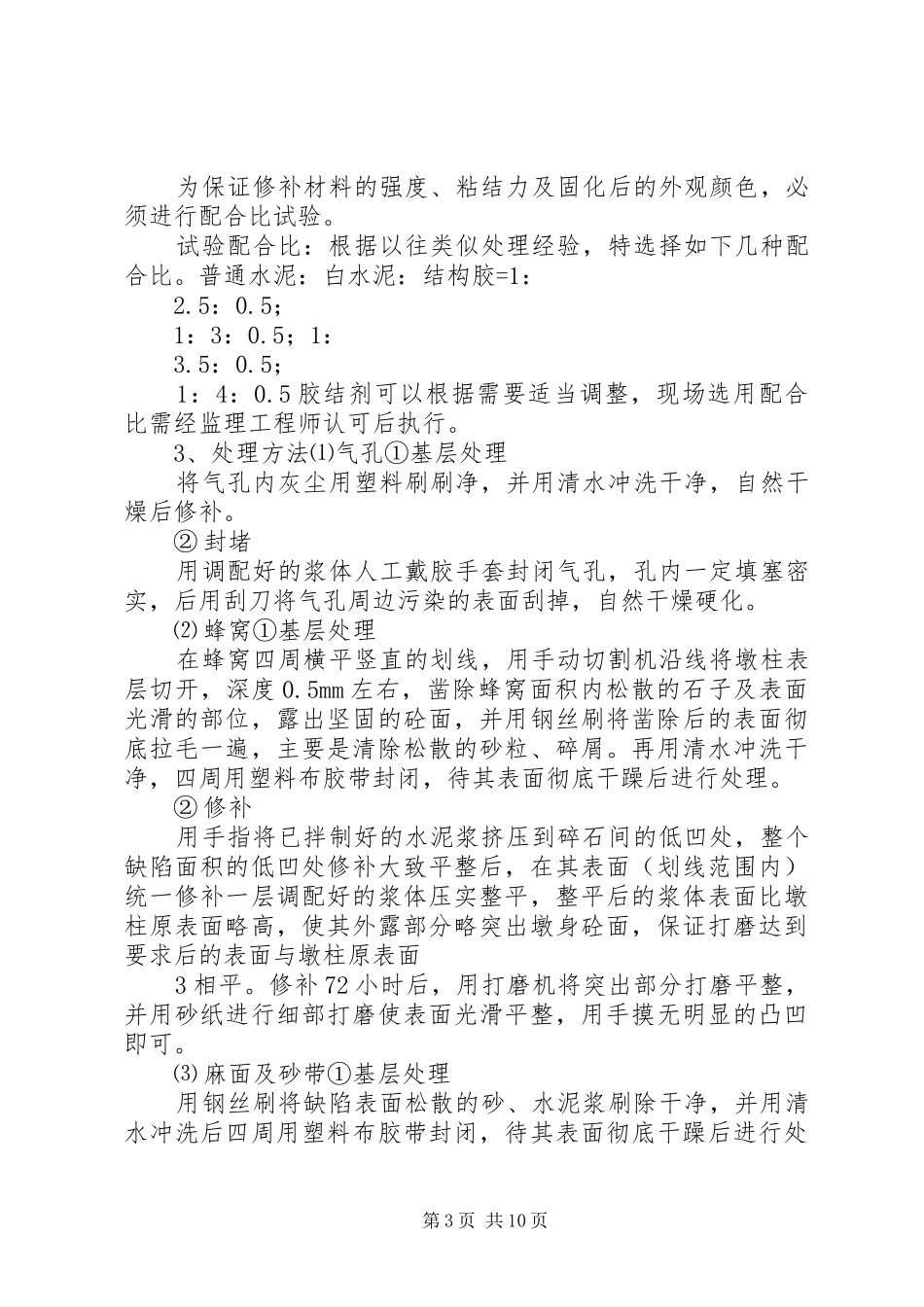

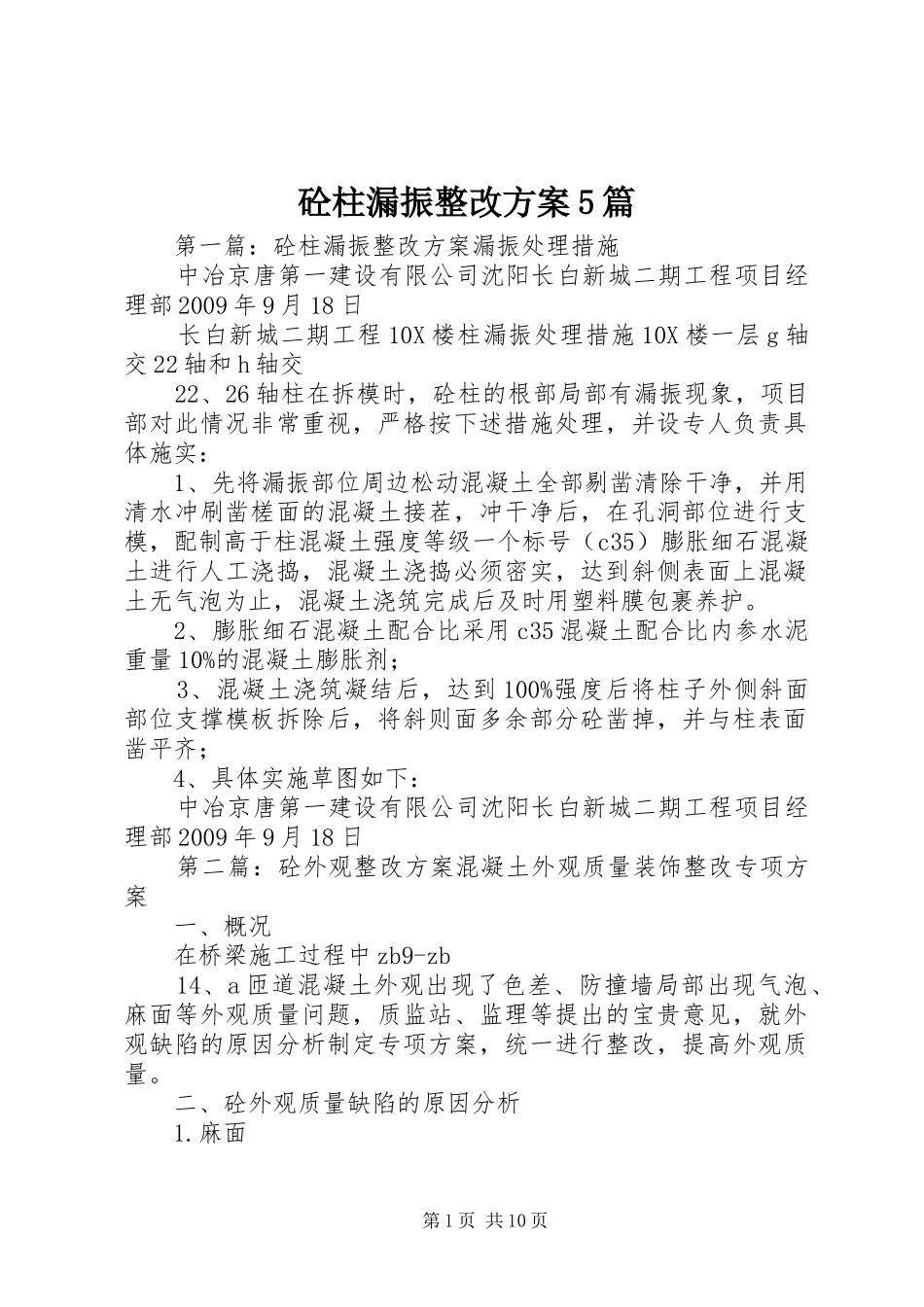

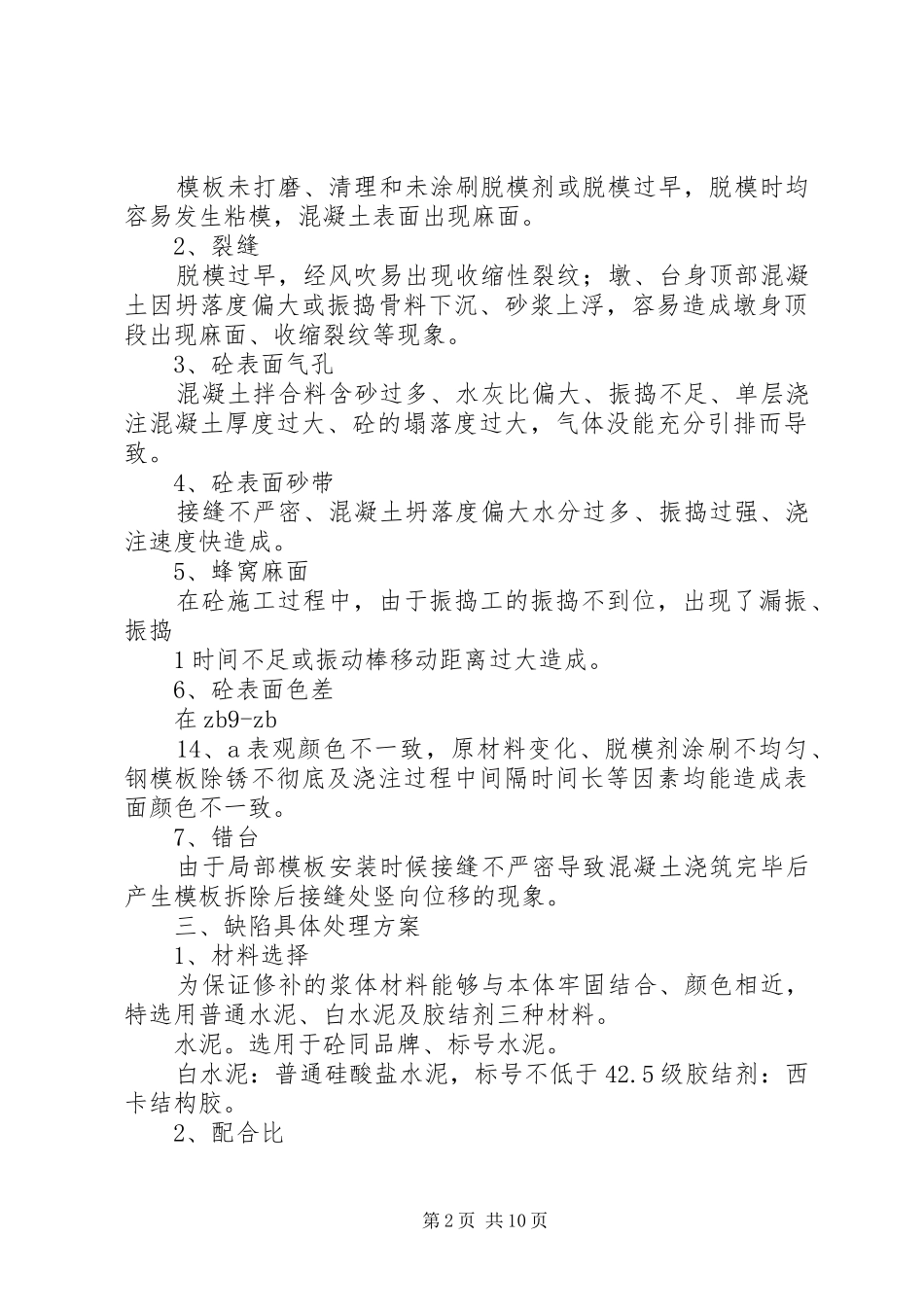

砼柱漏振整改方案5篇第一篇：砼柱漏振整改方案漏振处理措施中冶京唐第一建设有限公司沈阳长白新城二期工程项目经理部2009年9月18日长白新城二期工程10X楼柱漏振处理措施10X楼一层g轴交22轴和h轴交22、26轴柱在拆模时，砼柱的根部局部有漏振现象，项目部对此情况非常重视，严格按下述措施处理，并设专人负责具体施实：1、先将漏振部位周边松动混凝土全部剔凿清除干净，并用清水冲刷凿槎面的混凝土接茬，冲干净后，在孔洞部位进行支模，配制高于柱混凝土强度等级一个标号（c35）膨胀细石混凝土进行人工浇捣，混凝土浇捣必须密实，达到斜侧表面上混凝土无气泡为止，混凝土浇筑完成后及时用塑料膜包裹养护。2、膨胀细石混凝土配合比采用c35混凝土配合比内参水泥重量10%的混凝土膨胀剂；3、混凝土浇筑凝结后，达到100%强度后将柱子外侧斜面部位支撑模板拆除后，将斜则面多余部分砼凿掉，并与柱表面凿平齐；4、具体实施草图如下：中冶京唐第一建设有限公司沈阳长白新城二期工程项目经理部2009年9月18日第二篇：砼外观整改方案混凝土外观质量装饰整改专项方案一、概况在桥梁施工过程中zb9-zb14、a匝道混凝土外观出现了色差、防撞墙局部出现气泡、麻面等外观质量问题，质监站、监理等提出的宝贵意见，就外观缺陷的原因分析制定专项方案，统一进行整改，提高外观质量。二、砼外观质量缺陷的原因分析1.麻面第1页共10页模板未打磨、清理和未涂刷脱模剂或脱模过早，脱模时均容易发生粘模，混凝土表面出现麻面。2、裂缝脱模过早，经风吹易出现收缩性裂纹；墩、台身顶部混凝土因坍落度偏大或振捣骨料下沉、砂浆上浮，容易造成墩身顶段出现麻面、收缩裂纹等现象。3、砼表面气孔混凝土拌合料含砂过多、水灰比偏大、振捣不足、单层浇注混凝土厚度过大、砼的塌落度过大，气体没能充分引排而导致。4、砼表面砂带接缝不严密、混凝土坍落度偏大水分过多、振捣过强、浇注速度快造成。5、蜂窝麻面在砼施工过程中，由于振捣工的振捣不到位，出现了漏振、振捣1时间不足或振动棒移动距离过大造成。6、砼表面色差在zb9-zb14、a表观颜色不一致，原材料变化、脱模剂涂刷不均匀、钢模板除锈不彻底及浇注过程中间隔时间长等因素均能造成表面颜色不一致。7、错台由于局部模板安装时候接缝不严密导致混凝土浇筑完毕后产生模板拆除后接缝处竖向位移的现象。三、缺陷具体处理方案1、材料选择为保证修补的浆体材料能够与本体牢固结合、颜色相近，特选用普通水泥、白水泥及胶结剂三种材料。水泥。选用于砼同品牌、标号水泥。白水泥：普通硅酸盐水泥，标号不低于42.5级胶结剂：西卡结构胶。2、配合比第2页共10页为保证修补材料的强度、粘结力及固化后的外观颜色，必须进行配合比试验。试验配合比：根据以往类似处理经验，特选择如下几种配合比。普通水泥：白水泥：结构胶=1：2.5：0.5；1：3：0.5；1：3.5：0.5；1：4：0.5胶结剂可以根据需要适当调整，现场选用配合比需经监理工程师认可后执行。3、处理方法⑴气孔①基层处理将气孔内灰尘用塑料刷刷净，并用清水冲洗干净，自然干燥后修补。②封堵用调配好的浆体人工戴胶手套封闭气孔，孔内一定填塞密实，后用刮刀将气孔周边污染的表面刮掉，自然干燥硬化。⑵蜂窝①基层处理在蜂窝四周横平竖直的划线，用手动切割机沿线将墩柱表层切开，深度0.5mm左右，凿除蜂窝面积内松散的石子及表面光滑的部位，露出坚固的砼面，并用钢丝刷将凿除后的表面彻底拉毛一遍，主要是清除松散的砂粒、碎屑。再用清水冲洗干净，四周用塑料布胶带封闭，待其表面彻底干躁后进行处理。②修补用手指将已拌制好的水泥浆挤压到碎石间的低凹处，整个缺陷面积的低凹处修补大致平整后，在其表面（划线范围内）统一修补一层调配好的浆体压实整平，整平后的浆体表面比墩柱原表面略高，使其外露部分略突出墩身砼面，保证打磨达到要求后的表面与墩柱原表面3相平。修补72小时后，用打磨机将突出部分打磨平整，并用砂纸进行细部打磨使表面光滑平整，用手摸无明显的凸凹即可。⑶麻面及砂带①基层处理用钢丝刷将缺陷表面松散的砂、水泥浆刷除干净，并用清水冲洗后四周用塑料布胶带封闭，待其表面彻底干躁后进行处第3...
