哈密钢内筒施工作业指导书方案(XXXX-11-22 163446)VIP专享VIP免费

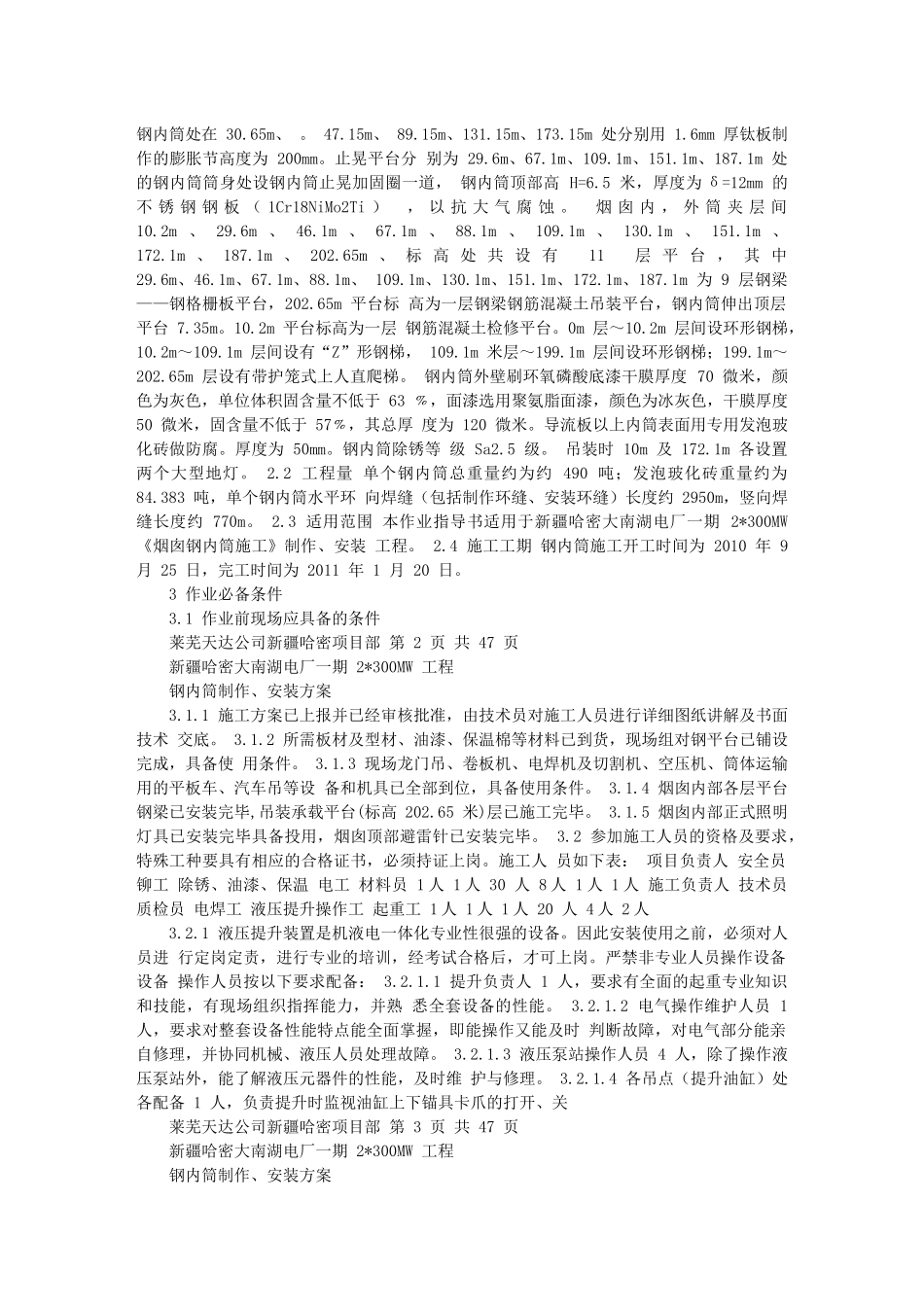

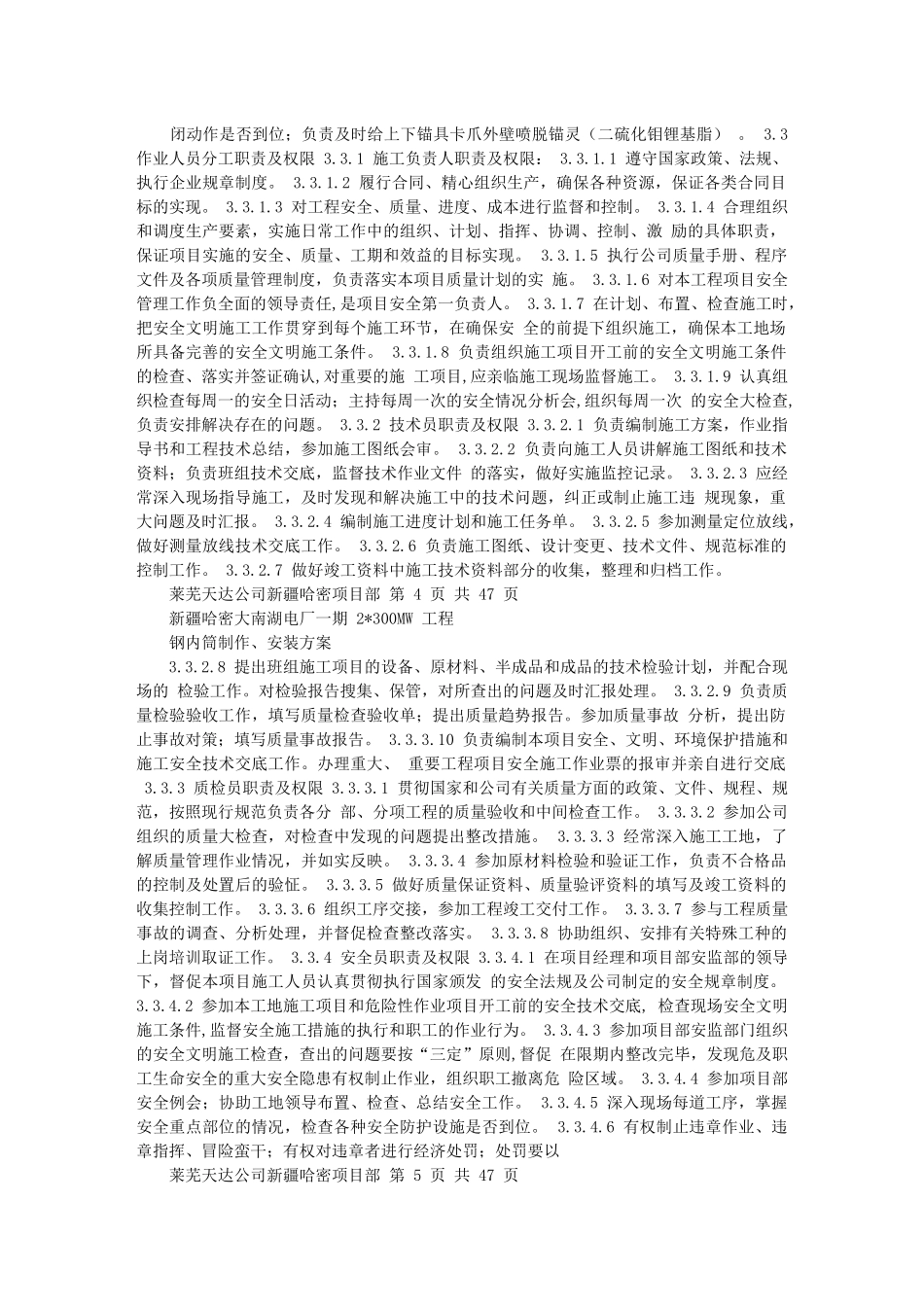

没有百度文库财富值请到文库帮手网www.365xueyuan.com免费帮下载百度文库积分资料本文由jianglang0贡献doc文档可能在WAP端浏览体验不佳。建议您优先选择TXT，或下载源文件到本机查看。目录一、编制依据1二、作业项目概况及工作量1三、作业必备条件2四、作业顺序、方法及要求8五、作业过程中对质量控制点的设置17六、作业结束的检查验收和应达到的质量标准19七、作业的安全要求及措施22八、环境因素控制措施27九、文明施工的要求及措施27十、事故应急措施36十一、附图、附表40新疆哈密大南湖电厂一期2*300MW工程钢内筒制作、安装方案1作业必备条件1.1新疆哈密大南湖电厂一期2*300MW工程《烟囱钢内筒施工图(升级版)》373-F2781S-T0704(A)1.2新疆哈密大南湖电厂一期2*300MW工程《烟囱各层平台施工图》373-F2781S-T07051.3新疆哈密大南湖电厂一期2*300MW工程《钢筋混凝土烟囱外筒图》F1941S-T0403(2)；1.4DL/T5210.1-2005《电力建设施工验收及评定规程》；1.5《钢结构工程施工质量验收规范》GB50205-2001；1.6电力建设施工及验收技术规范《火力发电厂焊接篇》DL5007-92；1.7《涂装前钢材表面锈蚀等级和除锈等级》GB8923—88；1.8《电力建设安全工作规程》（第一部分：火力发电厂）DL5009.1-2002；1.9《烟囱工程施工及验收规范》（GB50078-2008）；2.0《建筑施工高处作业安全技术规范》JGJ80-91；2.1《电力建设起重机械性能手册》；2.2《电力建设安全健康与环境管理工作规定》国家电网公司；2作业项目概况及工作量2.1作业项目概况新疆哈密大南湖电厂一期2*300MW工程烟囱为单管悬挂式钢内筒烟囱，烟囱外筒为钢筋砼结构，其底部内径为18.8米,顶部出口内径为12米,高204.50米；在烟囱砼外筒壁底部预留有一个（高×宽）7.0m×8.6m门洞，作为施工期间的进料通道。钢内筒内直径为7.9米，高10.27米～210米的圆柱形钢制排烟管。单节制作每节2～5米，共50节，其中最重单节约为18.292吨，最轻单节约为6.167吨。单个钢内筒以及加固圈、玻璃砖、提升设备等提升总重量约为573.036t（提升设备重为35吨）202.65米提升平台设计总载荷重量为600吨。，钢内筒分为两段提升，每段设置四个吊点，第一段提升到69.9米，提升重量为193.201吨，然后再更换第二吊点，用第二吊点把整个钢内筒提升完毕。10.27米～203.05米之间的钢内筒筒壁板材厚度分别为δ=16mm、δ=10mm、δ=8mm的JNS耐硫酸露点腐蚀钢板，筒体外侧29.6m～202.65m每隔3m～4.5m不等距离设置一道“T”型焊接加劲环（150×150×6×10mm）。29.6m、46.1m、88.1m、130.1m、172.1m、202.65m各层平台为钢内筒支撑悬挂平台并在钢内莱芜天达公司新疆哈密项目部第1页共47页新疆哈密大南湖电厂一期2*300MW工程钢内筒制作、安装方案筒筒身处设钢内筒支撑牛腿和加固筋，钢内筒提升到顶各层悬挂重量分别29.6米层为101.759吨、46.1米层为36.242吨、88.1米和130.1米层分别为81.853吨、172.1米为94.847吨、202.65米为88.379吨（此悬挂点不包括钢内筒玻璃砖重量）钢内筒处在30.65m、。47.15m、89.15m、131.15m、173.15m处分别用1.6mm厚钛板制作的膨胀节高度为200mm。止晃平台分别为29.6m、67.1m、109.1m、151.1m、187.1m处的钢内筒筒身处设钢内筒止晃加固圈一道，钢内筒顶部高H=6.5米，厚度为δ=12mm的不锈钢钢板（1Cr18NiMo2Ti），以抗大气腐蚀。烟囱内，外筒夹层间10.2m、29.6m、46.1m、67.1m、88.1m、109.1m、130.1m、151.1m、172.1m、187.1m、202.65m、标高处共设有11层平台，其中29.6m、46.1m、67.1m、88.1m、109.1m、130.1m、151.1m、172.1m、187.1m为9层钢梁——钢格栅板平台，202.65m平台标高为一层钢梁钢筋混凝土吊装平台，钢内筒伸出顶层平台7.35m。10.2m平台标高为一层钢筋混凝土检修平台。0m层～10.2m层间设环形钢梯，10.2m～109.1m层间设有“Z”形钢梯，109.1m米层～199.1m层间设环形钢梯；199.1m～202.65m层设有带护笼式上人直爬梯。钢内筒外壁刷环氧磷酸底漆干膜厚度70微米，颜色为灰色，单位体积固含量不低于63﹪，面漆选用聚氨脂面漆，颜色为冰灰色，干膜厚度50微米，固含量不低于57﹪，其总厚度为120微米。导流板以上内筒表面用专用发泡玻化砖做防腐。...
