北京炎强信令监测系统使用培训VIP免费

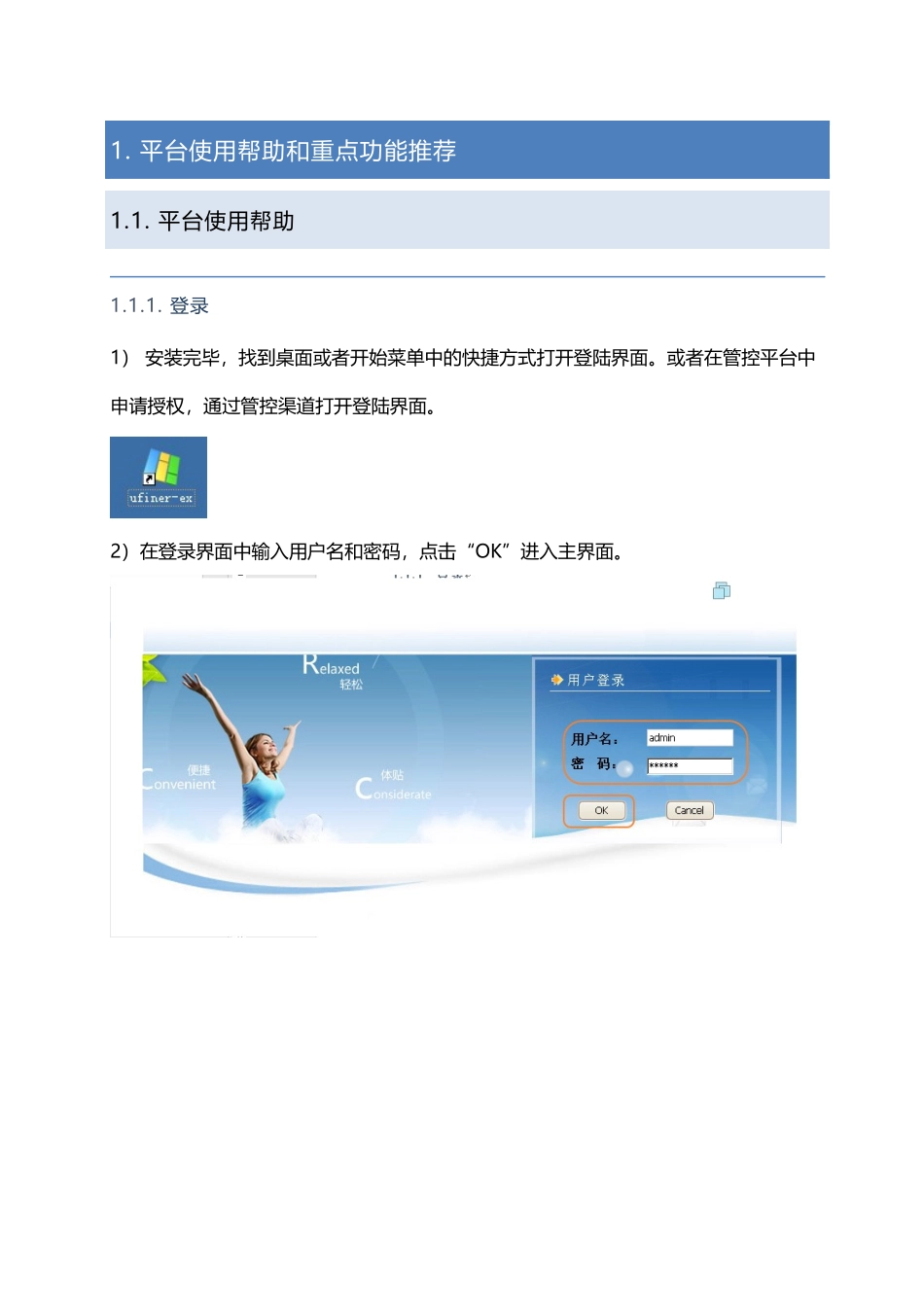

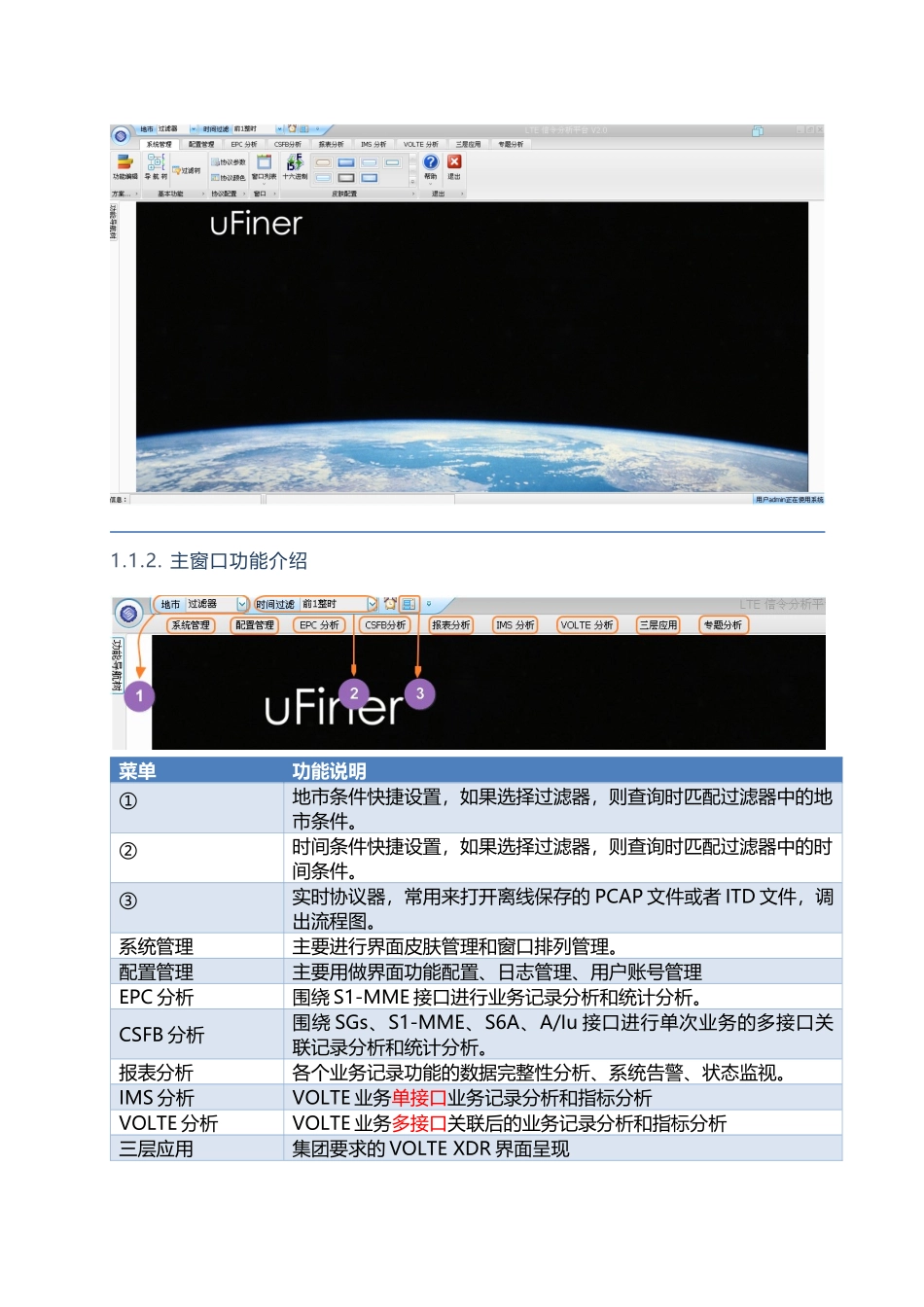

北京炎强VOLTE信令监测系统使用培训北京炎强通信技术有限公司2016年7月1日1.平台使用帮助和重点功能推荐1.1.平台使用帮助1.1.1.登录1）安装完毕，找到桌面或者开始菜单中的快捷方式打开登陆界面。或者在管控平台中申请授权，通过管控渠道打开登陆界面。2）在登录界面中输入用户名和密码，点击“OK”进入主界面。1.1.2.主窗口功能介绍菜单功能说明①地市条件快捷设置，如果选择过滤器，则查询时匹配过滤器中的地市条件。②时间条件快捷设置，如果选择过滤器，则查询时匹配过滤器中的时间条件。③实时协议器，常用来打开离线保存的PCAP文件或者ITD文件，调出流程图。系统管理主要进行界面皮肤管理和窗口排列管理。配置管理主要用做界面功能配置、日志管理、用户账号管理EPC分析围绕S1-MME接口进行业务记录分析和统计分析。CSFB分析围绕SGs、S1-MME、S6A、A/Iu接口进行单次业务的多接口关联记录分析和统计分析。报表分析各个业务记录功能的数据完整性分析、系统告警、状态监视。IMS分析VOLTE业务单接口业务记录分析和指标分析VOLTE分析VOLTE业务多接口关联后的业务记录分析和指标分析三层应用集团要求的VOLTEXDR界面呈现专题分析对VOLTE的呼叫时延、呼叫差错、切换劣化和时延、掉话等专题进行深入分析定界。1.1.3.菜单自动回收功能为了在主窗口中显示垂直显示更多的查询结果，可以双击某一主菜单开启菜单栏自动回收功能，效果如下图所示。每次在主菜单下面选择点击了某一功能菜单后，主菜单可以实现自动回收。再次双击某一主菜单，可以解除自动菜单栏自动回收功能。1.1.4.地市条件快捷设置地市条件快捷设置对全局生效，即对软件内所有功能生效，此处的优先级高于各项功能内部过滤器中的地市设置，如果此处选择了“过滤器”之外的条件，各项功能内部过滤器中的地市条件设置将不生效。下拉设置各种类型条件说明如下：条件说明过滤器取各项功能内部过滤器中的市条件设置全省取全省所有地市单个地市（兰州..平凉）某一地市1.1.5.时间条件快捷设置时间条件快捷设置同地市条件快捷设置一样对全局生效，即对软件内所有功能生效，此处的优先级高于各项功能内部过滤器中的时间条件设置，如果此处选择了“过滤器”之外的条件，各项功能内部过滤器中的时间条件设置将不生效。下拉设置各种条件说明如下：前一小时当前时间回溯1小时，如：08:56:47-09:56:47；前一整时上一个刚结束的整时，如：08:00:00-09:00:00；今天今日零时至当前；昨天昨日零时至今日零时；本周本周一零时至当前本月本月1号零时至当前自定义取右侧自定义时间段作为查询条件过滤器取各项功能内部过滤器中的时间设置条件日以天为粒度设置查询条件周以周为粒度设置查询条件月以月为粒度设置查询条件前两小时当前时间回溯2小时，如：07:56:47-09:56:47；多天同时段连续几天内每天同一时段，例如下图所示表示6月20日至6月23日每天8：00至23：001.1.6.子窗口通用按钮介绍点击某一主菜单下面的子菜单，可以打开某项功能的子窗口，操作如下：如果没有下图标号为⑤和⑥所标识区域，则在①处打开右键菜单，选中General则可调出⑤，选择FilterBar则可调出⑥（记录查询中才有FilterBar，指标查询中没有）:按钮名称功能说明读数据完成条件设置后，点击开始根据定制的条件查询数据。过滤器仅在查询前设置有效；功能所有列可设查询条件；各条件支持“Enable”（启用）和“Not”（非）；条件间支持“and”、“or”；各条件视不同类型，支持数学、逻辑运算。对Filter中的条件名称双击，在查询结果窗口中可以直接定位到和条件名称一致的列名称；按钮或者区域标记功能说明①清除过滤器中设置的所有条件②可以在显示选中的条件或者所有条件（包括未选中的条件）间切换③选中:过滤器中的条件为“或”关系；未选中：过滤器中的条件为“与”关系；④可以在条件列表中（Filter区域）筛选条件，在罗列的条件较多的情况下方便定位条件；⑤勾选表示启用该条件⑥勾选表示”非”关系，并且⑤勾选的情况下⑥勾选后才生效，如果仅仅勾选⑥则该条件不生效；⑦对某一条件添加设定值；⑧删除设定条件列表中的某一设定值⑪⑨删除设定条件列表中的所有设...
