精密压力表技术报告VIP免费

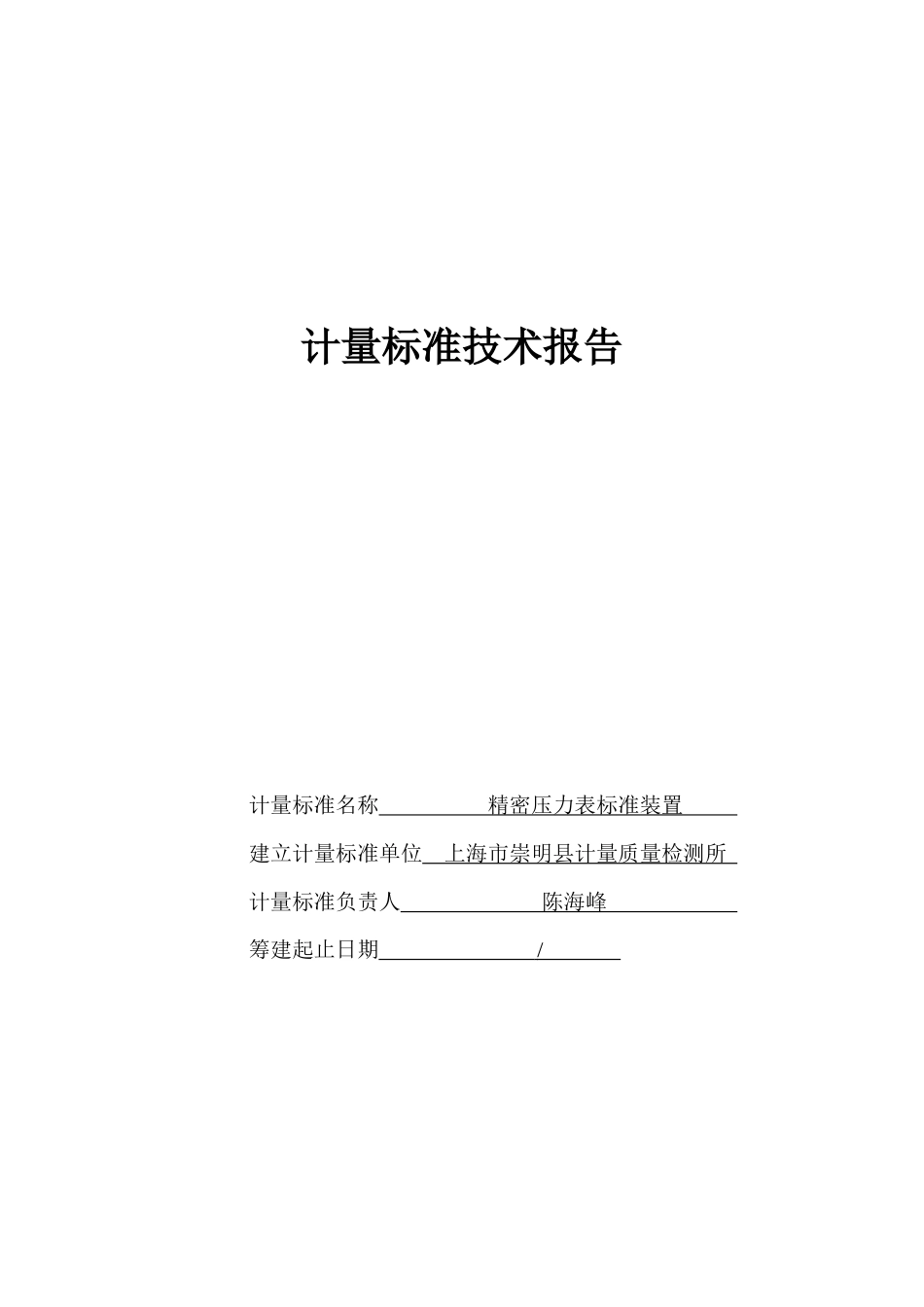

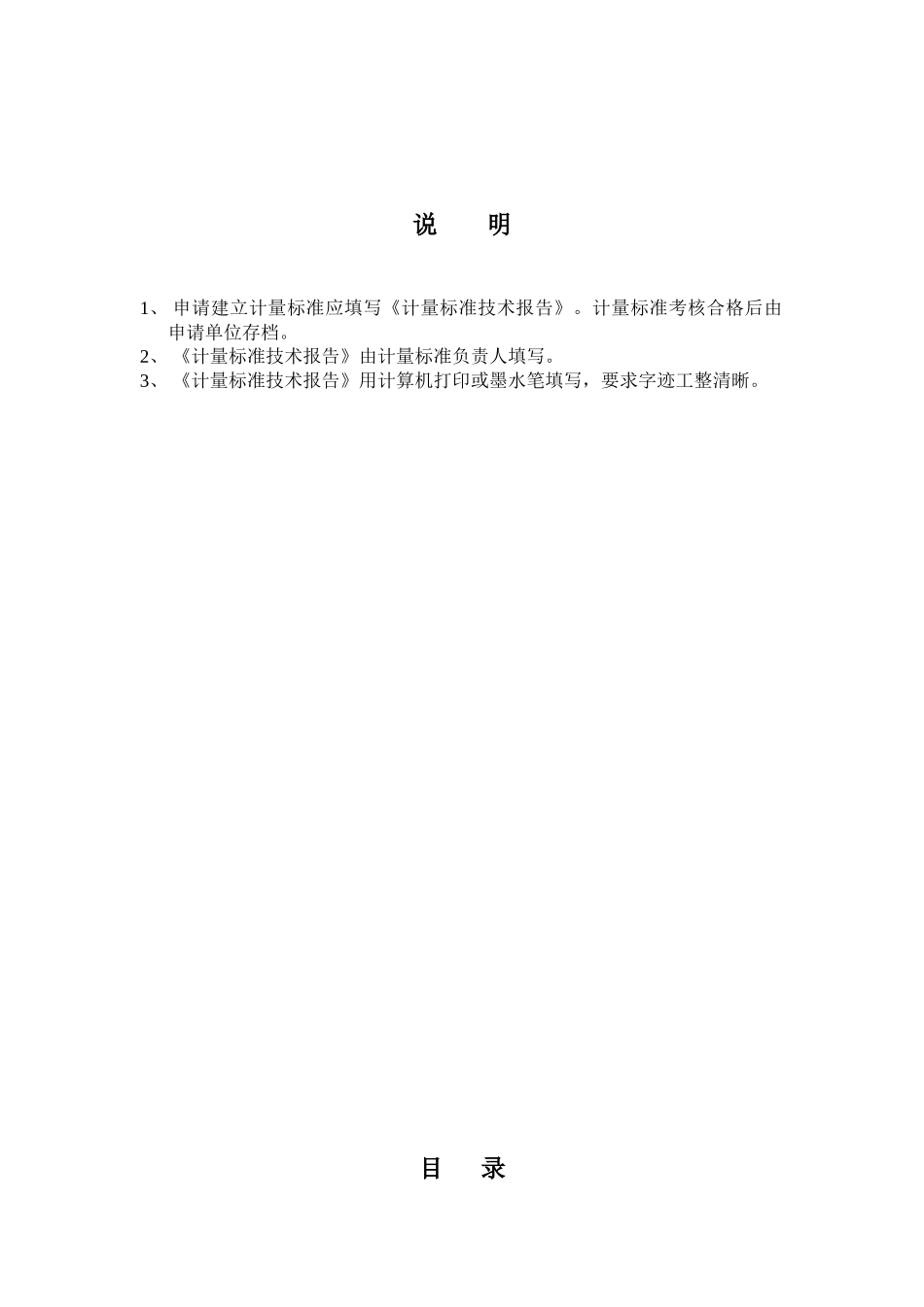

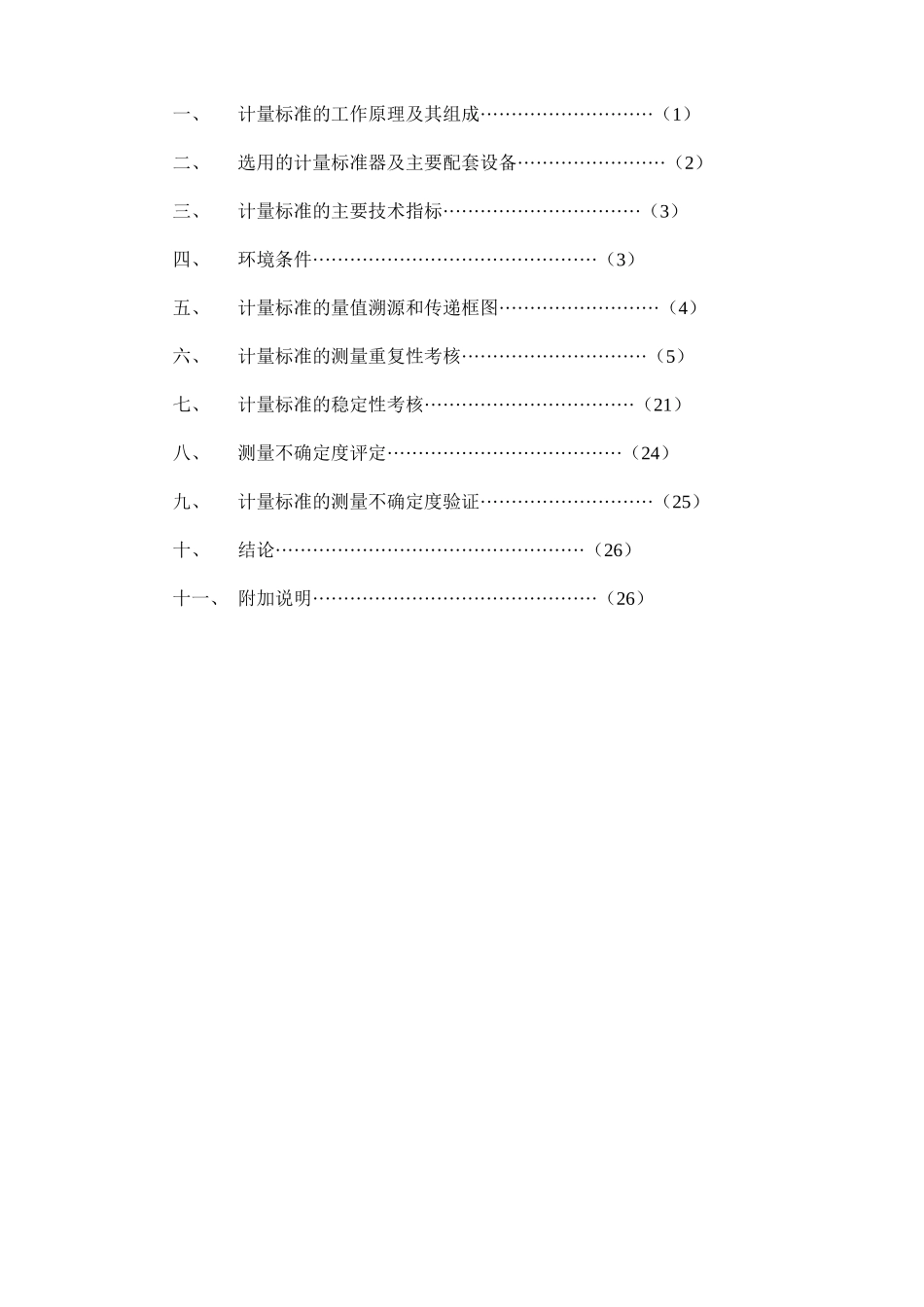

计量标准技术报告计量标准名称精密压力表标准装置建立计量标准单位上海市崇明县计量质量检测所计量标准负责人陈海峰筹建起止日期/说明1、申请建立计量标准应填写《计量标准技术报告》。计量标准考核合格后由申请单位存档。2、《计量标准技术报告》由计量标准负责人填写。3、《计量标准技术报告》用计算机打印或墨水笔填写，要求字迹工整清晰。目录一、计量标准的工作原理及其组成····························（1）二、选用的计量标准器及主要配套设备························（2）三、计量标准的主要技术指标································（3）四、环境条件··············································（3）五、计量标准的量值溯源和传递框图··························（4）六、计量标准的测量重复性考核······························（5）七、计量标准的稳定性考核··································（21）八、测量不确定度评定······································（24）九、计量标准的测量不确定度验证····························（25）十、结论··················································（26）十一、附加说明··············································（26）一、计量标准的工作原理及其组成精密压力表的工作原理是弹簧管在压力和真空作用下，产生弹性变形引起管端位移，其位移通过机械传动机构进行放大，传递给指示装置，再由指针在刻有法定计量单位的分度盘上指出被测压力或真空量值。本所建立的计量标准是按照JJG52-1999《弹簧管式一般压力表、压力真空表和真空表检定规程》，采用帕斯卡液压传递原理，运用直接比较的方法进行检定的。1二、选用的计量标准器及主要配套设备计量标准器名称型号测量范围不确定度或准确度等级或最大允许误差制造厂及出厂编号检定或校准机构检定周期或复校间隔真空精密压力表ZB-150-0.1～0MPa0.4级自仪四厂85-11-256一年2009-10-20精密压力表YB1500～0.1MPa0.4级自仪四厂0607034一年2009-10-20精密压力表YB1500～0.16MPa0.4级自仪四厂0606148一年2009-10-20精密压力表YB1500～0.25MPa0.4级自仪四厂71-1-1623一年2009-10-20精密压力表YB1500～0.4MPa0.4级自仪四厂88-6-404一年2009-10-20精密压力表YB1500～0.6MPa0.4级自仪四厂86-11-1463一年2009-10-20精密压力表YB1500～1MPa0.4级自仪四厂86-7-3066一年2009-10-20精密压力表YB1500～1.6MPa0.4级自仪四厂85-7-018一年2009-10-20精密压力表YB1500～2.5MPa0.4级自仪四厂79-4-1022一年2009-10-20精密压力表YB1500～4MPa0.4级自仪四厂86-7-3311一年2009-10-20精密压力表YB1500～6MPa0.4级自仪四厂85-7-022一年2009-10-20精密压力表YB1500～10MPa0.4级自仪四厂85-7-019一年2009-10-20精密压力表YB1500～16MPa0.4级自仪四厂85-7-023一年2009-10-20精密压力表YB1500～25MPa0.4级自仪四厂85-7-015一年2009-10-20精密压力表YB1500～40MPa0.4级自仪四厂87-7-021一年2009-10-20精密压力表YB1500～60MPa0.4级自仪四厂87-7-024一年2009-10-20主要配套设备压力表两用校验仪LYL-6000～60MPa/徐州计量技术开发所586/气压源、真空泵YQ02-0.1～0MPa/4505/2三、计量标准的主要技术指标选用上海市自动化仪表四厂生产的YB150型系列精密压力表作为本单位标准器，并配备江苏徐州计量技术开发所制造的LYL型两用校验仪，校验仪分两路，水管路校验“禁油”氧气压力表，油管路校验一般压力表。本所计量标准可检定（0～60）MPa的一般压力表和（-0.1～0）MPa的真空表。四、环境条件项目要求实际情况结论温度(20±5)℃符合合格湿度＜80%符合合格防尘无灰尘符合合格压力大气压符合合...
