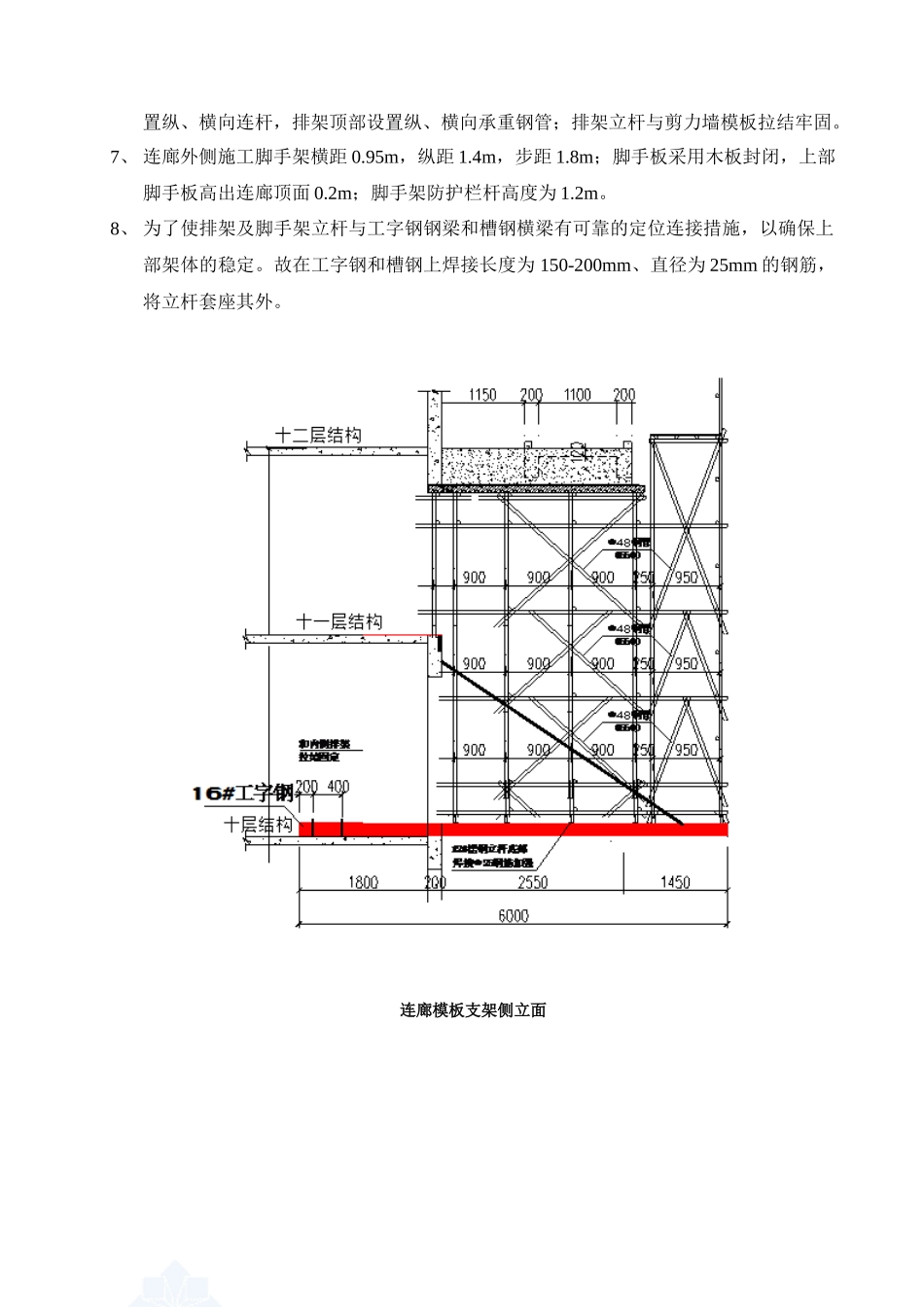

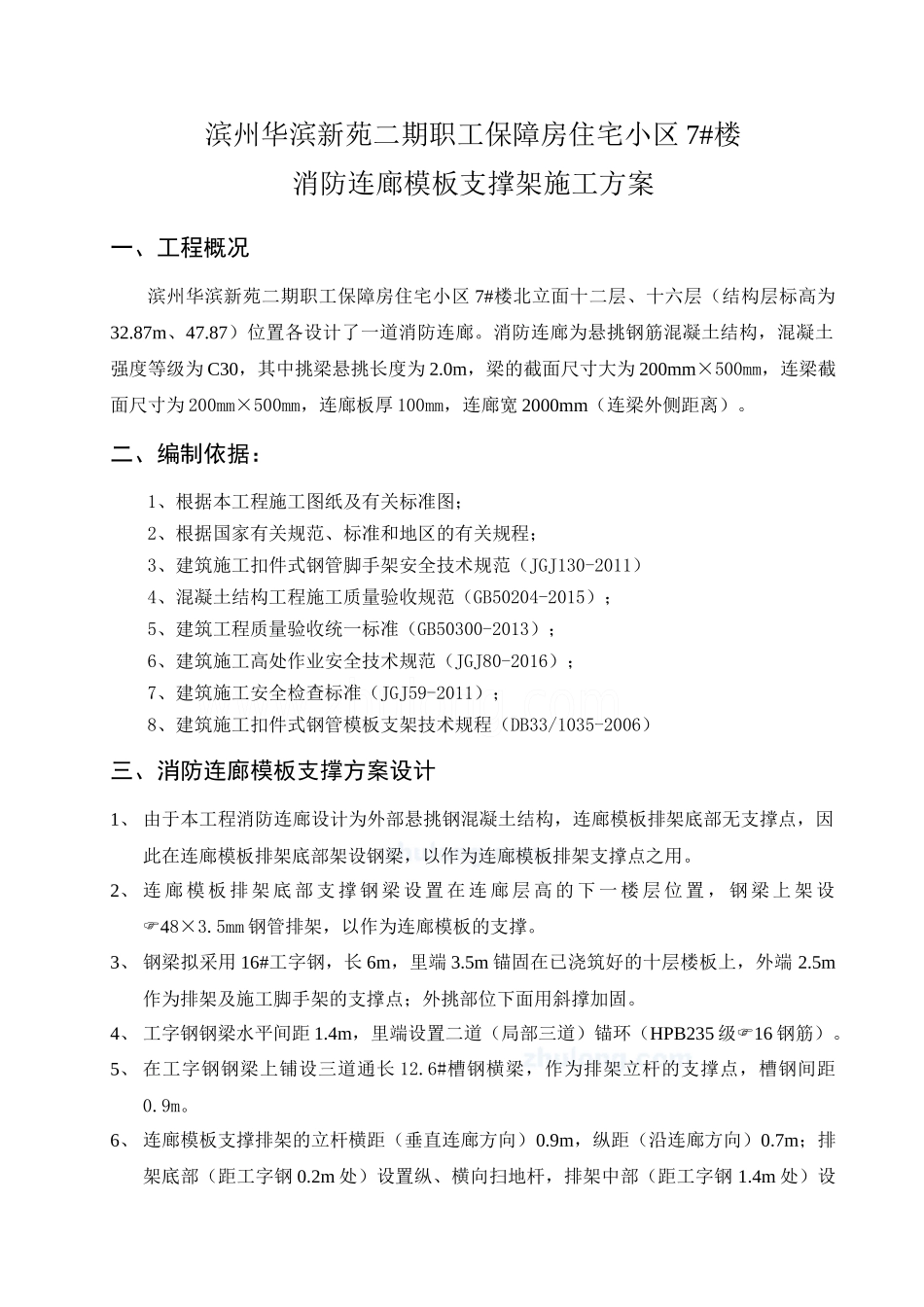

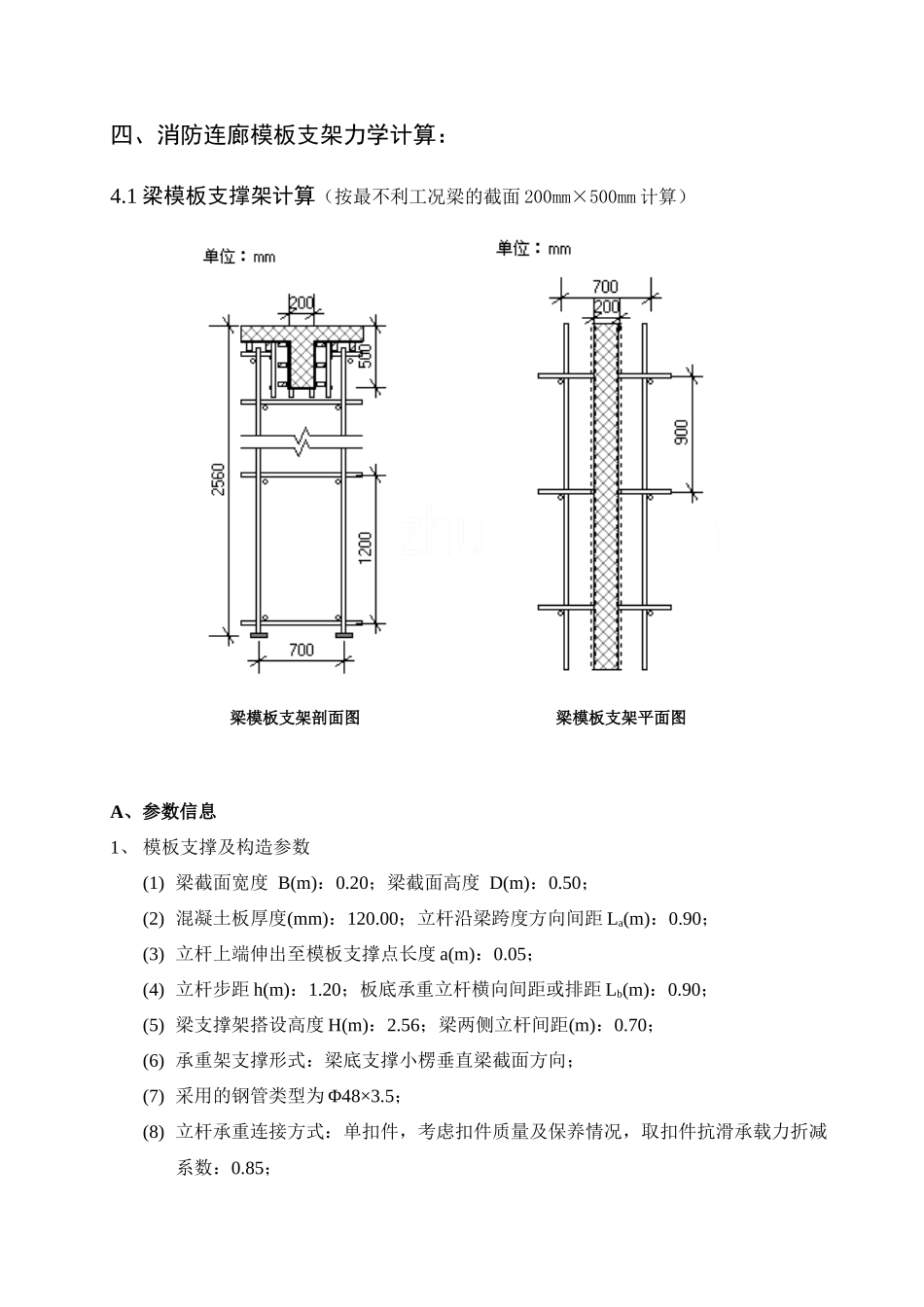

滨州华滨新苑二期职工保障房住宅小区7#楼消防连廊模板支撑架施工方案一、工程概况滨州华滨新苑二期职工保障房住宅小区7#楼北立面十二层、十六层（结构层标高为32.87m、47.87）位置各设计了一道消防连廊。消防连廊为悬挑钢筋混凝土结构，混凝土强度等级为C30，其中挑梁悬挑长度为2.0m，梁的截面尺寸大为200mm×500mm，连梁截面尺寸为200mm×500mm，连廊板厚100mm，连廊宽2000mm（连梁外侧距离）。二、编制依据：1、根据本工程施工图纸及有关标准图；2、根据国家有关规范、标准和地区的有关规程；3、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）4、混凝土结构工程施工质量验收规范（GB50204-2015）；5、建筑工程质量验收统一标准（GB50300-2013）；6、建筑施工高处作业安全技术规范（JGJ80-2016）；7、建筑施工安全检查标准（JGJ59-2011）；8、建筑施工扣件式钢管模板支架技术规程（DB33/1035-2006）三、消防连廊模板支撑方案设计1、由于本工程消防连廊设计为外部悬挑钢混凝土结构，连廊模板排架底部无支撑点，因此在连廊模板排架底部架设钢梁，以作为连廊模板排架支撑点之用。2、连廊模板排架底部支撑钢梁设置在连廊层高的下一楼层位置，钢梁上架设48×3.5mm钢管排架，以作为连廊模板的支撑。3、钢梁拟采用16#工字钢，长6m，里端3.5m锚固在已浇筑好的十层楼板上，外端2.5m作为排架及施工脚手架的支撑点；外挑部位下面用斜撑加固。4、工字钢钢梁水平间距1.4m，里端设置二道（局部三道）锚环（HPB235级16钢筋）。5、在工字钢钢梁上铺设三道通长12.6#槽钢横梁，作为排架立杆的支撑点，槽钢间距0.9m。6、连廊模板支撑排架的立杆横距（垂直连廊方向）0.9m，纵距（沿连廊方向）0.7m；排架底部（距工字钢0.2m处）设置纵、横向扫地杆，排架中部（距工字钢1.4m处）设置纵、横向连杆，排架顶部设置纵、横向承重钢管；排架立杆与剪力墙模板拉结牢固。7、连廊外侧施工脚手架横距0.95m，纵距1.4m，步距1.8m；脚手板采用木板封闭，上部脚手板高出连廊顶面0.2m；脚手架防护栏杆高度为1.2m。8、为了使排架及脚手架立杆与工字钢钢梁和槽钢横梁有可靠的定位连接措施，以确保上部架体的稳定。故在工字钢和槽钢上焊接长度为150-200mm、直径为25mm的钢筋，将立杆套座其外。连廊模板支架侧立面四、消防连廊模板支架力学计算：4.1梁模板支撑架计算（按最不利工况梁的截面200mm×500mm计算）梁模板支架剖面图梁模板支架平面图A、参数信息1、模板支撑及构造参数(1)梁截面宽度B(m)：0.20；梁截面高度D(m)：0.50；(2)混凝土板厚度(mm)：120.00；立杆沿梁跨度方向间距La(m)：0.90；(3)立杆上端伸出至模板支撑点长度a(m)：0.05；(4)立杆步距h(m)：1.20；板底承重立杆横向间距或排距Lb(m)：0.90；(5)梁支撑架搭设高度H(m)：2.56；梁两侧立杆间距(m)：0.70；(6)承重架支撑形式：梁底支撑小楞垂直梁截面方向；(7)采用的钢管类型为Φ48×3.5；(8)立杆承重连接方式：单扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数：0.85；2、荷载参数(1)新浇混凝土重力密度(kN/m3)：24.00；(2)模板自重(kN/m2)：0.35；(3)钢筋自重(kN/m3):1.50；(4)施工均布荷载标准值(kN/m2)：3.0；(5)新浇混凝土侧压力标准值(kN/m2)：14.4；(6)振捣混凝土对梁底模板荷载(kN/m2)：2.0；(7)振捣混凝土对梁侧模板荷载(kN/m2)：4.0；3、材料参数(1)木材品种：杉木；木材弹性模量E(N/mm2)：9000.0；(2)木材抗压强度设计值fc(N/mm)：10.0；(3)木材抗弯强度设计值fm(N/mm2)：13.0；木材抗剪强度设计值fv(N/mm2)：1.5；(4)面板材质：胶合面板；面板厚度(mm)：18.00；(5)面板弹性模量E(N/mm2)：9500.0；面板抗弯强度设计值fm(N/mm2)：13.0；4、梁底模板参数(1)梁底方木截面宽度b(mm)：40.0；梁底方木截面高度h(mm)：80.0；(2)梁底纵向支撑根数：2；5、梁侧模板参数(1)主楞间距(mm)：700；次楞根数：3；(2)主楞竖向支撑点数量：2；(3)固定支撑水平间距(mm)：700；(4)竖向支撑点到梁底距离依次是：0mm，245mm；(5)主楞材料：圆钢管；(6)直径(mm)：48.00；壁厚(mm)：3.50；(7)主楞合并根数：2；(8)次楞材料：木方；(9)宽度(mm)：40.00；...
