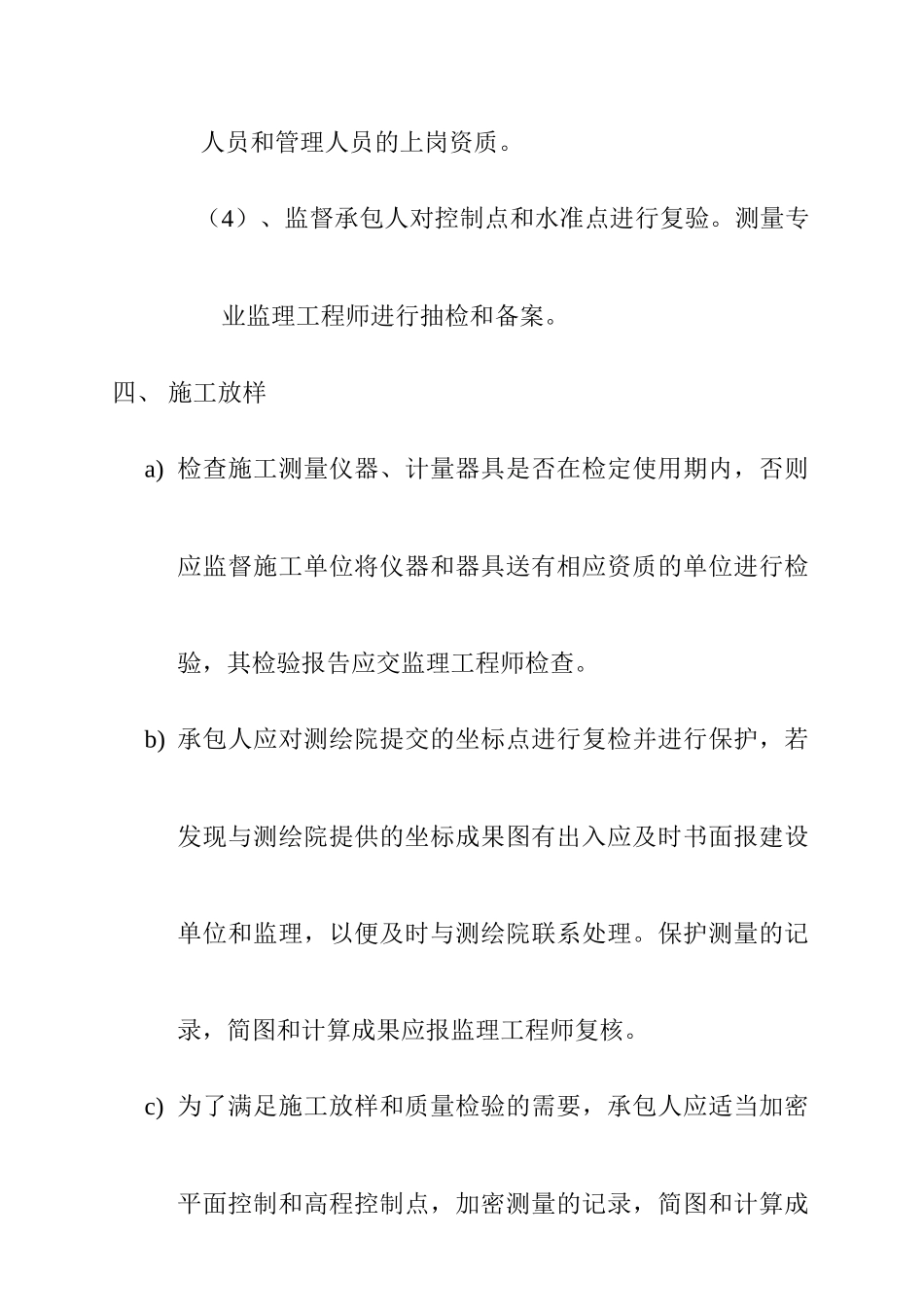

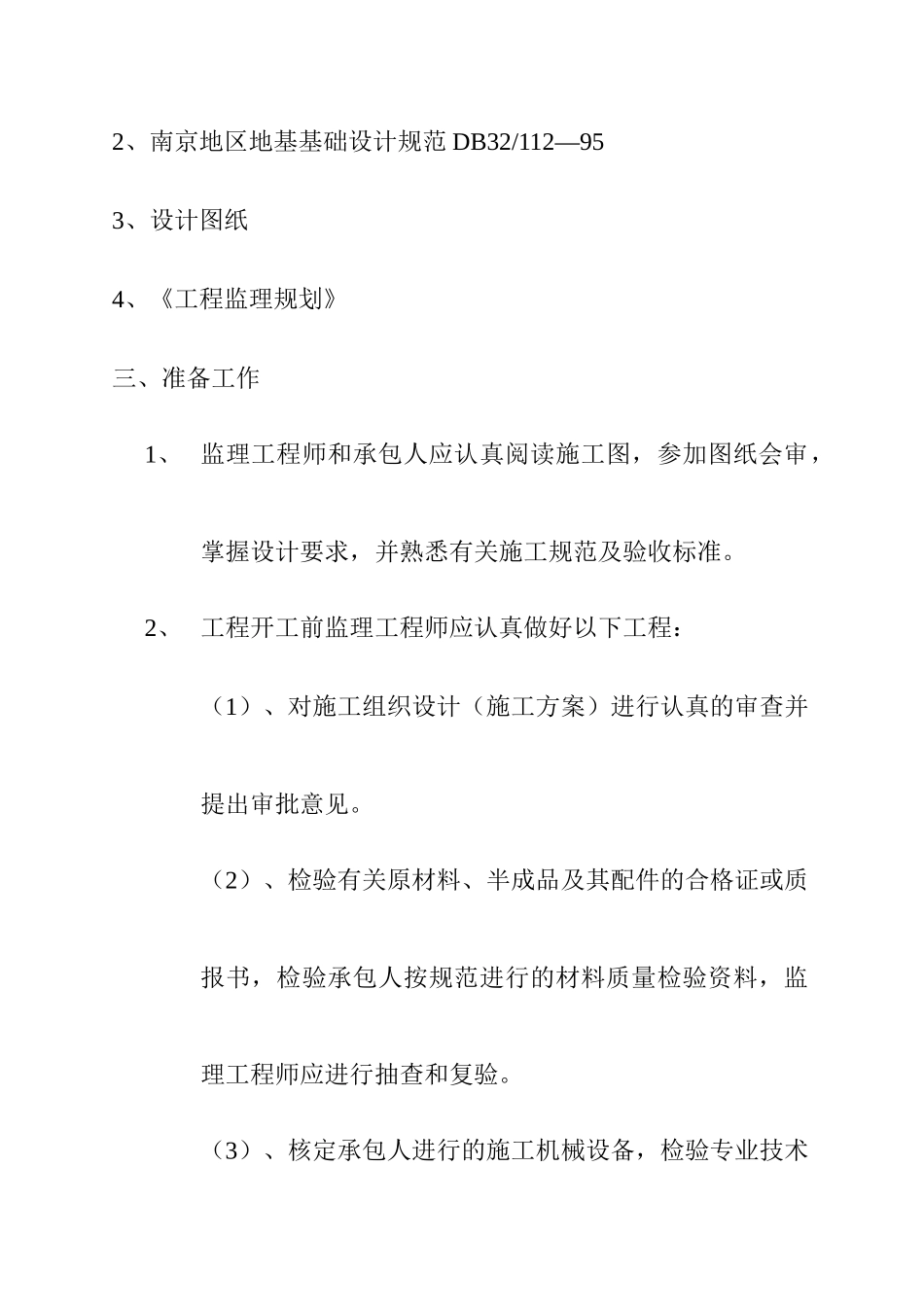

静压桩施工监理实施细则一、工程概况1．工程名称:黄埔香格里拉花园2．建设地址:南京白下区大光路生计处80号3．工程规模：总建筑面积78000M24．工程结构特点简要描述：静压管桩基础，桩长19M～21M，混凝土强度C30~C35；主体为框架剪力墙混凝土结构；抗震设计等级为三级，抗震设防烈度为7度。二、引用规范及条款1、《建筑桩基技术规范》JGJ94—942、南京地区地基基础设计规范DB32/112—953、设计图纸4、《工程监理规划》三、准备工作1、监理工程师和承包人应认真阅读施工图，参加图纸会审，掌握设计要求，并熟悉有关施工规范及验收标准。2、工程开工前监理工程师应认真做好以下工程：（1）、对施工组织设计（施工方案）进行认真的审查并提出审批意见。（2）、检验有关原材料、半成品及其配件的合格证或质报书，检验承包人按规范进行的材料质量检验资料，监理工程师应进行抽查和复验。（3）、核定承包人进行的施工机械设备，检验专业技术人员和管理人员的上岗资质。（4）、监督承包人对控制点和水准点进行复验。测量专业监理工程师进行抽检和备案。四、施工放样a)检查施工测量仪器、计量器具是否在检定使用期内，否则应监督施工单位将仪器和器具送有相应资质的单位进行检验，其检验报告应交监理工程师检查。b)承包人应对测绘院提交的坐标点进行复检并进行保护，若发现与测绘院提供的坐标成果图有出入应及时书面报建设单位和监理，以便及时与测绘院联系处理。保护测量的记录，简图和计算成果应报监理工程师复核。c)为了满足施工放样和质量检验的需要，承包人应适当加密平面控制和高程控制点，加密测量的记录，简图和计算成果应报监理复检。d)承包人有义务无偿提供测量仪器和测量人员并协助监理工程师进行复核。五、桩基施工质量控制为了对静压管桩施工质量进行有效地控制，应按施工顺序建立一级质量控制点，包括：桩的进场验收，压桩施工，检测控制等。在一级控制点下又设置若干二级控制点，层层把关，只有在上道工序完成并经验收合格、签署书面意见后才可进行下道工序的施工。静压管桩施工中所设置的一系列控制点及其控制内容、质量标准、保证措施。1、桩的规格：参照江苏省结构构件标准图集＜先张法预应力混凝土管桩＞苏Ｇ２００１０１，桩型号为ＰＴＣ８０－５００－Ｃ６０。2、桩的检查：桩进场检查桩的制作日期、砼试块报告、合格证、检测报告，桩使用钢材的合格证、检测报告、钢筋对焊接头的试验报告、预应力钢筋的冷拉和张拉纪录。水泥、砂、石的检测报告等。3、桩的验收3.1、桩身成品砼不得有内离析现象；外表应平整、密实、不得有蜂窝麻面、裂逢（内壁因养护而产生的干缩裂缝除外），端面应平整，砼不得高出接头端面，预应力钢筋不允许断筋、脱头；合缝及包箍处不允许漏浆，内表面不得塌落后露筋。3.2、管桩允许偏差见表1。表1项目允许偏差优等品一等品合格品长度（L）+0.3%L-0.3%L+0.5%L-0.4%L+0.7%L-0.5%L端部倾斜≤0.3%D≤0.4%D≤0.5%D外径（D）D≤600+2、-2+4、-2+5、-4D>600+3、-2+5、-2+7、-4壁厚（t）+10、0+15、0正偏差不限、0保护层厚度+5、0(+5、0)+7、-3（+7、0）+10、-5（+10、0）桩身弯曲度L/1500L/1200L/1200柱端板外侧平面度0.2内径+0、-1外径+0、-2厚度正偏差不限、0注：括号中数字用于预应力砼薄壁管桩（PTC）4、桩的堆放4.1、管桩吊运应轻吊轻放，严禁碰撞。4.2、管桩堆放、吊运支点位置参见下图Ａ，也可直接钩住管桩两端水平起吊，对不满足抗裂要求的应按吊点起吊，起吊时，绳索与桩的夹角应≥45°。当管桩长度≥20m时，应采用如图Ｂ四点堆放或起吊。4.3、施打前管桩吊立吊点位置如图Ｃ、图Ｄ，如改变吊点位置应进行验算。4.4、管桩堆放层数，应根据其强度、地面承载力、垫木及堆垛稳定性确定。本工程一般不超过两层。4.5、管桩应按支点位置放在垫忱上，层与层之间用垫木隔开，每层垫木应在同一水平上，各层垫木位置应在同一垂直线上，堆垛时，必须在两侧打好防止滚垛的木契。垫木不许用软垫木、腐朽木。5、静压桩的施工。5.1、沉桩的可行性判断：静压桩施工前，监理工程师要认真熟悉场地及周边环境，吃透地质资料，以工程地质报告提供的静力触探比贯入阻...
