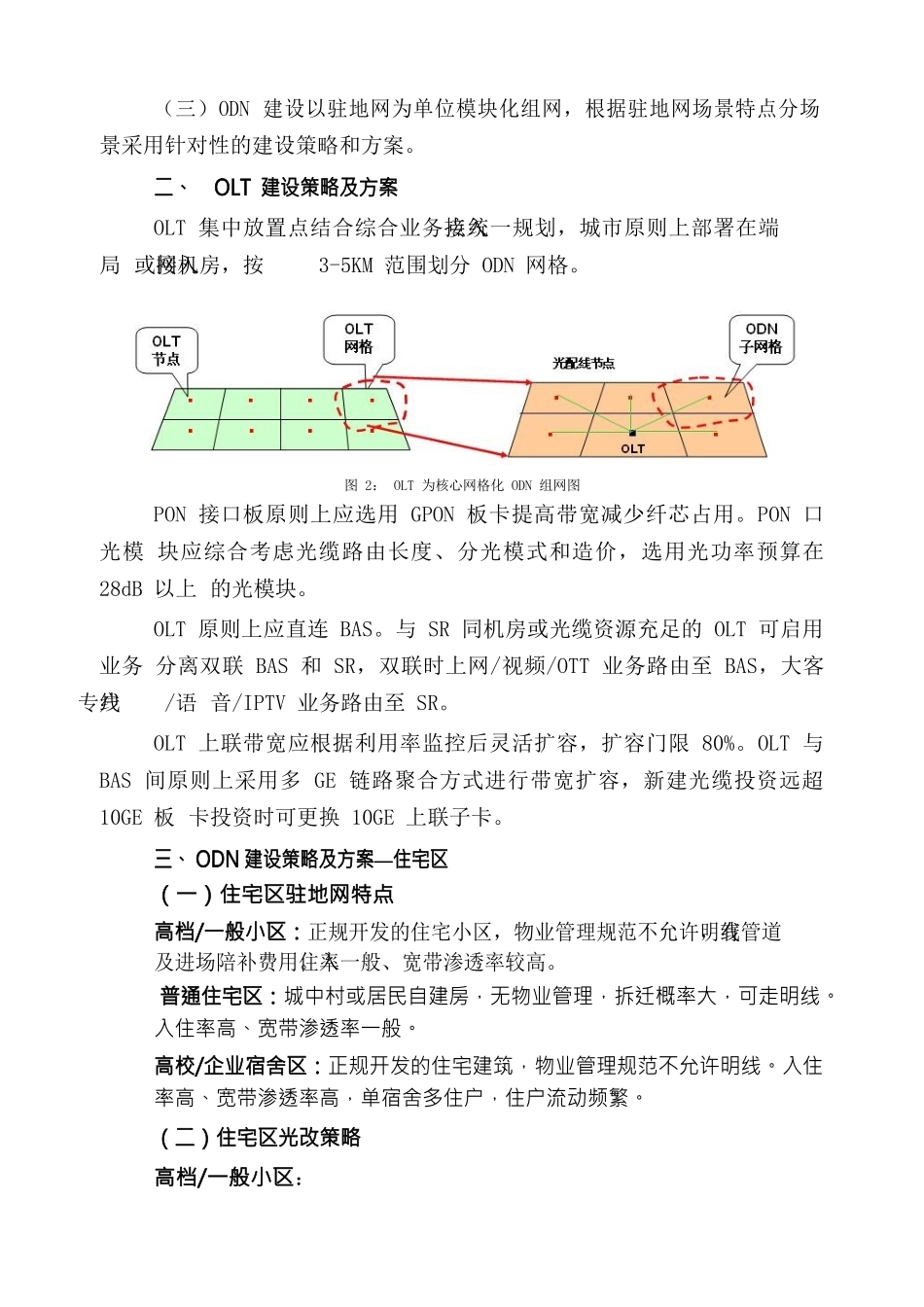

安徽联通宽带接入网光网改造工作指导手册中国联合网络通信有限公司安徽省分公司2015年6月企业秘密电脑/手机/PAD/OTT/电话电脑/手机/PAD/商话主干引入段配线段入户段终端第一部分城市光网改造及PSTN退网建设指导意见一、总体思路（一）按PSTN端局、模块局、接入网整区域连片光网改造。（二）推行“建设区域网格化、ODN组网模块化、设计施工标准化”建设模式。接入层打造全光网络，以OLT集中放置点为核心建设ODN网格，ODN网格采用FTTH二级分光模块化组网，实现宽带/IPTV/OTT/大客户/语音等多业务一体化综合接入。核心网上网/视频/OTT专线/IPTV语音BASSRIMS/软交OLTOLTOLT主干光缆网住宅区分纤箱24/48芯配线光缆一级光分箱商业楼宇（写字楼）分纤箱24/48芯配线光缆一级光分箱专业市场分纤箱24/48芯配线光缆一级光分箱驻地网ODN配线光缆二级光分箱入户皮线光缆ONU配线光缆二级光分箱入户皮线光缆ONUONU配线光缆二级光分箱入户皮线光缆ONUGEE1带宽PB出租XFEPOT电商脑话图1：城市FTTH网络结构图（三）ODN建设以驻地网为单位模块化组网，根据驻地网场景特点分场景采用针对性的建设策略和方案。二、OLT建设策略及方案OLT集中放置点结合综合业务接入点统一规划，城市原则上部署在端局或接入网机房，按3-5KM范围划分ODN网格。图2：OLT为核心网格化ODN组网图PON接口板原则上应选用GPON板卡提高带宽减少纤芯占用。PON口光模块应综合考虑光缆路由长度、分光模式和造价，选用光功率预算在28dB以上的光模块。OLT原则上应直连BAS。与SR同机房或光缆资源充足的OLT可启用业务分离双联BAS和SR，双联时上网/视频/OTT业务路由至BAS，大客户专线/语音/IPTV业务路由至SR。OLT上联带宽应根据利用率监控后灵活扩容，扩容门限80%。OLT与BAS间原则上采用多GE链路聚合方式进行带宽扩容，新建光缆投资远超10GE板卡投资时可更换10GE上联子卡。三、ODN建设策略及方案—住宅区（一）住宅区驻地网特点高档/一般小区：正规开发的住宅小区，物业管理规范不允许明线，有管道及进场陪补费用。入住率一般、宽带渗透率较高。普通住宅区：城中村或居民自建房，无物业管理，拆迁概率大，可走明线。入住率高、宽带渗透率一般。高校/企业宿舍区：正规开发的住宅建筑，物业管理规范不允许明线。入住率高、宽带渗透率高，单宿舍多住户，住户流动频繁。（二）住宅区光改策略高档/一般小区：（1）多层楼层上下线管一步到位，高层提前完成竖井布线位置协调，二级光分箱安装到楼层。（2）入户皮线穿放考虑宽带渗透率和投资效益，按同址移机（迁转用户）和新装（新发展和他网用户）工单精准布放。（3）住宅包括底层商铺宽带用户、有宽带需求公众固话用户用ONU迁转（2FE+1POTS光猫），无宽带需求的用无线固话迁转。（4）固话较多的租房小公司用ONU（8/16/24FE+POTSPON+LAN设备）迁转。普通住宅区：（1）二级光分箱安装在楼宇外墙，可走明线。（2）入户皮线穿放考虑宽带渗透率和投资效益，按同址移机（迁转用户）和新装（新发展和他网用户）工单精准布放。（3）住宅包括底层商铺宽带用户、有宽带需求公众固话用ONU（2FE+1POTS光猫）迁转，无宽带需求的用无线固话迁转。高校/企业宿舍区：（1）管线一步到位，入户线按宿舍1：1布放。（2）根据现有缆线情况采用FTTH或PON+LAN方式。（3）FTTH方式用ONT（4FE光猫）迁转，PON+LAN方式用HUB迁转。（三）住宅区ODN建设方案图3：住宅区驻地网内FTTH配线段网络图驻地网内设置分纤箱接主干引入光缆，分纤箱和主干引入光缆芯数按驻地网住宅套数/64芯数核算，按12芯整数倍进行配置。配线段采用二级分光方式。一级光分路器箱在小区内采用壁挂方式分区域安放，一级分光点覆盖住户参考公式（64/宽带用户渗透率）按整栋楼宇合算，高层楼宇安放在弱电井或设备间，多层楼宇安放在单元头或外墙。二级光分路器箱贴近用户安放，高层楼宇安放在楼层弱电井，多层楼宇安放在单元头或楼道或外墙。部分区域一二级光分路器箱可合并设置。分纤箱与一级光分路器箱间采用普通配线光缆掏接分歧。分纤箱与一级光分路器箱兼作光缆分歧接头盒。一二级光分路器箱间采用配线光缆或自承式皮线光缆直连两级光分路器。分纤箱、光...
