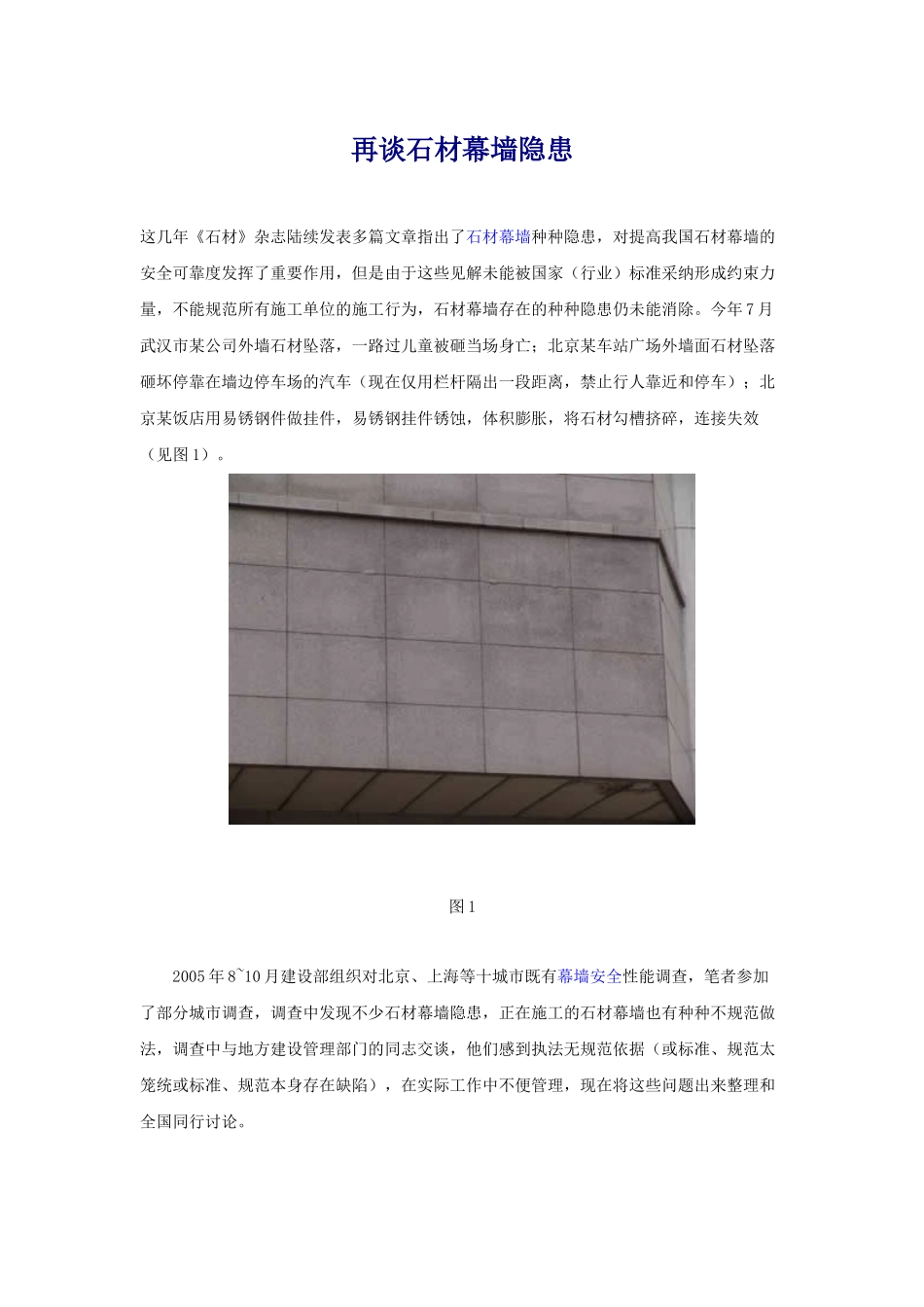

再谈石材幕墙隐患这几年《石材》杂志陆续发表多篇文章指出了石材幕墙种种隐患，对提高我国石材幕墙的安全可靠度发挥了重要作用，但是由于这些见解未能被国家（行业）标准采纳形成约束力量，不能规范所有施工单位的施工行为，石材幕墙存在的种种隐患仍未能消除。今年7月武汉市某公司外墙石材坠落，一路过儿童被砸当场身亡；北京某车站广场外墙面石材坠落砸坏停靠在墙边停车场的汽车（现在仅用栏杆隔出一段距离，禁止行人靠近和停车）；北京某饭店用易锈钢件做挂件，易锈钢挂件锈蚀，体积膨胀，将石材勾槽挤碎，连接失效（见图1）。图12005年8~10月建设部组织对北京、上海等十城市既有幕墙安全性能调查，笔者参加了部分城市调查，调查中发现不少石材幕墙隐患，正在施工的石材幕墙也有种种不规范做法，调查中与地方建设管理部门的同志交谈，他们感到执法无规范依据（或标准、规范太笼统或标准、规范本身存在缺陷），在实际工作中不便管理，现在将这些问题出来整理和全国同行讨论。一．JGJ133-2001和JC830.2-2005没有详细规定石材幕墙金属挂件的材料牌号，在实践中就给各种易锈钢件进入工程敞开大门。标准(规范、规程)必须规定石材幕墙用金属挂件当采用不锈钢件时应采用1Cr18Ni9(302)、0Cr19Ni9（304）或0Cr17Ni12M02（316）；当采用铝合金板轧制挂件时应采用3A21H14（24）、3003H14（24）、5005H14（24）、5052H14（24）；当采用铝合金热挤压挂件时应采用6061T5（T6）、6063T5（T6）6063AT5（T6）。不锈钢背栓应采用A2或A4。二．《金属与石材幕墙工程技术规范》JGJ133-2001式5.5.7-1τK=qkabβ/n(t-c)s式5.5.7-2τK=qK(2b-a)aβ/2n(t-c)s式中s为单个槽底总长度(mm)，矩形槽的槽底总长度s取为槽长加槽深的2倍，孤形槽取为园孤总长度，并要求τ≤f。在设计时，如果τ＞f，只要加大s取值，即可满足τ≤f的要求，而加大s的结果(即加大槽底总长度)反而更不安全(根据试验结果，当勾与槽的配合适当时，石材为楔形破坏，剥离面积较大，而加大槽底总长度，使槽内腔面积远远大于勾锚入面积时，就可能是槽壁剪切破坏或在楔形外表面积基本不变，槽内腔面积扩大，石材剥离面积减少，承受的剪力相应减少)。因此，建议JGJ133修订时在确定勾槽配合尺寸的基础上(槽有效长度比勾长两侧大5~7mm，槽深比勾锚入深度大3~5mm)，取s为勾长加两倍勾锚入深度。三．JC830.2-2005规定了R型和SE型挂件的技术要求，但没有任何标准(规范、规程)对使用这些挂件做石材幕墙连接件时的技术要求做出规定。例如，R型挂件JC830.2-2005图1c标示要使用环氧型石材粘接剂，但未交待R型组合挂件与石材的连接部位传递荷载（作用）是靠R型插件与槽的机械嵌合，还是靠石材-金属挂件间环氧型石材粘接剂的粘接作用，对于前者环氧型粘接剂仅作填缝用，可用非结构承载胶粘剂（云石胶），但试验结果表明，在承受风吸力时，首先是尖角破坏，进而导致连接失效（图2）；如为后者则应对环氧型石材粘接剂的牌号，性能要求作出规定，同时对胶缝设计方法（环氧型石材粘接剂的材料分项系数、强度设计值、粘接面积、粘接厚度、计算方法）；开槽方法、开槽的技术要求及允许偏差；施工工艺、检验项目及允许偏差作出规定，才能保证安全可靠。SE型挂件与石材组成的组件，在振动台抗震试验时，在竖向地震作用下，石材组件上、下运动，挂勾与挂槽的锚入深度小于上、下位移量时，挂勾从挂槽中脱出，因此要有防脱要求，这也未有规范(规程)给予明确规定。图2a正常状态b尖角破坏c连接失效四．JGJ133-2001没有对石材上开槽（钻孔）工艺要求及允许偏差作出规定，虽然设计上对开槽（钻孔）讲得头头是道，而工人操作时各行其是，加工结果与设计大径相庭，因此必须规定槽（孔）加工几允许偏差作为操作人员和检验人员的执行依据，才能保证槽（孔）加工结果，符合设计要求。JGJ133-2001第7.3.4条对石材幕墙组装要求规定为：金属板、石板安装时，左右、上下的偏差不应大于1.5mm；----第7.3.6条规定幕墙的竖向和横向板材的组装允许偏差应符合表7.3.6的规定，这些规定只规定了石材外表面平整要求(而有些规定如：竖向板材、横向板材指什么构件，竟无人知晓)，由于没有对托...
