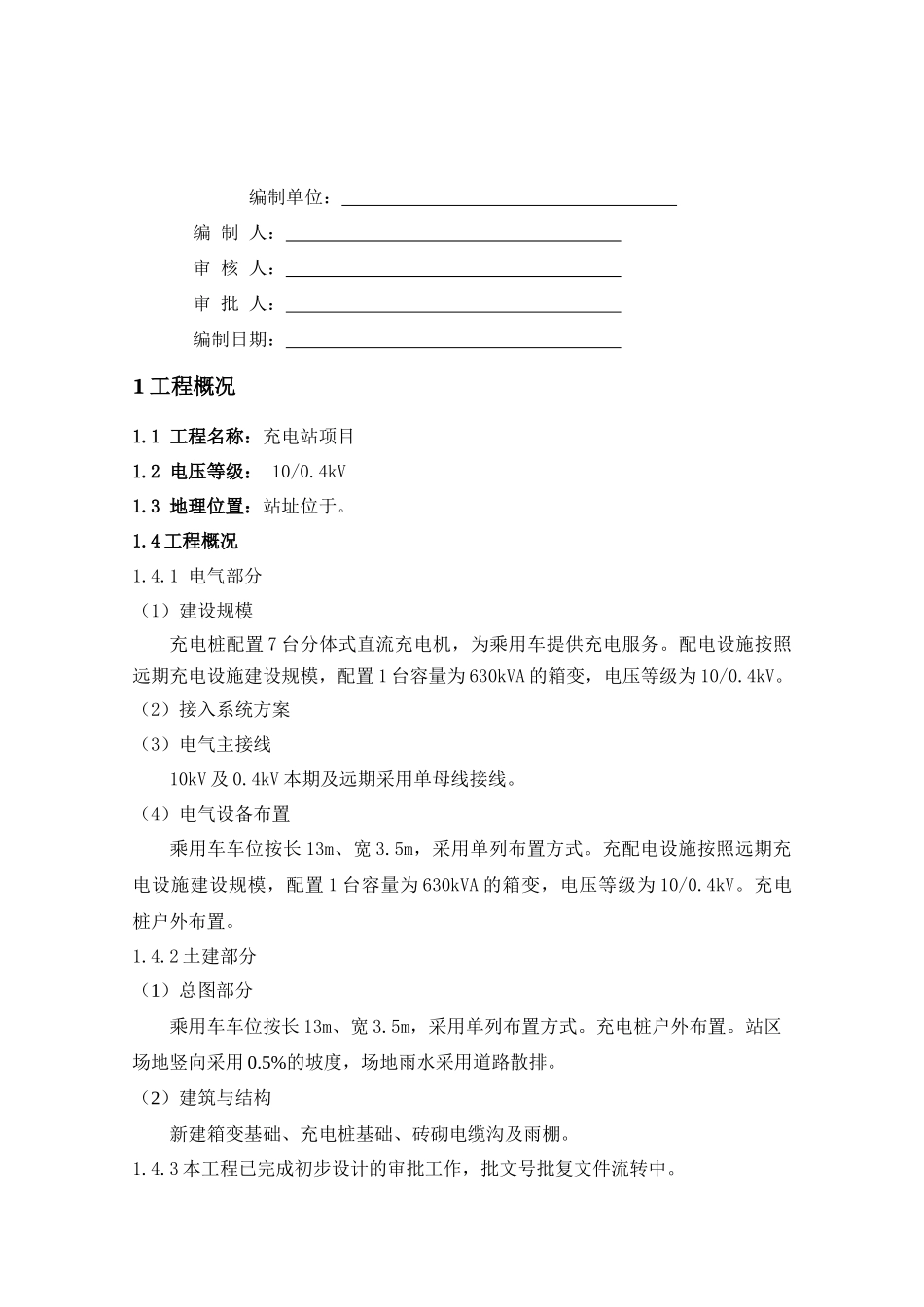

充电站项目施工组织设计编制单位：编制人：审核人：审批人：编制日期：1工程概况1.1工程名称：充电站项目1.2电压等级：10/0.4kV1.3地理位置：站址位于。1.4工程概况1.4.1电气部分（1）建设规模充电桩配置7台分体式直流充电机，为乘用车提供充电服务。配电设施按照远期充电设施建设规模，配置1台容量为630kVA的箱变，电压等级为10/0.4kV。（2）接入系统方案（3）电气主接线10kV及0.4kV本期及远期采用单母线接线。（4）电气设备布置乘用车车位按长13m、宽3.5m，采用单列布置方式。充配电设施按照远期充电设施建设规模，配置1台容量为630kVA的箱变，电压等级为10/0.4kV。充电桩户外布置。1.4.2土建部分（1）总图部分乘用车车位按长13m、宽3.5m，采用单列布置方式。充电桩户外布置。站区场地竖向采用0.5%的坡度，场地雨水采用道路散排。（2）建筑与结构新建箱变基础、充电桩基础、砖砌电缆沟及雨棚。1.4.3本工程已完成初步设计的审批工作，批文号批复文件流转中。1.5工程范围630KVA箱变基础、二次仓基础、充电桩基础、遮雨棚基础、电缆沟道等基础开挖、破路、基础建设、基础制作、基础接地及高压线缆电杆施工、现场路面硬化、清理、达到文明施工标准1.6工程计划日期计划开工：2016年9月30日计划竣工：2016年12月15日2施工方案2.1施工现场组织机构2.2施工准备2.2.1技术准备（1）熟悉图纸资料，弄清设计图的设计内容，组织有关人员进行图纸会审，注意图纸和产品技术资料提出的具体施工要求。（2）考虑和其它工程的配合问题，确定施工方法。（3）在各分项工程和特殊工序施工前，做好施工资料的编写、审核、下发。（4）必须熟悉有关电力工程的技术规范。（5）针对工程特点，对施工技术难点进行分析并提出解决办法。（6）在施工前对施工人员进行技术交底和技术培训、弄清技术要求，技术标准和施工方法。为了提高职工技术素质，培养具有专业化、现代化、科学化、年轻化的电力施工队伍，保障现场施工的需要，在开工前，严格按照公司的培训程序，做好施工技术培训工作，并根据质量手册的要求对分部工程做好技术交底工作，使现场施工人员职责明确、工艺清楚。2.2.2材料准备本工程所使用的材料，相关部门组织人员按照以下原则进行材料的准备，确保工程施工的连续性。（1）本工程所用的材料质量都必须达到国家有关标准、规程、规范中规定的标准和设计要求，符合合同规定的相应等级和甲方代表的要求。（2）所使用的设备、材料，必须有出厂合格证、材质证明和复检报告。（3）材料按计划申领、收发、运输，并派专人负责检查其质量。（4）制定严格的材料领用制度，施工过程中必须严格按计划领用。2.2.3施工场地准备根据施工场地和运输道路的选择原则，在开工前由施工负责人组织有关人员在对现场进行调查后，选择最佳施工场地与运输道路。2.2.4通讯准备日常情况下工程科与施工班组直接联系，采用无线联络。2.2.5施工力量配置根据本工程总体施工方案、工程量和公司多年总结的综合劳动定额，计划投入两个施工班组。2.2.6施工机具配置2.2.7对外关系准备由项目经理负责组织有关人员专门成立外协组。由外协组具体负责，其他部门有关人员配合，按照国家法规、当地标准、合同和设计技术要求，积极配合甲方代表工作，保证施工按计划顺利进行。2.2.8劳动力计划配置及措施2.3施工工序总体安排（按施工的先后顺序）总体施工按照先土建后电气安装的顺序进行。建构筑物的施工以网架及充电桩基础、箱变基础的施工为主线，分为两个班组，两个班组平行施工，班组内组织流水施工，辅助性设施施工穿插进行，基础施工的顺序是先施工深基础，后施工浅基础，其它在全面施工的同时，注意施工力量的平衡。电气技术人员配合土建现场施工，特别是预埋件、预留孔洞等的施工。当土建具备电气安装条件时，充分让出工作面给电气施工，尽量减少电气土建交叉施工。各专业间在同一施工区域进行流水作业，在不同施工区域间平行施工。施工总体顺序以关键线路工期为主导顺序。安装工程施工程序：土建施工基本完成，具备设备安装开工条件后，开始进行箱变、二次系统、低压配电箱、低压电缆、安防监控系统的安装调整、试验及相应的控制保护系...
