冬雨季施工培训资料VIP免费

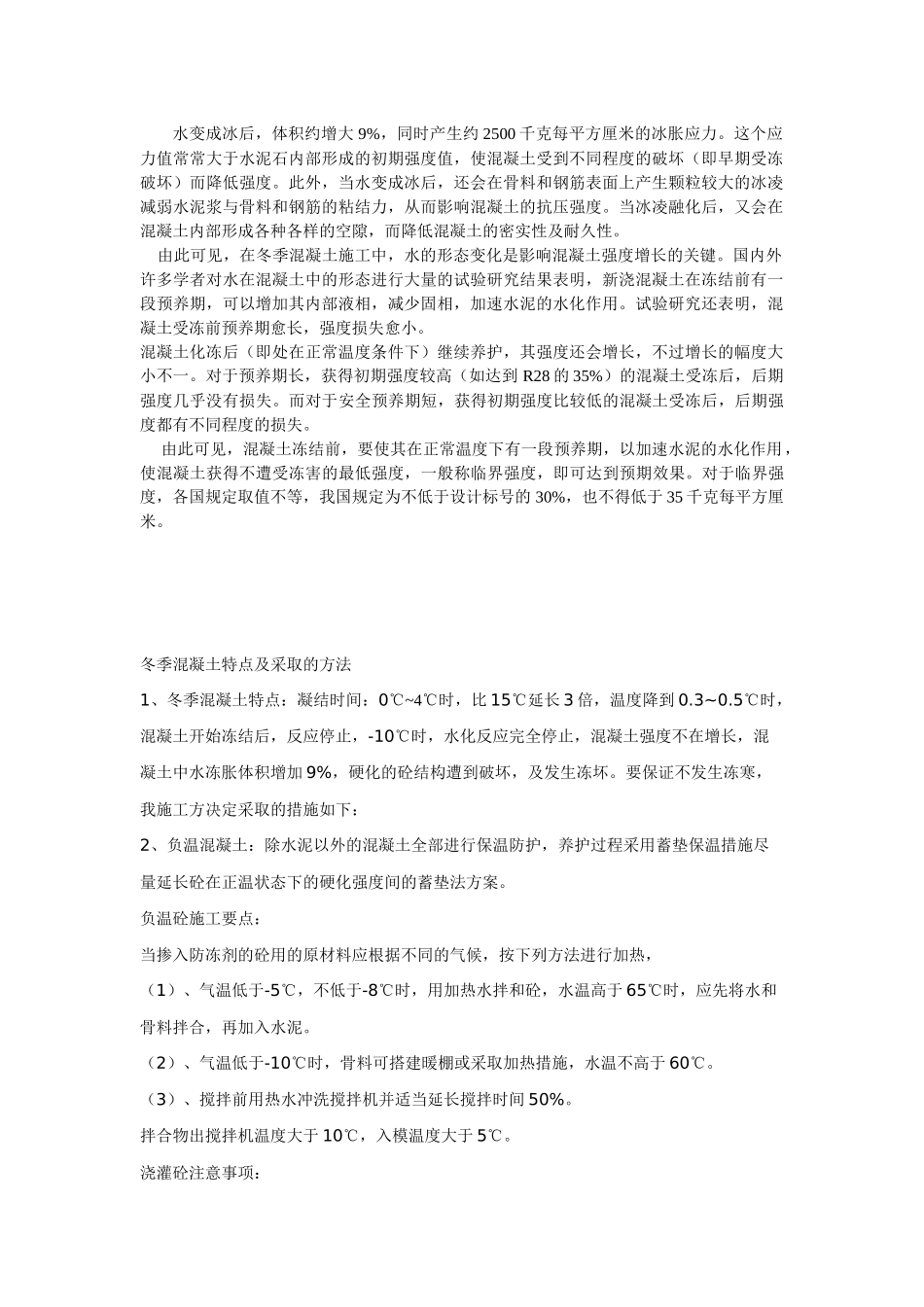

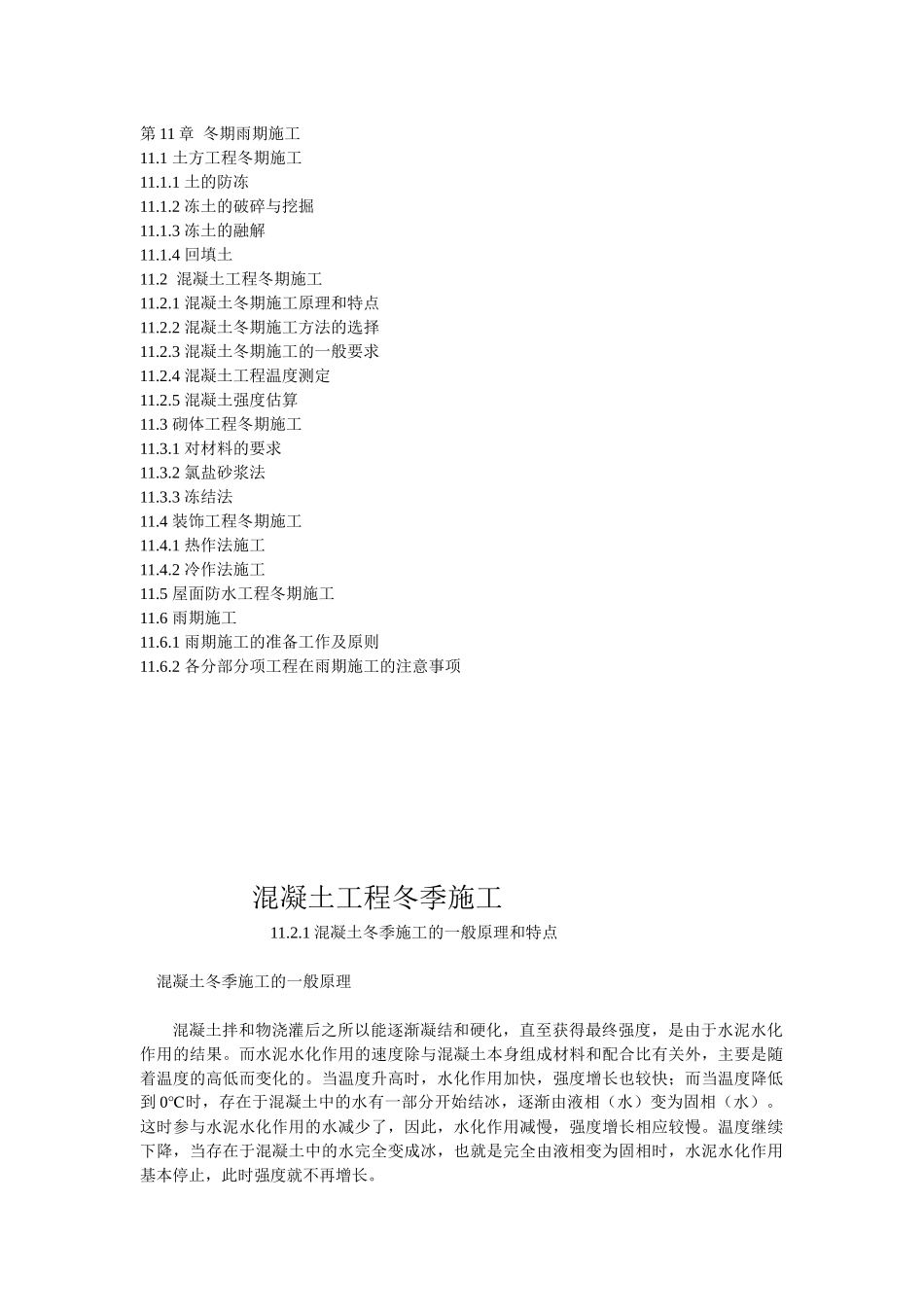

第11章冬期雨期施工11.1土方工程冬期施工11.1.1土的防冻11.1.2冻土的破碎与挖掘11.1.3冻土的融解11.1.4回填土11.2混凝土工程冬期施工11.2.1混凝土冬期施工原理和特点11.2.2混凝土冬期施工方法的选择11.2.3混凝土冬期施工的一般要求11.2.4混凝土工程温度测定11.2.5混凝土强度估算11.3砌体工程冬期施工11.3.1对材料的要求11.3.2氯盐砂浆法11.3.3冻结法11.4装饰工程冬期施工11.4.1热作法施工11.4.2冷作法施工11.5屋面防水工程冬期施工11.6雨期施工11.6.1雨期施工的准备工作及原则11.6.2各分部分项工程在雨期施工的注意事项混凝土工程冬季施工11.2.1混凝土冬季施工的一般原理和特点混凝土冬季施工的一般原理混凝土拌和物浇灌后之所以能逐渐凝结和硬化，直至获得最终强度，是由于水泥水化作用的结果。而水泥水化作用的速度除与混凝土本身组成材料和配合比有关外，主要是随着温度的高低而变化的。当温度升高时，水化作用加快，强度增长也较快；而当温度降低到0℃时，存在于混凝土中的水有一部分开始结冰，逐渐由液相（水）变为固相（水）。这时参与水泥水化作用的水减少了，因此，水化作用减慢，强度增长相应较慢。温度继续下降，当存在于混凝土中的水完全变成冰，也就是完全由液相变为固相时，水泥水化作用基本停止，此时强度就不再增长。水变成冰后，体积约增大9%，同时产生约2500千克每平方厘米的冰胀应力。这个应力值常常大于水泥石内部形成的初期强度值，使混凝土受到不同程度的破坏（即早期受冻破坏）而降低强度。此外，当水变成冰后，还会在骨料和钢筋表面上产生颗粒较大的冰凌减弱水泥浆与骨料和钢筋的粘结力，从而影响混凝土的抗压强度。当冰凌融化后，又会在混凝土内部形成各种各样的空隙，而降低混凝土的密实性及耐久性。由此可见，在冬季混凝土施工中，水的形态变化是影响混凝土强度增长的关键。国内外许多学者对水在混凝土中的形态进行大量的试验研究结果表明，新浇混凝土在冻结前有一段预养期，可以增加其内部液相，减少固相，加速水泥的水化作用。试验研究还表明，混凝土受冻前预养期愈长，强度损失愈小。混凝土化冻后（即处在正常温度条件下）继续养护，其强度还会增长，不过增长的幅度大小不一。对于预养期长，获得初期强度较高（如达到R28的35%）的混凝土受冻后，后期强度几乎没有损失。而对于安全预养期短，获得初期强度比较低的混凝土受冻后，后期强度都有不同程度的损失。由此可见，混凝土冻结前，要使其在正常温度下有一段预养期，以加速水泥的水化作用，使混凝土获得不遭受冻害的最低强度，一般称临界强度，即可达到预期效果。对于临界强度，各国规定取值不等，我国规定为不低于设计标号的30%，也不得低于35千克每平方厘米。冬季混凝土特点及采取的方法1、冬季混凝土特点：凝结时间：0℃~4℃时，比15℃延长3倍，温度降到0.3~0.5℃时，混凝土开始冻结后，反应停止，-10℃时，水化反应完全停止，混凝土强度不在增长，混凝土中水冻胀体积增加9%，硬化的砼结构遭到破坏，及发生冻坏。要保证不发生冻寒，我施工方决定采取的措施如下：2、负温混凝土：除水泥以外的混凝土全部进行保温防护，养护过程采用蓄垫保温措施尽量延长砼在正温状态下的硬化强度间的蓄垫法方案。负温砼施工要点：当掺入防冻剂的砼用的原材料应根据不同的气候，按下列方法进行加热，（1）、气温低于-5℃，不低于-8℃时，用加热水拌和砼，水温高于65℃时，应先将水和骨料拌合，再加入水泥。（2）、气温低于-10℃时，骨料可搭建暖棚或采取加热措施，水温不高于60℃。（3）、搅拌前用热水冲洗搅拌机并适当延长搅拌时间50%。拌合物出搅拌机温度大于10℃，入模温度大于5℃。浇灌砼注意事项：（1）、15分钟内应将现场砼浇灌完毕。（2）、在负温情况下，不能浇水。（3）、外部加以覆盖，保温材料，养护初期，温度不得低于防冻剂的规定温度。（4）、当气温低于-15℃时，受冻临界强度不得小于4N/mm2，及大小设计强度的20%。3、蓄垫法适合条件：5℃~-15℃大模板墙柱架结构梁、柱、板混合结构。（1）、原材料加热。（2）、低温早强剂、防冻剂。（3）、一般保温材料或高材料，费用底。三、施工生产任务安排及施...
