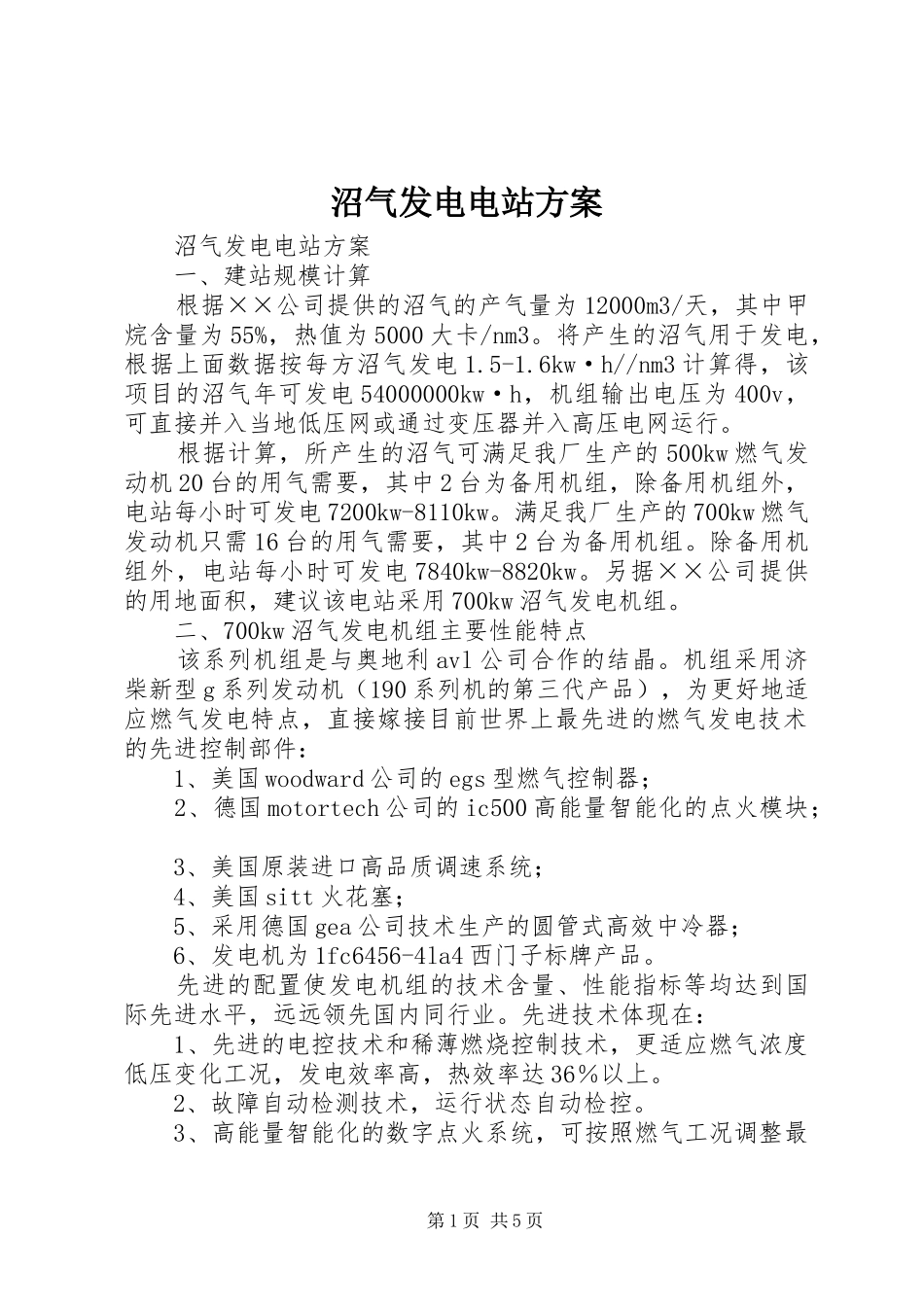

沼气发电电站方案沼气发电电站方案一、建站规模计算根据××公司提供的沼气的产气量为12000m3/天，其中甲烷含量为55%，热值为5000大卡/nm3。将产生的沼气用于发电，根据上面数据按每方沼气发电1.5-1.6kw·h//nm3计算得，该项目的沼气年可发电54000000kw·h，机组输出电压为400v，可直接并入当地低压网或通过变压器并入高压电网运行。根据计算，所产生的沼气可满足我厂生产的500kw燃气发动机20台的用气需要，其中2台为备用机组，除备用机组外，电站每小时可发电7200kw-8110kw。满足我厂生产的700kw燃气发动机只需16台的用气需要，其中2台为备用机组。除备用机组外，电站每小时可发电7840kw-8820kw。另据××公司提供的用地面积，建议该电站采用700kw沼气发电机组。二、700kw沼气发电机组主要性能特点该系列机组是与奥地利avl公司合作的结晶。机组采用济柴新型g系列发动机（190系列机的第三代产品），为更好地适应燃气发电特点，直接嫁接目前世界上最先进的燃气发电技术的先进控制部件：1、美国woodward公司的egs型燃气控制器；2、德国motortech公司的ic500高能量智能化的点火模块；3、美国原装进口高品质调速系统；4、美国sitt火花塞；5、采用德国gea公司技术生产的圆管式高效中冷器；6、发电机为1fc6456-4la4西门子标牌产品。先进的配置使发电机组的技术含量、性能指标等均达到国际先进水平，远远领先国内同行业。先进技术体现在：1、先进的电控技术和稀薄燃烧控制技术，更适应燃气浓度低压变化工况，发电效率高，热效率达36％以上。2、故障自动检测技术，运行状态自动检控。3、高能量智能化的数字点火系统，可按照燃气工况调整最第1页共5页佳点火状况。4、自动跟踪燃气浓度变化，适时调整发动机的最佳运行状态，确保100%的发电效率。5、无隙并网技术，自动并车、并网。1三、燃气成分及净化要求沼气中的杂质含量如si、hs等应控制在一定的范围内。硫份对机组有腐蚀作用，过量的硫会影响沼气在发动机内的燃烧，引起工作的不稳定，沼气中有过量的杂质，必需加装针对特殊杂质的处理设备。1、燃气净化要求。燃气应经过过滤装置，无液态水；杂质颗粒不应大于5μm，灰尘含量应小于10mg/m，硫化氢含量应小于20mg/m。2、燃气压力。1512系列机组可适应零压力低压燃气气源，一般压力在4-50kpa。3、循环冷却水采用半开式循环冷却系统，优点是。冷却效果好，能有效降低发动机的热负荷，延长发动机部件的寿命。700kw发电机组冷却系统分内循环和外循环两个系统。内部循环采用软化水，补水量为每台机组5kg/天；外部循环系统水质为普通水质，循环冷却水系统循环水量为每台机组70-80m/h。（1）内部循环燃气发电机组内循环补水流程为。处理后的软化水→软化水箱→给水管→各机组，燃气发电机房内设一个软化水箱，用于补充机组内循环的水量。（2）外部循环新建循环冷却水水泵房和冷却塔、水池等构成外循环冷却水系统，根据水源水质情况，发电机组出水水温较高，循环水有一定的结垢倾向，因此考虑设电子除垢器进行除垢，以防止污垢堵塞管道，影响设备运行；同时增加必要的杀菌剂和缓蚀剂，以防止高温下细菌滋生和腐蚀管道。外循环冷却水池为半地上钢筋混凝土结构，玻璃钢冷却塔，安装在冷却水池上。第2页共5页333四、机组的外围配套设备机组的外围配套设备可由用户购买，也可由我厂成套提供，具体包括如下内容：沼气净化系统：脱水、脱硫、气水分离等设备；冷却系统：冷却塔、水泵等；冷却系统设备：烟气余热利用系统：集烟器、烟气热交换器等，产生热水或蒸汽；供配电系统：配电屏或隔离屏、变压器（上网用）、电力电缆等。五、电站电气部分（1）接入系统2发电站输出0.4kv电压，通过升压变压器构成单元接线。发电装置投入高压系统前，先将高压系统电引至发电装置升压变低压侧，为其提供低压直流启动电源及冷却循环用交流电源。发电机组启动后，检测低压同期，发电机组在低压侧与电网并联运行。通过升压变压器与高压系统相连，向系统送电。（2）站用电气系统站用电配电柜为400v低压。分别控制机组冷却循环泵、冷却塔等装置的起停。机房内动力及照明电源。（3）直流控制系统配置免维护直流屏。该直流设备...
