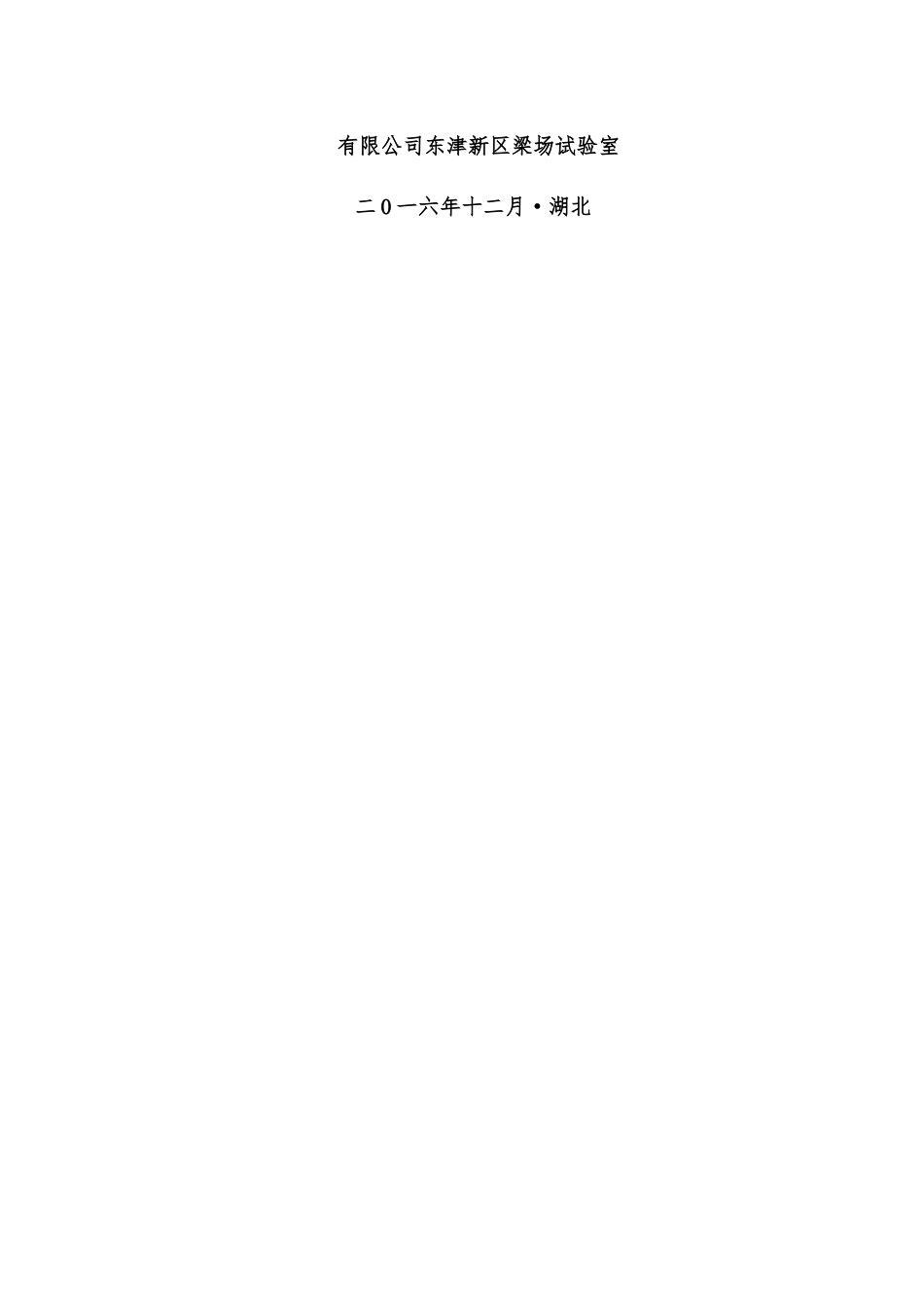

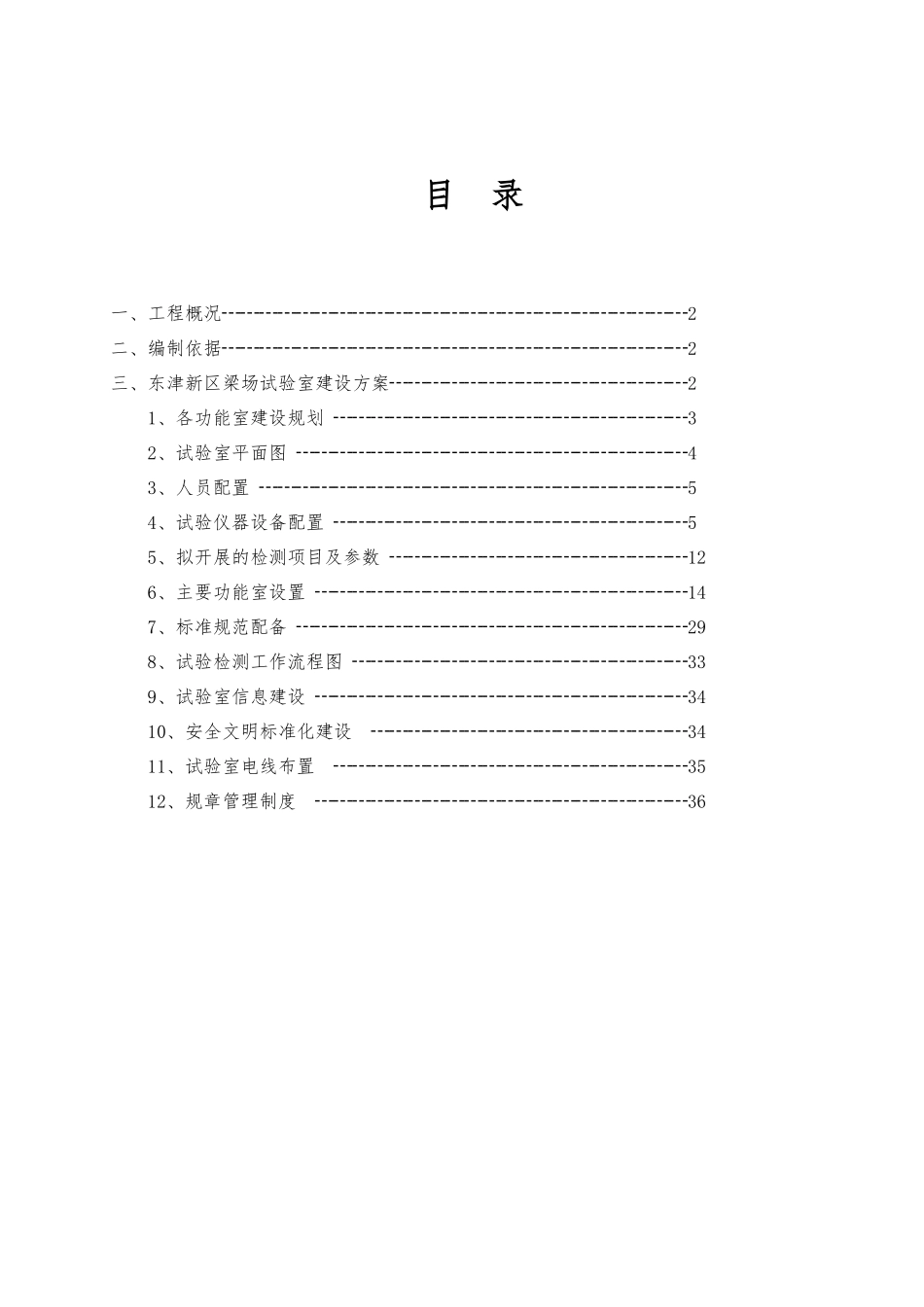

中铁十九局集团第二工程有限公司东津新区梁场试验室建设方案中铁十九局集团第二工程有限公司东津新区梁场试验室二0一六年十二月·湖北目录一、工程概况┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄2二、编制依据┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄2三、东津新区梁场试验室建设方案┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄21、各功能室建设规划┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄32、试验室平面图┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄43、人员配置┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄54、试验仪器设备配置┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄55、拟开展的检测项目及参数┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄126、主要功能室设置┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄147、标准规范配备┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄298、试验检测工作流程图┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄339、试验室信息建设┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄3410、安全文明标准化建设┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄3411、试验室电线布置┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄3512、规章管理制度┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄36一、工程概况东津新区梁场设在线路DIK387+300左侧，负责DIK376+543.671～DIK400+708范围内东津1号双线特大桥、东津2号双线特大桥、汉江双线特大桥（隶属于4标段）共497孔（本标段434孔，4标段63孔）及武汉至重庆上行联络线单线特大桥、武汉至重庆下行联络线单线特大桥共143孔预制箱梁施工任务及东津站D3走行线1号特大桥、东津站D3走行线2号特大桥、东津站D4走行线特大桥109孔T梁施工任务。二、编制依据1、《铁路工地试验室标准化管理实施意见》（工管办函[2013]284号）2、《铁路建设项目工程试验室管理标准》（Q/CR9204-2015）3、《铁路建设项目工程试验检测管理办法》（武广安[2016]29号）4、《安全文明标准化工地建设标准》（武广工[2016]37号）三、东津新区梁场试验室建设方案根据工程需要，结合本标段项目经理部总体施工组织和建设情况，建设一个梁场试验室。梁场试验室设置在襄阳市东津镇岳岗村。梁场试验室设置能检测水泥常规指标、砂石常规指标、掺和料常规指标、减水剂及引气剂常规指标、混凝土、灌浆材料、钢材、千斤顶校准等指标检测。按照标准化建设管理办法要求，试验室整体按庭院格局规划布置。梁场试验室占地面积约1208m²，房屋总面积540m²，其中试验检测室面积345m2，办公面积103m²、标准养护室86m2、设置混凝土室、力学室等各功能室共计17间。试验室设专用废料存放池，并根据安全管理办法设置1×2×1m消防砂池、每幢房屋两端配灭火器6个。所有活动板房均采用自熄式材料。1、各功能室建设规划序号功能室名称面积（m2）备注1标准养护室86配温湿度控制设备，完善的排水系统2力学室54配温湿度控制设备，空调3混凝土室32配温湿度控制设备，空调4胶凝材料室21配温湿度控制设备，空调5集料室21配温湿度控制设备，空调6化学分析室21配温湿度控制设备，空调7高温室21配空调8混凝土耐久室21配温湿度控制设备，空调9样品室21配空调10留样室21配空调11储物室21配空调12计量室21配空调13办公室65配空调14资料室21配空调15信息化室21配空调16会议室43配空调17主任室21配空调2、东津新区梁场试验室平面图3、人员配置根据武九客专湖北公司项目标准化要求，项目管段内主体工程所需开展的试验检测内容及工作量，东津新区梁场试验室拟配备试验人员8人，试验室主任1人，技术负责人1人，质量负责人1人，试验室副主任1人，试验员3人，信息化管理员1人；其中试验检测工程师4人。试验人员分工表序号任务人数（人）备注1试验室全面工作1主任2胶材试验13钢材14集料、混凝土配合比15混凝土试件抗压16外加剂试验17拌合站及现场试验人员18信息化管理员14、试验仪器设备配置依据《高速铁路预制后张法预应力混凝土简支梁》TB/T3432-2016、《铁路后张法预应力混凝土梁管道压浆技术条件》（TB/T3192-2008）、《预应力混凝土铁路桥简支梁产品生产许可证实施细则》(XK17-004)、《铁路混凝土工程施工质量...
