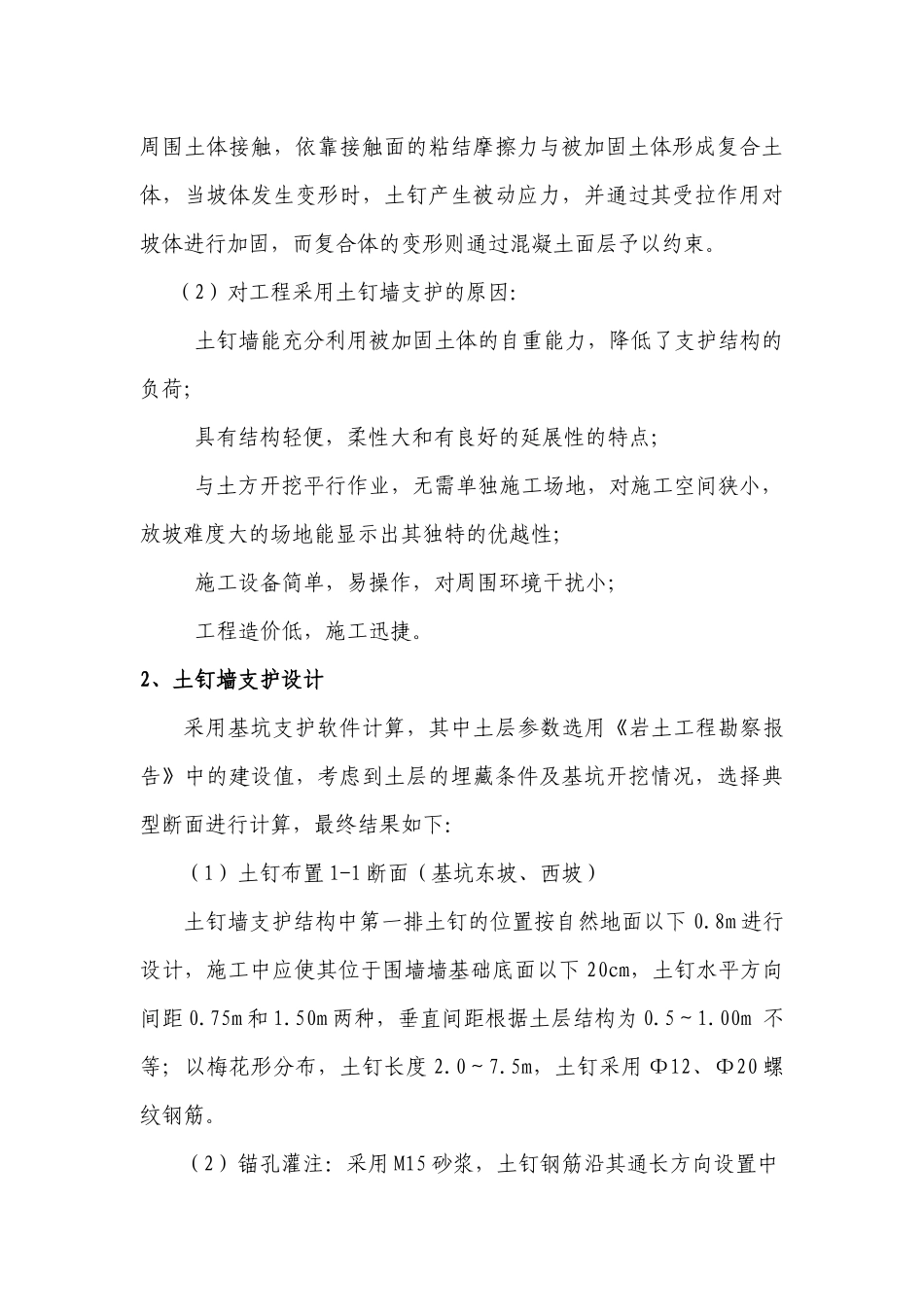

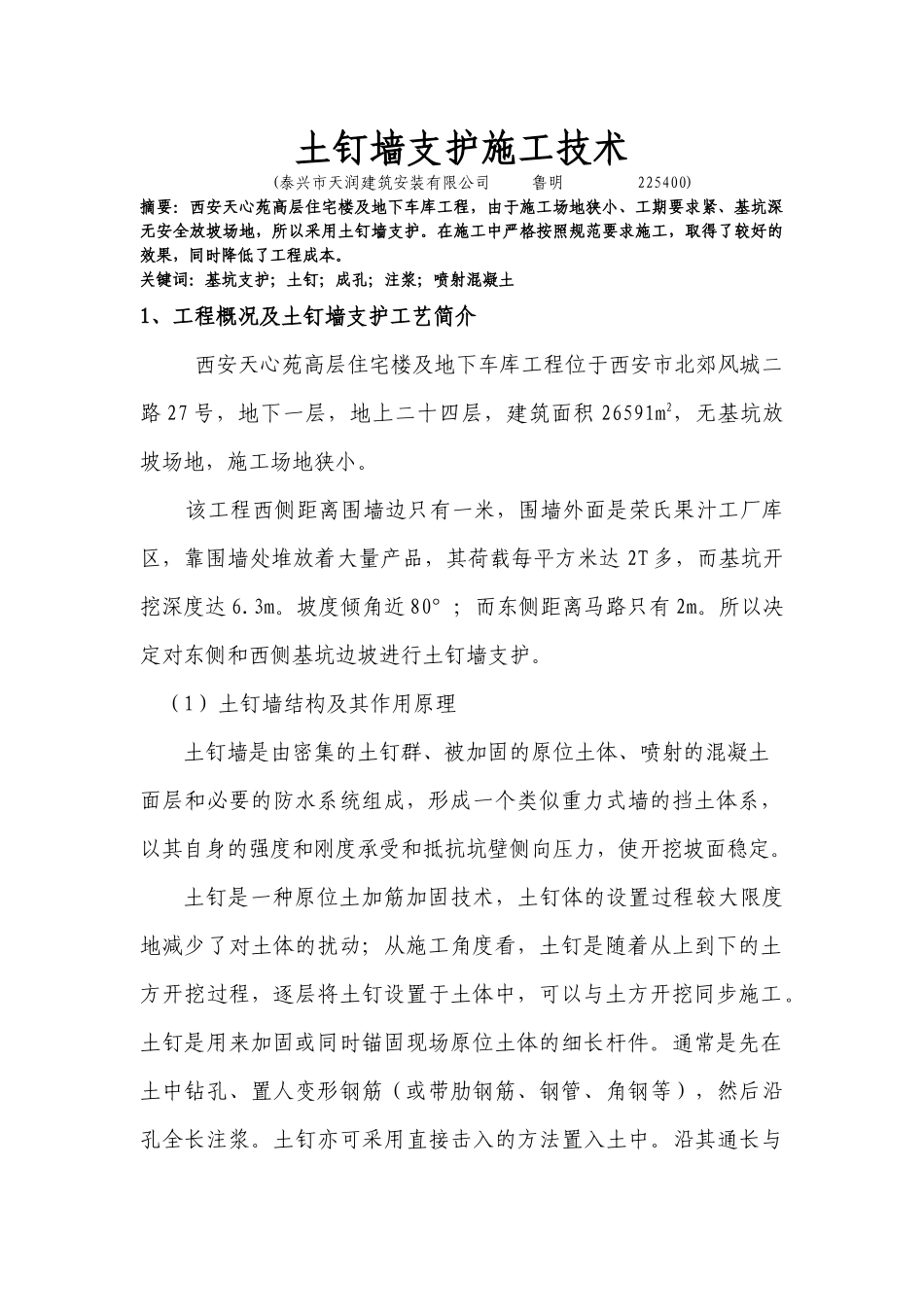

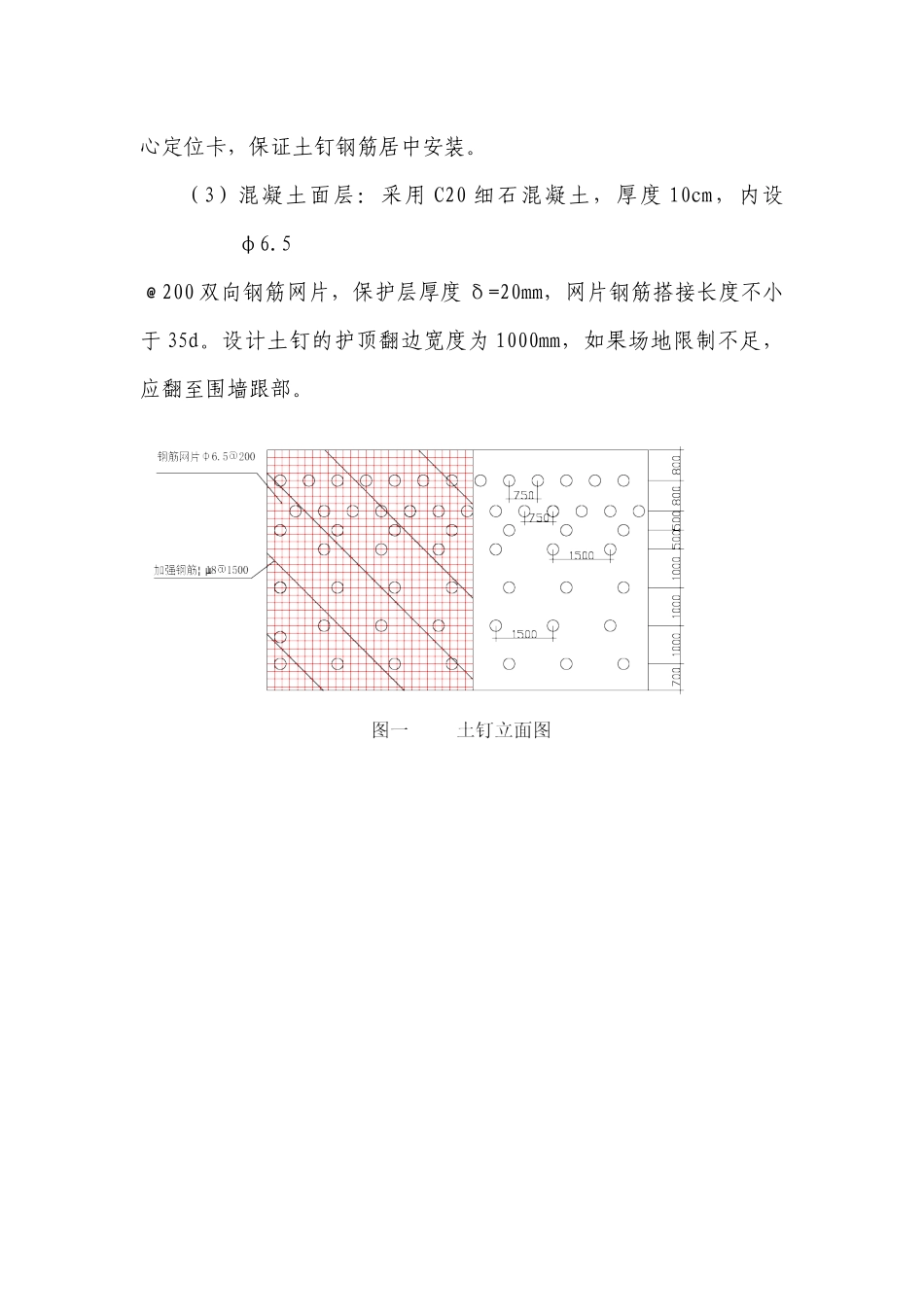

土钉墙支护施工技术(泰兴市天润建筑安装有限公司鲁明225400)摘要：西安天心苑高层住宅楼及地下车库工程，由于施工场地狭小、工期要求紧、基坑深无安全放坡场地，所以采用土钉墙支护。在施工中严格按照规范要求施工，取得了较好的效果，同时降低了工程成本。关键词：基坑支护；土钉；成孔；注浆；喷射混凝土1、工程概况及土钉墙支护工艺简介西安天心苑高层住宅楼及地下车库工程位于西安市北郊风城二路27号，地下一层，地上二十四层，建筑面积26591m2，无基坑放坡场地，施工场地狭小。该工程西侧距离围墙边只有一米，围墙外面是荣氏果汁工厂库区，靠围墙处堆放着大量产品，其荷载每平方米达2T多，而基坑开挖深度达6.3m。坡度倾角近80°；而东侧距离马路只有2m。所以决定对东侧和西侧基坑边坡进行土钉墙支护。（1）土钉墙结构及其作用原理土钉墙是由密集的土钉群、被加固的原位土体、喷射的混凝土面层和必要的防水系统组成，形成一个类似重力式墙的挡土体系，以其自身的强度和刚度承受和抵抗坑壁侧向压力，使开挖坡面稳定。土钉是一种原位土加筋加固技术，土钉体的设置过程较大限度地减少了对土体的扰动；从施工角度看，土钉是随着从上到下的土方开挖过程，逐层将土钉设置于土体中，可以与土方开挖同步施工。土钉是用来加固或同时锚固现场原位土体的细长杆件。通常是先在土中钻孔、置人变形钢筋（或带肋钢筋、钢管、角钢等），然后沿孔全长注浆。土钉亦可采用直接击入的方法置入土中。沿其通长与周围土体接触，依靠接触面的粘结摩擦力与被加固土体形成复合土体，当坡体发生变形时，土钉产生被动应力，并通过其受拉作用对坡体进行加固，而复合体的变形则通过混凝土面层予以约束。（2）对工程采用土钉墙支护的原因：土钉墙能充分利用被加固土体的自重能力，降低了支护结构的负荷；具有结构轻便，柔性大和有良好的延展性的特点；与土方开挖平行作业，无需单独施工场地，对施工空间狭小，放坡难度大的场地能显示出其独特的优越性；施工设备简单，易操作，对周围环境干扰小；工程造价低，施工迅捷。2、土钉墙支护设计采用基坑支护软件计算，其中土层参数选用《岩土工程勘察报告》中的建设值，考虑到土层的埋藏条件及基坑开挖情况，选择典型断面进行计算，最终结果如下：（1）土钉布置1-1断面（基坑东坡、西坡）土钉墙支护结构中第一排土钉的位置按自然地面以下0.8m进行设计，施工中应使其位于围墙墙基础底面以下20cm，土钉水平方向间距0.75m和1.50m两种，垂直间距根据土层结构为0.5～1.00m不等；以梅花形分布，土钉长度2.0～7.5m，土钉采用Φ12、Φ20螺纹钢筋。（2）锚孔灌注：采用M15砂浆，土钉钢筋沿其通长方向设置中心定位卡，保证土钉钢筋居中安装。（3）混凝土面层：采用C20细石混凝土，厚度10cm，内设φ6.5﹫200双向钢筋网片，保护层厚度δ=20mm，网片钢筋搭接长度不小于35d。设计土钉的护顶翻边宽度为1000mm，如果场地限制不足，应翻至围墙跟部。3、土钉墙施工工艺土钉墙施工与土方开挖交叉或平行施工，开挖与支护应分层分段进行，分层开挖深度低于拟施工土钉标高下0.5m土层，分段宽度一般为15～25m。在完成上一层作业面土钉与喷射混凝土面层达到设计强度的70%以前，不得进行下一层土层的开挖。主要施工工艺如下：基底标高-6.300节点节点节点节点节点节点节点图二土钉剖面图基坑开挖、平整坡面→设置土钉（包括钻孔、插入土钉钢筋、灌浆）→绑扎、固定钢筋网片→喷射细石混凝土面层、并进行养护→设置排水设施→验收。（1）土钉施工：坡面经机械开挖后采用小型机具或铁锹进行人工切削坡面，保证边坡平整，并符合设计规定的坡度，然后按要求采用钢尺确定孔位，以木桩作为标记，孔位误差小于±5cm。钻孔：钻孔施工前对基坑附近地下管网情况作了充分了解，根据本工程场地土质和环境，粘土层成孔采用人工洛阳铲钻孔。钻孔前，根据设计要求对定出的孔位做出标记和编号，成孔过程中由专人做好钻孔记录，按土钉编号逐一记载取出的土体特征、成孔质量、事故处理等，并将取出的土体与初设时所认定的加以对比，有偏差时修改土钉的设计参数。本工程孔径为130mm，孔径误差为±5mm，成孔倾角为10...
