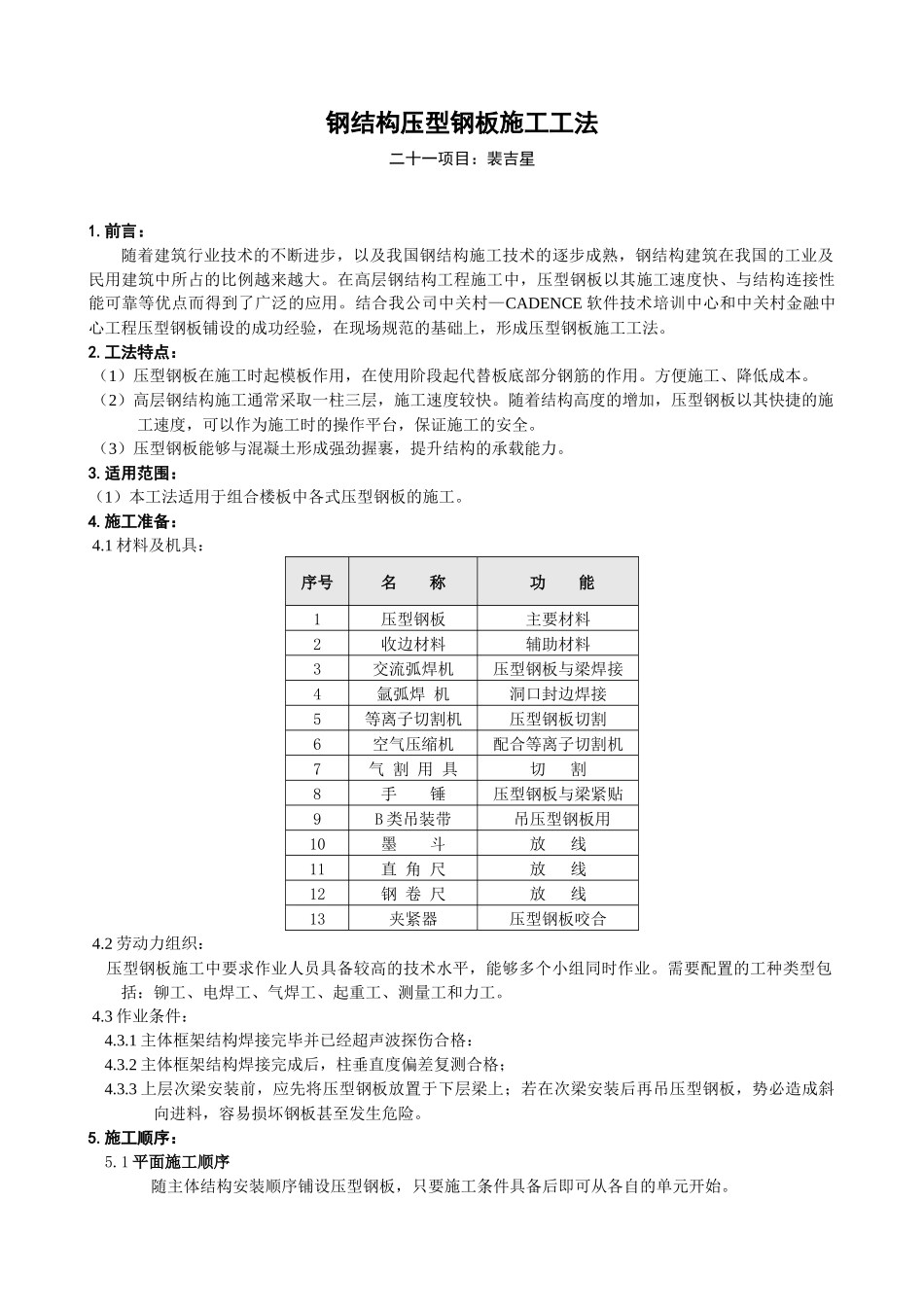

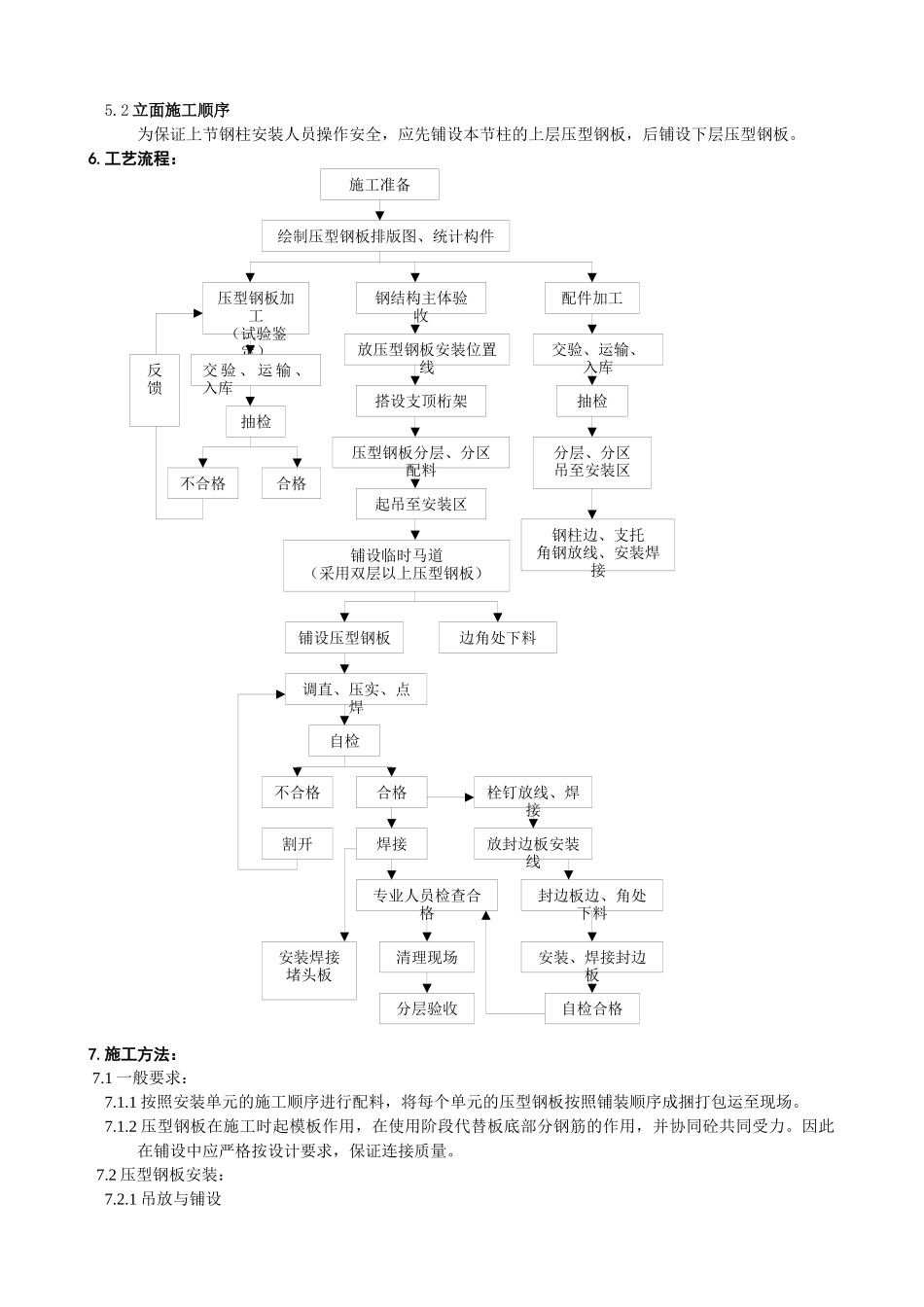

钢结构压型钢板施工工法二十一项目：裴吉星1.前言：随着建筑行业技术的不断进步，以及我国钢结构施工技术的逐步成熟，钢结构建筑在我国的工业及民用建筑中所占的比例越来越大。在高层钢结构工程施工中，压型钢板以其施工速度快、与结构连接性能可靠等优点而得到了广泛的应用。结合我公司中关村—CADENCE软件技术培训中心和中关村金融中心工程压型钢板铺设的成功经验，在现场规范的基础上，形成压型钢板施工工法。2.工法特点：（1）压型钢板在施工时起模板作用，在使用阶段起代替板底部分钢筋的作用。方便施工、降低成本。（2）高层钢结构施工通常采取一柱三层，施工速度较快。随着结构高度的增加，压型钢板以其快捷的施工速度，可以作为施工时的操作平台，保证施工的安全。（3）压型钢板能够与混凝土形成强劲握裹，提升结构的承载能力。3.适用范围：（1）本工法适用于组合楼板中各式压型钢板的施工。4.施工准备：4.1材料及机具：序号名称功能1压型钢板主要材料2收边材料辅助材料3交流弧焊机压型钢板与梁焊接4氩弧焊机洞口封边焊接5等离子切割机压型钢板切割6空气压缩机配合等离子切割机7气割用具切割8手锤压型钢板与梁紧贴9B类吊装带吊压型钢板用10墨斗放线11直角尺放线12钢卷尺放线13夹紧器压型钢板咬合4.2劳动力组织：压型钢板施工中要求作业人员具备较高的技术水平，能够多个小组同时作业。需要配置的工种类型包括：铆工、电焊工、气焊工、起重工、测量工和力工。4.3作业条件：4.3.1主体框架结构焊接完毕并已经超声波探伤合格：4.3.2主体框架结构焊接完成后，柱垂直度偏差复测合格；4.3.3上层次梁安装前，应先将压型钢板放置于下层梁上；若在次梁安装后再吊压型钢板，势必造成斜向进料，容易损坏钢板甚至发生危险。5.施工顺序：5.1平面施工顺序随主体结构安装顺序铺设压型钢板，只要施工条件具备后即可从各自的单元开始。施工准备绘制压型钢板排版图、统计构件压型钢板加工（试验鉴定）交验、运输、入库抽检不合格合格钢结构主体验收放压型钢板安装位置线搭设支顶桁架压型钢板分层、分区配料起吊至安装区铺设临时马道（采用双层以上压型钢板）铺设压型钢板边角处下料调直、压实、点焊自检不合格合格栓钉放线、焊接割开焊接放封边板安装线专业人员检查合格封边板边、角处下料安装焊接堵头板清理现场分层验收安装、焊接封边板自检合格配件加工交验、运输、入库抽检分层、分区吊至安装区钢柱边、支托角钢放线、安装焊接反馈5.2立面施工顺序为保证上节钢柱安装人员操作安全，应先铺设本节柱的上层压型钢板，后铺设下层压型钢板。6.工艺流程：7.施工方法：7.1一般要求：7.1.1按照安装单元的施工顺序进行配料，将每个单元的压型钢板按照铺装顺序成捆打包运至现场。7.1.2压型钢板在施工时起模板作用，在使用阶段代替板底部分钢筋的作用，并协同砼共同受力。因此在铺设中应严格按设计要求，保证连接质量。7.2压型钢板安装：7.2.1吊放与铺设1）压型钢板由指定的厂家供货。该公司在供货时，压型钢板应以安装单元为单位成捆运至现场，每捆压型钢板按照该厂提供的布置图将压型钢板按照铺装顺序叠放整齐。2）压型钢板起吊前，需按设计施工图核对其板型、尺寸、块数和所在部位，确认配料无误后，分别随主体结构安装顺序和进度，吊运到各施工节间成叠堆放。堆放应成条分散。压型板在吊放于梁上时应以缓慢速度下放，切忌粗暴的吊放动作。3）无外包装的压型钢板，装卸时应采用吊具。严禁直接使用钢丝绳捆绑起吊。起吊要平稳，不能有倾斜现象，以防滑落伤人。4）为保护压型钢板在吊运时不变形，应使用软吊索或在钢丝绳与板接触的转角处加胶皮或钢板下使用垫木，但必须捆绑牢固。谨防垫木滑移，压型钢板倾斜滑落伤人。5）压型钢板成捆堆置，应横跨多根钢梁，单跨置于两根梁之间时，应注意两端支承宽度，避免倾倒而造成坠落事故。6）安装压型钢板前，应在梁上标出压型钢板铺放的位置线。铺放压型钢板时，相邻两排压型钢板端头的波形槽口应对准。板吊装就位后，先从钢梁己弹出的起铺线开始，沿铺设方向单块就位，到控制线后应适当调整板缝。7）压型钢板起吊示意图：8）刮风速≥6m/s时禁止施工，己拆开...
