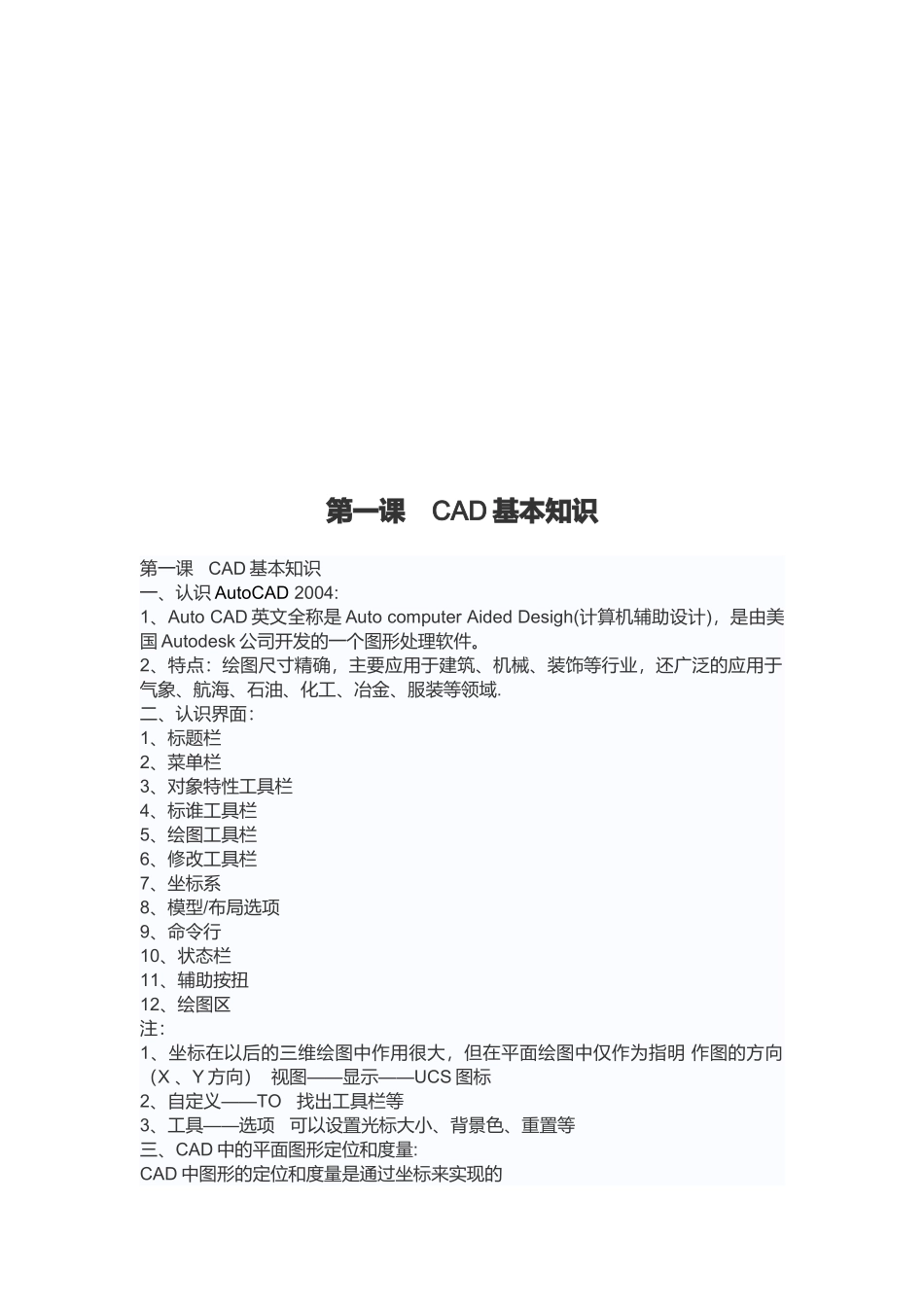

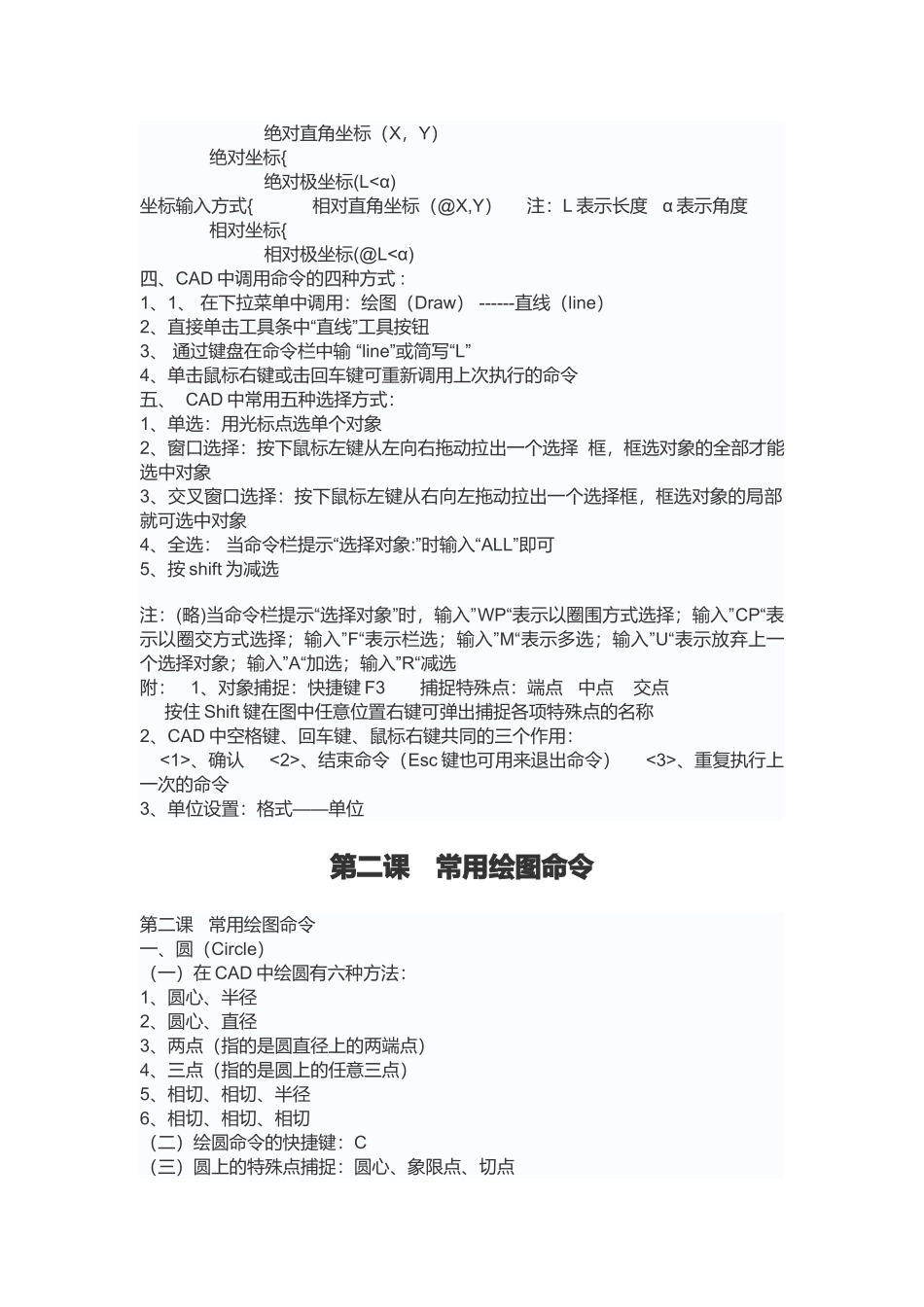

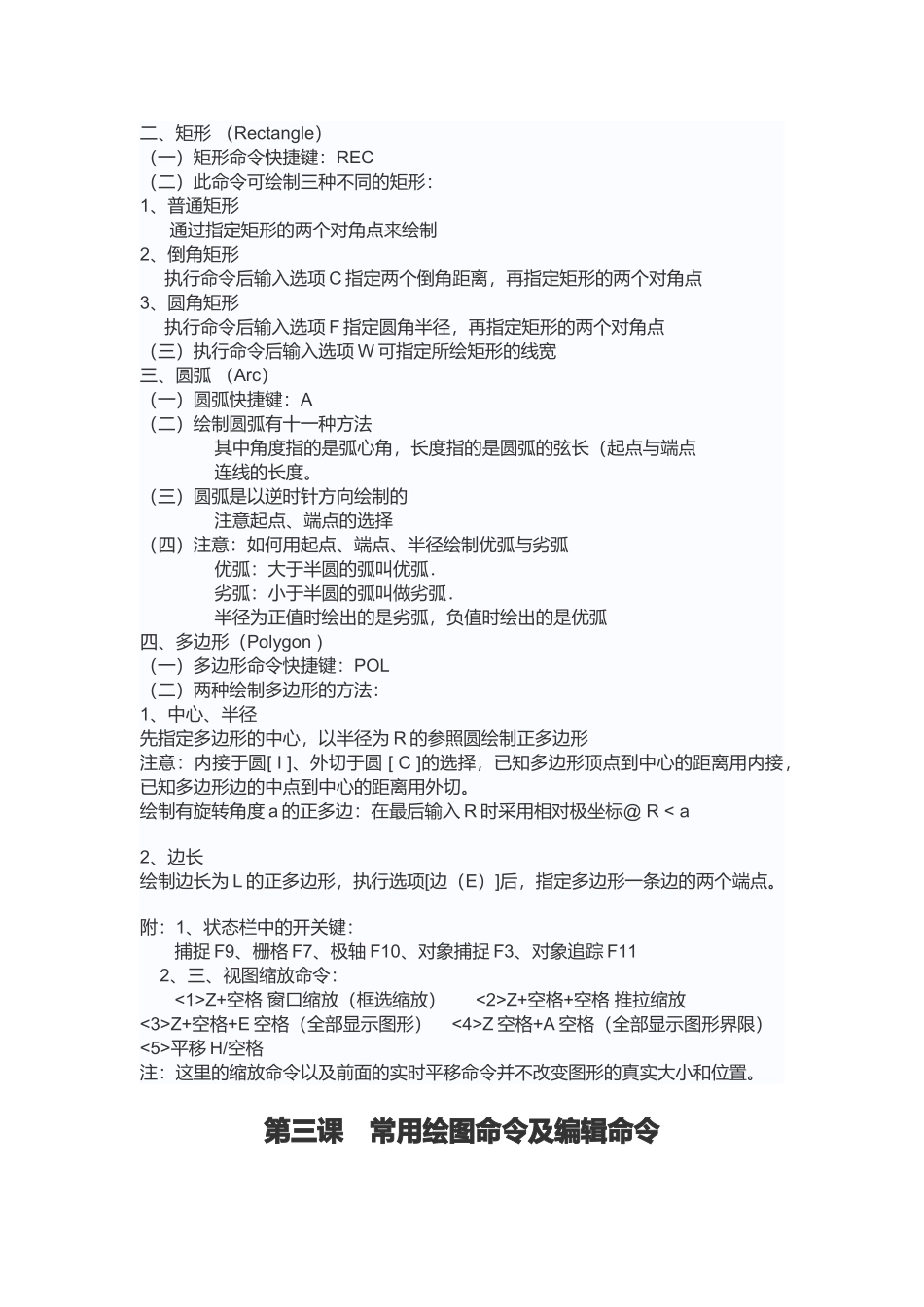

第一课CAD基本知识第一课CAD基本知识一、认识AutoCAD2004:1、AutoCAD英文全称是AutocomputerAidedDesigh(计算机辅助设计)，是由美国Autodesk公司开发的一个图形处理软件。2、特点：绘图尺寸精确，主要应用于建筑、机械、装饰等行业，还广泛的应用于气象、航海、石油、化工、冶金、服装等领域.二、认识界面：1、标题栏2、菜单栏3、对象特性工具栏4、标谁工具栏5、绘图工具栏6、修改工具栏7、坐标系8、模型/布局选项9、命令行10、状态栏11、辅助按扭12、绘图区注：1、坐标在以后的三维绘图中作用很大，但在平面绘图中仅作为指明作图的方向（X、Y方向）————视图显示UCS图标2——、自定义TO找出工具栏等3——、工具选项可以设置光标大小、背景色、重置等三、CAD中的平面图形定位和度量:CAD中图形的定位和度量是通过坐标来实现的绝对直角坐标（X，Y）绝对坐标{绝对极坐标(L<α)坐标输入方式{相对直角坐标（@X,Y）注：L表示长度α表示角度相对坐标{相对极坐标(@L<α)四、CAD中调用命令的四种方式:1、1、在下拉菜单中调用：绘图（Draw）------直线（line）2“”、直接单击工具条中直线工具按钮3“、通过键盘在命令栏中输line”“或简写L”4、单击鼠标右键或击回车键可重新调用上次执行的命令五、CAD中常用五种选择方式：1、单选：用光标点选单个对象2、窗口选择：按下鼠标左键从左向右拖动拉出一个选择框，框选对象的全部才能选中对象3、交叉窗口选择：按下鼠标左键从右向左拖动拉出一个选择框，框选对象的局部就可选中对象4“、全选：当命令栏提示选择对象:”“时输入ALL”即可5、按shift为减选注：(略)“””当命令栏提示选择对象时，输入WP“”表示以圈围方式选择；输入CP“表”示以圈交方式选择；输入F“”表示栏选；输入M“”表示多选；输入U“表示放弃上一”个选择对象；输入A“”加选；输入R“减选附：1、对象捕捉：快捷键F3捕捉特殊点：端点中点交点按住Shift键在图中任意位置右键可弹出捕捉各项特殊点的名称2、CAD中空格键、回车键、鼠标右键共同的三个作用：<1>、确认<2>、结束命令（Esc键也可用来退出命令）<3>、重复执行上一次的命令3——、单位设置：格式单位第二课常用绘图命令第二课常用绘图命令一、圆（Circle）（一）在CAD中绘圆有六种方法：1、圆心、半径2、圆心、直径3、两点（指的是圆直径上的两端点）4、三点（指的是圆上的任意三点）5、相切、相切、半径6、相切、相切、相切（二）绘圆命令的快捷键：C（三）圆上的特殊点捕捉：圆心、象限点、切点二、矩形（Rectangle）（一）矩形命令快捷键：REC（二）此命令可绘制三种不同的矩形：1、普通矩形通过指定矩形的两个对角点来绘制2、倒角矩形执行命令后输入选项C指定两个倒角距离，再指定矩形的两个对角点3、圆角矩形执行命令后输入选项F指定圆角半径，再指定矩形的两个对角点（三）执行命令后输入选项W可指定所绘矩形的线宽三、圆弧（Arc）（一）圆弧快捷键：A（二）绘制圆弧有十一种方法其中角度指的是弧心角，长度指的是圆弧的弦长（起点与端点连线的长度。（三）圆弧是以逆时针方向绘制的注意起点、端点的选择（四）注意：如何用起点、端点、半径绘制优弧与劣弧优弧：大于半圆的弧叫优弧．劣弧：小于半圆的弧叫做劣弧．半径为正值时绘出的是劣弧，负值时绘出的是优弧四、多边形（Polygon)（一）多边形命令快捷键：POL（二）两种绘制多边形的方法：1、中心、半径先指定多边形的中心，以半径为R的参照圆绘制正多边形注意：内接于圆[I]、外切于圆[C]的选择，已知多边形顶点到中心的距离用内接，已知多边形边的中点到中心的距离用外切。绘制有旋转角度a的正多边：在最后输入R时采用相对极坐标@R
Z+空格窗口缩放（框选缩放）<2>Z+空格+空格推拉缩放<3>Z+空格+E空格（全部显示图形）<4>Z空格+A空格（全部显示图形界限）<5>平移H/空格注：这里的缩放命令以及前面的实时平移命令并不改变图形的真实大小和位置。第三课常用绘图命...
