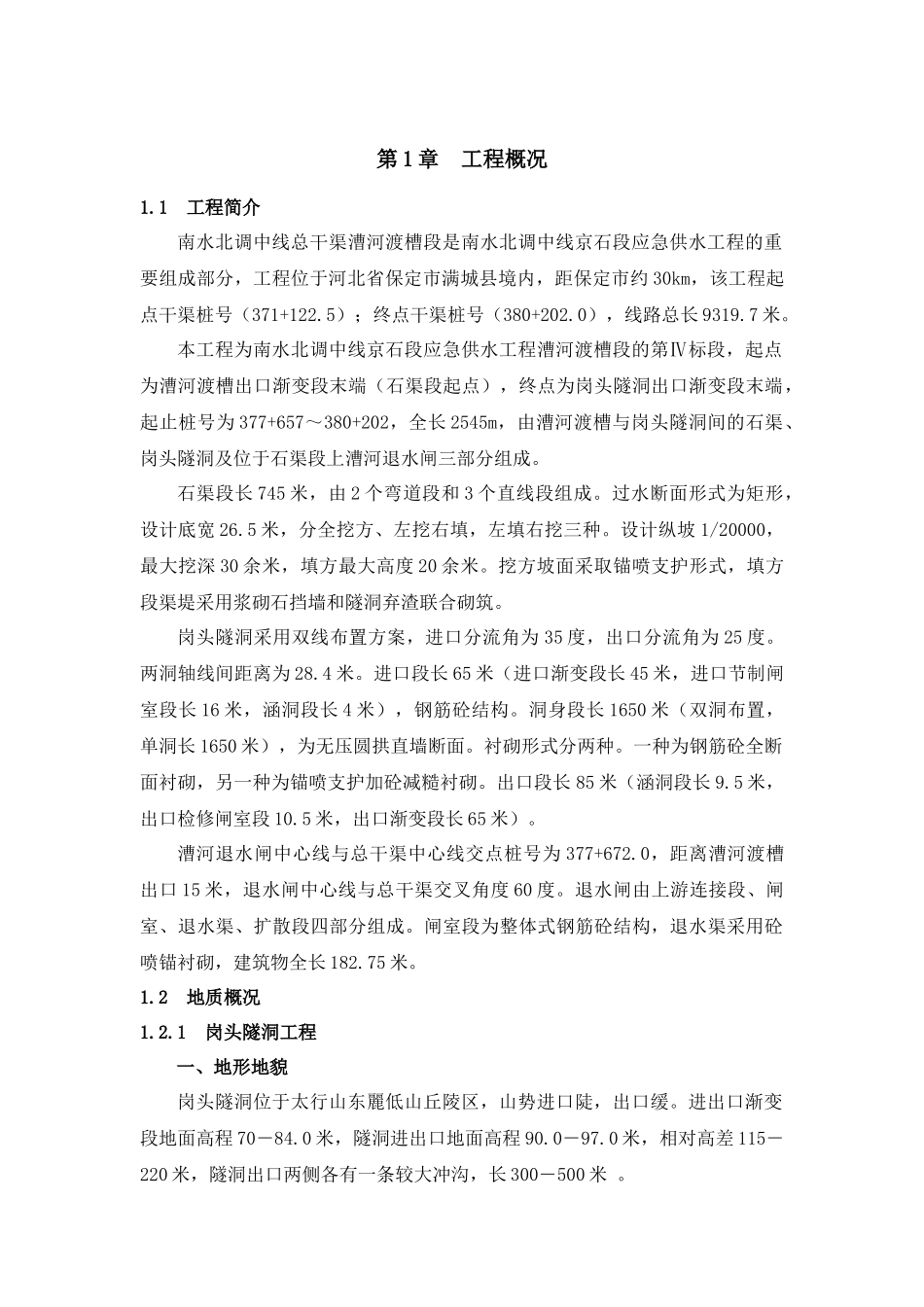

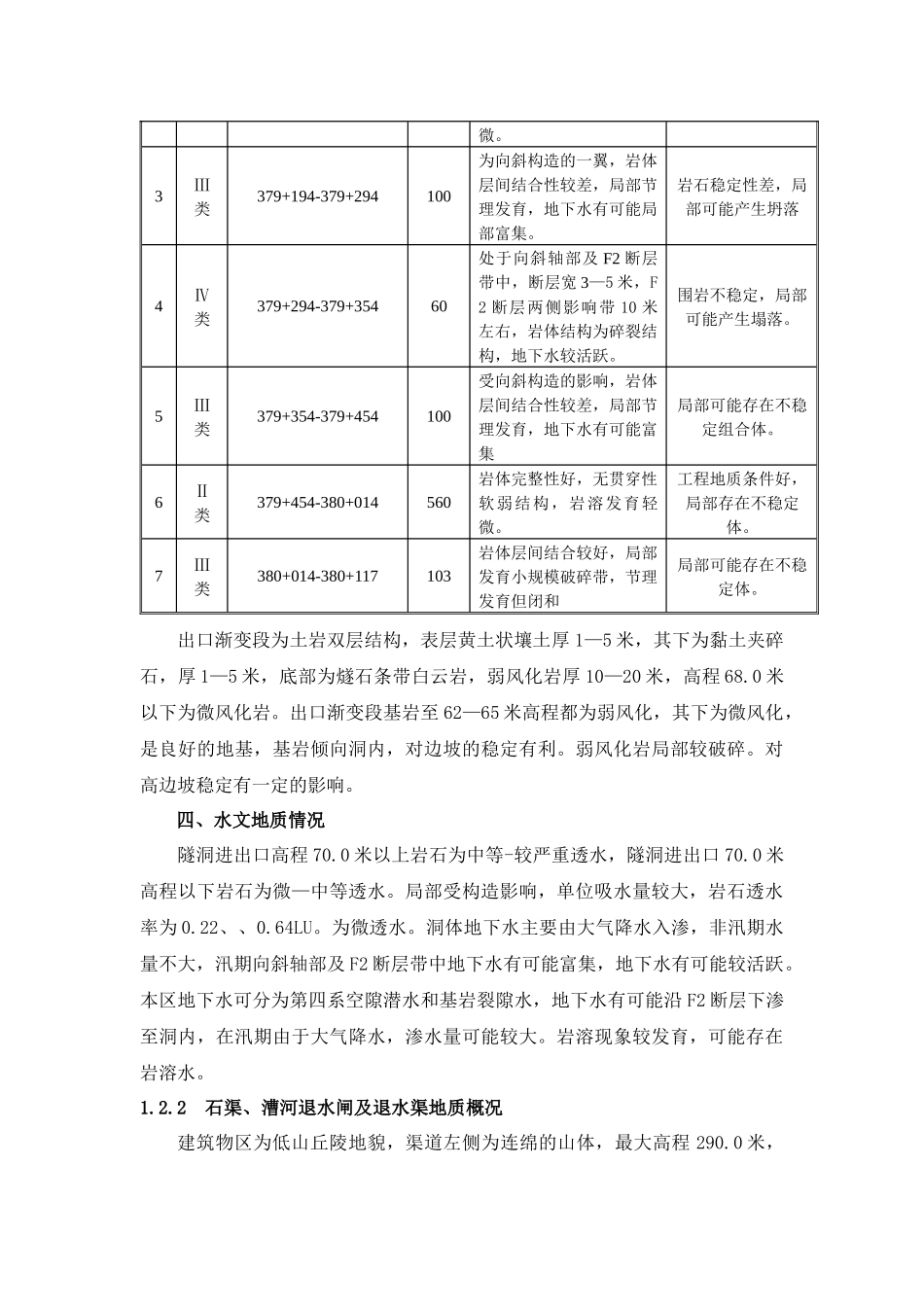

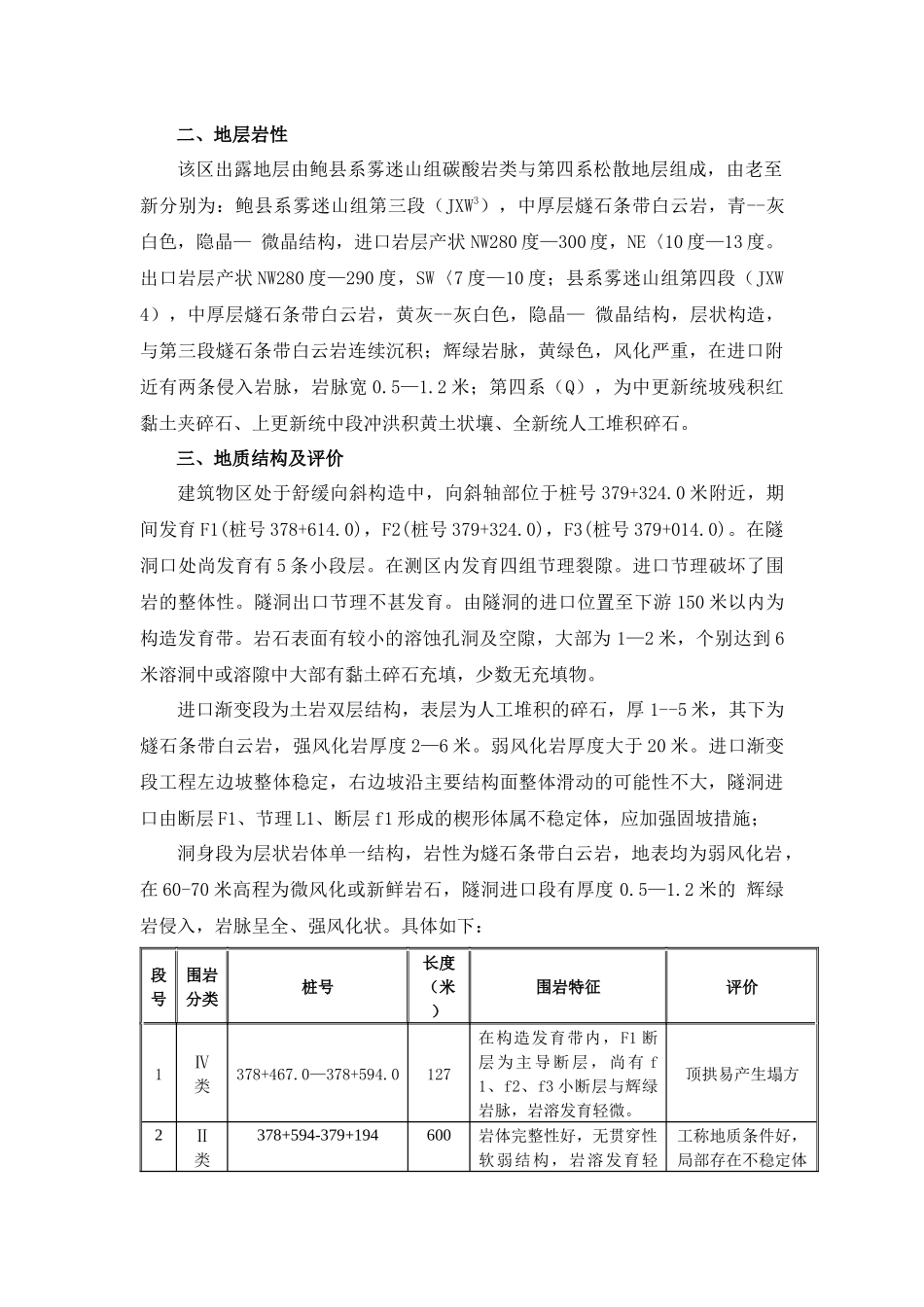

第1章工程概况1.1工程简介南水北调中线总干渠漕河渡槽段是南水北调中线京石段应急供水工程的重要组成部分，工程位于河北省保定市满城县境内，距保定市约30km，该工程起点干渠桩号（371+122.5）；终点干渠桩号（380+202.0），线路总长9319.7米。本工程为南水北调中线京石段应急供水工程漕河渡槽段的第Ⅳ标段，起点为漕河渡槽出口渐变段末端（石渠段起点），终点为岗头隧洞出口渐变段末端，起止桩号为377+657～380+202，全长2545m，由漕河渡槽与岗头隧洞间的石渠、岗头隧洞及位于石渠段上漕河退水闸三部分组成。石渠段长745米，由2个弯道段和3个直线段组成。过水断面形式为矩形，设计底宽26.5米，分全挖方、左挖右填，左填右挖三种。设计纵坡1/20000，最大挖深30余米，填方最大高度20余米。挖方坡面采取锚喷支护形式，填方段渠堤采用浆砌石挡墙和隧洞弃渣联合砌筑。岗头隧洞采用双线布置方案，进口分流角为35度，出口分流角为25度。两洞轴线间距离为28.4米。进口段长65米（进口渐变段长45米，进口节制闸室段长16米，涵洞段长4米），钢筋砼结构。洞身段长1650米（双洞布置，单洞长1650米），为无压圆拱直墙断面。衬砌形式分两种。一种为钢筋砼全断面衬砌，另一种为锚喷支护加砼减糙衬砌。出口段长85米（涵洞段长9.5米，出口检修闸室段10.5米，出口渐变段长65米）。漕河退水闸中心线与总干渠中心线交点桩号为377+672.0，距离漕河渡槽出口15米，退水闸中心线与总干渠交叉角度60度。退水闸由上游连接段、闸室、退水渠、扩散段四部分组成。闸室段为整体式钢筋砼结构，退水渠采用砼喷锚衬砌，建筑物全长182.75米。1.2地质概况1.2.1岗头隧洞工程一、地形地貌岗头隧洞位于太行山东麗低山丘陵区，山势进口陡，出口缓。进出口渐变段地面高程70―84.0米，隧洞进出口地面高程90.0―97.0米，相对高差115―220米，隧洞出口两侧各有一条较大冲沟，长300―500米。二、地层岩性该区出露地层由鲍县系雾迷山组碳酸岩类与第四系松散地层组成，由老至新分别为：鲍县系雾迷山组第三段（JXW3），中厚层燧石条带白云岩，青--灰白色，隐晶—微晶结构，进口岩层产状NW280度—300度，NE〈10度—13度。出口岩层产状NW280度—290度，SW〈7度—10度；县系雾迷山组第四段（JXW4），中厚层燧石条带白云岩，黄灰--灰白色，隐晶—微晶结构，层状构造，与第三段燧石条带白云岩连续沉积；辉绿岩脉，黄绿色，风化严重，在进口附近有两条侵入岩脉，岩脉宽0.5—1.2米；第四系（Q），为中更新统坡残积红黏土夹碎石、上更新统中段冲洪积黄土状壤、全新统人工堆积碎石。三、地质结构及评价建筑物区处于舒缓向斜构造中，向斜轴部位于桩号379+324.0米附近，期间发育F1(桩号378+614.0)，F2(桩号379+324.0)，F3(桩号379+014.0)。在隧洞口处尚发育有5条小段层。在测区内发育四组节理裂隙。进口节理破坏了围岩的整体性。隧洞出口节理不甚发育。由隧洞的进口位置至下游150米以内为构造发育带。岩石表面有较小的溶蚀孔洞及空隙，大部为1—2米，个别达到6米溶洞中或溶隙中大部有黏土碎石充填，少数无充填物。进口渐变段为土岩双层结构，表层为人工堆积的碎石，厚1--5米，其下为燧石条带白云岩，强风化岩厚度2—6米。弱风化岩厚度大于20米。进口渐变段工程左边坡整体稳定，右边坡沿主要结构面整体滑动的可能性不大，隧洞进口由断层F1、节理L1、断层f1形成的楔形体属不稳定体，应加强固坡措施；洞身段为层状岩体单一结构，岩性为燧石条带白云岩，地表均为弱风化岩，在60-70米高程为微风化或新鲜岩石，隧洞进口段有厚度0.5—1.2米的辉绿岩侵入，岩脉呈全、强风化状。具体如下：段号围岩分类桩号长度（米）围岩特征评价1Ⅳ类378+467.0—378+594.0127在构造发育带内，F1断层为主导断层，尚有f1、f2、f3小断层与辉绿岩脉，岩溶发育轻微。顶拱易产生塌方2Ⅱ类378+594-379+194600岩体完整性好，无贯穿性软弱结构，岩溶发育轻工称地质条件好，局部存在不稳定体微。3Ⅲ类379+194-379+294100为向斜构造的一翼，岩体层间结合性较差，局部节理发育，地下水有可能局部富集。岩石稳定性差，局部可能产生坍落4Ⅳ类379+294-379+35460处于向斜轴部及F2断层带...
