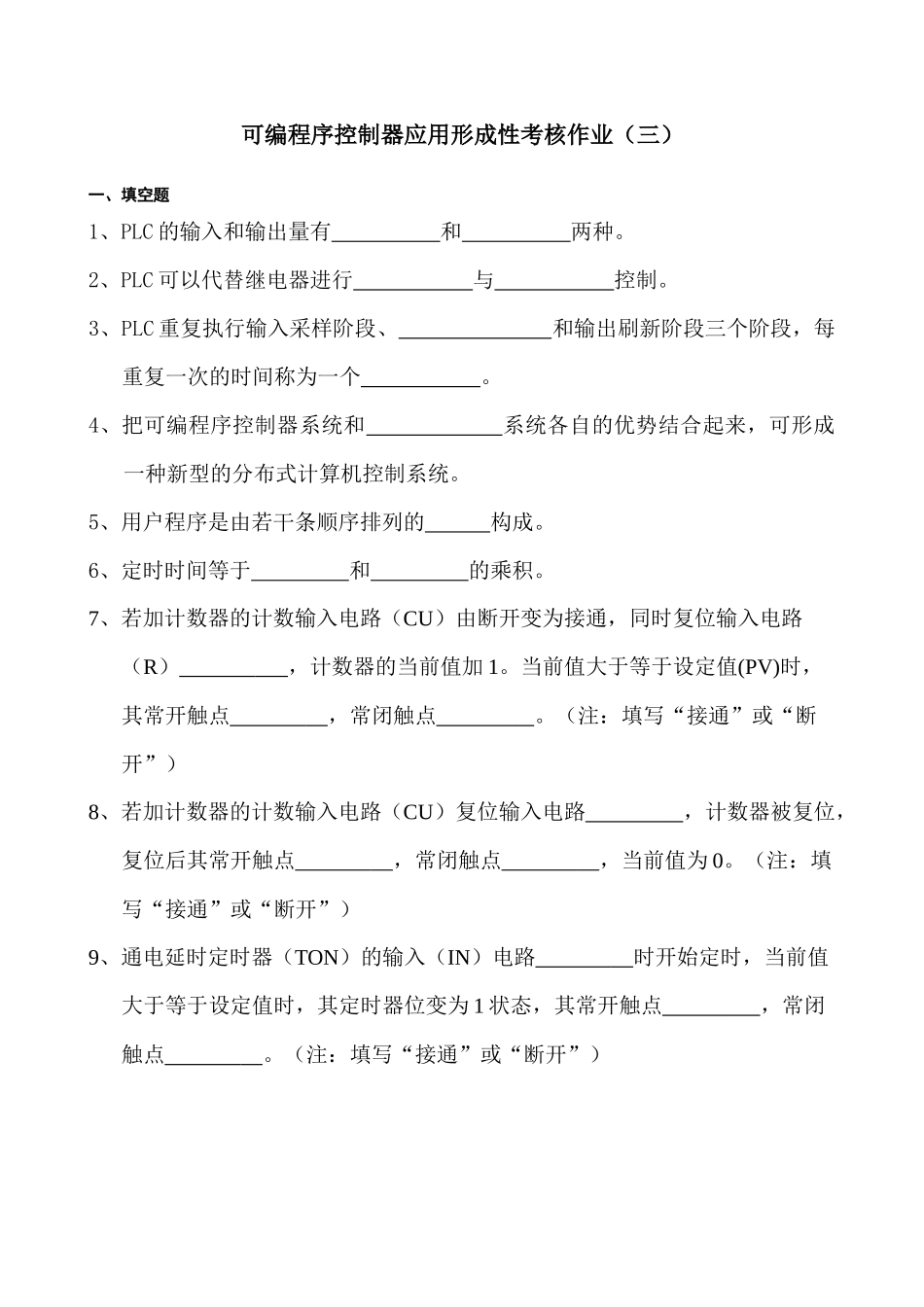

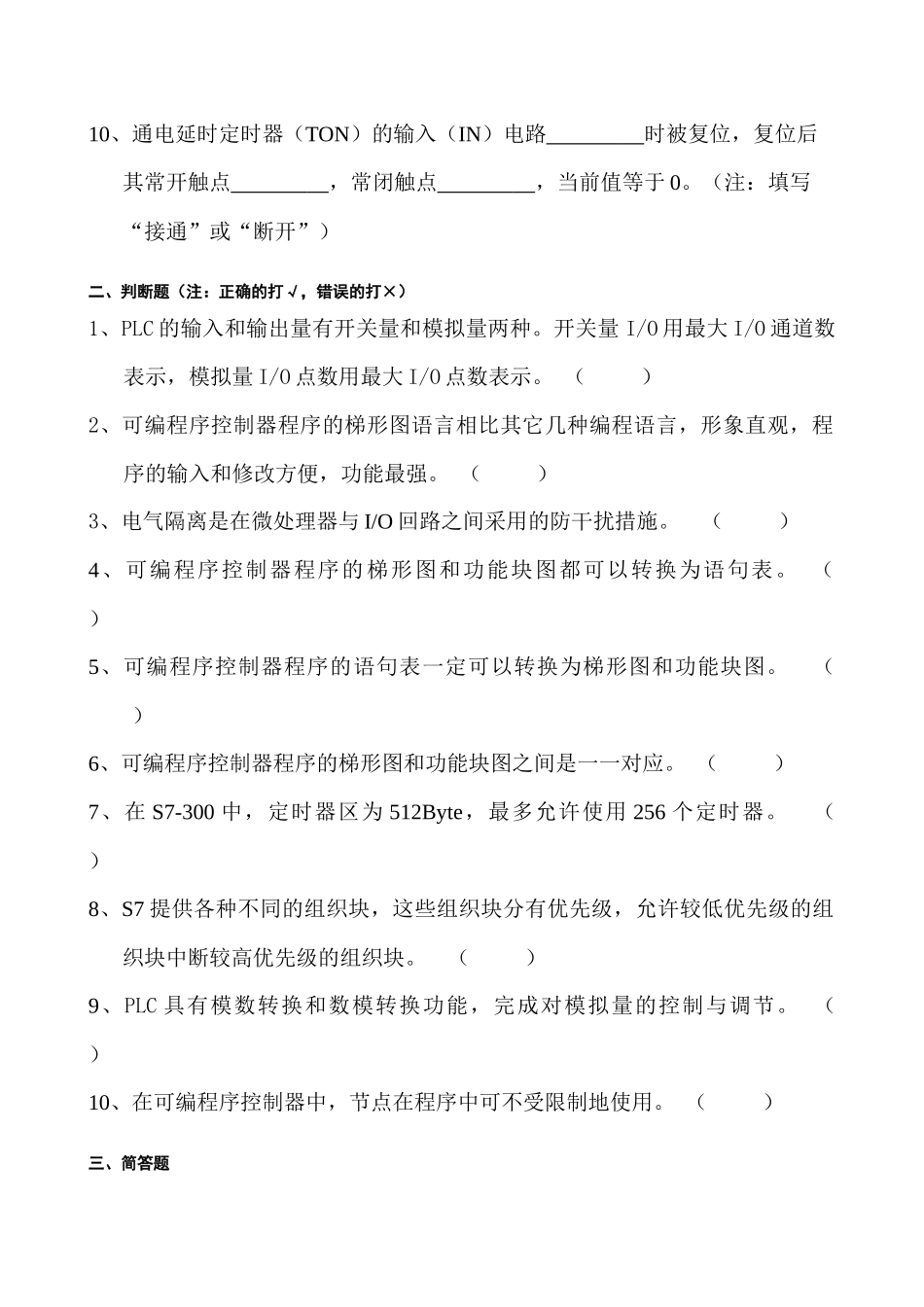

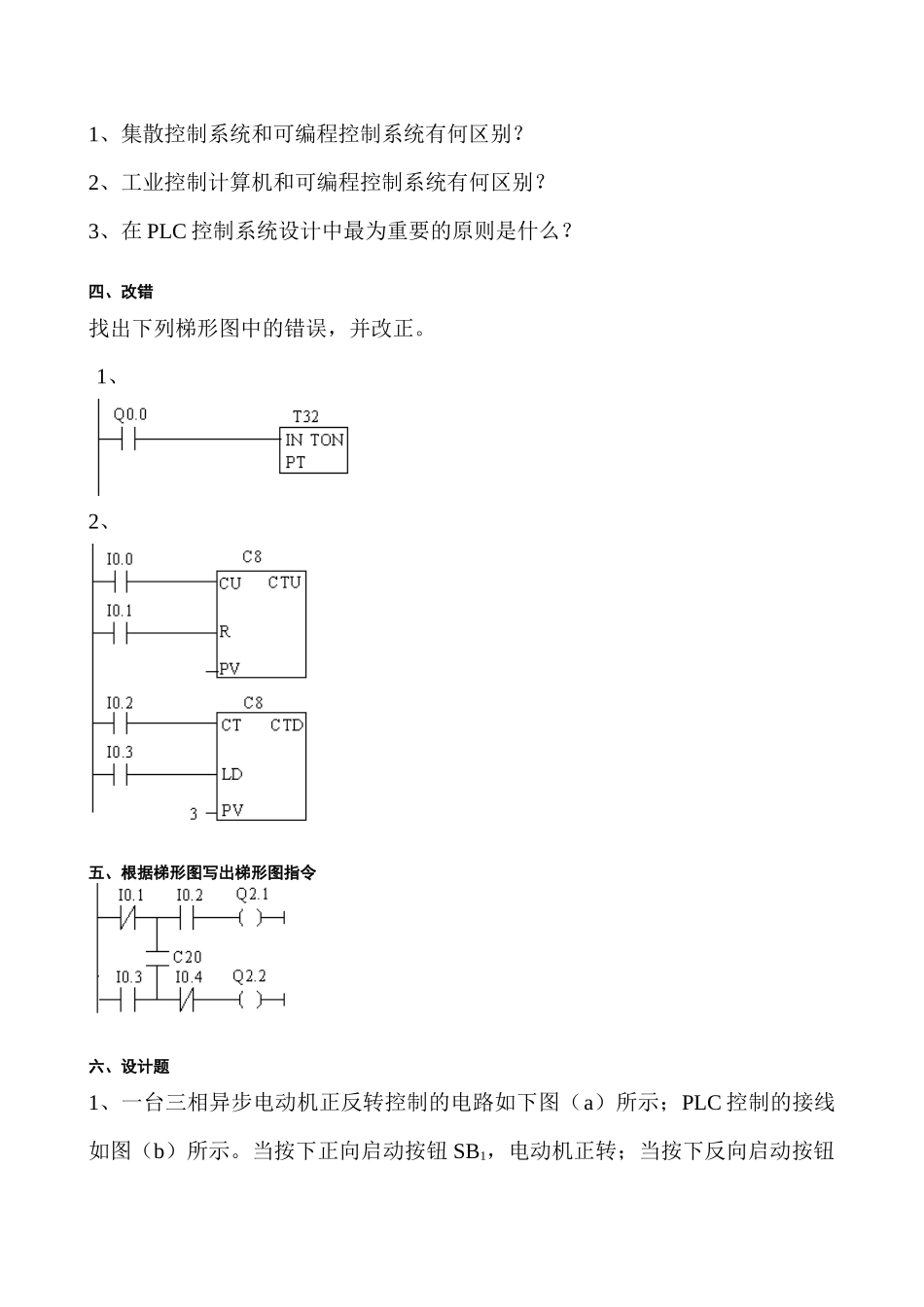

可编程序控制器应用形成性考核作业（三）一、填空题1、PLC的输入和输出量有和两种。2、PLC可以代替继电器进行与控制。3、PLC重复执行输入采样阶段、和输出刷新阶段三个阶段，每重复一次的时间称为一个。4、把可编程序控制器系统和系统各自的优势结合起来，可形成一种新型的分布式计算机控制系统。5、用户程序是由若干条顺序排列的构成。6、定时时间等于和的乘积。7、若加计数器的计数输入电路（CU）由断开变为接通，同时复位输入电路（R），计数器的当前值加1。当前值大于等于设定值(PV)时，其常开触点，常闭触点。（注：填写“接通”或“断开”）8、若加计数器的计数输入电路（CU）复位输入电路，计数器被复位，复位后其常开触点，常闭触点，当前值为0。（注：填写“接通”或“断开”）9、通电延时定时器（TON）的输入（IN）电路时开始定时，当前值大于等于设定值时，其定时器位变为1状态，其常开触点，常闭触点。（注：填写“接通”或“断开”）10、通电延时定时器（TON）的输入（IN）电路时被复位，复位后其常开触点，常闭触点，当前值等于0。（注：填写“接通”或“断开”）二、判断题（注：正确的打√，错误的打×）1、PLC的输入和输出量有开关量和模拟量两种。开关量I/O用最大I/O通道数表示，模拟量I/O点数用最大I/O点数表示。（）2、可编程序控制器程序的梯形图语言相比其它几种编程语言，形象直观，程序的输入和修改方便，功能最强。（）3、电气隔离是在微处理器与I/O回路之间采用的防干扰措施。（）4、可编程序控制器程序的梯形图和功能块图都可以转换为语句表。（）5、可编程序控制器程序的语句表一定可以转换为梯形图和功能块图。（）6、可编程序控制器程序的梯形图和功能块图之间是一一对应。（）7、在S7-300中，定时器区为512Byte，最多允许使用256个定时器。（）8、S7提供各种不同的组织块，这些组织块分有优先级，允许较低优先级的组织块中断较高优先级的组织块。（）9、PLC具有模数转换和数模转换功能，完成对模拟量的控制与调节。（）10、在可编程序控制器中，节点在程序中可不受限制地使用。（）三、简答题1、集散控制系统和可编程控制系统有何区别？2、工业控制计算机和可编程控制系统有何区别？3、在PLC控制系统设计中最为重要的原则是什么？四、改错找出下列梯形图中的错误，并改正。1、2、五、根据梯形图写出梯形图指令六、设计题1、一台三相异步电动机正反转控制的电路如下图（a）所示；PLC控制的接线如图（b）所示。当按下正向启动按钮SB1，电动机正转；当按下反向启动按钮SB2，电动机反转；停机时按下停机按钮SB3。过载是热继电器FR动作，电动机停止。按照上述工作要求：（1）分配I/O通道；（2）选择plc，画出梯形图。图（a）电动机正反转控制电路图（b）PLC控制接线图2、两台电动机的关联控制：在某机械装置上装有两台电动机。当按下正向起动按钮SB2，电动机一正转；当按下反向起动按钮SB3，电动机一反转；只有当电动机一运行时，并按下起动按钮SB4，电动机二才能运行，电动机二为单向运行；两台电动机有同一个按钮SB1控制停止。按照上述工作要求：（1）分配I/O通道；（2）选择plc，画出梯形图。
