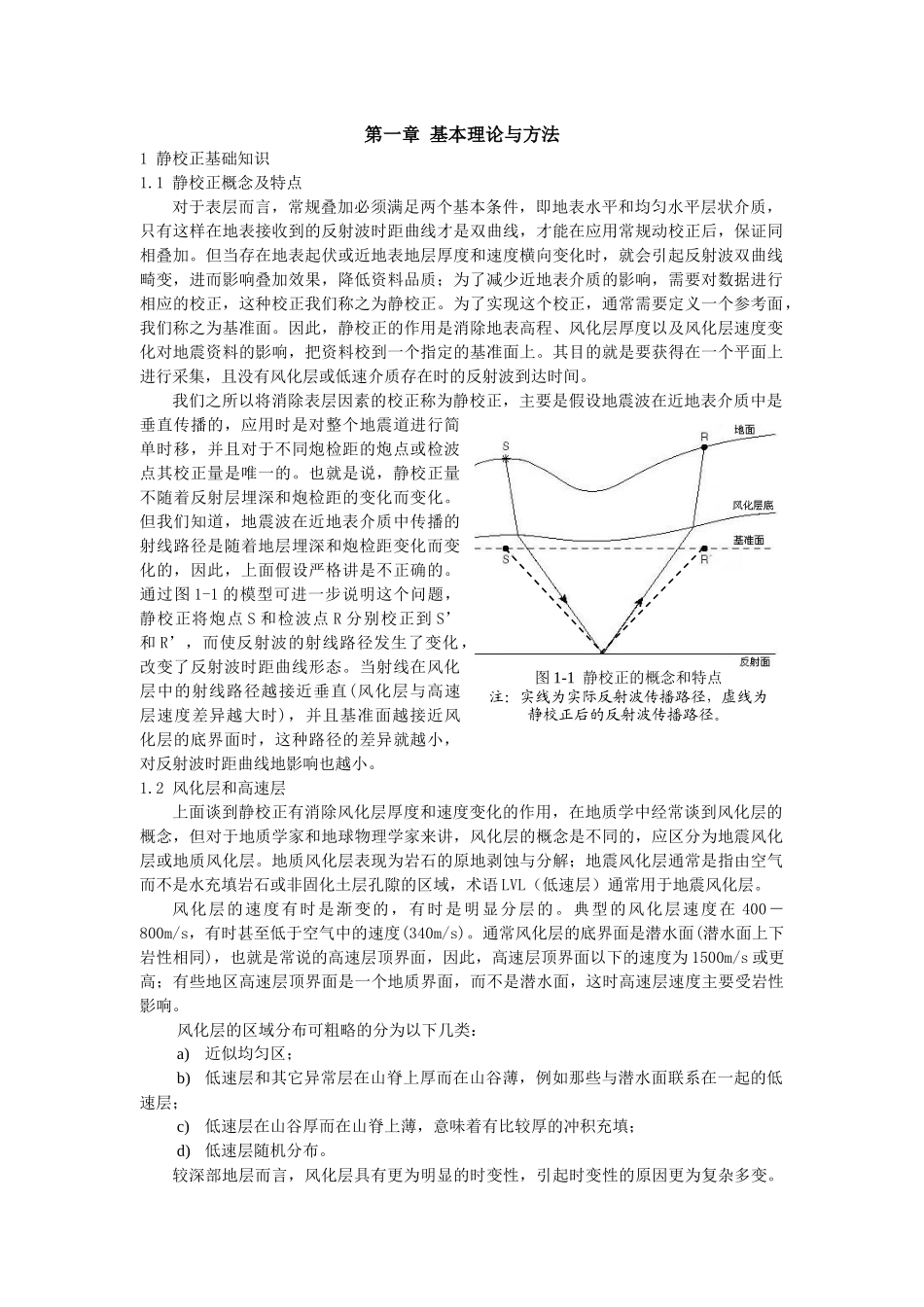

图1-1静校正的概念和特点注：实线为实际反射波传播路径，虚线为静校正后的反射波传播路径。第一章基本理论与方法1静校正基础知识1.1静校正概念及特点对于表层而言，常规叠加必须满足两个基本条件，即地表水平和均匀水平层状介质，只有这样在地表接收到的反射波时距曲线才是双曲线，才能在应用常规动校正后，保证同相叠加。但当存在地表起伏或近地表地层厚度和速度横向变化时，就会引起反射波双曲线畸变，进而影响叠加效果，降低资料品质；为了减少近地表介质的影响，需要对数据进行相应的校正，这种校正我们称之为静校正。为了实现这个校正，通常需要定义一个参考面，我们称之为基准面。因此，静校正的作用是消除地表高程、风化层厚度以及风化层速度变化对地震资料的影响，把资料校到一个指定的基准面上。其目的就是要获得在一个平面上进行采集，且没有风化层或低速介质存在时的反射波到达时间。我们之所以将消除表层因素的校正称为静校正，主要是假设地震波在近地表介质中是垂直传播的，应用时是对整个地震道进行简单时移，并且对于不同炮检距的炮点或检波点其校正量是唯一的。也就是说，静校正量不随着反射层埋深和炮检距的变化而变化。但我们知道，地震波在近地表介质中传播的射线路径是随着地层埋深和炮检距变化而变化的，因此，上面假设严格讲是不正确的。通过图1-1的模型可进一步说明这个问题，静校正将炮点S和检波点R分别校正到S’和R’，而使反射波的射线路径发生了变化，改变了反射波时距曲线形态。当射线在风化层中的射线路径越接近垂直(风化层与高速层速度差异越大时)，并且基准面越接近风化层的底界面时，这种路径的差异就越小，对反射波时距曲线地影响也越小。1.2风化层和高速层上面谈到静校正有消除风化层厚度和速度变化的作用，在地质学中经常谈到风化层的概念，但对于地质学家和地球物理学家来讲，风化层的概念是不同的，应区分为地震风化层或地质风化层。地质风化层表现为岩石的原地剥蚀与分解；地震风化层通常是指由空气而不是水充填岩石或非固化土层孔隙的区域，术语LVL（低速层）通常用于地震风化层。风化层的速度有时是渐变的，有时是明显分层的。典型的风化层速度在400－800m/s，有时甚至低于空气中的速度(340m/s)。通常风化层的底界面是潜水面(潜水面上下岩性相同)，也就是常说的高速层顶界面，因此，高速层顶界面以下的速度为1500m/s或更高；有些地区高速层顶界面是一个地质界面，而不是潜水面，这时高速层速度主要受岩性影响。风化层的区域分布可粗略的分为以下几类：a)近似均匀区；b)低速层和其它异常层在山脊上厚而在山谷薄，例如那些与潜水面联系在一起的低速层；c)低速层在山谷厚而在山脊上薄，意味着有比较厚的冲积充填；d)低速层随机分布。较深部地层而言，风化层具有更为明显的时变性，引起时变性的原因更为复杂多变。图1-2浮动基准面的选取概括起来讲，风化层受温度、降水、潮汐、冰运动、风、近代侵蚀和沉积作用、火山活动和地震、人文活动等因素影响，不同时段其风化层结构和地球物理参数是有变化的，有时甚至差异很大。通常认为，风化层是引起静校正的主要原因，但通过近年的实践与探索证明，仅解决风化层带来的静校正问题是不够的，高速层顶界面的剧烈起伏及其速度的横向变化同样会带来较大的静校正问题。1.3基准面静校正基准面静校正用以消除风化层的时间影响并把时间调整到基准面高程上，也就是说它包括风化层校正（含地形校正）和基准面校正两部分。在进行相加之前，最好先对符号进行约定。常用的是从t0时间减去的校正量为负号，从t0时间加上的校正量为正号。这样，最终基准面校正量计算公式为：T=−[∑i=1nhivi−τ−hd−hgvs]×10001.1式中：T——炮点或检波点静校正量，ms；hi——第i层厚度，m；vi——第i层速度，m/s；n——表层模型厚度层数；て——井深或检波器埋深地校正量，s；hd——基准面高程，m；hg——高速层顶界面高程，m；vs——基准面校正速度（替换速度），m/s。1.4基准面的选取与静校正计算和静校正应用有关的参考面有三种：统一基准面、CMP参考面和中间参考面，不同参考面的选取原则和方法、目的和作用各不相同。1.4.1统...
