沥青混凝土表面层试验段施工总结_secretVIP免费

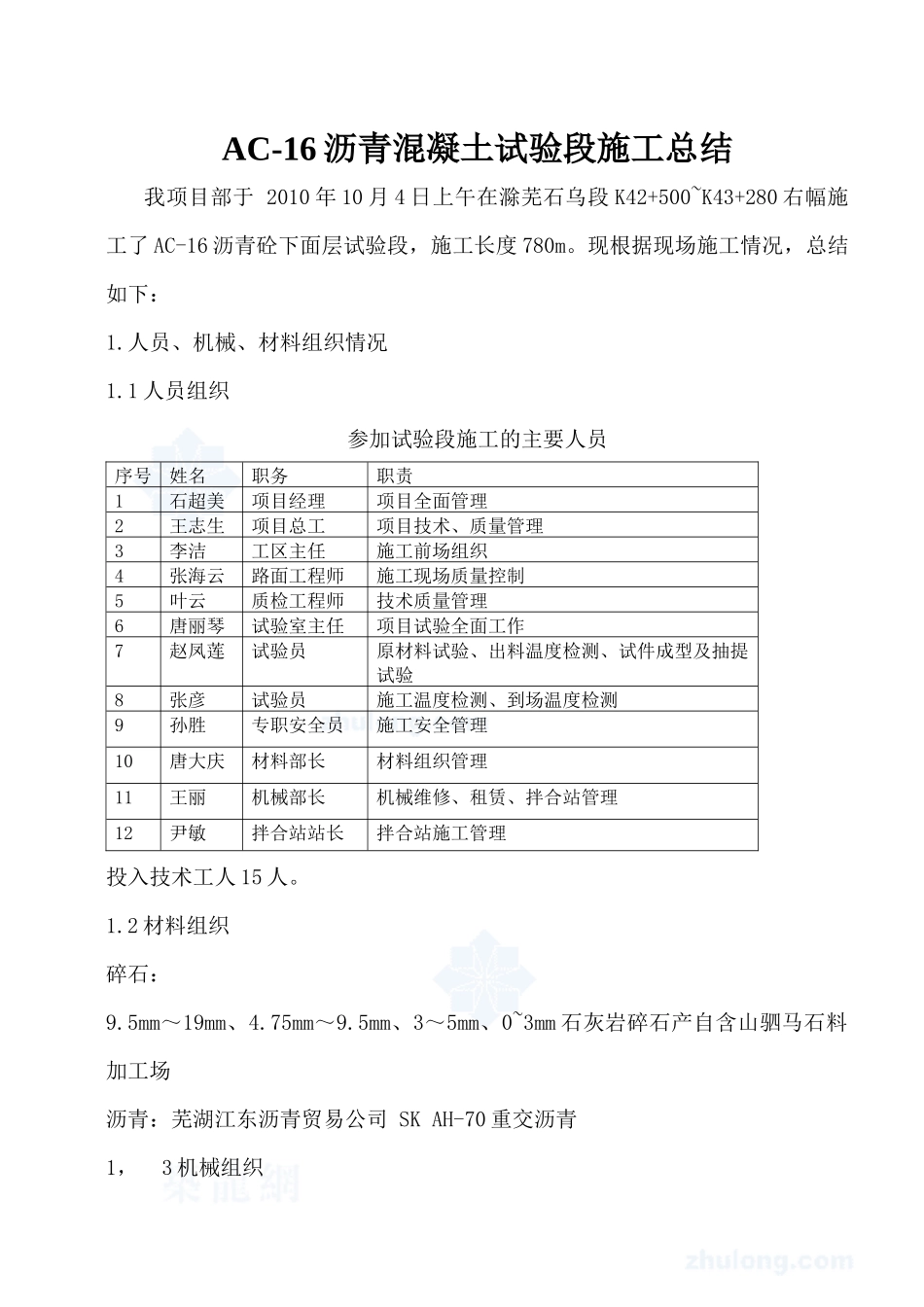

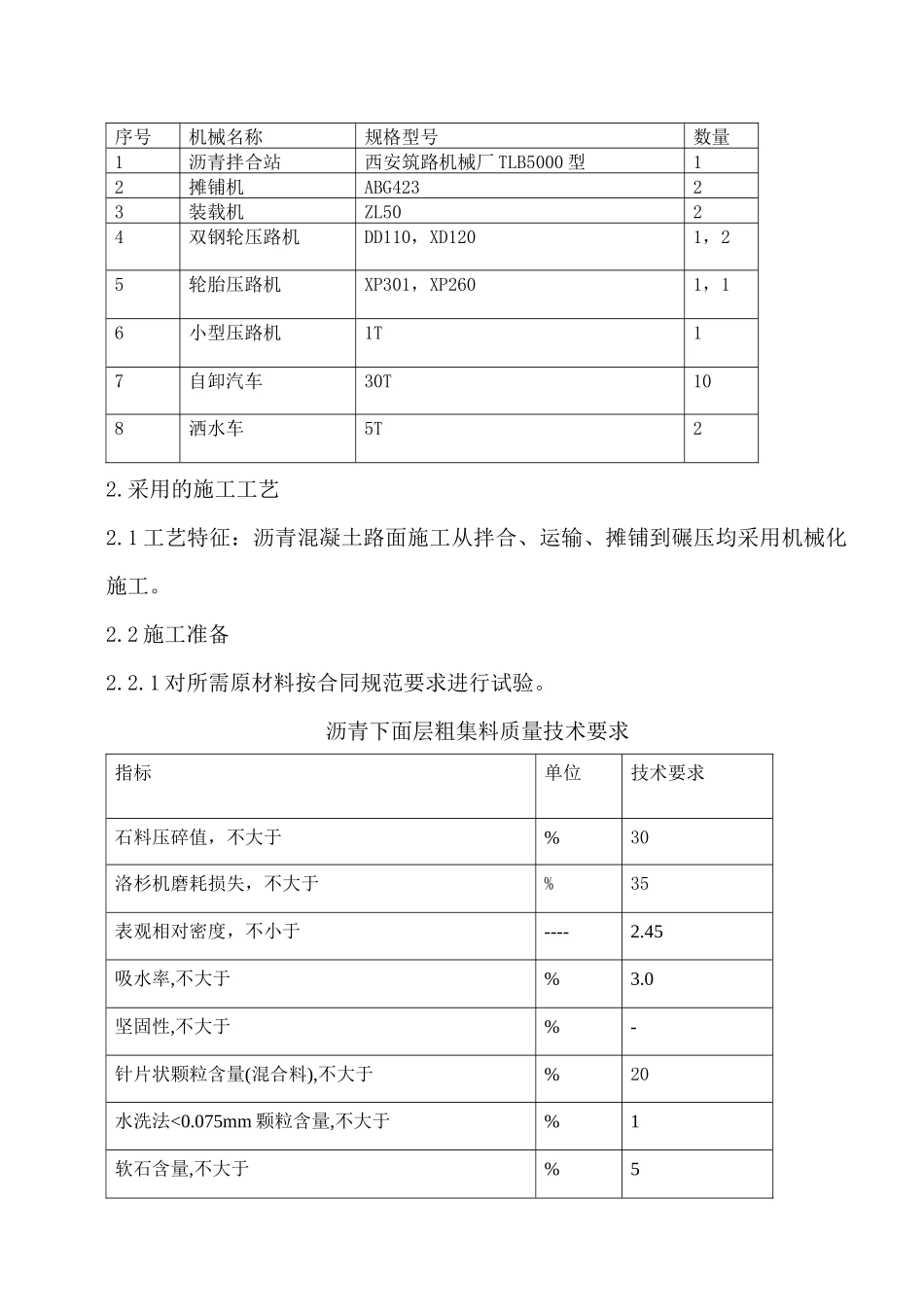

AC-16沥青混凝土试验段施工总结我项目部于2010年10月4日上午在滁芜石乌段K42+500~K43+280右幅施工了AC-16沥青砼下面层试验段，施工长度780m。现根据现场施工情况，总结如下：1.人员、机械、材料组织情况1.1人员组织参加试验段施工的主要人员序号姓名职务职责1石超美项目经理项目全面管理2王志生项目总工项目技术、质量管理3李洁工区主任施工前场组织4张海云路面工程师施工现场质量控制5叶云质检工程师技术质量管理6唐丽琴试验室主任项目试验全面工作7赵凤莲试验员原材料试验、出料温度检测、试件成型及抽提试验8张彦试验员施工温度检测、到场温度检测9孙胜专职安全员施工安全管理10唐大庆材料部长材料组织管理11王丽机械部长机械维修、租赁、拌合站管理12尹敏拌合站站长拌合站施工管理投入技术工人15人。1.2材料组织碎石：9.5mm～19mm、4.75mm～9.5mm、3～5mm、0~3mm石灰岩碎石产自含山驷马石料加工场沥青：芜湖江东沥青贸易公司SKAH-70重交沥青1，3机械组织序号机械名称规格型号数量1沥青拌合站西安筑路机械厂TLB5000型12摊铺机ABG42323装载机ZL5024双钢轮压路机DD110，XD1201，25轮胎压路机XP301，XP2601，16小型压路机1T17自卸汽车30T108洒水车5T22.采用的施工工艺2.1工艺特征：沥青混凝土路面施工从拌合、运输、摊铺到碾压均采用机械化施工。2.2施工准备2.2.1对所需原材料按合同规范要求进行试验。沥青下面层粗集料质量技术要求指标单位技术要求石料压碎值，不大于%30洛杉机磨耗损失，不大于%35表观相对密度，不小于----2.45吸水率,不大于%3.0坚固性,不大于%-针片状颗粒含量(混合料),不大于%20水洗法<0.075mm颗粒含量,不大于%1软石含量,不大于%5沥青表面层细集料质量技术要求项目单位高速公路、一级公路表观相对密度，不小于——2.45坚固性（）0.3mm部分），不小于%--含泥量（小于0.075mm的含量），不大于%5砂当量，不小于%50亚甲蓝值，不大于g/kg--棱角性（流动时间），不小于s--沥青混合料表面层用矿粉技术要求项目单位高速公路、一级公路表观密度，不小于t/m32.45含水量。不大于%1粒度范围<0.6mm<0.15mm<0.075mm%%%10090—10075--100外观_--亲水系数_〈1塑性指数_〈4加热安定性_合格A级70号道路石油沥青质量技术要求表检验项目技术要求针入度（25℃、100g、5S）（0.1mm）60～80针入度指数PI-1.3~+1.0软化点(R&B)(℃)不小于4660℃动力粘度(Pa.s)不小于180延度10℃,5cm/min(cm)不小于20延度15℃,5cm/min(cm)不小于100含蜡量(蒸镏法)(%)不大于2.0闪点(℃)不小于260溶解度(%)不小于99.5TFOT后质量变化(%)不大于±0.8残留针入度比(%)不小于61残留延度(10℃)(cm)不小于6密度(15℃，g/cm3)不小于实测记录SHRP性能等级PG64-222.2.2按要求进行目标配合比设计及生产配合比设计沥青混合料技术要求试验项目AC-16马歇尔试件尺寸（mm）φ101.6*63.5击实次数（次）双面各75（50）次稳定度（KN）≥8流值（0.1MM）20-45空隙率（%）3-5矿料间隙率（%）设计空隙率3%＞13（13）设计空隙率4%＞14（14）设计空隙率5%＞15（15）设计空隙率6%（＞16）沥青饱和度（%）65-75动稳定度60度，0.7Mpa（次/毫米）＞2800（1000）浸水马歇尔试验（48）残留稳定度（%）＞85（80）2.2.3组织技术交底，包括施工规范要求，质量检验标准，施工要点，安全生产措施等等。2.2.4采用浮动基准梁控制高程。2.2.5对摊铺机进行拼装，摊铺机拼装宽度为3.6m。2.2.6将生产配合比及拌合温度通知拌合站,本次试验段施工采用生产配合比为4＃：3＃：2＃：1＃：矿粉：沥青＝28：26：16：28：2：4.8。2.3沥青混合料的拌合2.3.1沥青混合料的拌合采用一套自动控制的间歇式沥青混凝土拌合设备，并装有检测混合料拌合及出场温度的装置，同时配备二次除尘及逐盘打印装置。沥青储量200T，配备有4个热料仓，5个冷料斗和精确的电子计量重量传感器及温度传感检测系统，拌合能力为240t/h。试验段施工时实际拌合产量为200t/h。2.3.2拌合站设试验室，对沥青混凝土的原材料及时进行检测。设专人对沥青混合料进行检测并反馈信息。2.3.3沥青与矿料的加热温度保证拌合的沥青混合料出场温度符合技术规范要求。本次试验段沥青加热温度为1600C，矿料加热...
