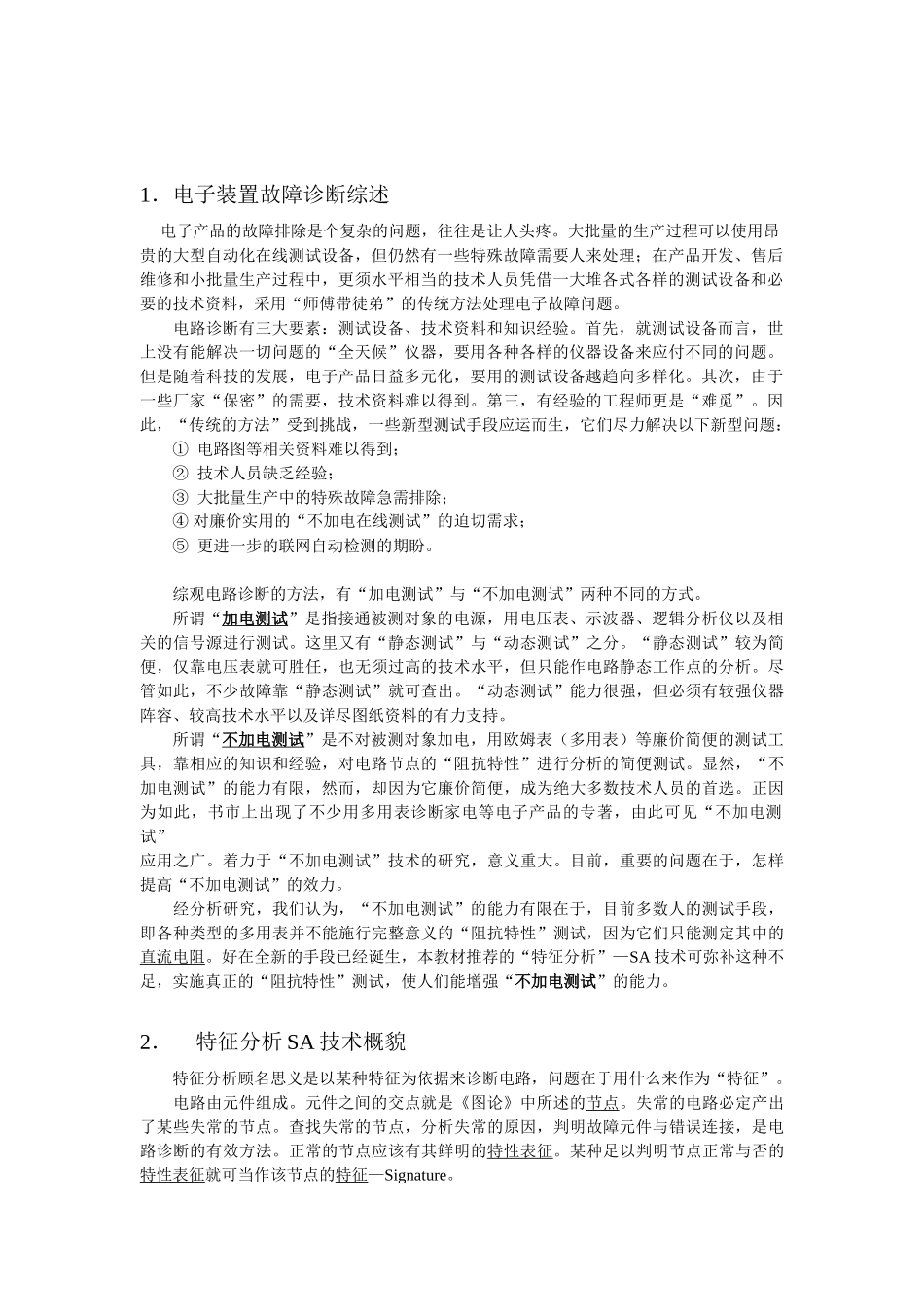

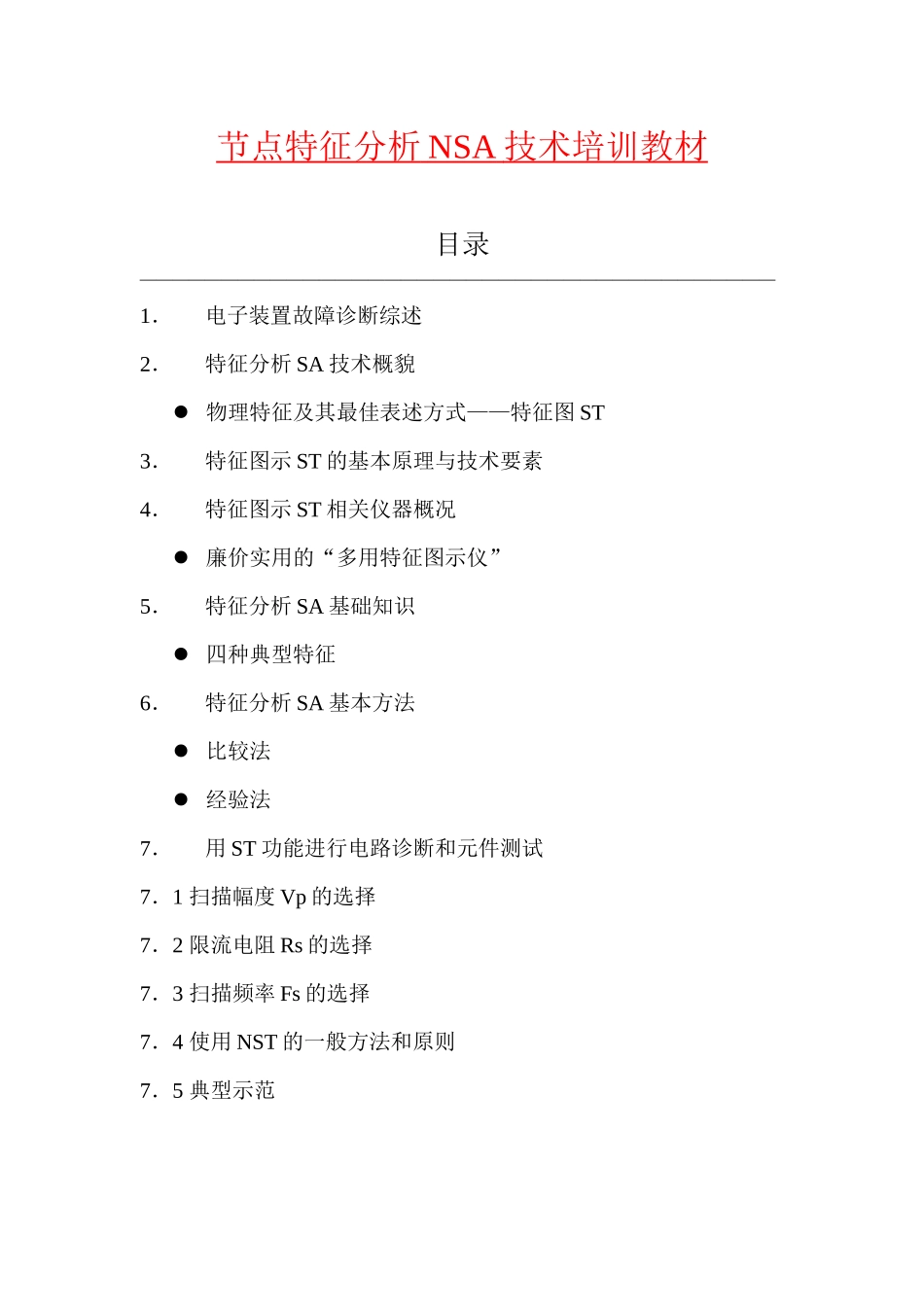

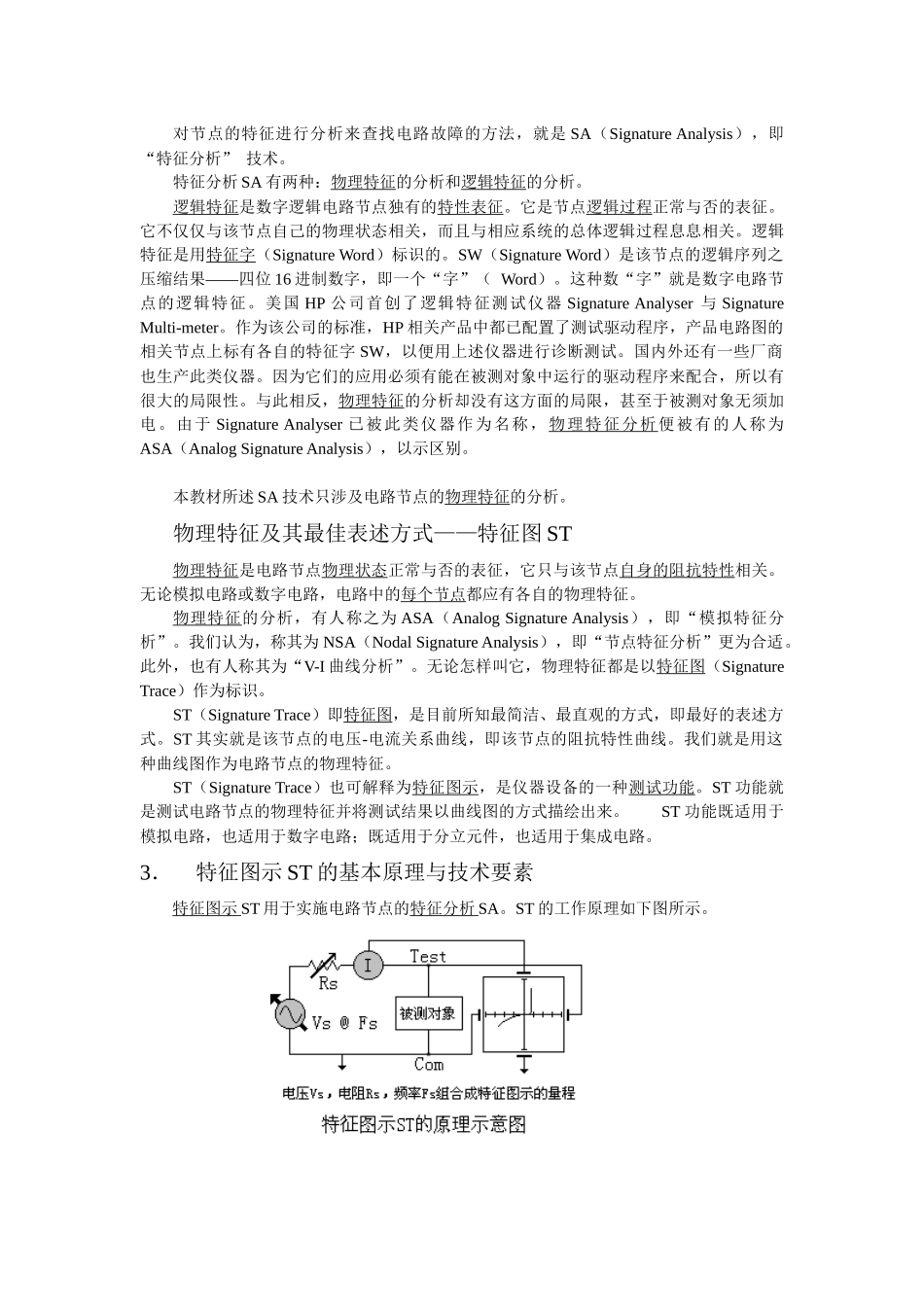

节点特征分析NSA技术培训教材目录———————————————————————————————————————1．电子装置故障诊断综述2．特征分析SA技术概貌物理特征及其最佳表述方式——特征图ST3．特征图示ST的基本原理与技术要素4．特征图示ST相关仪器概况廉价实用的“多用特征图示仪”5．特征分析SA基础知识四种典型特征6．特征分析SA基本方法比较法经验法7．用ST功能进行电路诊断和元件测试7．1扫描幅度Vp的选择7．2限流电阻Rs的选择7．3扫描频率Fs的选择7．4使用NST的一般方法和原则7．5典型示范1．电子装置故障诊断综述电子产品的故障排除是个复杂的问题，往往是让人头疼。大批量的生产过程可以使用昂贵的大型自动化在线测试设备，但仍然有一些特殊故障需要人来处理；在产品开发、售后维修和小批量生产过程中，更须水平相当的技术人员凭借一大堆各式各样的测试设备和必要的技术资料，采用“师傅带徒弟”的传统方法处理电子故障问题。电路诊断有三大要素：测试设备、技术资料和知识经验。首先，就测试设备而言，世上没有能解决一切问题的“全天候”仪器，要用各种各样的仪器设备来应付不同的问题。但是随着科技的发展，电子产品日益多元化，要用的测试设备越趋向多样化。其次，由于一些厂家“保密”的需要，技术资料难以得到。第三，有经验的工程师更是“难觅”。因此，“传统的方法”受到挑战，一些新型测试手段应运而生，它们尽力解决以下新型问题：①电路图等相关资料难以得到；②技术人员缺乏经验；③大批量生产中的特殊故障急需排除；④对廉价实用的“不加电在线测试”的迫切需求；⑤更进一步的联网自动检测的期盼。综观电路诊断的方法，有“加电测试”与“不加电测试”两种不同的方式。所谓“加电测试”是指接通被测对象的电源，用电压表、示波器、逻辑分析仪以及相关的信号源进行测试。这里又有“静态测试”与“动态测试”之分。“静态测试”较为简便，仅靠电压表就可胜任，也无须过高的技术水平，但只能作电路静态工作点的分析。尽管如此，不少故障靠“静态测试”就可查出。“动态测试”能力很强，但必须有较强仪器阵容、较高技术水平以及详尽图纸资料的有力支持。所谓“不加电测试”是不对被测对象加电，用欧姆表（多用表）等廉价简便的测试工具，靠相应的知识和经验，对电路节点的“阻抗特性”进行分析的简便测试。显然，“不加电测试”的能力有限，然而，却因为它廉价简便，成为绝大多数技术人员的首选。正因为如此，书市上出现了不少用多用表诊断家电等电子产品的专著，由此可见“不加电测试”应用之广。着力于“不加电测试”技术的研究，意义重大。目前，重要的问题在于，怎样提高“不加电测试”的效力。经分析研究，我们认为，“不加电测试”的能力有限在于，目前多数人的测试手段，即各种类型的多用表并不能施行完整意义的“阻抗特性”测试，因为它们只能测定其中的直流电阻。好在全新的手段已经诞生，本教材推荐的“特征分析”—SA技术可弥补这种不足，实施真正的“阻抗特性”测试，使人们能增强“不加电测试”的能力。2．特征分析SA技术概貌特征分析顾名思义是以某种特征为依据来诊断电路，问题在于用什么来作为“特征”。电路由元件组成。元件之间的交点就是《图论》中所述的节点。失常的电路必定产出了某些失常的节点。查找失常的节点，分析失常的原因，判明故障元件与错误连接，是电路诊断的有效方法。正常的节点应该有其鲜明的特性表征。某种足以判明节点正常与否的特性表征就可当作该节点的特征—Signature。对节点的特征进行分析来查找电路故障的方法，就是SA（SignatureAnalysis），即“特征分析”技术。特征分析SA有两种：物理特征的分析和逻辑特征的分析。逻辑特征是数字逻辑电路节点独有的特性表征。它是节点逻辑过程正常与否的表征。它不仅仅与该节点自己的物理状态相关，而且与相应系统的总体逻辑过程息息相关。逻辑特征是用特征字（SignatureWord）标识的。SW（SignatureWord）是该节点的逻辑序列之压缩结果——四位16进制数字，即一个“字”（Word）。这种数“字”就是数字电路节点的逻辑特征。美国HP公司首创了逻辑特征测...
