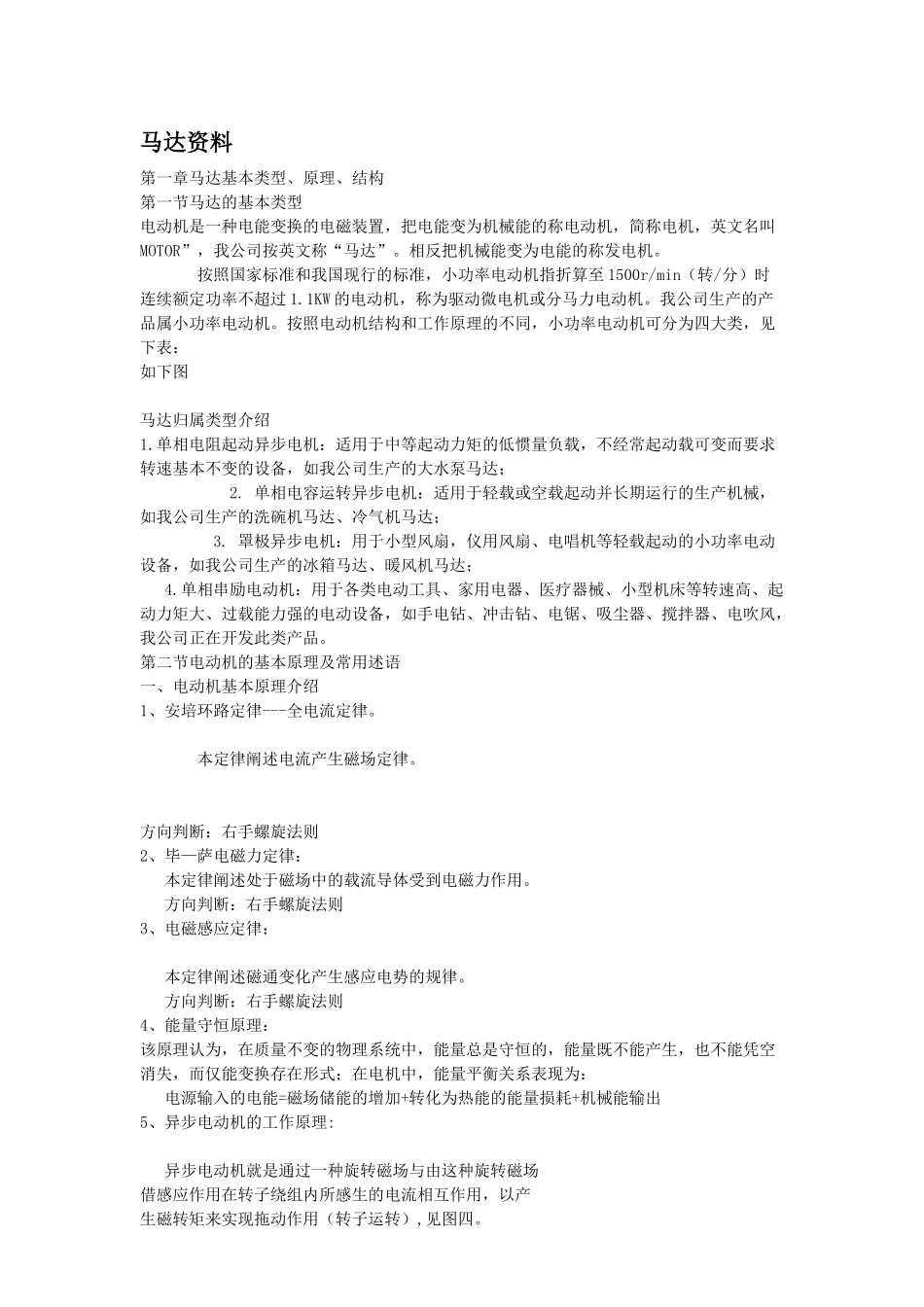

马达资料第一章马达基本类型、原理、结构第一节马达的基本类型电动机是一种电能变换的电磁装置，把电能变为机械能的称电动机，简称电机，英文名叫MOTOR”，我公司按英文称“马达”。相反把机械能变为电能的称发电机。按照国家标准和我国现行的标准，小功率电动机指折算至1500r/min（转/分）时连续额定功率不超过1.1KW的电动机，称为驱动微电机或分马力电动机。我公司生产的产品属小功率电动机。按照电动机结构和工作原理的不同，小功率电动机可分为四大类，见下表：如下图马达归属类型介绍1.单相电阻起动异步电机：适用于中等起动力矩的低惯量负载，不经常起动载可变而要求转速基本不变的设备，如我公司生产的大水泵马达；2.单相电容运转异步电机：适用于轻载或空载起动并长期运行的生产机械，如我公司生产的洗碗机马达、冷气机马达；3.罩极异步电机：用于小型风扇，仪用风扇、电唱机等轻载起动的小功率电动设备，如我公司生产的冰箱马达、暖风机马达；4.单相串励电动机：用于各类电动工具、家用电器、医疗器械、小型机床等转速高、起动力矩大、过载能力强的电动设备，如手电钻、冲击钻、电锯、吸尘器、搅拌器、电吹风，我公司正在开发此类产品。第二节电动机的基本原理及常用述语一、电动机基本原理介绍1、安培环路定律---全电流定律。本定律阐述电流产生磁场定律。方向判断：右手螺旋法则2、毕—萨电磁力定律：本定律阐述处于磁场中的载流导体受到电磁力作用。方向判断：右手螺旋法则3、电磁感应定律：本定律阐述磁通变化产生感应电势的规律。方向判断：右手螺旋法则4、能量守恒原理：该原理认为，在质量不变的物理系统中，能量总是守恒的，能量既不能产生，也不能凭空消失，而仅能变换存在形式；在电机中，能量平衡关系表现为：电源输入的电能=磁场储能的增加+转化为热能的能量损耗+机械能输出5、异步电动机的工作原理:异步电动机就是通过一种旋转磁场与由这种旋转磁场借感应作用在转子绕组内所感生的电流相互作用，以产生磁转矩来实现拖动作用（转子运转）,见图四。电动机常用述语1.额定电压：电动机在规定条件下运行，定子绕组所加电压称为电动机的额定电压，其单位为V（伏），我公司电机额定电压有：230V、220V、127V、120V、115V等。2.额定电流：是指电动机输出额定功率时，定子电路中所流过的电流，其单位为A（安培）。3.起动电流：是指电动机起动瞬间，定子绕组流过的电流，其单位为A（安培）。4.起动电压：是指电动机能起动时施加定子绕组最小电压，其单位为V（伏）。5.额定转速：是指电动机在额定条件下运行时，转子的转动速度，其单位为r/min（转/分）。6.起动转矩：电动机接通电源后，转子尚未转动的瞬间，电动机所产生的转矩，称为起动转矩，其单位为：kgf.m（千克力.米）；N.m(牛顿.米)。7.最大转矩：电动机在最大负荷下运行时所输出的转矩，称最大转矩，其单位为：kgf.m（千克力.米）；N.m(牛顿.米)。8.输入功率：是指电动机在额定条件下运行时，由电源输入到电动机的功率，其单位为W（瓦特）。9.输出功率：是指电动机在额定条件下运行时，由电动机向外输出的功率，其单位为W（瓦特）。10.效率：在额定条件上，电动机的输出功率与输入功率之比值。11.温升：电动机在额定负载下，各部位工作温度与环境温度之差，其单位为℃（摄氏度）。12.气隙：是指电动机定子内园与转子外园之间距离，其单位为mm（毫米），一般在0.2～2毫米之间。13.绕组直流电阻：是指电动机定子绕组（铜线）对直流电压阻尼值，其单位为Ω（欧姆），通常用万用表测量，其计算公式有三种型式：R=U/I；R=ρ•L/S；Rt=Ro［1+0.004（t-25）］（Ro为室温25℃时电阻值）14.接地电阻：是指电动机地线引出端（端子）与机壳之间电阻值，其单位为Ω（欧姆），通常用微欧计测量。15.绝缘试验（打高压）：用以检测电机绕组与地（机壳）之间电气介子绝缘性能强弱的试验，小功率电动机通常使用高压机以1500V、1800V（1MA、1S）高压测试。16.匝间绝缘试验（匝间耐压实验）：以冲击电压型式，检测电动机绕组匝间、相间电气绝缘性能，以保证电动机绕组绝缘及寿命要求的试验，通常采用脉冲比较法测量，小功率电动机...
