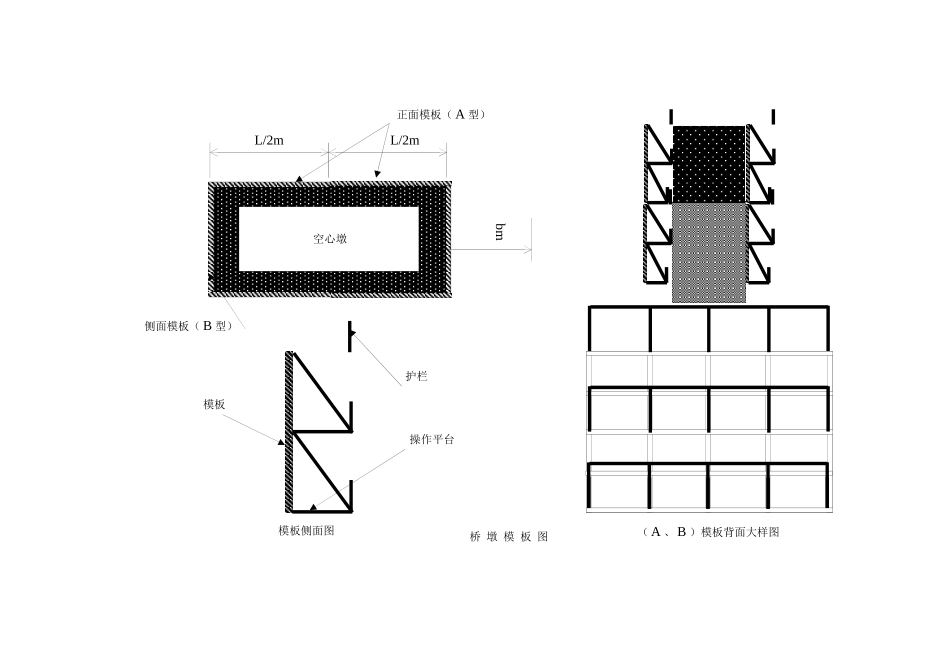

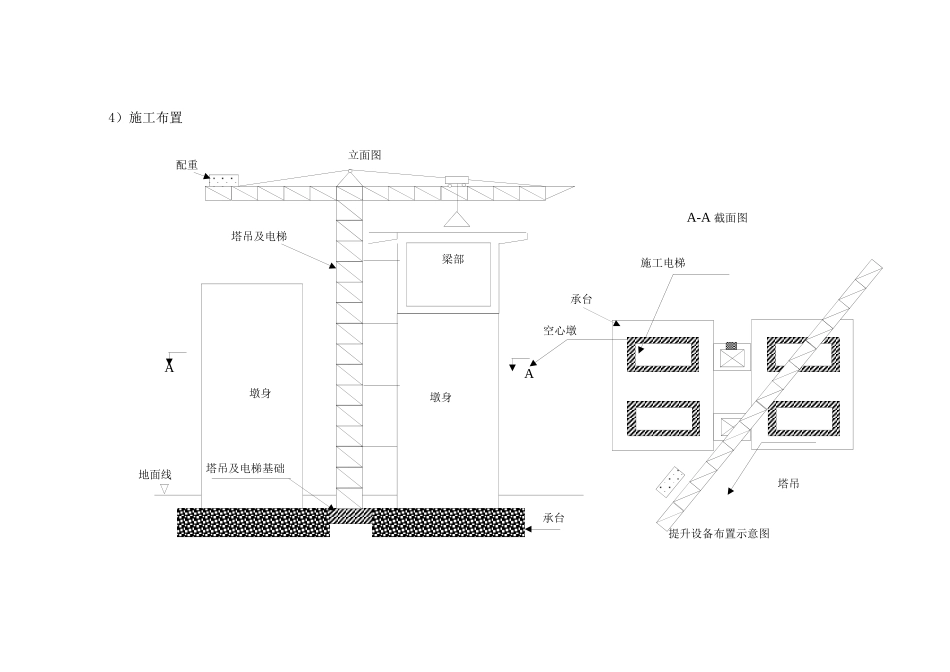

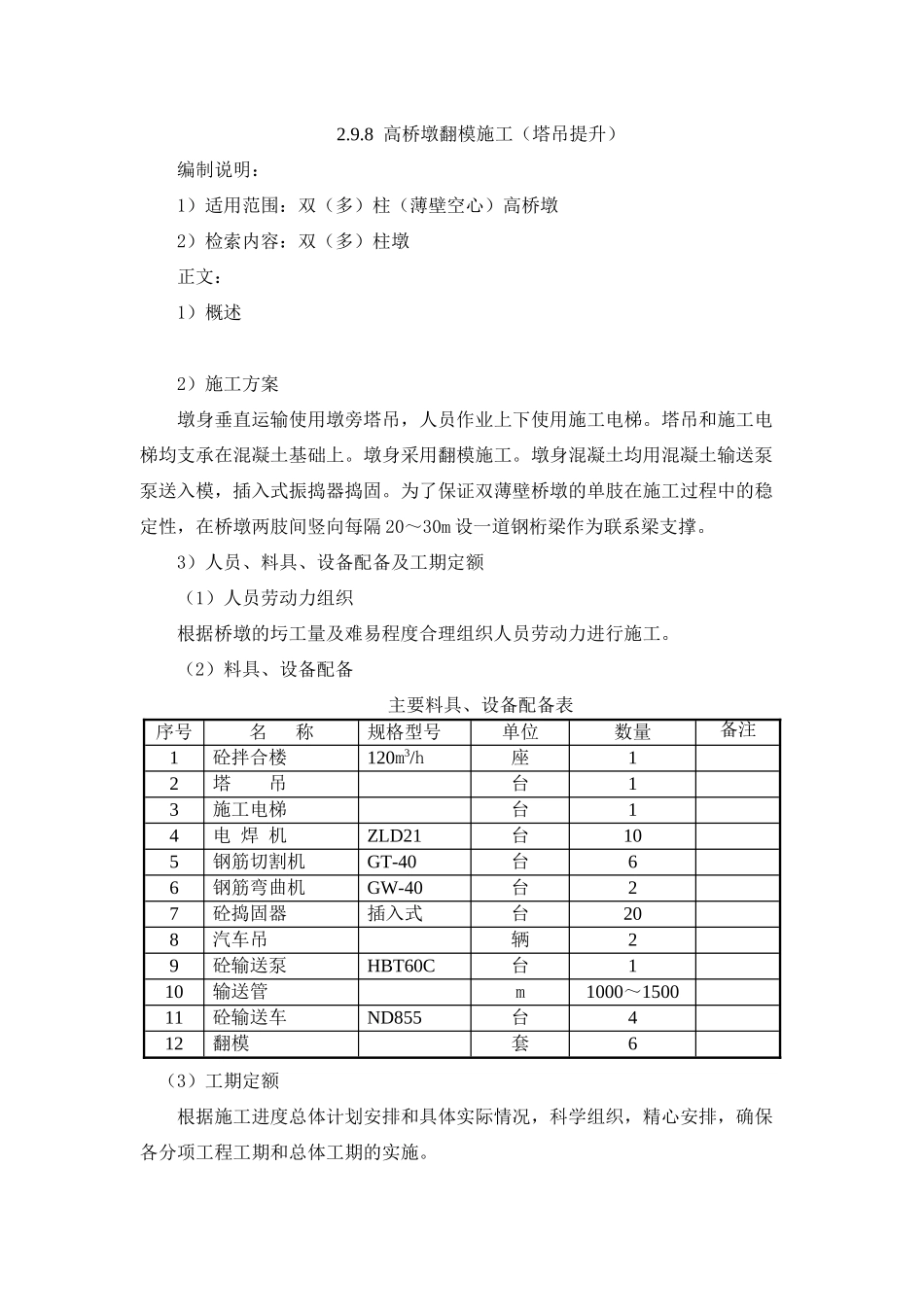

2.9.8高桥墩翻模施工（塔吊提升）编制说明：1）适用范围：双（多）柱（薄壁空心）高桥墩2）检索内容：双（多）柱墩正文：1）概述2）施工方案墩身垂直运输使用墩旁塔吊，人员作业上下使用施工电梯。塔吊和施工电梯均支承在混凝土基础上。墩身采用翻模施工。墩身混凝土均用混凝土输送泵泵送入模，插入式振捣器捣固。为了保证双薄壁桥墩的单肢在施工过程中的稳定性，在桥墩两肢间竖向每隔20～30m设一道钢桁梁作为联系梁支撑。3）人员、料具、设备配备及工期定额（1）人员劳动力组织根据桥墩的圬工量及难易程度合理组织人员劳动力进行施工。（2）料具、设备配备主要料具、设备配备表序号名称规格型号单位数量备注1砼拌合楼120m3/h座12塔吊台13施工电梯台14电焊机ZLD21台105钢筋切割机GT-40台66钢筋弯曲机GW-40台27砼捣固器插入式台208汽车吊辆29砼输送泵HBT60C台110输送管m1000～150011砼输送车ND855台412翻模套6（3）工期定额根据施工进度总体计划安排和具体实际情况，科学组织，精心安排，确保各分项工程工期和总体工期的实施。配重塔吊及电梯A梁部地面线承台塔吊及电梯基础提升设备布置示意图A-A截面图A承台墩身墩身施工电梯塔吊空心墩立面图4）施工布置桥墩模板图侧面模板（B型）正面模板（A型）L/2mL/2mbm空心墩护栏模板侧面图（A、B）模板背面大样图操作平台模板20～30m墩身预埋钢板钢垫板φ32精轧螺纹钢工字钢连接桁架空心墩空心墩总体布置图详细立面图俯视图墩身临时连接方案20～30m20～30m空心墩翻模施工工艺框图施工准备模板组装立内模钢筋绑扎立外模浇筑第一层砼养护浇筑第二层砼拆除第一层模板翻升立模循环上升至墩顶，拆除翻模拆除平台5）施工工艺流程框图6）施工方法及工艺措施（包括质量和安全措施）墩身空心段采用翻模施工。墩身施工用料及砼的垂直运输由墩旁塔吊完成。施工人员上下作业使用施工电梯。砼施工由砼拌合楼搅拌，泵送入模，插入式振捣器振捣。外模采用专门设计的大块钢模板，模板高300cm，宽350～400cm，内模采用组合钢模加以木模调节，模板内衬酚醛胶木板。施工时，按模板翻升、绑扎钢筋、浇注混凝土、中间混凝土养生及埋设预埋件等工序循环进行，直至墩顶。（1）施工准备施工前充分周密细致地作好各项准备工作，包括劳力组织，场地布置，预埋件加工及其它准备工作。①人员准备按施工作业要求组织好专业工班，并进行技术培训，尤其是对液压控制台的操作人员，要选择责任心强的工人承担，以保证平台提升和施工顺利进行。②机具设备及材料准备A、按图清点、检查平台及模板各零部件的规格数量是否符合图纸要求。B、给水设备、高墩养生设备等提前备好。C、混凝土拌合、运输、提升、振捣用的机具备足，且性能良好。D、有备用发电站（发电机组），保证施工用电不中断。E、场地照明、墩上用电设备如配电盘、灯具、电线、电缆，液压设备检修作业使用的工具及材料提前制备齐全，并务必安设漏电保护器，防止漏电伤人。③准备预埋件A、各种预埋件和预埋孔模具按桥墩设计与施工要求提前加工。B、预埋件挂牌存放，牌上标明安装顺序、部位与数量，以方便使用。④其它准备工作A、根据大桥工地实际情况，制定详细的模板组拼方案。B、测设好桥墩中心点，放好墩身底部尺寸大样。C、按桥墩与翻模节高计算编排好模板表，并调整好基顶标高。D、根据墩身混凝土设计强度要求，选定配合比与外加剂掺量。（2）墩底第一段（节）及调平段施工①根据设计的墩身第一段高度，用与翻模施工的同一种模板立模，以保证整个墩身外表模板缝一致，平整度、光洁度统一。②墩身钢筋从承台接长时注意调整钢筋的长度，以便使同一个接面内的钢筋焊接接头不超过50%，同一个截面的长度确定为≥30d（d为钢筋直径），但不得小于50cm。③第一段及调平段浇注的砼，预留接缝钢筋以便与上段砼牢固粘结。表面做拉毛处理。④计算每段的砼高度，以便使留下的墩上部长度正好为翻模长度的整倍数。⑤灌注空心段的砼。（3）浇筑砼浇注混凝土要分层对称进行，一般每层厚不超过30cm，并做好灌注记录。捣固定人、定位、定责，不得漏捣、重捣和捣固过深，捣固棒不要接触模板和预埋件。混凝土对准模板口入模，防止外洒砸...
