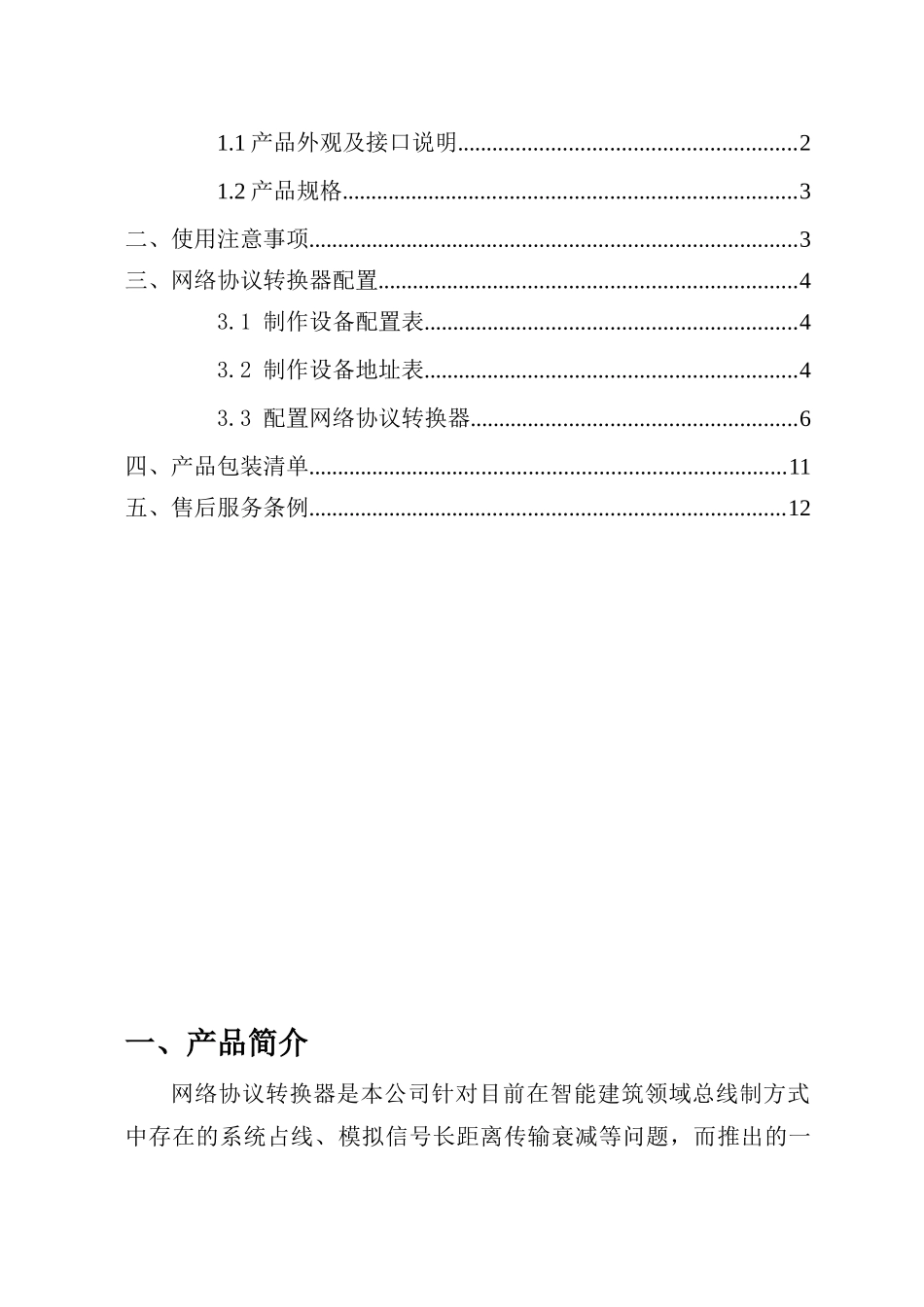

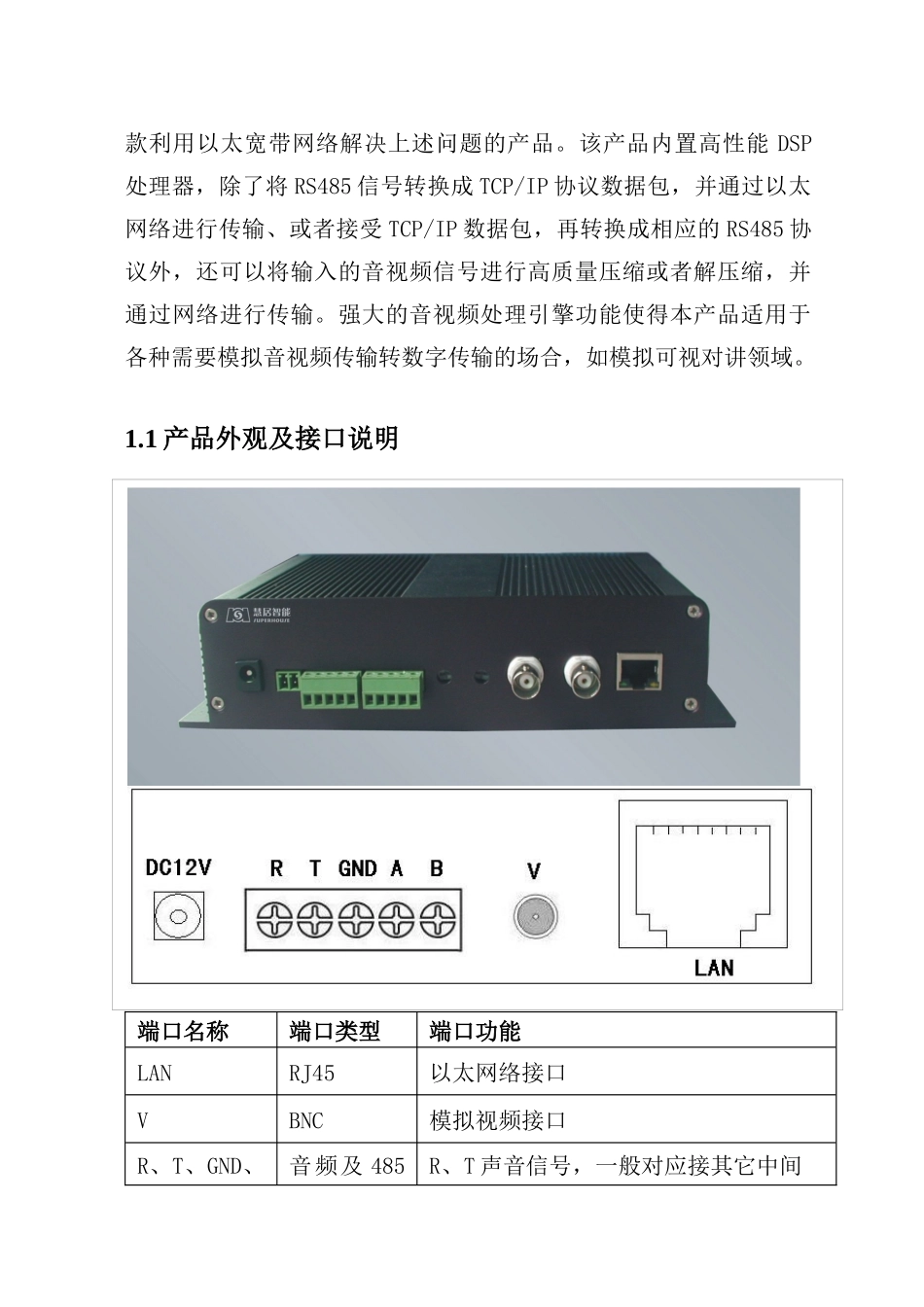

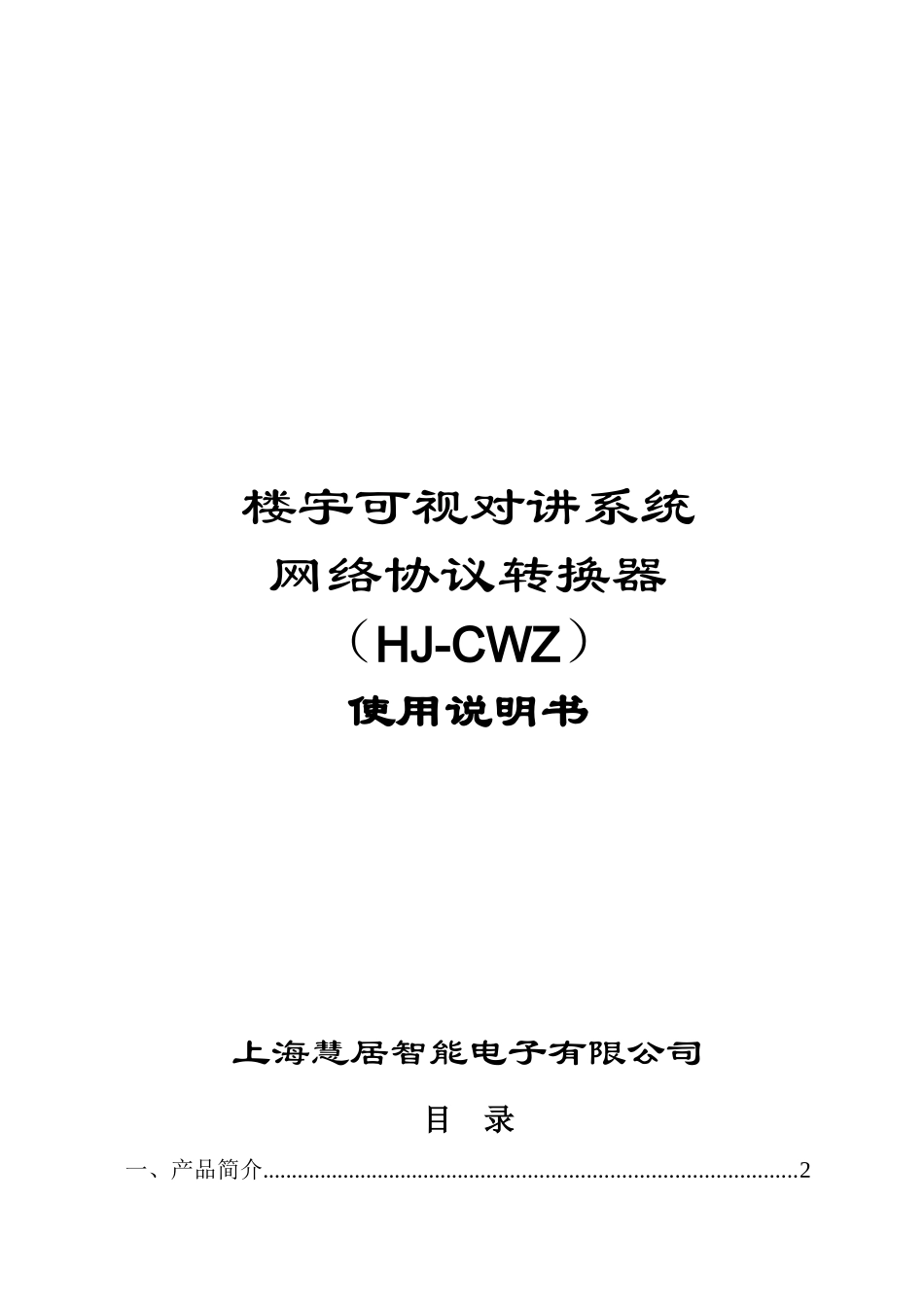

楼宇可视对讲系统网络协议转换器（HJ-CWZ）使用说明书上海慧居智能电子有限公司目录一、产品简介............................................................................................21.1产品外观及接口说明..........................................................21.2产品规格..............................................................................3二、使用注意事项....................................................................................3三、网络协议转换器配置........................................................................43.1制作设备配置表................................................................43.2制作设备地址表................................................................43.3配置网络协议转换器........................................................6四、产品包装清单..................................................................................11五、售后服务条例..................................................................................12一、产品简介网络协议转换器是本公司针对目前在智能建筑领域总线制方式中存在的系统占线、模拟信号长距离传输衰减等问题，而推出的一款利用以太宽带网络解决上述问题的产品。该产品内置高性能DSP处理器，除了将RS485信号转换成TCP/IP协议数据包，并通过以太网络进行传输、或者接受TCP/IP数据包，再转换成相应的RS485协议外，还可以将输入的音视频信号进行高质量压缩或者解压缩，并通过网络进行传输。强大的音视频处理引擎功能使得本产品适用于各种需要模拟音视频传输转数字传输的场合，如模拟可视对讲领域。1.1产品外观及接口说明接口说明端口名称端口类型端口功能LANRJ45以太网络接口VBNC模拟视频接口R、T、GND、音频及485R、T声音信号，一般对应接其它中间A、B接线设备的R或RX、T或TX，GND地线，AB为485接线DC座便携式电源座便携式12V电源插座拨码开关区分黑白和彩色摄像头拨码开关全部码拨到上面为配彩色门口机，全部码拨到下面为配黑白门口机。1.2产品规格电源：DC12V电流：500Ma外形尺寸：230*125*50mm二、使用注意事项1.在使用本产品之前，请务必仔细阅读本操作使用说明书。2.每台协议转换器在使用前都需要单独进行IP地址设置，再对所有的协议转换器进行地址配置。地址配置文件由厂家或经销商事先写好。3.任何设备的地址或编号变动，都需要重新设置地址表，并重新批量更新。4.操作界面局部变动及操作上具体问题可联系厂家或经销商咨询。三、网络协议转换器配置3.1制作设备配置表序号网络协议转换器名称IP地址所接设备名称设备地址1网络协议转换器1192.168.0.2主管理中心（或单个管理中心）0009902网络协议转换192.168.0.3从管理中心（无从管991器2理中心不用配）3网络协议转换器3192.168.0.41栋1单元门口机01141栋2单元门口机01251栋3单元门口机0136网络协议转换器4192.168.0.52栋1单元门口机02172栋2单元门口机02282栋3单元门口机02392栋4单元门口机0241011123.2制作设备地址表1、打开软件AVConifg的文件夹，找到地址配置表BM.INI并打开，如图：2、根据设备配置表（见3.1）编辑地址表，分别编辑每个网络协议转换器的IP地址、该网络协议转换器下所接的设备数量以及所接设备的地址，然后保存。编辑界面见下图：IP地址就是规划的各个网络协议转换器的地址。网络协议转换器所接设备的数量包括所接的单元门口机或单元联网器(有单元联网器就不计算其下属的单元门口机)、围墙机、别墅联网器、管理中心的数量。设备的地址按以下方式设置：地址共8位，头两位的FF和第三位、第五位和第七位的“0”不变，第四位、第六位和第八位的数对应设备的地址，如：FF000001对应001，FF000201对应021，FF030401对应341，以此类推。主管理中心（只有一台默认为主管理中心）的地址必须对应FF000000和FF090900，从管理中心的地址必须对应FF090901。3.3配置网络协议转换器IP地址打开厂家配发的软件AVConfig.exe，出现以下界面：...
