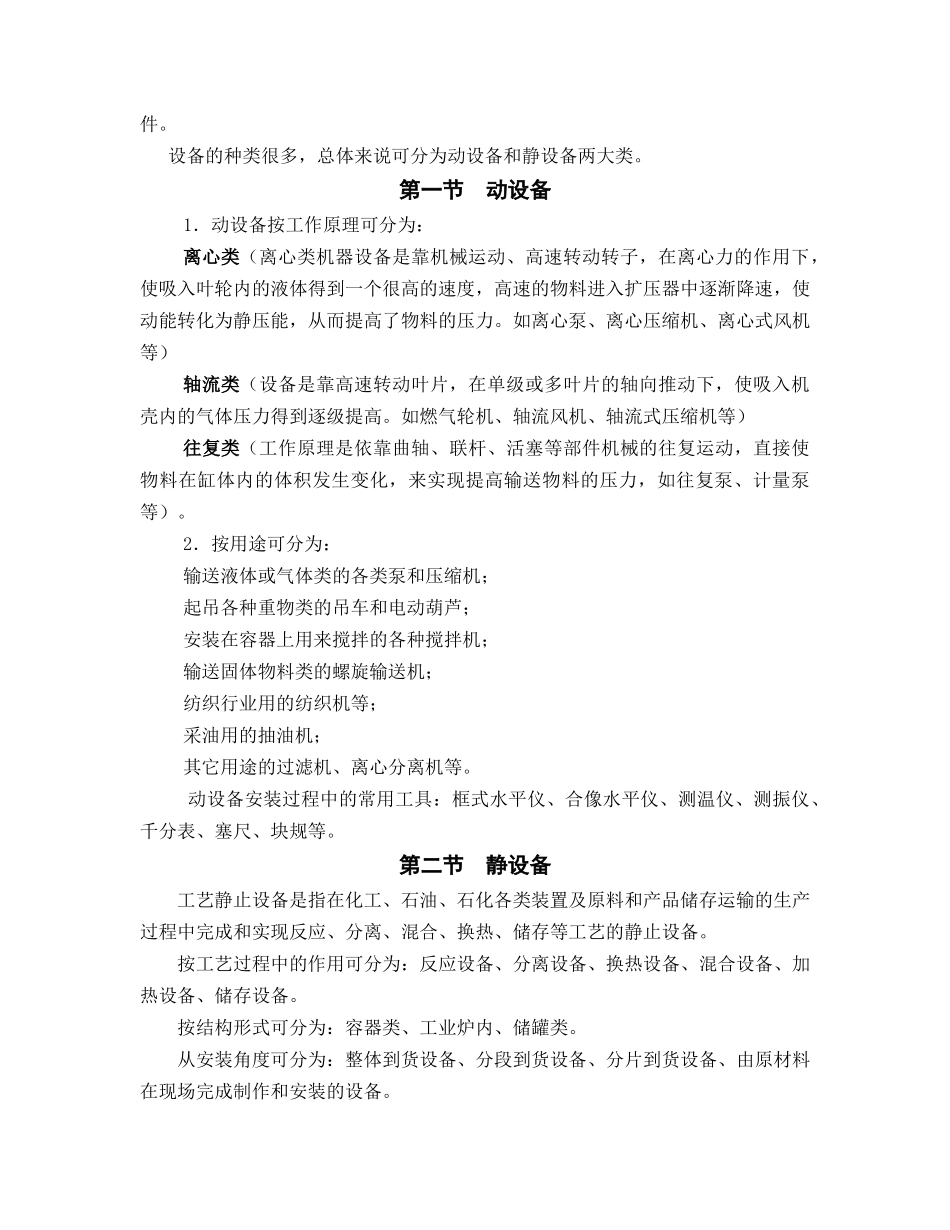

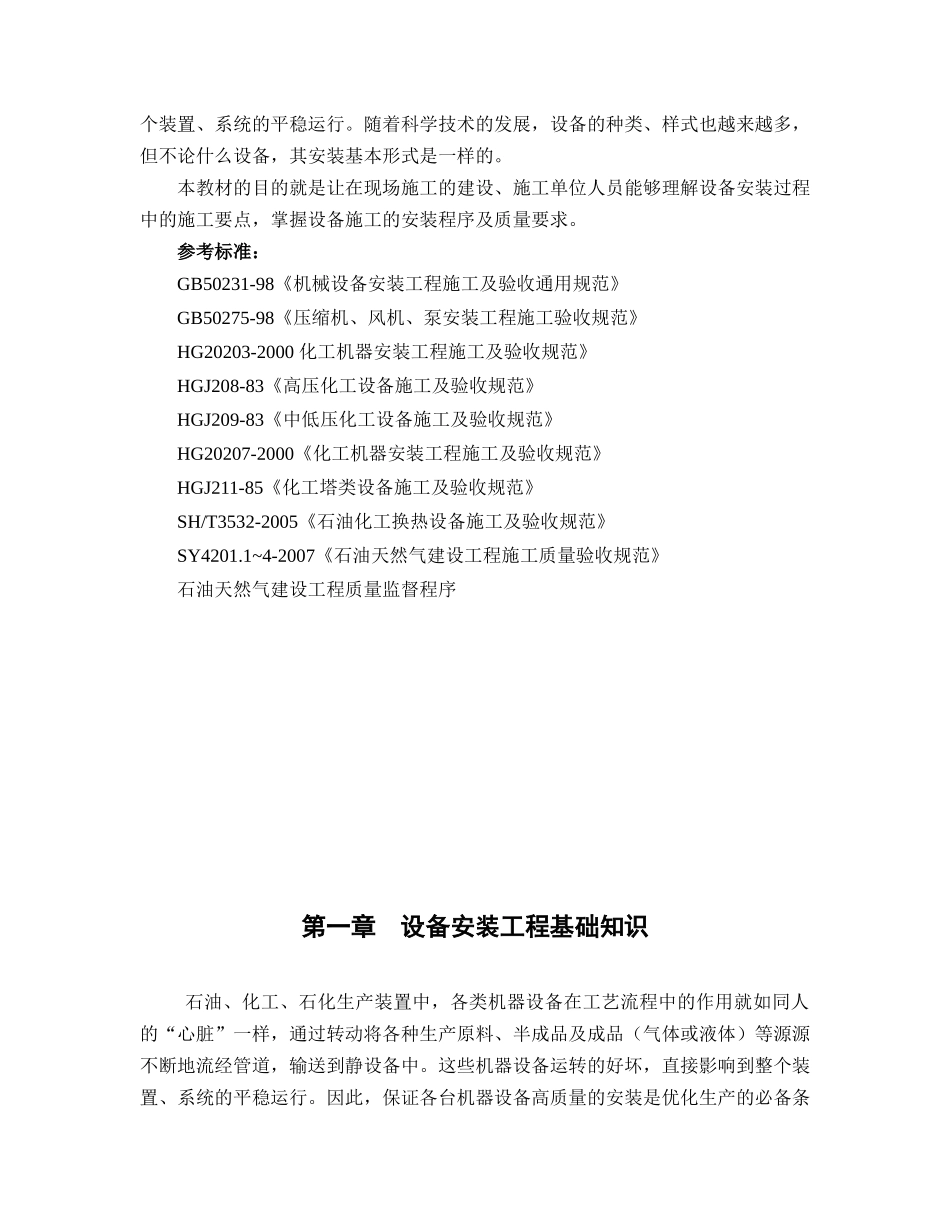

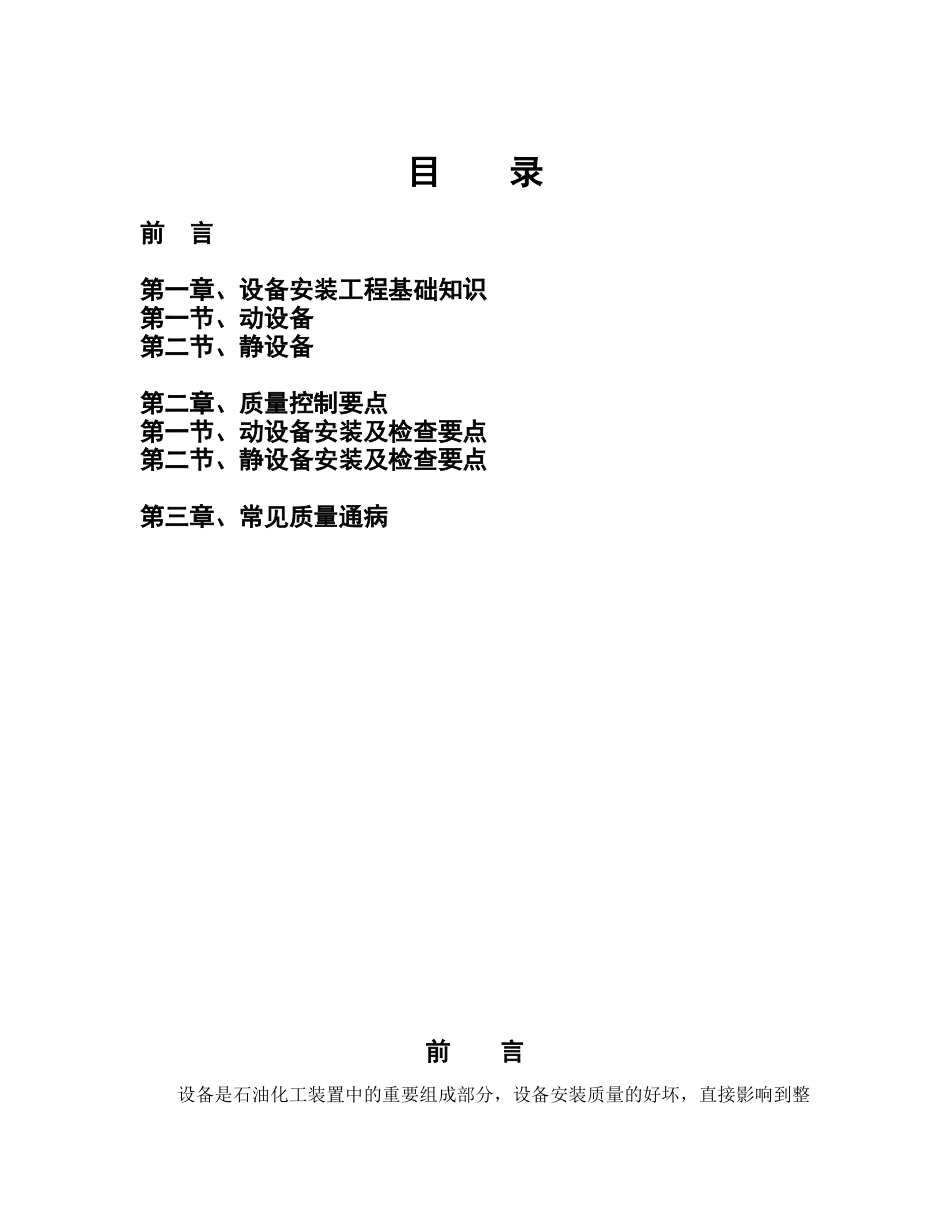

目录前言第一章、设备安装工程基础知识第一节、动设备第二节、静设备第二章、质量控制要点第一节、动设备安装及检查要点第二节、静设备安装及检查要点第三章、常见质量通病前言设备是石油化工装置中的重要组成部分，设备安装质量的好坏，直接影响到整个装置、系统的平稳运行。随着科学技术的发展，设备的种类、样式也越来越多，但不论什么设备，其安装基本形式是一样的。本教材的目的就是让在现场施工的建设、施工单位人员能够理解设备安装过程中的施工要点，掌握设备施工的安装程序及质量要求。参考标准：GB50231-98《机械设备安装工程施工及验收通用规范》GB50275-98《压缩机、风机、泵安装工程施工验收规范》HG20203-2000化工机器安装工程施工及验收规范》HGJ208-83《高压化工设备施工及验收规范》HGJ209-83《中低压化工设备施工及验收规范》HG20207-2000《化工机器安装工程施工及验收规范》HGJ211-85《化工塔类设备施工及验收规范》SH/T3532-2005《石油化工换热设备施工及验收规范》SY4201.1~4-2007《石油天然气建设工程施工质量验收规范》石油天然气建设工程质量监督程序第一章设备安装工程基础知识石油、化工、石化生产装置中，各类机器设备在工艺流程中的作用就如同人的“心脏”一样，通过转动将各种生产原料、半成品及成品（气体或液体）等源源不断地流经管道，输送到静设备中。这些机器设备运转的好坏，直接影响到整个装置、系统的平稳运行。因此，保证各台机器设备高质量的安装是优化生产的必备条件。设备的种类很多，总体来说可分为动设备和静设备两大类。第一节动设备1．动设备按工作原理可分为：离心类（离心类机器设备是靠机械运动、高速转动转子，在离心力的作用下，使吸入叶轮内的液体得到一个很高的速度，高速的物料进入扩压器中逐渐降速，使动能转化为静压能，从而提高了物料的压力。如离心泵、离心压缩机、离心式风机等）轴流类（设备是靠高速转动叶片，在单级或多叶片的轴向推动下，使吸入机壳内的气体压力得到逐级提高。如燃气轮机、轴流风机、轴流式压缩机等）往复类（工作原理是依靠曲轴、联杆、活塞等部件机械的往复运动，直接使物料在缸体内的体积发生变化，来实现提高输送物料的压力，如往复泵、计量泵等）。2．按用途可分为：输送液体或气体类的各类泵和压缩机；起吊各种重物类的吊车和电动葫芦；安装在容器上用来搅拌的各种搅拌机；输送固体物料类的螺旋输送机；纺织行业用的纺织机等；采油用的抽油机；其它用途的过滤机、离心分离机等。动设备安装过程中的常用工具：框式水平仪、合像水平仪、测温仪、测振仪、千分表、塞尺、块规等。第二节静设备工艺静止设备是指在化工、石油、石化各类装置及原料和产品储存运输的生产过程中完成和实现反应、分离、混合、换热、储存等工艺的静止设备。按工艺过程中的作用可分为：反应设备、分离设备、换热设备、混合设备、加热设备、储存设备。按结构形式可分为：容器类、工业炉内、储罐类。从安装角度可分为：整体到货设备、分段到货设备、分片到货设备、由原材料在现场完成制作和安装的设备。静设备本身的特点：种类繁多、体积庞大、结构复杂、条件苛刻、价格昂贵。石油天然气建设工程中经常遇到的静设备一般有：储罐、换热器、釜、反应器、塔、加热炉、容器、气柜、球罐等。静设备安装特点:施工难度大：由于静设备结构复杂、体积庞大、吨位大、所以安装难度较大；施工工艺复杂：由于静设备自身的特点，决定了在安装方面涉及的技术门类多，交叉作业多。如吊装技术、焊接技术、热处理技术、组装技术、无损检测技术、衬里技术等，所以必须通过合理的工艺过程将各种技术进行有机的组合，来完成整个工程的施工，这个工艺过程是十分复杂的。程序性强：静设备安装的程序性强表现在两个方面：一方面就整个装置的静设备安装，必须根据每台设备的位置（标高和平面布置等）以及所采取的吊装方法制定出安装程序；另一方面就每台设备的安装同样需要根据其结构和施工方法制定出安装程序。安装方法多样性：因整体到货、分段到货、分片到货、原材料制作和安装等多种类型，决定了静设备安装的复杂性。安装工期长：就一个装置的静设...
