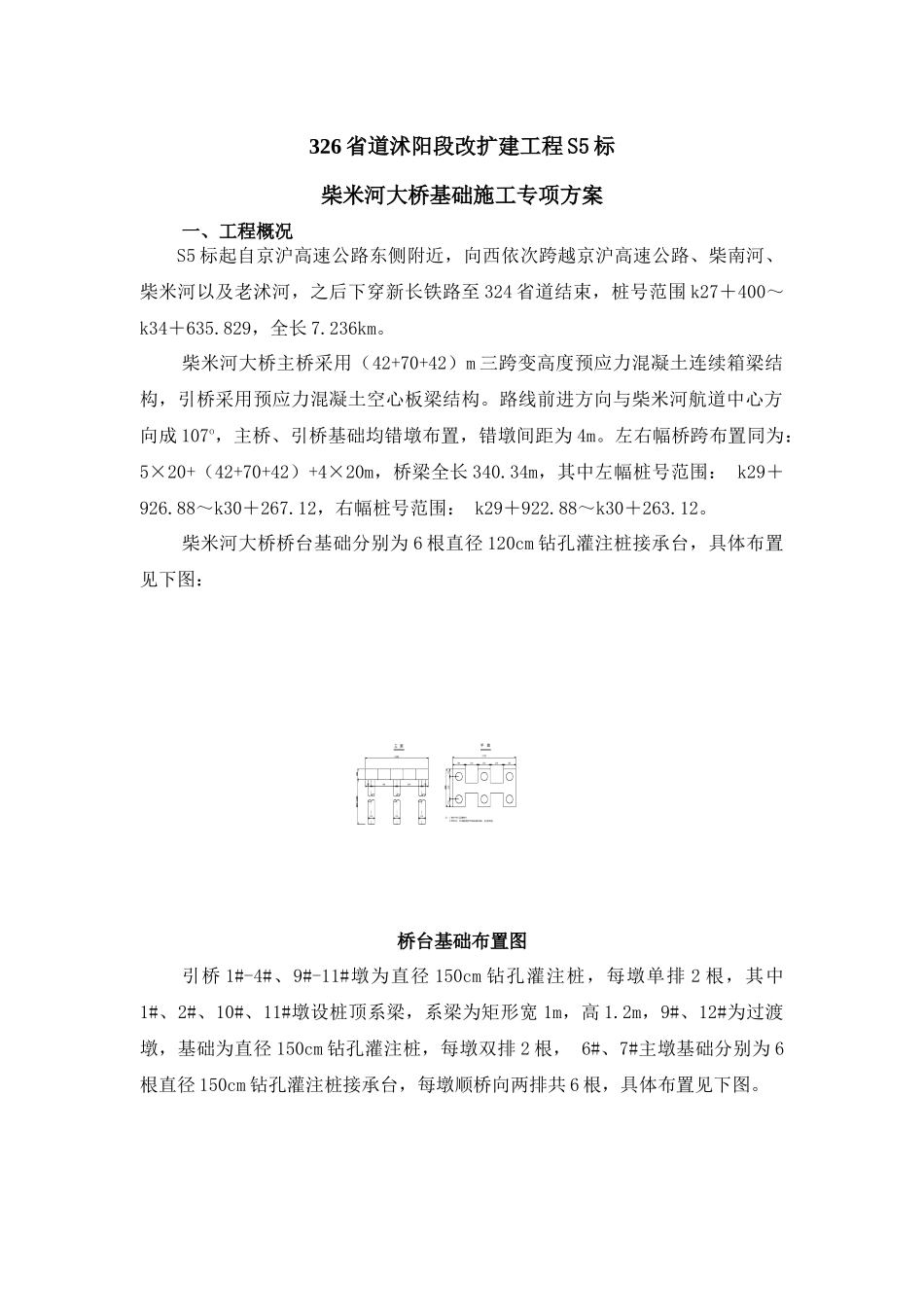

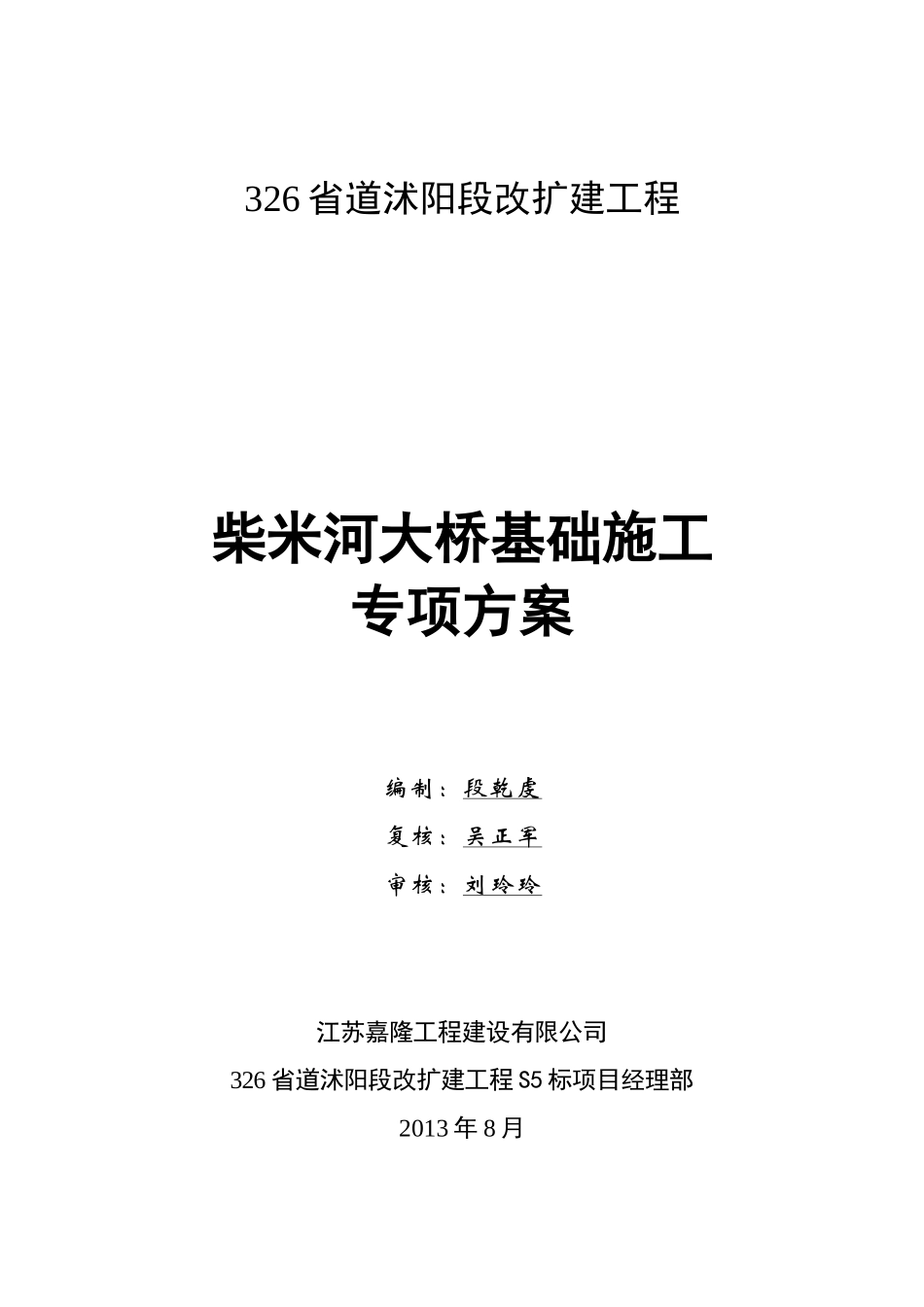

326省道沭阳段改扩建工程柴米河大桥基础施工专项方案编制：段乾虔复核：吴正军审核：刘玲玲江苏嘉隆工程建设有限公司326省道沭阳段改扩建工程S5标项目经理部2013年8月326省道沭阳段改扩建工程S5标柴米河大桥基础施工专项方案一、工程概况S5标起自京沪高速公路东侧附近，向西依次跨越京沪高速公路、柴南河、柴米河以及老沭河，之后下穿新长铁路至324省道结束，桩号范围k27＋400～k34＋635.829，全长7.236km。柴米河大桥主桥采用（42+70+42）m三跨变高度预应力混凝土连续箱梁结构，引桥采用预应力混凝土空心板梁结构。路线前进方向与柴米河航道中心方向成107o，主桥、引桥基础均错墩布置，错墩间距为4m。左右幅桥跨布置同为：5×20+（42+70+42）+4×20m，桥梁全长340.34m，其中左幅桩号范围：k29＋926.88～k30＋267.12，右幅桩号范围：k29＋922.88～k30＋263.12。柴米河大桥桥台基础分别为6根直径120cm钻孔灌注桩接承台，具体布置见下图：桥台基础布置图引桥1#-4#、9#-11#墩为直径150cm钻孔灌注桩，每墩单排2根，其中1#、2#、10#、11#墩设桩顶系梁，系梁为矩形宽1m，高1.2m，9#、12#为过渡墩，基础为直径150cm钻孔灌注桩，每墩双排2根，6#、7#主墩基础分别为6根直径150cm钻孔灌注桩接承台，每墩顺桥向两排共6根，具体布置见下图。主墩桩位布置图（单位：cm）全桥基础工程数量如下：钻孔桩工程量数量表（双幅）墩号桩顶标高(m)桩底标高(m)桩长(m)桩径(m)根数总方量(m3)0+5.072-18.92824φ1.212325.81+7.2-29.837φ1.54261.52+7.7-29.337φ1.54261.53+8-2937φ1.54261.54+8.4-28.637φ1.54261.55+10.238/+10.225-31.762/-31.77542φ1.54296.96-1.4-44.443φ1.5129127-1.4-44.443φ1.5129128+9.52/+9.568-32.48/-32.43242φ1.54296.99+8.8-26.235φ1.54247.410+4.7-28.333φ1.54233.311+5.9-27.133φ1.54233.312+3.904-17.09621φ1.212285承台、系梁工程量数量表（双幅）墩号顶标高(m)底标高(m)结构形式数量总方量(m3)0+6.672+5.072承台2138.21+7.2+6.0系梁212.512+7.7+6.5系梁212.516+1.2-1.4承台2342.87+1.2-1.4承台2342.810+4.7+3.5系梁212.5111+5.9+4.7系梁212.5112+5.504+3.904承台2138.2二、编制依据《中华人民共和国安全生产法》《公路水运工程安全生产监督管理办法》《公路工程施工安全管理手册》《公路桥涵施工技术规范》(JTG/TF50-2011)《公路桥涵地基与基础设计规范》(JTJD63-2007)《公路工程质量检验评定标准》（JTGF80/2-2004）《325省道沭阳段改扩建工程S5标施工图设计》其他相关文件、规范三、施工计划1.施工进度计划柴米河大桥基础施工总体计划2013年7月10日开始，2013年11月30日结束。详细见施工计划横道图。柴米河大桥桩基施工进度计划横道图工作内容2013年789101112进场准备河东引桥灌注桩河东承台、系梁河西引桥灌注桩河西承台、系梁主墩平台及护筒主墩钻孔灌注桩主墩围堰及承台封底主墩承台施工2.材料设备进场计划柴米河大桥基础工程主要材料数量表材料名称单位数量光圆钢筋（HPB235）T57.5带肋钢筋（HRB335）T335.4C25砼M32336.8C30砼M33463.1注：钢筋分批次提前进场，砼采用商品砼即时输送。基础施工主要设备进场计划表序号机械、设备名称型号规格单位数量进场时间1汽车吊25吨台12013.8.232电焊机BX-400台42013.8.233回旋钻机GPS-200台22013.8.234回旋钻机CTF-300台12013.8.235泥浆泵3PNL台32013.8.236泥浆泵6PS台32013.8.237发电机90KW台12013.8.238钢筋切断机QJ40A台22013.8.239钢筋弯曲机GW40台12013.8.2310钢筋调直机4/14台22013.8.2311挖机1m3台12013.8.2312土方运输车辆22013.8.2313装载机50型辆12013.8.2314泵车52m辆12013.8.233.劳动力计划柴米河大桥桩基施工劳动力进场计划表部/队工种人数计划进场时间项目本部管理人员42013年6月10日技术质检人员62013年6月10日测量人员42013年6月10日试验人员42013年6月10日安全人员22013年6月10日机料人员32013年6月10日财务人员12013年6月10日后勤人员62013年6月10日基础施工队管理人员22013年8月10日机械操作手102013年8月18日机修工12013年8月18日钢筋工102013年8月18日砼工62013年8月18日电焊工...
