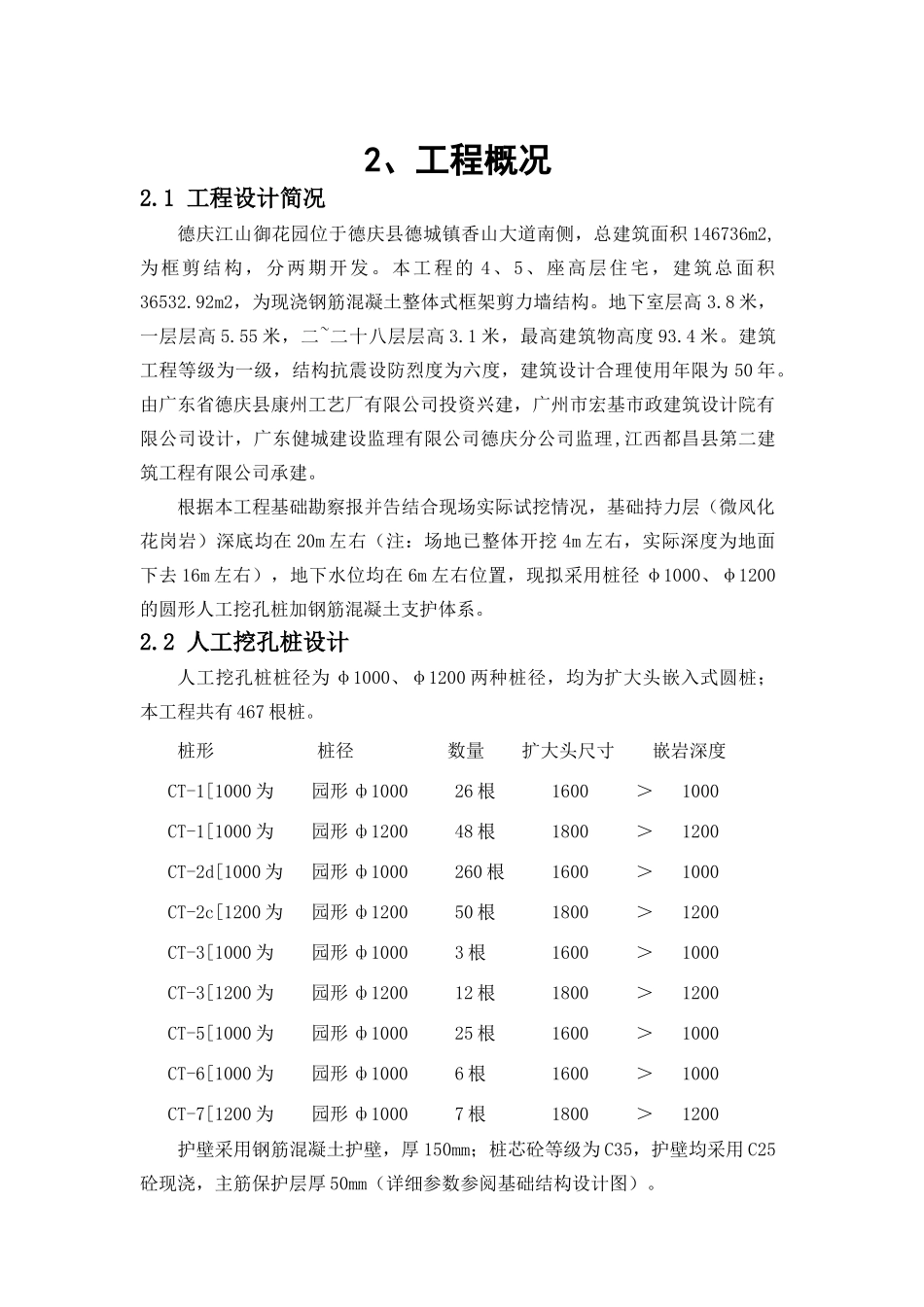

德庆江山御花园工程人工挖孔桩专项施工方案1编制说明及依据1.1编制说明根据对设计图纸、岩土工程补充勘察说明及对周边环境的调查，并对工程特点进行深入分析，结合考虑我公司的技术、装备、特长、管理水平，在总结以往同类工程施工经验的基础上，编写了本专项施工方案。1.2编制依据(1)“德庆江山御花园”工程设计图纸。(2)“德庆江山御花园”工程岩土工程勘察说明。1.3采用的技术标准、规范(1)《建筑桩基技术规范》(JGJ94-2008)(2)《工业与民用建筑灌注桩基础设计与施工规程》(JGJ4-80)(3)《建筑地基基础施工质量验收规范》（GB50202-2002）(4)《建筑机械使用安全技术规程》（JGJ33-2012）(5)《建设工程施工现场供用电安全规范》（GB50194-93）(6)《建筑基坑支护技术规程》(JGJ120-2012)(7)《混凝土结构工程施工质量验收》(GB50204-2011)(8)《建筑工程施工质量验收统一标准》(GB50300-2001)(9)《地下防水工程质量验收规范》(GBJ50208-2011)(10)《地下工程防水技术规范》(GBJ50108-2008)(11)《混凝土结构设计规程》(GB50010-2010)(12)《钢筋焊接及验收规程》(JGJ18-2012)(13)《建筑基桩检测技术规范》(JGJ106-2003)(14)《岩土工程勘察规范》(GB50021-2009)(15)《城市测量规范》(CJJ8-2011)2、工程概况2.1工程设计简况德庆江山御花园位于德庆县德城镇香山大道南侧，总建筑面积146736m2,为框剪结构，分两期开发。本工程的4、5、座高层住宅，建筑总面积36532.92m2，为现浇钢筋混凝土整体式框架剪力墙结构。地下室层高3.8米，一层层高5.55米，二~二十八层层高3.1米，最高建筑物高度93.4米。建筑工程等级为一级，结构抗震设防烈度为六度，建筑设计合理使用年限为50年。由广东省德庆县康州工艺厂有限公司投资兴建，广州市宏基市政建筑设计院有限公司设计，广东健城建设监理有限公司德庆分公司监理,江西都昌县第二建筑工程有限公司承建。根据本工程基础勘察报并告结合现场实际试挖情况，基础持力层（微风化花岗岩）深底均在20m左右（注：场地已整体开挖4m左右，实际深度为地面下去16m左右），地下水位均在6m左右位置，现拟采用桩径φ1000、φ1200的圆形人工挖孔桩加钢筋混凝土支护体系。2.2人工挖孔桩设计人工挖孔桩桩径为φ1000、φ1200两种桩径，均为扩大头嵌入式圆桩；本工程共有467根桩。桩形桩径数量扩大头尺寸嵌岩深度CT-1[1000为园形ф100026根1600＞1000CT-1[1000为园形ф120048根1800＞1200CT-2d[1000为园形ф1000260根1600＞1000CT-2c[1200为园形ф120050根1800＞1200CT-3[1000为园形ф10003根1600＞1000CT-3[1200为园形ф120012根1800＞1200CT-5[1000为园形ф100025根1600＞1000CT-6[1000为园形ф10006根1600＞1000CT-7[1200为园形ф10007根1800＞1200护壁采用钢筋混凝土护壁，厚150mm；桩芯砼等级为C35，护壁均采用C25砼现浇，主筋保护层厚50mm（详细参数参阅基础结构设计图）。2.3水文地质情况根据岩土土工程补充勘察说明的地层情况从上至下为：（1）人工填土层：层厚0.30～7.80m，平均2.96m，层顶埋深0.00～0.00m，层顶标高0.00～0.00m。呈褐红色，褐黄色，灰黄色，湿，主要由粘性土和少量砾砂组成，结构松散，欠压实。局部钻孔顶部10cm为混凝土。（2）淤泥层：层厚0.60～5.70m，平均3.09m，层顶埋深4.80～14.40m，层顶标高-14.40～-4.80m。呈深灰色，灰黑色，饱和，流塑，局部软塑，含少量腐植质和粉砂，略具泥嗅味。（3）粘土层：层厚1.00～2.20m，平均1.52m，层顶埋深10.80～17.50m，层顶标高-17.50～-10.80m。呈灰黄色，湿，可塑，以粘粒为主，土质粘性一般。（4）砾质粘性土：层厚0.60～21.70m，平均7.38m，层顶埋深0.00～18.50m，层顶标高-18.50～0.00m。呈褐黄色，灰黄色，褐红色，湿，可～硬塑，为花岗岩风化残积土，含30～40%左右石英粗砂粒，土质粘性差，遇水易软化，局部间薄层砂质粘性土。（5）全风化花岗岩层：厚度0.70～10.10m，平均3.03m，层顶埋深0.00～23.80m，层顶标高-23.80～0.00m。呈褐灰色，褐黄色，灰黄色，结构构造已基本破坏，岩芯呈坚硬土柱状，手折易断，岩质很软。（6）强风化花岗岩层：岩面起伏大，揭露厚度0.60～16.20m，平均4.53m，层顶埋深1...
