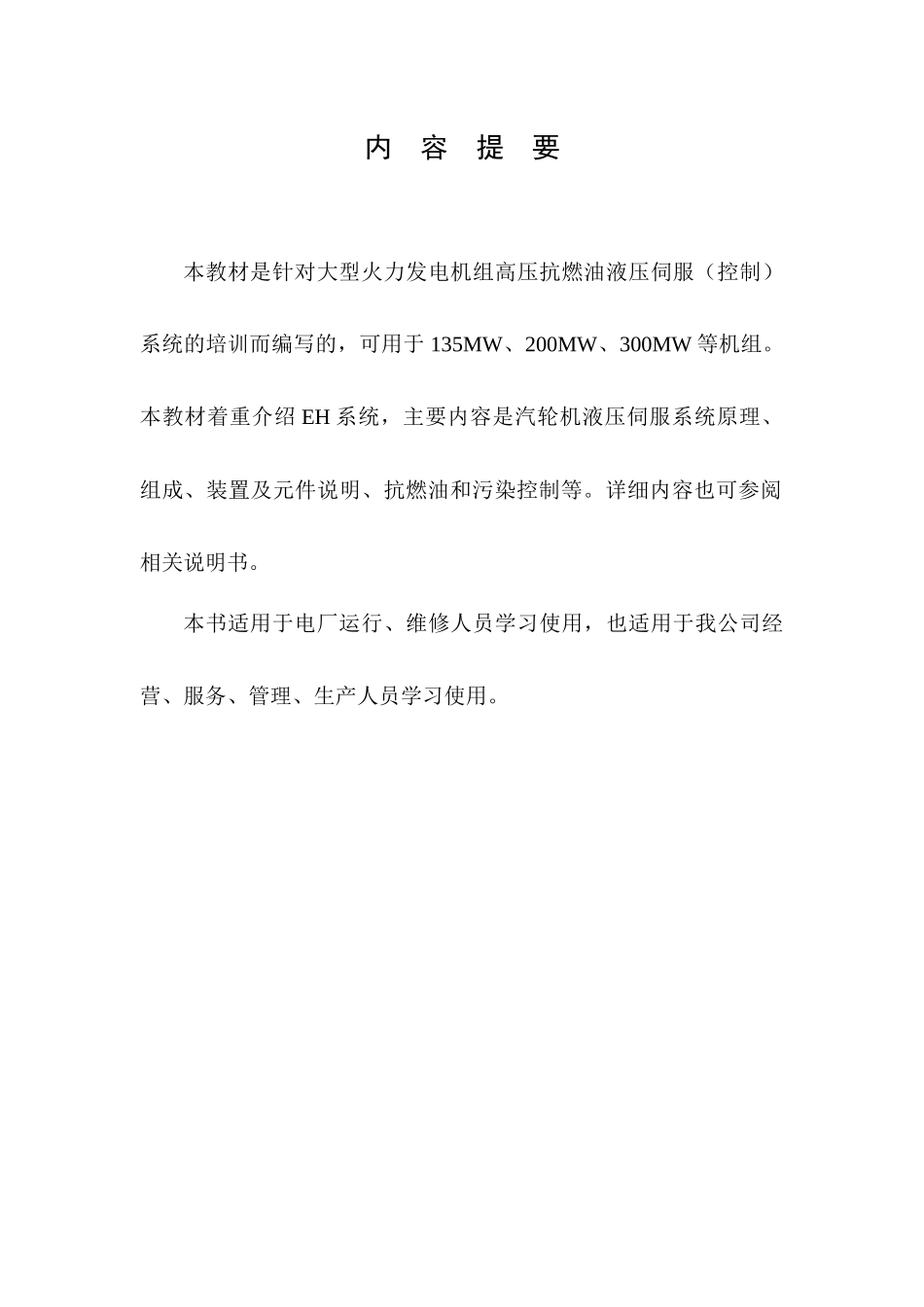

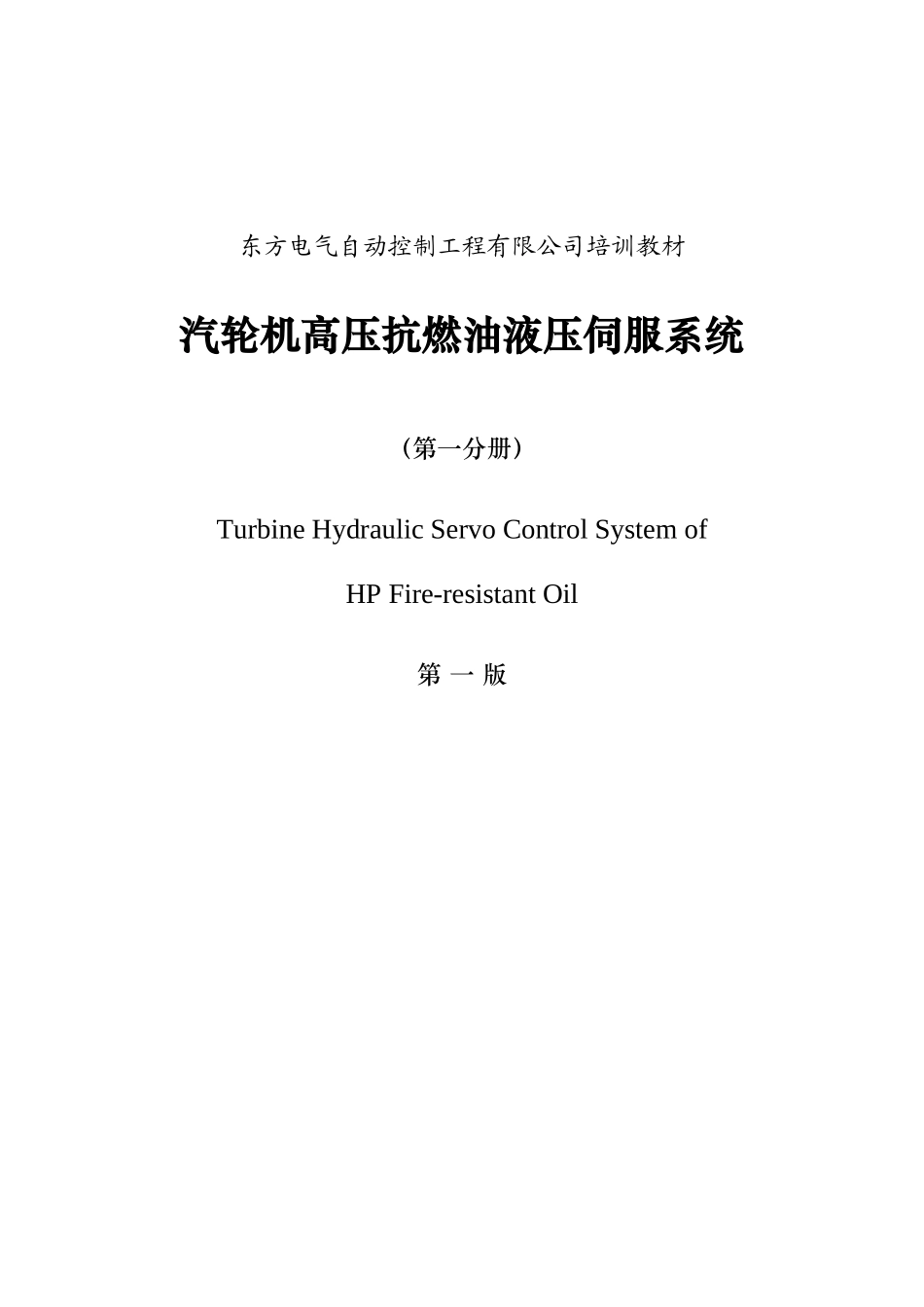

东方电气自动控制工程有限公司培训教材汽轮机高压抗燃油液压伺服系统（第一分册）TurbineHydraulicServoControlSystemofHPFire-resistantOil第一版中国东方电气集团东方电气自动控制工程有限公司内容提要本教材是针对大型火力发电机组高压抗燃油液压伺服（控制）系统的培训而编写的，可用于135MW、200MW、300MW等机组。本教材着重介绍EH系统，主要内容是汽轮机液压伺服系统原理、组成、装置及元件说明、抗燃油和污染控制等。详细内容也可参阅相关说明书。本书适用于电厂运行、维修人员学习使用，也适用于我公司经营、服务、管理、生产人员学习使用。主编：王宝忠主审：尚小林徐正华责任校对：缪凡责任编辑：秦晴前言随着高压抗燃油全电调数字电液控制系统（DEH）在电站汽轮机控制中的应用和发展，广大用户和相关人员都迫切需要有一册较为详尽的，关于汽轮机液压伺服（控制）系统及其元件的基本原理、结构、安装、调试、运行、维护等方面内容的说明指导书。为此，根据编者多年从事电站汽轮机液压伺服系统设计、调试工作的经验，结合当前国内电厂中较为典型的液压伺服系统应用实例，在参考大量的液压技术资料的基础上，特编辑、整理了本培训手册，以方便用户和相关技术人员的学习与工作。本手册共分两个分册。第一分册为EH系统分册，主要内容是汽轮机液压伺服系统原理、组成、装置及元件说明、抗燃油和污染控制等。第二分册是运行维护分册，主要内容包括安装、调试、运行、维护及常见故障诊断等。我们确信您将发现本书的价值，使其成为您工作中的助手和伙伴。编者二00二年十二月目录（第一分册）第一篇概述................................................................................1第二篇液压技术原理及特性........................................................2第三篇汽轮机典型EH控制系统.................................................3第四篇主要液压部件..................................................................14第五篇液压辅件..........................................................................26第六篇液压油..............................................................................28第七篇污染控制..........................................................................32第一篇概述在近十余年中，国内电站汽轮机控制系统的发展经历了一段较快的成长期，其突出标志为电液控制系统在汽轮机控制中的应用和推广。以往汽轮机控制大都采用传统的机液式或液压式的调节、保护系统，存在着自动化程度低、控制精度差、故障率高、操作复杂、检修维护困难等缺点。我国在20世纪80年代末、90年代初从国外（如西屋、日立等公司）引进了较先进的数字电液控制技术，从而引发了一场国内电站汽轮机控制系统的转型变革。数字电液控制技术是建立在两大基础技术之上的：其一为数字电子技术，它主要包括计算机技术、网络控制技术、电子集成电路技术等。其二为液压伺服控制技术。从20世纪70年代开始，随着大规模或超大规模集成电路技术的应用和推广，计算机及网络控制技术的普及和发展，数字电子技术的可靠性、安全性已越来越高；同时，液压伺服控制技术也得到了充分的发展，如液压装置的集成化，电液比例阀、伺服阀的使用等。所有这些综合运用于汽轮机控制保护系统，就形成了适合电站汽轮机控制的数字电液控制系统，简称DEH。在DEH控制系统中，信号流部分（主要包括信号的采集、处理和放大）采用的是数字电子技术；而能量流部分（主要包括能量或功率的传递和放大）则采用了液压伺服控制技术。第二篇液压技术原理及特性液压系统是依靠对封闭液体的推力来工作的。它有两个表示其特征的主要参数，即压力P和流量Q。液压系统通过压力来传递功率，通过流量来产生运动。只要液体流动，必然存在引起运动的不平衡力，亦即必然存在压差或压降该压差或压降是克服管道的摩擦阻力所必需的。在流量恒定的系统中，系统不同点之处的动能与压力能之和必恒定。液压系统的应用领域非常广泛，如机械加工业、建筑装备业、塑料加工业、农业机械、行走机械...
