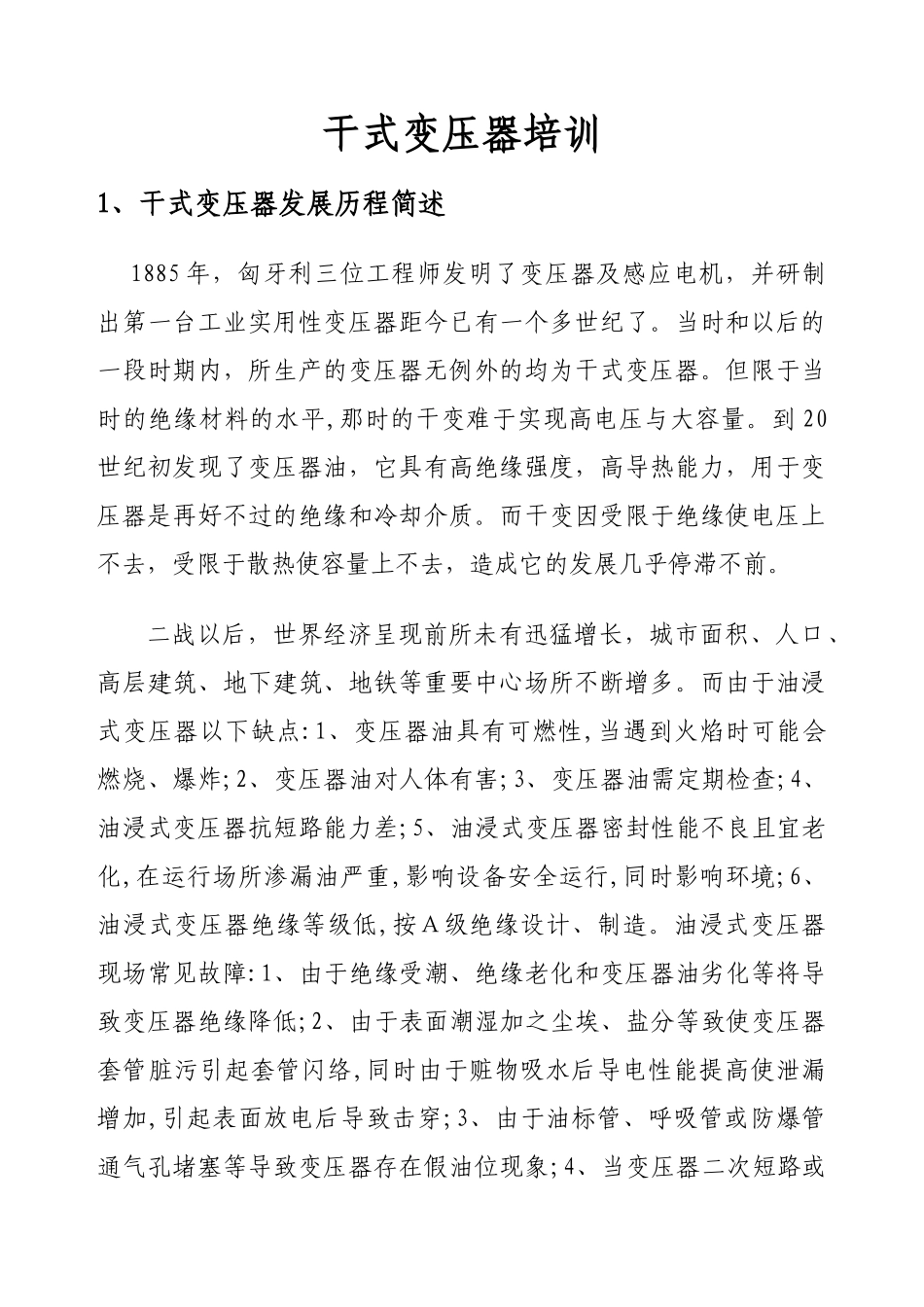

干式变压器培训1、干式变压器发展历程简述1885年，匈牙利三位工程师发明了变压器及感应电机，并研制出第一台工业实用性变压器距今已有一个多世纪了。当时和以后的一段时期内，所生产的变压器无例外的均为干式变压器。但限于当时的绝缘材料的水平,那时的干变难于实现高电压与大容量。到20世纪初发现了变压器油，它具有高绝缘强度，高导热能力，用于变压器是再好不过的绝缘和冷却介质。而干变因受限于绝缘使电压上不去，受限于散热使容量上不去，造成它的发展几乎停滞不前。二战以后，世界经济呈现前所未有迅猛增长，城市面积、人口、高层建筑、地下建筑、地铁等重要中心场所不断增多。而由于油浸式变压器以下缺点:1、变压器油具有可燃性,当遇到火焰时可能会燃烧、爆炸;2、变压器油对人体有害;3、变压器油需定期检查;4、油浸式变压器抗短路能力差;5、油浸式变压器密封性能不良且宜老化,在运行场所渗漏油严重,影响设备安全运行,同时影响环境;6、油浸式变压器绝缘等级低,按Ａ级绝缘设计、制造。油浸式变压器现场常见故障:1、由于绝缘受潮、绝缘老化和变压器油劣化等将导致变压器绝缘降低;2、由于表面潮湿加之尘埃、盐分等致使变压器套管脏污引起套管闪络,同时由于赃物吸水后导电性能提高使泄漏增加,引起表面放电后导致击穿;3、由于油标管、呼吸管或防爆管通气孔堵塞等导致变压器存在假油位现象;4、当变压器二次短路或变压器内部放电等将造成变压器喷油事故;5、由于运行中存在渗漏油、缺油等现象,导致运行中必需采取补油措施。由于油浸式变压器上面种种的缺点，因而人们迫切需要一种既能深入负荷中心，又能防火、防爆并且环保性能好的变压器。自1964年德国AEG公司研制出第一台环氧浇注干式变压器起，干式变压器进入一个大发展的阶段，与此同时，美国也发明了Nomex绝缘纸，可作H级干式变压器，这样干变就就有了二种主要大类，一类为环氧树脂型干式变压器，另一类为H级敞开型干式变压器。2、干式变压器的发展现状目前干式变压器制造技术已成熟，国内外许多工厂能大批量生产。现在整个国际干式变压器市场，存在环氧树脂浇注干式变压器和浸漆型干式变压器两大类型。在欧洲及一些新兴工业国家(如日、韩等)前者应用广泛，而北美市场则以后者为主。我国绝大多数干式变压器的制造厂家引进的是环氧树脂浇注式结构，无论从产量还是技术水平方面，目前都达到世界先进水平。目前，干式变压器最高电压等级已达35kV。山东金曼克电气集团于1999年开发出一台110kV树脂浇注电力变压器，并通过中国变压器质量监督检测中心所做的例行、温升、冲击、声级及短路试验，同年11月通过国家机械工业局、国家电力公司鉴定，这在树脂浇注变压器国内外历史上是第一次，为电网提供一种新型防灾电力变压器奠定了物质基础。该电力变压器组于2000年9月装于山东兖州电力局运行至今情况良好。相信110kV级干式变压器在用户取得实践经验的基础上，会逐步被用户接受。干式变压器基本工作原理同油变一样是通过电感生磁,磁感生电的电磁感应原理来改变电压和电流。通过一、二次线圈匝数的不同，感应出不同的电动势和不同的电流。干式变压器主要有以下特点：1、安全，难燃防火，防爆，无污染，可直接安装在负荷中心。2、免维护、安装简便，综合运行成本低。3、防潮性能好，可在100%湿度下正常运行，停运后不经预干燥即可投入运行。4、损耗低、局部放电量低、噪音小，散热能力强，强迫风冷条件下可以150%额定负载运行。5、配备有完善的温度保护控制系统，为变压器安全运行提供可靠保障。6、可靠性高。产品的运行可靠性指标达到国际先进水平。7、所有的夹紧部位均采用硅橡胶及弹性元件缓冲，以减少震幅，降低噪声。干式变压器由于其防火性能好，不污染环境，等优点，已被用户所采用，尽管价格为油浸式变压器的2倍多，但总的产量仍有增无减。今后数年内干式变压器竞争将会更激烈，各工厂在产品发展、技术水平、质量保证上都会有所提高，相信在大家的共同努力下，我们公司干式变压器生产技术水平会达到更高水平。3、干式变压器的分类干式变压器的分类有很多种方法:3.1按型号分为：SC（B）（环氧树脂浇注包封式）、SG（B）（敞开式）、SC...
