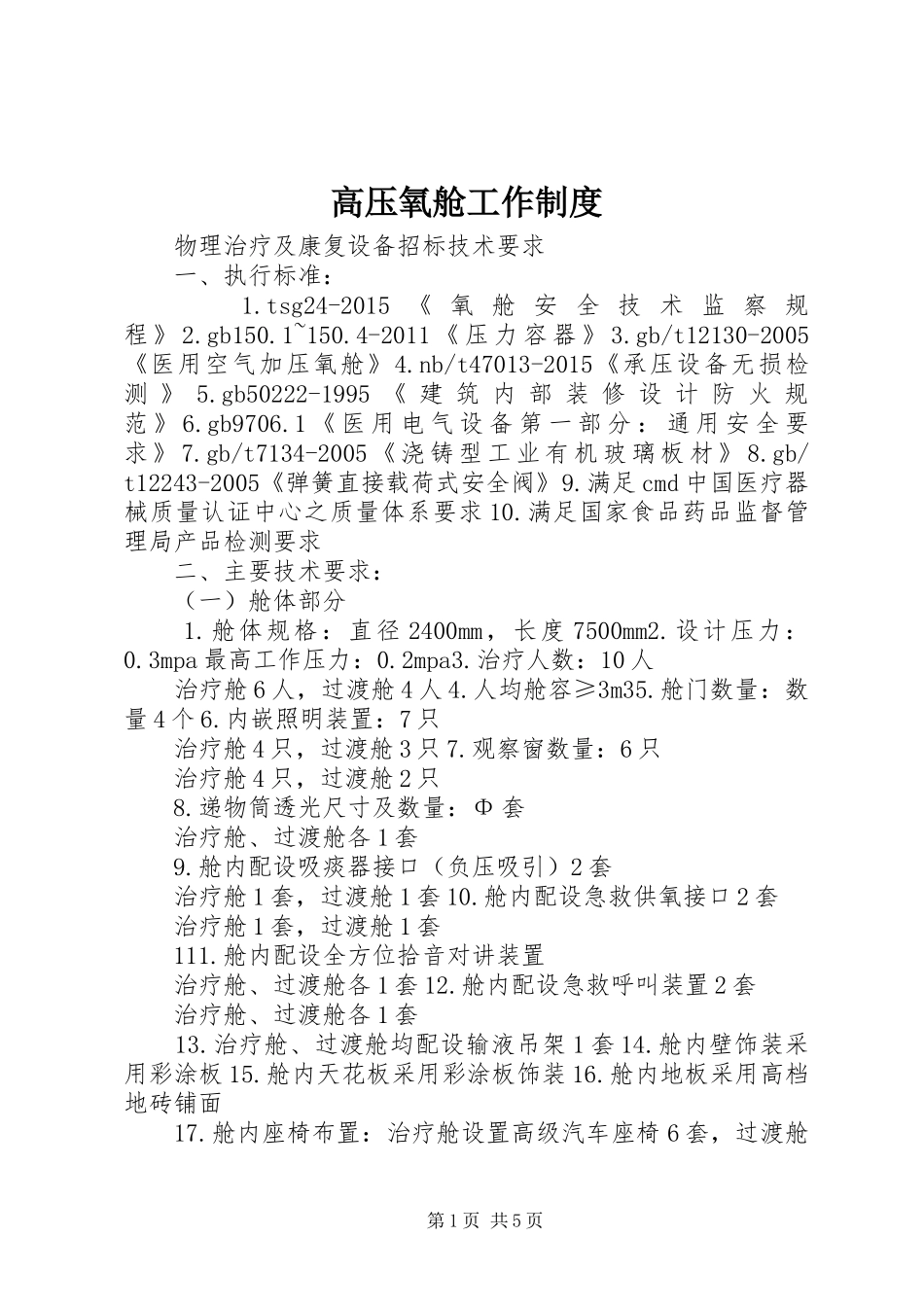

高压氧舱工作制度物理治疗及康复设备招标技术要求一、执行标准：1.tsg24-2015《氧舱安全技术监察规程》2.gb150.1~150.4-2011《压力容器》3.gb/t12130-2005《医用空气加压氧舱》4.nb/t47013-2015《承压设备无损检测》5.gb50222-1995《建筑内部装修设计防火规范》6.gb9706.1《医用电气设备第一部分：通用安全要求》7.gb/t7134-2005《浇铸型工业有机玻璃板材》8.gb/t12243-2005《弹簧直接载荷式安全阀》9.满足cmd中国医疗器械质量认证中心之质量体系要求10.满足国家食品药品监督管理局产品检测要求二、主要技术要求：（一）舱体部分1.舱体规格：直径2400mm，长度7500mm2.设计压力：0.3mpa最高工作压力：0.2mpa3.治疗人数：10人治疗舱6人，过渡舱4人4.人均舱容≥3m35.舱门数量：数量4个6.内嵌照明装置：7只治疗舱4只，过渡舱3只7.观察窗数量：6只治疗舱4只，过渡舱2只8.递物筒透光尺寸及数量：Φ套治疗舱、过渡舱各1套9.舱内配设吸痰器接口（负压吸引）2套治疗舱1套，过渡舱1套10.舱内配设急救供氧接口2套治疗舱1套，过渡舱1套111.舱内配设全方位拾音对讲装置治疗舱、过渡舱各1套12.舱内配设急救呼叫装置2套治疗舱、过渡舱各1套13.治疗舱、过渡舱均配设输液吊架1套14.舱内壁饰装采用彩涂板15.舱内天花板采用彩涂板饰装16.舱内地板采用高档地砖铺面17.舱内座椅布置：治疗舱设置高级汽车座椅6套，过渡舱第1页共5页设置高级汽车座椅4套18.供氧方式：单人供氧流量计19.排氧方式：缓冲式舱外排氧20.加减压操作控制方式。手动（机械式）+电动遥控操作+计算机自动化操作控制21.供气系统管路及阀件符合gb/t12130-2005《医用空气加压氧舱》标准。22.按gb/t12130-2005《医用空气加压氧舱》标准之要求，配备消防水喷淋系统。（二）控制中心控制台采用专业型材加工，将设备所有功能集中在控制台上统一控制，要求控制台设备配置齐全，分区合理，具有人性化理念。1.手动加减压阀（渐开式）4套2.手动供排氧阀4套3.压力显示系统7套4.氧舱对讲机1套5.dvd1台6.应急电源（ups1000）2台7.氧气变送器2个8.温湿度变送器2个9.单人供氧流量计10套10.急救供氧阀门2套11.取样流量计2套12.触摸屏式电气动遥控操作系统2套（三）压力调节系统1.空压机：螺杆空压机2台。排气量1.25m3/min，排气压力1.4mpa2.储气罐为：设计压力1.5mpa，最高工作压力1.4mpa，容积≥5m3，2台。23.配冷却器2台。4.配气水分离器、空气过滤器进行多级过滤，保证进舱气体符合国家卫生学标准。5.系统管路及阀件符合gb/t12130-2005《医用空气加压氧舱》标准要求。（四）呼吸气系统1.供氧方式。采用低阻力供氧方式，单人供氧流量计，加装供氧缓冲箱（储氧筒）。2.排氧方式：缓冲式舱外排氧3.系统管路及阀件符合gb/t12130-2005《医用空气加压氧舱》标准要求。4.单人供氧截止阀。10套。第2页共5页5.单人供氧缓冲箱。10套。6.微阻力呼吸调节器：10套。（投标商如有专利技术，则提供专利证书）7.吸排氧装具：10套。8.排氧过滤器。2套。9.舱外缓冲式定性定量排氧系统。2套。（五）舱内环境调节系统1.舱内空调采用壁挂式分体冷暖空调，主舱1.5p1台，过渡舱1p1台。（六）电气控制柜设立独立电气控制柜，对整套设备所有用电器进行控制，设立隔离变压器保护。（七）监控系统配备彩色电视摄像监视系统4套（治疗舱、过渡舱各2套），采用内嵌式摄像机4台，22寸彩色液晶监视器1台，硬盘录像机1台。（八）消防系统按gb/t12130-2005《医用空气加压氧舱》标准之要求，各舱室均配置水喷淋消防设施，要求喷水强度不小于50l/（m2.min），喷水动作响应时间不大于3s，并在控制台及舱内醒目位置设置水喷淋报警开关，在系统管路上设置快开式电动调节阀，以确保紧急状态下使用。配备消防水罐（工作压力：1.3mpa，容积：1.0m3）1台。（九）计算机自动化操作控制系统（投标商如有专利技术，则提供专利证书）计算机在医用电气设备中起着与安全密切相关的作用，为了保证安全性保证方法，需满足yy/t0708-2009/iec60601-1-4：2000（可编程医用电气系统）；1.医疗方案程序化自动控制（1）加减压系统程序化自动控制。3（2）排氧系统程序化自动控制。（3）多种医疗方案的优化选择。...
