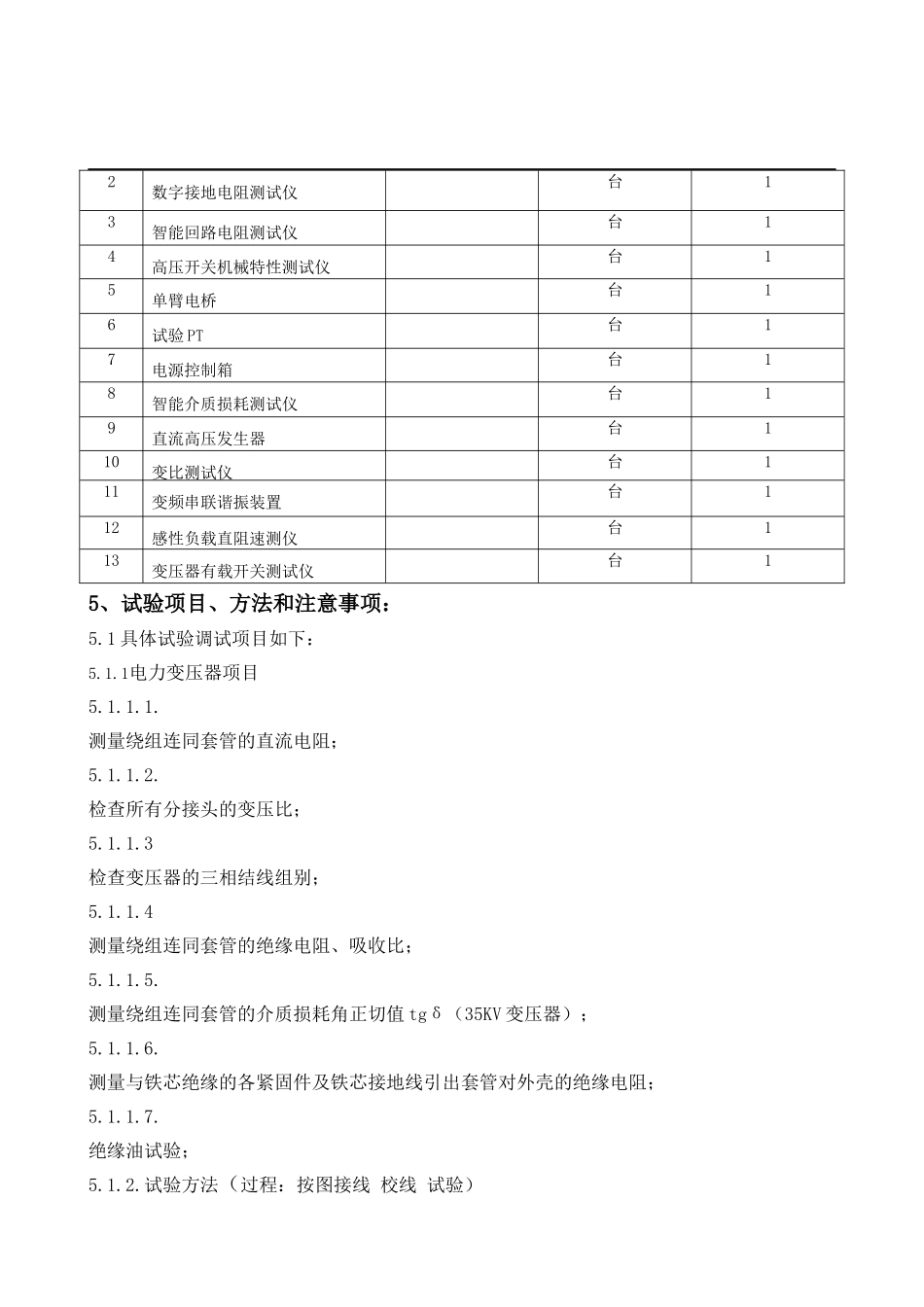

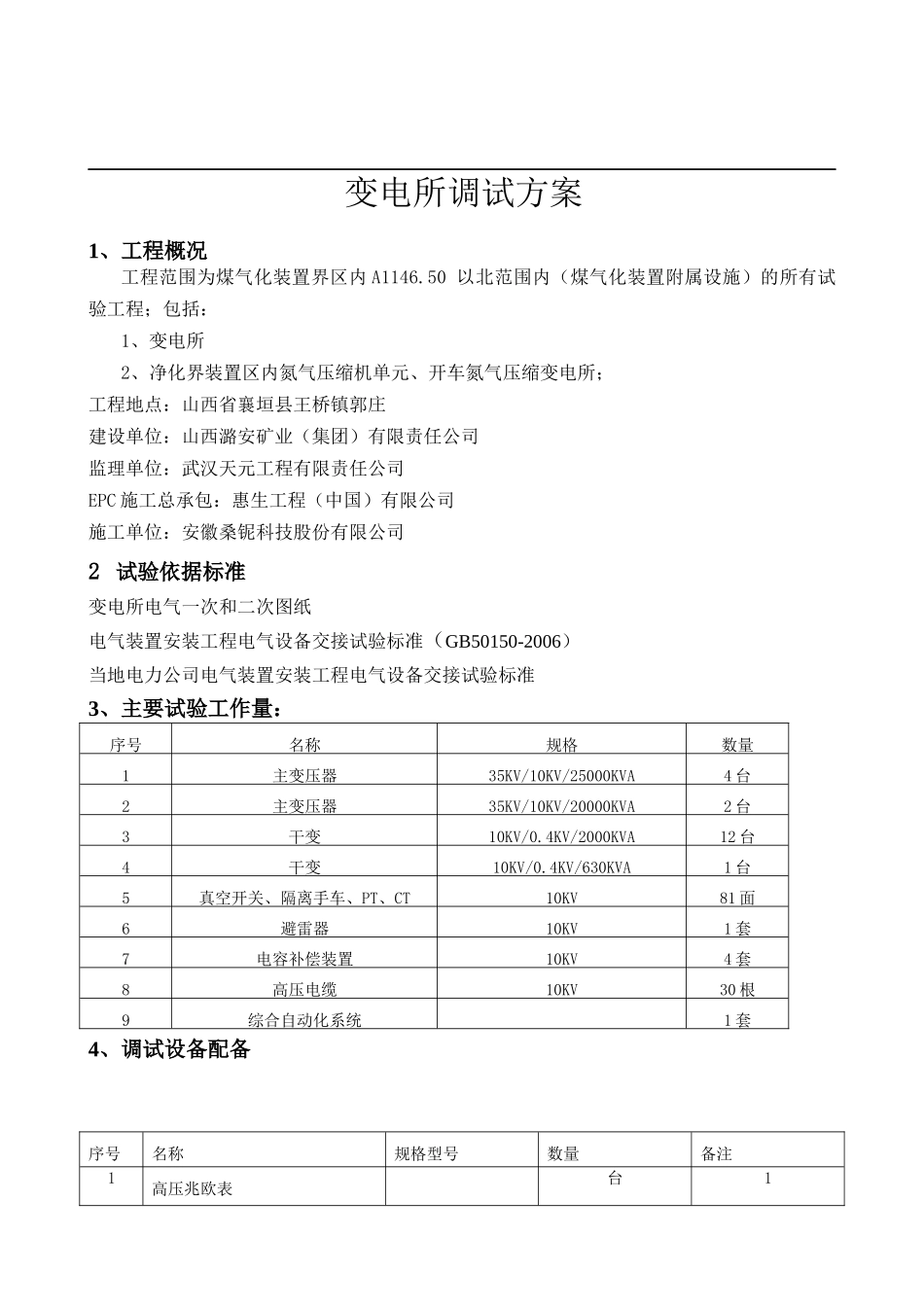

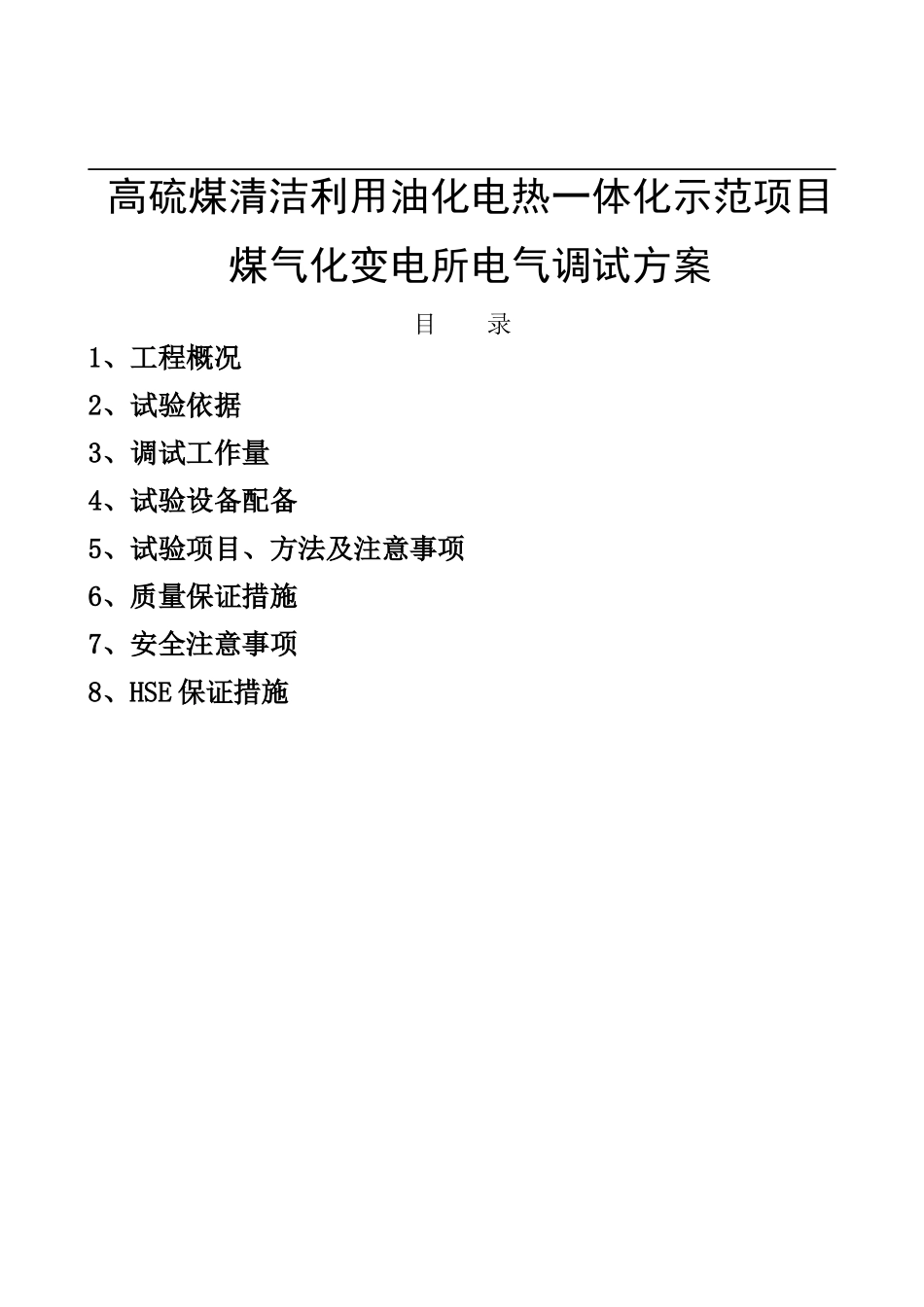

高硫煤清洁利用油化电热一体化示范项目煤气化变电所电气调试方案目录1、工程概况2、试验依据3、调试工作量4、试验设备配备5、试验项目、方法及注意事项6、质量保证措施7、安全注意事项8、HSE保证措施变电所调试方案1、工程概况工程范围为煤气化装置界区内A1146.50以北范围内（煤气化装置附属设施）的所有试验工程；包括：1、变电所2、净化界装置区内氮气压缩机单元、开车氮气压缩变电所；工程地点：山西省襄垣县王桥镇郭庄建设单位：山西潞安矿业（集团）有限责任公司监理单位：武汉天元工程有限责任公司EPC施工总承包：惠生工程（中国）有限公司施工单位：安徽桑铌科技股份有限公司22222.。2试验依据标准变电所电气一次和二次图纸电气装置安装工程电气设备交接试验标准（GB50150-2006）当地电力公司电气装置安装工程电气设备交接试验标准W5W-A3、主要试验工作量：序号名称规格数量1主变压器35KV/10KV/25000KVA4台2主变压器35KV/10KV/20000KVA2台3干变10KV/0.4KV/2000KVA12台4干变10KV/0.4KV/630KVA1台5真空开关、隔离手车、PT、CT10KV81面6避雷器10KV1套7电容补偿装置10KV4套8高压电缆10KV30根9综合自动化系统1套4、调试设备配备序号名称规格型号数量备注1高压兆欧表台12数字接地电阻测试仪台13智能回路电阻测试仪台14高压开关机械特性测试仪台15单臂电桥台16试验PT台17电源控制箱台18智能介质损耗测试仪台19直流高压发生器台110变比测试仪台111变频串联谐振装置台112感性负载直阻速测仪台113变压器有载开关测试仪台15、试验项目、方法和注意事项：6W.R:y3P/c:l'z(t"u5J5.1具体试验调试项目如下：5.1.1电力变压器项目5.1.1.1.测量绕组连同套管的直流电阻；+K9Z;e/v#K,R)E&R5.1.1.2.%i$m7^+[+n&j+m(u检查所有分接头的变压比；5.1.1.3检查变压器的三相结线组别；5.1.1.4测量绕组连同套管的绝缘电阻、吸收比；5.1.1.5.5a$]0v!n)测量绕组连同套管的介质损耗角正切值tgδ（35KV变压器）；5.1.1.6.测量与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻；5.1.1.7.'r,o.v'x;绝缘油试验；5H"z8|:I+5.1.2.试验方法（过程：按图接线校线试验）%k-e"E:v)5.1.2.1.在测量直流电阻开始之前，首先搬动变压器的分接开关转动一周重复3到4次，然后按照试验接线图接线，夹线钳夹到设备线夹上，要紧固以便减小误差，接线完毕后应由其他试验工程师核对，确认无误后再开展试验，要及时记录；试验完毕后把分接开关放在额定档位;#i'Z!V*p;Z2N25.1.2.2.2i-]3~4[5检查变比和接线组别时要按照所用仪器的接线测量方式接线，接线完毕后应由其他试验工程师核对，确认无误后再开始试验，要及时记录;试验完毕后把分接开关放在额定档位;5.1.2.3.绝缘测试时，要确认非试验相要可靠接地，试验顺序要按照先低后高的原则。需要作高电压试验时，首先要确保前期的绝缘试验结果合格，再次是升压要平缓，尽量选择环境比较安静时开展试验，按图接线，接线完毕后应由其他试验工程师核对，确认无误后再开始试验，要及时记录；5.1.2.4.当变压器电压等级为35kv及以上，且容量在8000kvA及以上时，应测量介质损耗角正切值tgδ；被测绕组的tgδ值不应大于产品出厂试验值的130％；测量仪器采用全自动介损测试仪，试验接线按照仪器要求连接；经核实接线正确后开始试验，试验结束做好记录；5.1.2.5.4s;c/在开展绝缘油试验时，要选在气候干燥风速小的时候开展（采用全自动试油机）a、用洁净的汽油洗涤试油杯，调整平板电极间距为2.5mm;b、油样送到试验地点要静止一段时间后再开展试验;+h6s.y5W.t)n5L$|5.2.1.真空断路器试验项目（10KV）；5.2.1.1.测量每相导电回路的电阻；5.2.1.2.8N-G3FE$k&F.X8E交流耐压试验5.2.1.3.8@3~&Z,V%e-G8q)A测量断路器的分、合闸时间；(V&X,Z)a"_%w7p9L5.2.1.4.-K2A0z1d9q$测量断路器分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻；5.2.1.5.9?0K5n8e%n9o6j9b(断路器躁动机构的试验$q7X.f;wu2b(I2_:J5l9G5.2.2.试验方法（过程：按图接线校线试验）5.2.2.1.用2500v兆欧表测量绝缘电阻；)n0F#v1U&D!i:j5.2.2.2.首先合上断路器,然后按照直流电阻测试仪的接线图接线,核线确定无误后开始试验,待读数...
