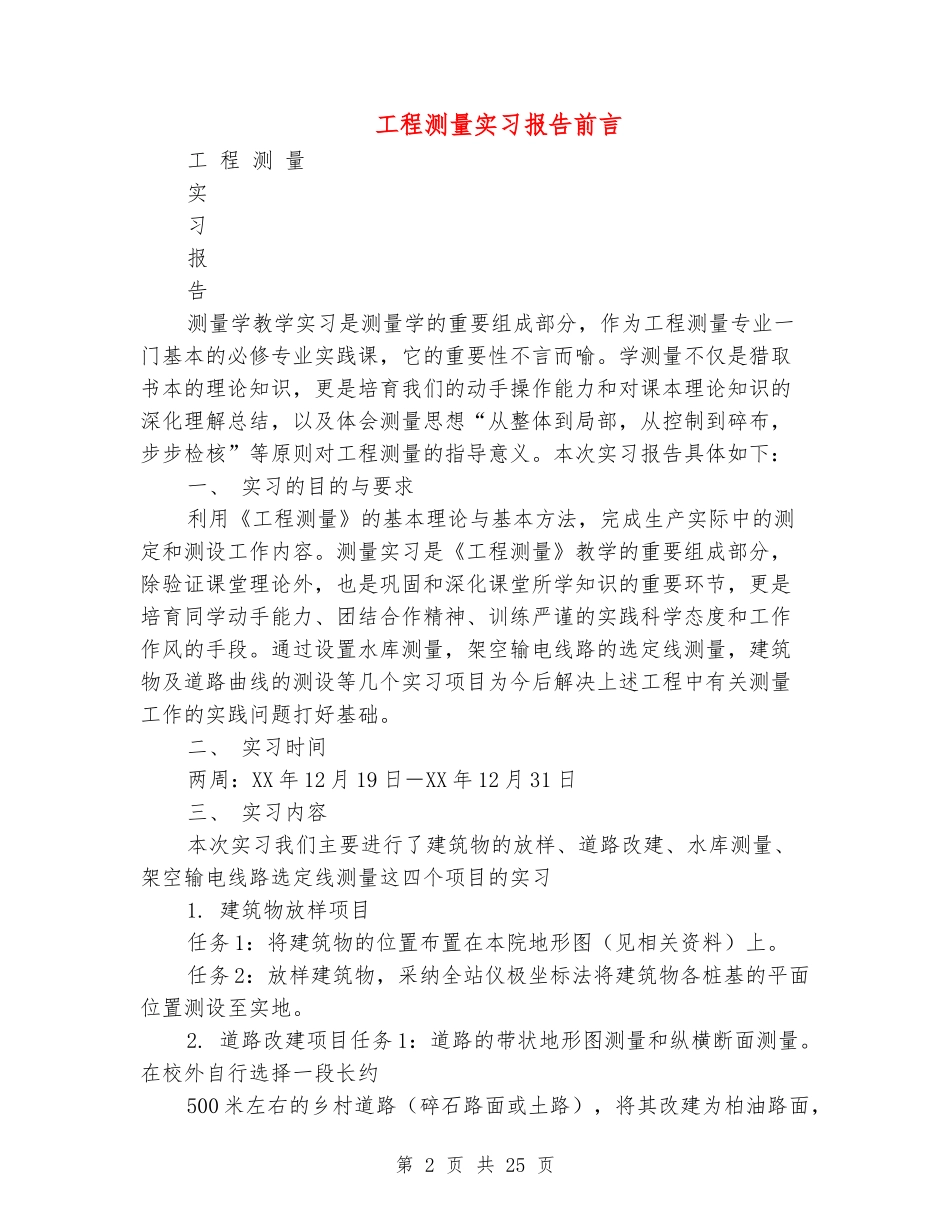

第1页共25页工程测量实习报告前言姓名：XXX学校：XXX时间：XXX工程测量实习报告前言工程测量实习报告测量学教学实习是测量学的重要组成部分，作为工程测量专业一门基本的必修专业实践课，它的重要性不言而喻。学测量不仅是猎取书本的理论知识，更是培育我们的动手操作能力和对课本理论知识的深化理解总结，以及体会测量思想“从整体到局部，从控制到碎布，步步检核”等原则对工程测量的指导意义。本次实习报告具体如下：一、实习的目的与要求利用《工程测量》的基本理论与基本方法，完成生产实际中的测定和测设工作内容。测量实习是《工程测量》教学的重要组成部分，除验证课堂理论外，也是巩固和深化课堂所学知识的重要环节，更是培育同学动手能力、团结合作精神、训练严谨的实践科学态度和工作作风的手段。通过设置水库测量，架空输电线路的选定线测量，建筑物及道路曲线的测设等几个实习项目为今后解决上述工程中有关测量工作的实践问题打好基础。二、实习时间两周：XX年12月19日－XX年12月31日三、实习内容本次实习我们主要进行了建筑物的放样、道路改建、水库测量、架空输电线路选定线测量这四个项目的实习1.建筑物放样项目任务1：将建筑物的位置布置在本院地形图（见相关资料）上。任务2：放样建筑物，采纳全站仪极坐标法将建筑物各桩基的平面位置测设至实地。2.道路改建项目任务1：道路的带状地形图测量和纵横断面测量。在校外自行选择一段长约500米左右的乡村道路（碎石路面或土路），将其改建为柏油路面，第2页共25页路面宽度为7米，路肩宽0.5米，路肩外排水沟宽0.5米深0.5米，沟堤宽1米。按四级道路设计。由起点（交接点）开始按现有道路测量道路中线两侧各40米测量道路的带状地形图，比例尺为1:500。要求每10米测1个断面，横断面要求每侧宽度20米。任务2：道路竖曲线和横断面设计。道路带状图完成后，在图上完成道路的平曲线设计，要求至少包含两段长度不短于50米圆曲线，并给出道路曲线要素表、逐桩坐标表。任务3：外业数据采集完成后道路纵横断面图的绘制并计算填挖方量，纵线按实际的坡降合理设计；标准横断面为路左右各宽3.5米；路肩宽0.5米，横坡为i=3.5%计算。断面间距10米，填挖方量要求基本平衡。道路各中桩高程按实际情况计算（可由纵断面图竖曲线猎取）。任务4：中线测量。三个班的放样工作交叉进行，可以采纳全站仪按逐桩坐标进行放样。任务5：圆曲线放样。采纳偏角法进行。先放样出圆曲线的主点，再按整桩号长弦偏角法进行计算出各放样点的偏角和弦长现场进行放样。放样后和逐桩坐标放样法进行检核。3.水库测量项目任务1：对电站区域的航测图数字化，航测图和相关资料由指导老师提供。各电站数字化的范围由指导老师指定。要求数字化后的地形图比例尺为1:XX，基本等高距2米。任务2：在数字化后的地形图上计算出各电站的汇水面积。精确至0.1平方第3页共25页公里。任务3：在数字化后的地形图上计算出各电站的库容。精确至0.1万立方米。任务4：在数字化后的地形图上绘制出淹没线（用红色表示，线宽0.3mm）。4.架空输电线路选定线测量项目任务1：各组在院外边引测一条110kv线路至校园内。要求在选定的点上用油漆或木桩做相应标志，外业相关要求参考相关资料。任务2：外业数据采集完后要求绘制线路的平断面图。比例尺为：横向1:1000，纵向1:100。四、实习心得为期两周的工程测量实习在不知不觉中就快结束了，在这短短的两周时间里，我学会了很多关于测量的新知识，更掌握了新的技能，让我觉得受益匪浅。同时，我也深深的认识到自己还有很多知识上的盲点，还有很多知识值得学习深化更需要加强自己的操作能力。这次实习，不像平常课业实习的那么轻松，更多的是靠我们自己独立完成，但又不懂得还是可以向老师询问，求解也可以和同学之间进行讨论。通过本次实习，巩固、扩大和加深我们从课堂上所学的理论知识，更熟练了对全站仪的基本操作，获得了测量实际工作的初步经验和基本技能，着重培育了我们的独立工作能力，进一步熟练了测量仪器的操作技能，提高了测量和绘图能力，并对测绘小区域大比例尺地形图的全过程有了一个全面和系统的认识，这些知识往往是我在学校很...
